Регулятор напряжения. История длиною в вечность)

Всем прив! Вероятно, кому-то моя запись будет полезна, спасет от лишних трат и сэкономит кучу времени.

2 года назад словил ошибку U012D — Потеря связи с модулем управления генератора, и как следствие — горящую лампочку аккумулятора на приборке. Проверив зарядку и убедившись, что она есть, поехал в сервис, где был приговорен к замене генератор. Кончено, на тот момент таких денег у меня не было, и было решено кататься дальше. На поведении машины это никак не сказывалось, зимой заводилась с полпинка, а напряжения хватало всем потребителям.

Но в эти выходные проснулся с диким зудом поковыряться в машине)) Решено было добить вопрос с этой горящей лампочкой. Съездил ещё раз в сервис (уже другой) и снова приговорили генератор к замене(19к сам генератор и 2к работы). Я подумал «Ну нет же! Зарядка то идёт!». Снять и проверить на стенде они отказались с формулировкой «Все и так очевидно».

Расстроился, что говорить… Пошел в машину, включил отображение напряжения в тестовом меню и поехал домой. Так вот, на всем протяжении пути напряжение не менялось и составляло 13,5 вольт. Зная, что в наших фокусах напряжение — величина не постоянная и мозги эту величину постоянно корректируют, был однозначно поставлен диагноз регулятору напряжения — под замену.

Начал с малого — прозвонил провод управления генератором (от самой фишки на нем, до PCM, возле левого колеса) — все отлично, провод целый. Не долго думая, было заказано реле регулятора напряжения — Valeo 595393 (ну и новый ремень навесного вместе с приспособой для его установки).

В снятии генератора нет ничего сложного, держится на двух длинных болтах и одной шпильке. Со шпилькой вообще беда вышла, т.к. я не понял, чем ее открутить — на ее конце звёздочка, а жизнь меня к этому не готовила)) В итоге, просто набил на нее подходящую головку (вреде бы на 8) и открутил.

С разбором самого генератора абсолютно точно ни у кого проблем не возникнет — 2 болта держат пластиковую крышку и 3 болта реле регулятора.
Заменил реле, установил генератор обратно и принялся за натяжку ремня.

Делал все в первый раз и боялся, что не получится натянуть ремень. Но это оказалось настолько легко, что я даже офигел, когда убедился, что через 5 минут ковыряния под капотом, ремень уже сидел на своём месте)))) Делал, если что, по инструкции — proford-spb.ru/zamena-rem…-ti-vct-ford-fokus-3.html Потребуются ещё 2 ключа на 19, чтобы крутить в две руки.
Набор ремня и приспособлений — 1697763

Завел машину и буквально проорал от радости, когда на приборке не загорелась эта, уже ставшая родной, лампочка. Особый кайф от того, что сделано было это своими руками и ещё от сэкономленных денег на новый генератор))

Желаю вашим фокусам не ломаться, катайтесь, кайфуйте! До связи!

Предохранители и реле Форд Фокус 3 (2010-2018) с расшифровкой

Форд Фокус 3 (Ford Focus 3) — это 3 поколение семейства Фокус, знакомство с автомобилем произошло в 2010 году, для отечественного рынка автомобиль выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 г. (в Северной Америке до 2019г.), с объемом двигателя в 1.6 л. и 2.0 л. (на международных авторынках также были представлены бензиновые модели с объемом 1.0 л., 1.5 л. и 2.5 л., а также дизель — с объемом 1.5, 1.6 и 2.0 л. TDCI), в кузовах хэтчбек, седан и универсал. За время своего выпуска автомобиль успел пройти рестайлинг в 2014 г.

В этой статье мы подробно разберем, где находятся блоки с предохранителями и реле с их схемами, фотографиями и назначением защитных элементов.

Особенно выделим предохранители ближнего света фар и прикуривателя.

Следует знать, что в зависимости от года выпуска, страны изготовителя, комплектации и модификации автомобиля — блоки с предохранителями и реле могут отличаться. В данном материале представлены варианты исполнения блоков для различных версий автомобиля.

Предохранители и реле в салоне

В салоне находится один основной монтажный блок с предохранителями и встроенными реле — называемый также BCM (он же GEM). Данный блок расположен под бардачком, над зоной для ног пассажира и закрыт защитной накладкой (кожухом).

Для доступа к блоку необходимо:

• Снять защитную накладку под бардачком — путем снятия колпачков двух фиксаторов расположенных по бокам накладки (необходимо сжать и потянуть вниз колпачок каждого из фиксаторов)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F56	20 А	Бензонасос (топливный насос), ДМРВ- датчик массового расхода воздуха
F57	—	Пусто (не используется)
F58	—	Пусто (не используется)
F59	5 А	Питание модуля-приемника пассивной противоугонной системы (PATS)
F60	10 А	Освещение внутри салона, блок управления переключателями в двери со стороны водителя (стеклоподъемники и регулировка боковых зеркал заднего вида), подсветка в бардачке (вещевой ящик), лампы наружной/ фоновой подсветки, потолочный блок управления (освещением / плафоном и люком), люк в крыше (электропривод)
F61	20 А	Прикуриватель (передний), задняя розетка для доп.оборудования (прикуриватель — пассажирский ряд)
F62	5 А	Датчик дождя, датчик влажности, салонное зеркало заднего вида с автоматическим затемнением (при наличии такой функции)
F63	— /10 А	Пусто (не используется); 10А: Система адаптивного круиз-контроля (АCC) (при наличии, некоторые модели) / На реле салонного освещения
F64	—	Пусто (не используется)
F65	10 А	Открытие крышки багажного отделения (отпирание замка багажника)
F66	20 А	Блокировка и разблокировка замка двери водителя, двойная блокировка
F67	7,5 А	Дисплей аудио / мультимедийной системы, блок GPS (навигация), Компас, телефон, модуль SYNC, BVC
F68	15 А / —	15А: Замок / блокиратор рулевой колонки (при наличии); В остальных моделях: Пусто (не используется)
F69	5 А	Приборная панель / комбинация приборов
F70	20 А	Центральный замок
F71	7,5А / 10А	Система кондиционирования и отопления (кондиционер и печка); Модуль управления кондиционером и печкой с механическими переключателями; Модуль и дисплей управления двухзонным климат-контролем (10А — для авто до 2014г.в. включительно, 7.5 А — с 2014 -2018 г.в.)
F72	7,5 А	ЭУР — электроусилитель рулевого управления, модуль управления рулевого колеса (сигнал, кнопки управления на руле — магнитола, радио, прерыватель / режим работы дворников, световой сигнал дальним светом фар, подушка безопасности)
F73	5А / 7,5А	Диагностический разъем (DLC, OBDll), модуль / батарея сирены автономной противоугонной системы (BBS) (5А: для авто до 2013 г.в. включительно, 7.5 А : с 2013 -2018 г.в.)
F74	15 А	Дальний свет фар — правая и левая фары (Европейские модели авто, США с 2014-2018 г.в.); модели США 2010-2014 г.в.: Ближний свет фар
F75	15 А	Передние противотуманные фары (передние птф)
F76	10 А	Огни / фонари заднего хода
F77	20 А	Омыватель лобового стекла, омыватель заднего стекла (хэтчбек, универсал)
F78	5 А	Замок зажигания, кнопка запуска двигателя, система бесключевого доступа / запуска (Европейские модели с 2015-2018 г.в.)
F79	15 А	Магнитола (аудиосистема, радио, CD чейнджер), Аварийная сигнализация (огни аварийки), Кнопка блокировки замков дверей водителя и пассижиров (запирание/отпирание), Навигация, Сенсорный дисплей (Touch screen), Голосовой модуль, DVD плеер
F80	20 А	Люк в крыше с электроприводом, солнцезащитная шторка
F81	5 А	Датчик движения в салоне, приемник радиочастот (радиоресивер)
F82	20 А	Насос омывателя стекла, на реле стеклоомывателя (заземление)
F83	20 А	Центральный замок (заземление)
F84	20 А	Разблокировка / открытие замка двери водителя, двойная блокировка
F85	7,5 А	Выключатель / индикатор срабатывания подушки безопасности пассажира (SRS Airbag), переключатель подогрева сидений водителя и пассажира, блок управления кондиционером и печкой (механический кондиционер), двухзонный климат-контроль, вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера, Магнитола
F86	10 А	Блок управления системой подушек и ремней безопасности (SRS), преднатяжители ремней безопасности, система распазнования присутствия пассажира в салоне, индикатор отключения подушки безопасности пассажира
F87	15 А	Подогрев руля (модели с 2014-2018 г.в. при наличии функции)
F88	25 А	Модуль качества напряжения (модели с 2014-2018 г.в.), приборная панель
F89	—	Пусто (не используется)

Предохранитель Прикуривателя находится под номером F61 с силой тока в 20 Ампе р. Предохранители Ближнего света ( только для Американских моделей с 2010-2014г.в.) под номером F74 с силой тока в 15 Ампер .

Реле

Внутри салонного блока с предохранителями (BCM) расположены, так называемые, «необслуживаемые» реле.

Для того, чтобы получить к ним доступ:

• Необходимо снять и разобрать (вскрыть) блок BCM / GEM.

№ на схеме	Защищаемая цепь
R1	Реле огней заднего хода
R2	Реле передних противотуманных фар (передние птф)
R3	Реле омывателя лобового стекла
R4	Реле омывателя заднего стекла
R5	Реле дальнего света фар
R6	Реле Бензонасоса (топливного насоса)
R7	Реле питания открытия дверей
R8	Реле питания закрытия дверей
R9	Реле открытия замка дверей водителя
R10	Реле центральной двойной блокировки дверей (европейские модели); Запасное реле 1 (остальные модели)
R11	Реле открытия замка задней двери / багажника
R12	Электронный замок рулевой колонки (ESCL) — европейские модели; Запасное реле 2 (остальные модели)
R13	Реле освещения внутри салона, система экономии заряда батареи

Предохранители и реле под капотом

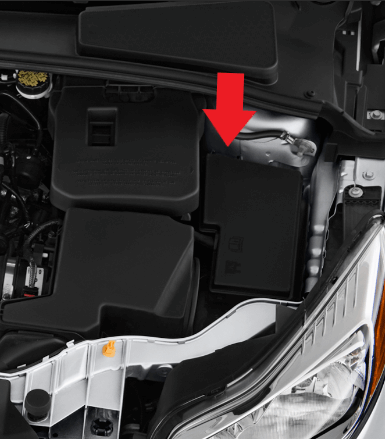

В моторном отсеке расположено 2 блока с предохранителями и реле. Основной монтажный блок (1) находится между Аккумулятором (АКБ) и левой передней фарой (по ходу движения автомобиля).

Для доступа необходимо:

• Снять защитную пластиковую крышку с блока, надавив на фиксатор крышки в ее торце

№ на схеме	Номинал пред-ля	Защищаемая цепь
F7	40 А	Антиблокировочная система тормозов (насос АБС) (ABS) и сис-ма Курсовой устойчивости / динамической стабилизации (ESP)
F8	30 А	Клапан системы курсовой устойчивости / динамической стабилизации (ESP) и клапан АБС
F9	30А / 40А	30А: Подогрев / обогрев заднего стекла; 40А: На блок предохранителей в багажном отделении (Европейские модели с 2014-2018 г.в.)
F10	40 А	Вентилятор печки (мотор отопителя)
F11	30 А	Модуль запуска и остановки двигателя (система Старт / Стоп), Модуль качества напряжения (VQM)
F12	30 А	На реле электронного блока управления двигателем (ЭБУ), клапан системы рециркуляции отработавших газов
F13	30 А	На реле Стартера
F14	40А / 25А	40А: Обогрев / подогрев лобового стекла — правая сторона (Европейские модели); 25А: Задний правый стеклоподъемник (модели для США)
F15	25 А	Вентилятор радиатора (сист-ма охлаждения двигателя), Блок управления коробкой передач
F16	40А / 20А	40А: Обогрев / подогрев лобового стекла — левая сторона; 20А: Датчик аккумуляторной батареи (модели для США)
F17	20 А	Вспомогательный отопитель (работающий на топливе) (Европейские модели)
F18	20 А	Передний стеклоочиститель (дворники лобового стекла)
F19	5 А	Антиблокировочная система тормозов АБС (ABS) и сис-ма Курсовой устойчивости / динамической стабилизации (ESP)
F20	15 А	Сигнал (гудок, клаксон)
F21	5 А	Стоп-сигналы
F22	15А / 5А	15А: Система контроля заряда аккумуляторной батареи (BMS); 5А: Помощь при парковке (парковочный ассистент, модели США с 2018 г.в.)
F23	5 А	Катушки реле, переключатель / модуль наружного освещения
F24	20А / 5А	20А: Задняя розетка для доп.оборудования в багажнике; 5А: Элемент обогрева / подогрева ветрового стекла — правая сторона (модели для США с 2014-2018 г.в.)
F25	10 А	Боковые зеркала заднего вида с электроприводом
F26	15А /20А/25А	Блок управления коробкой передач (трансмиссией); 20А: для моделей с EcoBoost 1.0 л., 25А: модели с АКПП с 2014 г.в.
F27	15 А	Муфта компрессора кондиционера, через реле компрессора кондиционера R11
F28	5А / 10А	5А: Датчик массового расхода воздуха (ДМРВ), система Адаптивного круиз-контроля; В моделях с 2018 г. — Задняя камера (модели для США); 10А : Камера заднего вида, сис-ма предупреждения о возможном столкновении (европейские модели)
F29	20А / 10А	20А: Омыватели передних фар; 10А: Камера заднего вида, сис-ма предупреждения о возможном столкновении (модели для США с 2014-2018 г.в )
F30	5 А	Электронный блок управления двигателем (ЭБУ) (ECM)
F31	15А / 5А	15А: Вентилятор интеркулера (1.6L Duratorq TDCi, европейские модели с 2010-2014 г.в.) 5А: Задержка (модели США с 2018 г.в.); либо Пусто (не используется)
F32	10 А	Клапан рециркуляции выхлопных / отработавших газов (EGR), клапаны контроля завихрения воздуха, подогреваемый кислородный датчик (системы управления двигателем) (HEGO), реле электронного модуля управления вентилятором (обмотка)
F33	10А / 15А	10А: Катушки зажигания, привод заслонок управления каналами впускного коллектора ; 15А: Катушки зажигания Focus ST, 2.0 GDI
F34	10 А	Форсунки (инжектор); Модели для США: с 2014-2017: Помпа системы охлаждения, клапан продувки адсорбера, с 2018 г.в.: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer),
F35	5А / 15А /10А	5А /15А: Активные жалюзи радиатора (5А — бензин, 15А — дизель), Подогрев топливного фильтра ( дизель), Датчик воды в топливе, блок управления двигателем, катушки зажигания; 10А: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера (модели для США с 2014-2018 г.в.)
F36	10А / 5А	10А: Блок управления двигателем (ECM) (модели с 2010-2014 г.в.) 5А: Активные жалюзи радиатора (шторки радиатора) (модели с 2014-2018 г.в.)
F37	5А /15А/ 20А	5А: Антиблокировочная система тормозов АБС (ABS); 15А: Дневные ходовые огни (ДХО), блок управления фарами; 20А: Дополнительная розетка на приборной панели
F38	15 А	Электронный блок управления двигателем (ЭБУ / ECM), блок управления коробкой передач (трансмиссией) (TCM)
F39	5А / 15А	5А: Блок управления передними фарами, регулировка фар; Модели для США с 2015г.в 15А: Сиденье водителя с электроприводом (регулировка положения сиденья)
F40	5 А	Электроусилитель рулевого управления (ЭУР)
F41	20 А	Питание блока BCM (GEM) — блок упр-ия кузовной электроникой / наружным освещением (BCM)
F42	15 А	Задний стеклоочиститель (дворник)
F43	15 А	Регулировка / корректор угла наклона света фар, адаптивное освещение
F44	5 А	Сис-ма Адаптивного круиз-контроля (ACC), передний радар и модуль адаптивного круиз-контроля (FLR / FSM)
F45	10А / 15А	10А: Обогрев форсунок (жиклеров) омывателя лобового стекла; 15А: Подогрев / обогрев пассажирского сиденья (модели для США с 2016-2018 г.в.)
F46	25А	Передние электрические стеклоподъемники; Модели с 2014-2018 г.в. также Вентилятор радиатора (сис-ма охлаждения двигателя)
F47	7,5 А	Обогрев / подогрев боковых зеркал заднего вида
F48	15А / 5А	15А: Испаритель фильтра продуктов сгорания дизельного топлива; Модели для США — 5А: Электропривод боковых зеркал заднего вида
РЕЛЕ
R1	Реле вентилятора интеркулера (DV6C)
R2	Реле сигнала (гудка, клаксона)
R3	Реле испарителя фильтра продуктов сгорания дизельного топлива (Европейские модели); Модели США 2014-2018г.в.: Обогреватель лобового стекла
R4	Пусто (не используется)
R5	Реле заднего стеклоочистителя (дворника)
R6	Европейские модели: Реле вентилятора радиатора (сис-мы охлаждения двигателя); США: Пусто (не используется)
R7	Реле обогрева / подогрева лобового стекла;
R8	Европейские модели: Пусто (не используется); Для моделей США 2014-2018г.в.: Реле отсрочки включения дополнительного оборудования / аксессуаров
R9	Реле омывателей передних фар
R10	Европейские модели: Реле вентилятора радиатора (сис-ма охлаждения двигателя); Модели США: реле Стартера
R11	Реле муфты компрессора кондиционера (A/C)
R12	Реле вентилятора радиатора (сис-ма охлаждения двигателя), электронный модуль управления вентилятором
R13	Вентилятор печки (мотор отопителя)
R14	Реле ЭБУ — электронного блока управления двигателем
R15	Европейские модели: реле Стартера; Модели США: Обогрев / подогрев заднего стекла
R16	Реле Зажигания

Силовые предохранители на АКБ

Второй блок с предохранителями под капотом (2), расположен в торце корпуса АКБ и подключен к аккумулятору клеммой «+».

Для доступа к данному блоку потребуется:

• Снять и убрать в сторону корпус воздушного фильтра;
• Поддеть 4-е фиксатора жгута проводов прикрепленных к крышке;
• Поддеть 5-ть фиксаторов самой пластиковой крышки.

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	80 А	ЭУР — электроусилитель рулевого управления, модуль управления рулевого колеса (EPAS)
F2	150 А	Стартер и Генератор
F3	100 А	На блок предохранителей под капотом
F4	50 А	Блок комфорта (BCM) / Модуль управления кузовной электроникой, цепи питания освещения в салоне (KL30 A)
F5	80 А	Дополнительный / вспомогательный отопитель (PTC / ЭПВС)
F6	70 А	На блок предохранителей в багажном отделении
F7	—	Пусто (не используется)
F8	50 А	На вентилятор радиатора (система охлаждения двигателя), Электронный модуль управления вентилятором охлаждения
F9	50 А	Блок комфорта (BCM) / Модуль управления кузовной электроникой; Цепи предохранителей F74, F75, F76 в салоне (KL30 B)
F10	60 А	Свечи накаливания, блок упр-ия свечами

Предохранители и реле в багажнике

В багажном отделении блок с предохранителями и реле находится с левой стороны (по ходу движения автомобиля) за защитным кожухом / крышкой под обшивкой.

Для доступа необходимо:

• Снять защитную крышку, вытащив ее из пазов обшивки.

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	5 А	Катушки, на реле зажигания (модели с 2014 г.в.)
F2	10 А	Блок / модуль системы бесключевого доступа в автомобиль
F3	5 А	Ручки передних и задних дверей в автомобилях с системой бесключевого доступа
F4	25 А	Электро стеклоподъемник левой двери (Блок-модуль передней левой двери), электропривод складывания зеркал, обогрев зеркал, центральный замок (левая сторона)
F5	25 А	Электро стеклоподъемник правой двери (Блок-модуль передней правой двери), электропривод складывания зеркал, обогрев зеркал, центральный замок (правая сторона)
F6	25 А	Электро стеклоподъемник — блок-модуль задней левой двери
F7	25 А	Электро стеклоподъемник — блок-модуль задней правой двери
F8	10 А	Сигнализация (сирена противоугонной сигнализации) (только Европейские модели)
F9	25 А	Электропривод сиденья водителя (регулировка положения сиденья)
F10	25 А	Европейские модели с 2014-2018г.в.: Стеклоподъемники Модели США с 2014-2018г.в.: Цифровой усилитель аудиосистемы (магнитолы, радио)
F11	5А / 25А	25А: Электропривод сиденья переднего пассажира (регулировка положения) (европейские модели); 5А: Блок системы бесключевого доступа (модели США c 2014-2018г.в.)
F12	10 А	Блок системы кондиционирования воздуха (A/C) с модулем запуска и остановки
F13	5 А	Панель приборов (комбинация приборов) в моделях с системой Старт / Стоп (запуск и остановка)
F14	7,5 А	Экран / дисплей мультимедийной аудиосистемы, GPS модуль в моделях с сист-ой Старт / Стоп
F15	15 А	Магнитола (аудиосистема) в моделях сист-ой Старт / Стоп
F16	—	Пусто (не используется)
F17	—	Пусто (не используется)
F18	—	Пусто (не используется)
F19	—	Пусто (не используется)
F20	—	Пусто (не используется)
F21	—	Пусто (не используется)
F22	—	Пусто (не используется)
F23	25 А	Аудио усилитель (модели для США 2011-2013 г.в.)
F24	30 А	Обогрев / подогрев заднего стекла (Европейские модели с 2014-2018 г.в.)
F25	20 А	Розетка в багажнике для доп. оборудования (Европейские модели с 2014-2018 г.в.)
F26	40 А	Прицеп (фаркоп), блок управления (Европейские модели с 2014 г.в.)
F27	—	Пусто (не используется)
F28	40 А	Прицеп (фаркоп), блок управления (постоянный +)
F29	5 А	Система контроля и мониторинга «мертвых / слепых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на низкой скорости, камера заднего вида (без модуля запуска и остановки), система Active City Stop
F30	5 А	Блок системы помощи при парковке
F31	—	Пусто (не используется)
F32	—	Пусто (не используется)
F33	15 А	На реле заднего дворника (стеклоочистителя) — модели с 2014 г.в.
F34	15 А	Подогрев / обогрев сиденья водителя
F35	15 А	Подогрев / обогрев сиденья переднего пассажира
F36	—	Пусто (не используется)
F37	5 А	Люк в крыше с электроприводом (при наличии)
F38	—	Пусто (не используется)
F39	—	Пусто (не используется)
F40	—	Пусто (не используется)
F41	5 А	Раздвижное буксирное устройство — складывание и раскладывание фаркопа (открытие/закрытие) (Европейские модели с 2014-2018 г.в.)
F42	—	Пусто (не используется)
F43	—	Пусто (не используется)
F44	10 А	Боковые зеркала заднего вида с электроприводом (Европейские модели с 2014-2018 г.в.)
F45	7,5 А	Обогрев / подогрев зеркал заднего вида (Европейские модели с 2014-2018 г.в.)
F46	5 А	Система контроля и мониторинга «мертвых / слепых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на низкой скорости, камера заднего вида (с системой запуска и остановки Старт / Стоп)
РЕЛЕ
R1	—	Реле замка зажигания
R2	—	Реле подогрева / обогрева заднего стекла
R3	—	Реле заднего стеклоочистителя (заднего дворника)
R4	—	Пусто (не используется)
R5	—	Реле противоугонной сигнализации
R6	—	Дополнительное / вспомогательное реле; Пусто (не используется)

Видео по теме

В данном видео наглядно представлено расположение предохранителя защищающего цепь прикуривателя и его замена.

В видео ниже, решена проблема с не работающим ближним светом фар.

Ford Focus 3 – все предохранители и реле

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

p, blockquote 3,0,0,0,0 —>

Расположение блоков

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

p, blockquote 4,0,0,0,0 —>

Схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Звуковой сигнал противоугонной системы – в правой части багажного отделения
4	Блок управления интерфейсом аудиосистемы
5	Аккумуляторная батарея
6	Диагностический разъем (DLC)
7	Блок управления конвертером DC/DC
8	Блок управления электрооборудованием двери водителя
9	Блок управления электрооборудованием левой задней двери
10	Блок управления электрооборудованием двери пассажира
11	Блок управления электрооборудованием правой задней двери
12	Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
13	Блок управления электродвигателем вентилятора системы охлаждения
14	Блок управления заслонкой радиатора системы охлаждения
15	Блок предохранителей /реле, моторный отсек 1
16	Блок предохранителей /реле, моторный отсек 2
17	Блок предохранителей /реле, приборная панель
18	Блок предохранителей /реле, багажное отделение – в левой части багажного отделения
19	Блок управления свечами накаливания – за накладкой колесной арки левого колеса
20	Блок управления фарами
21	Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления замком зажигания
25	Блок управления интерфейсом комбинации приборов
26	Блок управления комбинацией приборов
27	Блок управления системы дистанционного управления центральным замком и запуска двигателя
28	Блок управления системой слежения за разметкой

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

p, blockquote 8,0,0,0,0 —>

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,1,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Расшифровка

p, blockquote 15,0,0,0,0 —>

56	20А Топливный насос
57	Резерв
58	Резерв
59	5А Приемопередатчик пассивной противоугонной системы
60	10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк
61	20А Прикуриватель, задняя розетка
62	5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10А Европа: Система адаптивного круиз-контроля
64	Резерв
65	10А Отпирание защелки двери багажного отделения с электроприводом
66	20А Блокировка двери водителя, двойная блокировка
67	7,5А Информационно – развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15А Электрический блокиратор рулевой колонки
69	5А Комбинация приборов
70	20А Центральный замок
71	7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
72	7,5А Модуль рулевого колеса
73	5/7,5А Диагностический разъем, батарея сирены противоугонной системы
74	15А Дальний свет фар
75	15А Передний противотуманный свет
76	10А Лампы заднего хода
77	20А Омыватель лобового стекла, омыватель заднего стекла
78	5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска
79	15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20А Люк, солнцезащитная шторка
81	5А Датчик контроля салона, радиочастотный радиоприемник
82	20А Насос омывателя стекла
83	20А Центральный замок
84	20А Разблокировка двери водителя, двойная блокировка
85	7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87	15А Подогрев рулевого колеса
88	25А Модуль качества напряжения
89	–

За прикуриватель отвечает предохранитель номер 61 на 20А.

p, blockquote 16,0,0,0,0 —>

Блоки под капотом

Пример расположения блоков

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

p, blockquote 19,0,0,0,0 —>

Фото – схема

p, blockquote 20,1,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1.6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

p, blockquote 23,0,0,0,0 —>

Реле

p, blockquote 24,0,0,0,0 —>

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Схема

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 –
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

p, blockquote 30,0,0,1,0 —>

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Схема

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Описание

p, blockquote 36,0,0,0,0 —>

1	5А Катушки реле
2	10А Модуль бесключевой системы автомобиля
3	5А Ручки дверей в автомобилях с системой бесключевого входа
4	25А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5	25А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6	25А Модуль двери (задняя левая) (стеклоподъемник)
7	25А Модуль двери (задняя правая) (стеклоподъемник)
8	10А Европа: Сирена противоугонной системы
9	25А Сиденье водителя с электроприводом
10	Стеклоподъемники, ’14-’18: Усилитель аудиосистемы
11	5А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом
12	10А Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13	5А Комбинация приборов (с модулем запуска и остановки)
14	7,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15	15А Аудиосистема (с модулем запуска и остановки)
16	–
17	–
18	–
19	–
20	–
21	–
22	–
23	25А Аудио усилитель
24	30А Обогрев заднего стекла
25	20А Розетка в багажном отсеке
26	40А Модуль прицепа
27	–
28	40А Модуль прицепа
29	5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30	5А Модуль системы помощи при парковке
31	–
32	–
33	15А Реле заднего стеклоочистителя
34	15А Подогрев водительского сиденья
35	15А Подогрев пассажирского сиденья
36	–
37	5А Люк
38	–
39	–
40	–
41	5А Раздвижное буксирное устройство
42	–
43	–
44	10А Зеркала с электроприводом
45	7,5А Обогрев зеркал
46	5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1	Замок зажигания
R2	Обогрев заднего стекла
R3	Задний стеклоочиститель
R4	–
R5	Сирена противоугонной системы
R6	Вспомогательное реле

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: “скачать“.

p, blockquote 37,0,0,0,0 —>

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

А если останутся вопросы, задавайте их в комментарии.

Читайте также:

1. Ford Escape — предохранители и реле
2. Ford Focus 2 предохранители и реле
3. Ford Galaxy 2 предохранители и реле
4. Ford S-Max – предохранители и реле

Ford Focus 3 блок предохранителей

На внутренней стороне крышке нанесена схема расположения предохранителей и реле. Там же расположен пинцет для замены предохранителей.

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль запуска и остановки двигателя

Электронный блок управления двигателем

Обогрев ветрового стекла, правая сторона

Блок управления трансмиссией*

Обогрев ветрового стекла, левая сторона

Очистители ветрового стекла

Модуль ABS, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушка зажигания, блок управления наружным освещением

Задняя розетка для подключения дополнительного электрооборудования*

Наружные зеркала заднего вида с электроприводом

Блок управления трансмиссией*

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Электронный блок управления двигателем

Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах

Привод заслонок управления каналами впускного коллектора*

Активные жалюзи радиатора (бензиновый двигатель)*

Активные жалюзи радиатора (дизельный двигатель)*

Электронный блок управления двигателем

Электронный блок управления двигателем, блок управления трансмиссией*

Модуль управления фарами*

Электроусилитель рулевого управления

Блок управления наружным освещением

Очиститель заднего стекла

Регулятор наклона фар

Адаптивная система круиз-контроля

Обогрев форсунок омывателя ветрового окна

Электрические стеклоподъемники (передние окна)

Электрообогрев наружных зеркал заднего вида

Расположение предохранителей в салоне

Большинство предохранителей установ­лено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.

Для получения доступа к предохрани­телям и реле, установленным в монтажном блоке, расположенном в салоне, сожми­те, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

Снимите защитный кожух. Используя специальный пластмассо­вый пинцет, извлеките заменяемый предо­хранитель.

схема расположения предохранителей в блоке Ford Focus 3.

Питание топливного насоса

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка

Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования

Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*

Адаптивная система круиз-контроля*

Механизм открывания крышки багажного отделения

Замок двери водителя

Замок рулевой колонки

Система отопления и кондиционирования

Электроусилитель рулевого управления

Автономное звуковое устройство, диагностический разъем

Главный предохранитель фар дальнего света

Передние противотуманные фары*

Фонари заднего хода

Насос омывателя фар

Выключатель (замок) зажигания или кнопка запуска

Аудиосистема, аварийная сигнализация и кнопка запирания дверей

Люк с электроприводом*

Датчик движения в салоне, антенна

Замок двери водителя

Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона

Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира

Расположение предохранителей в багажнике

Для доступа к предохранителям и ре­ле монтажного блока сдвиньте крышку монтажного блока и снимите ее.

Кнопка запуска двигателя*

Дистанционное открывание дверей

Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала

Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала

Электрические стеклоподъемники (левая задняя дверь)*

Электрические стеклоподъемники (правая задняя дверь)*

Электрическая регулировка положения сиденья водителя*

Системы кондиционирования воздуха

Аудиосистема, панель управления аудиосистемой

Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида*

Модуль системы помощи при парковке*

Обогрев сиденья водителя*

Обогрев сиденья переднего пассажира*

Люк с электроприводом*

Система мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида*

Снятие монтажного блока в салоне

Отсоедините клемму минус от аккумулятора

Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.

Снимите защитный кожух.

Снимите вещевой ящик в сборе с кор­пусом

сдвиньте фиксирующую скобу

и отсоедините колодку жгута прово­дов от монтажного блока. Аналогично отсоедините остальные колодки от монтажного блока.

Извлеките из корпуса монтажного бло­ка два держателя жгутов проводов.

Отожмите два фиксатора крепления монтажного блока

и снимите монтажный блок с авто­мобиля.
