Гетинакс-текстолит
Гетинакс и текстолит относятся к категории слоистых пластиков и изготавливаются методом горячего прессования. Основное отличие данных видов слоистых пластиков, и марок внутри них, заключается в материале основы и видом смолы-наполнителя: текстолит изготавливается из хлопчатобумажной или стеклотканей, а гетинакс – из различных видов электроизоляционной бумаги. В качестве наполнителя используются различные виды термореактивных смол: фенолформальдегидная, полиэфирная, эпоксидная, кремнийорганическая.
И гетинакс, и текстолит обладают высокими диэлектрическими свойствами, химически устойчивы к маслам, кислотам, растворителям, работают в широком диапазоне температур – от –60º С до 100º С. Существенное же отличие текстолита от гетинакса заключается в его значительно большей механической прочности и сопротивляемости к раскалыванию и истиранию.
Именно благодаря высокой прочности, конструкционный текстолит широко применяется в машиностроении для изготовления шестерен, подшипников скольжения, шайб, шкивов и др. В остальном же, электротехнический текстолит и гетинакс электротехнический применяются для изготовления изоляционных элементов электрогенераторов, электродвигателей, распределительных шкафов и др., а фольгированный гетинакс текстолит применяется для изготовления печатных плат.
Компания «Система Снабжения» располагает широким ассортиментом стеклотекстолита, текстолита, гетинакса от китайских производителей. У нас вы можете купить:
- Стеклотекстолит марки 3240:
- Листового исполнения в диапазоне толщин от 0,5 мм до 180 мм с размером листа 1020х2020 мм и 980х1980 мм.
- В виде стержней диаметром от 6 мм до 200 мм.
- Листового исполнения в диапазоне толщин от 0,4 мм до 180 мм с размером листа 1020х2020 мм.
- В виде стержней диаметром от 8 мм до 220 мм.
Скачать каталоги
Аналоги
Материалы
Все права на использованные материалы на данном сайте принадлежат их законным владельцам или их дочерним компаниям. Материалы получены из открытых источников доступных в публичном доступе. Использование информации данного веб-сайта рассматривается как согласие с требованиями публичного соглашения и политики конфиденциальности сайта.
Нужна помощь?
Уважаемые клиенты! Если вам необходимо подобрать недорогой аналог оборудования — обратитесь к нашим менеджерам.
Почему мы?
- качественное оборудование при выгодной стоимости;
- профессиональная поддержка при подборе оборудования и запчастей;
- подбор оборудования по техническому заданию;
- доставка грузов в любую точку РФ;
- соблюдение гарантийных обязательства поставщиков.
Для каждого клиента
Персональный менеджер
У нас нет путаницы, у нас есть персональный менеджер для каждого вашего заказа.
Доставка до двери
Мы контролируем перевозку вашего груза с конвейера производителя до вашего адреса доставки.
Контроль заказа онлайн
Статус исполнения заказа, весь документооборот и история сделки — всегда в вашем личном кабинете.
Стеклотекстолит, гетинакс, текстолит
Стеклотекстолит представляет собой материал, состоящий из нескольких слоев стеклоткани, которые в свою очередь пропитаны полимерной термореактивной смолой и склеены между собой под высоким давлением. Стеклотекстолит можно подразделить на два вида: конструкционный и электротехнический.
Стеклотекстолит это отличный композиционный пластик, который обладает самыми высокими диэлектрическими и механическими показателями среди пластмасс, отличается высокой стойкостью к действию внешней среды, влагостойкостью и долговечностью (может находиться в эксплуатации в течении 20 лет). На сегодняшний день стеклотекстолит нашел свое применение в различных отраслях народного хозяйства.
Следует помнить, что стеклотекстолит не является токсичным материалом и не взрывоопасен. Однако в процессе обработки материала в воздух выделяется стеклянная пыль, поэтому помещение, где обрабатывается данный материал должно быть оснащено вентиляцией.
Гетинакс является слоистым материалом, который был получен путем горячего прессования бумаги, пропитанной теплореактивной смолой. Различают несколько видов гетинакса: гетинакс марки I, гетинакс марки V, гетинакс марки ЛГ. Все эти виды обладают высокими электроизоляционными показателями.
Гетинакс марки I производится на основе фенолформальдегидной смолы. Данный вид гетинакса имеет высокие механические свойства, и в связи с этим хорошо поддается обработке. Отличается высокой водостойкостью. Используется в низковольтной технике, и для работы на воздухе.
Гетинакс марки V производится на основе эпоксидной и фенолформальдегидной смолы. Обладает такими же характеристиками, как и гетинакс марки I, и высокой электроизоляцией. Применяется как электроизоляционный материал в условиях нормальной относительной влажности воздуха.
Гетинакс марки ЛГ представляет собой ламинарный брикетированный материал, в состав которого входит, несколько слоев полиэфирной бумаги. Данный материал применяется в качестве электроизолирующего материала при суровых внешних условиях.Текстолит это еще одна разновидность слоистого материала на основе хлопчатобумажной ткани, пропитанной полимерной термореактивной смолой. Применяется для изготовления втулок, шестерен, панелей, подшипников скольжения и для других изделий промышленного назначения. Изделия из текстолита обеспечивают бесшумность работы механизма, отличаются длительным сроком эксплуатации.
Стеклотекстолит, текстолит и гетинакс — что лучше?
Этот вопрос часто задают нам клиенты, и пришла мысль доступным языком написать таки эту статью. Наше предприятие «Экватор» работает с различными электроизоляционными материалами с 2012 года, за все эти годы накопился опыт работы не только с данными пластиками, но и с различными поставщиками данных материалов (не только в СНГ, но и за пределами). Мало того что собственно текстолит отличается от стеклотекстолита к примеру, но и сам стеклотекстолит у разных поставщиков даже может быть совсем разный по структуре, технологии изготовления, качеству и цене соответственно. Многие клиенты ссылаются на текстолиты прошлых времен, даже приводят ГОСТы, но к сожалению реальность такова, что китайский рынок заполнил все пробелы в данной сфере. Для примера приведу частый запрос клиентов на порезку ласт для плавания из стеклотекстолита. Практически все клиенты взяли за основу и ссылаются на старые советские ГОСТы, что к примеру в стеклотекстолите 2 мм должно быть 10-12 слоев стеклоткани, в связи с чем они представляют себе технологию производства ласт на основании опыта пользователей форумов, которые делают из старых запасов (снимают по 6 слоев ткани). Но современные стеклотекстолиты в 90% не соответствуют старым ГОСТам, потому что производятся в Китае, где свои технологии и правила. Мы сами долгие годы критерием выбора стеклотекстолита считали прочность и качество связующего, так как многие дешевые поставщики предлагают материалы, которые уже приезжают с расслоившимися краями, и выглядят как растрепанные книги. Определившись с надежными постащиками, мы работали многие годы с качественным сертифицированным материалом, пока не столкнулись с запросами изготовления ласт.
Так вот, что же такое эти 3 типа электроизоляционных материалов и в чем отличие?
Гетинакс — слоистый пластик, электроизоляционный материал, который состоит из бакелитовой бумаги, пропитанной резольными смолами. Изготавливается методом горячей прессовки при температурном режиме не ниже 130 градусов. Устойчивый к высоким температурам, используется в диапазоне от -60 до +100 ºС. Но не устойчив к кислотным и щелочным средам. При этом жиры и минеральные масла не пропускает. Обугленный электрической дугой гетинакс начинает проводить ток. Электрическое сопротивление меняется от влажности окружающей среды, поэтому для повышения электроизоляционных свойств, материал целесообразно покрывать специализированным лаком.
Кратко: гетинакс самый дешевый материал из трёх в этой статье, простой в механической обработке (даже методом штамповки изготавливают платы сразу со всеми отверстиями после удара пуансона), но из-за своей низкой огнестойкости, малой прочности используется для дешевого изготовления плат в низковольтном оборудовании, и не используется в ответственных электронных приборах.
Текстолит – композиционный материал: волокнистая основа (ткань), залитая полимерным связующим (эпоксидной или полиэфирной смолой, бакелитом и т. п.). Прочный, с хорошими электро- и теплоизолирующими свойствами текстолит легко обрабатывается вручную и на станках. Устойчив к изнашиванию, к воздействию высоких температур, влагостойкий. Широко применяется в электротехнике, машиностроении и для поделочных работ.
Применение текстолита
- Платы и корпуса телерадио аппаратуры, компьютеров и другой электроники
- Механические детали (шестерни, подшипники, ролики)
- Изоляционные и конструкционные элементы, в том числе и нагруженные
- Трубы и гидравлическая арматура для нейтральных и химически активных сред
Текстолит в электротехнике заменяет гетинакс (более дешёвый композит на бумажной основе).
Разновидности текстолита
Материал различают по виду волокнистой основы: собственно, обычный текстолит на хлопчатобумажной ткани (шифон, миткаль, бязь, бельтинг) с пропиткой фенолформальдегидной или крезолформальдегидной смолой, и стеклотекстолит на основе стекловолокна.
Текстолит изготавливается горячим прессованием. Материал выпускается в виде плит (листов), стержней, втулок. В радиоэлектронике чаще всего используется фольгированный текстолит для изготовления плат с токопроводящими дорожками.
Маркировка
Наименование и обозначение текстолита и стеклотекстолита регламентируют ГОСТы 5-78 и 12652-74. Наиболее распространённые и востребованные марки:
- ПТ – поделочный текстолит;
- ПТК – поделочный текстолит конструкционный;
- ПТМ – поделочный текстолит, стойкий к трансформаторному маслу.
- СТ – общего назначения (рабочая температура 15-35 °С, напряжение до 1000 В);
- СТЭФ, СТЭФ-1 – толщина от 0,5 до 50 мм, хорошо обрабатывается механически;
- СТ-ЭТФ – стойкий к нагреву (до 180 °С), толщина от 1 до 100 мм;
- СТЭФ-У – улучшенные электроизоляционные и механические свойства, толщина от 0,35 до 105 мм;
- СТЭФ-Б – огнестойкий вариант СТЭФ.
Технические характеристики и свойства материалов
Текстолиты прочны на сжатие, хорошо обрабатываются резанием (сверление, фрезерование). Устойчивы к воздействию влаги, щелочей и кислот. У стеклотекстолитов выше удельное сопротивление и термостойкость.
Основные свойства материалов приведены в таблицах ниже:
Разрушающее напряжение при изгибе перпендикулярно слоям, МПа
Разрушающее напряжение при сжатии параллельно слоям, МПа
Удельное объёмное электрическое сопротивление для листов толщиной до 8,0 мм, МОм*мм
Пентан — крупнейший производитель нефтепродуктов
Механические свойства стеклотекстолитов, текстолитов, гетинаксов

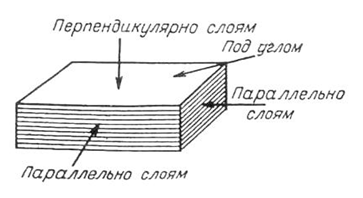

Влияние внешних факторов на механические характеристики электротехнических стеклотекстолитов, текстолитов, гетинаксов. Влияние анизотропии и масштабного фактора на механические свойства Слоистые пластики являются анизотропными материалами. Их свойств а неодинаковы в различных направлениях. Поэтому при описании этих свойств указывают, к какому направлению относится упомянутый показатель. Применяемые для этого термины видны из рисунка. Рис.1. Направление усилий Анизотропия у слоистых пластиков наблюдается как в механических , так и электрических свойствах. Анизотропность механических свойств видна из табл.1. Анизотропия электрических свойств может быть иллюстрирована примером, когда электрическая прочность высоковольтного гетинакса в направлении, перпендикулярном слоям, составляет 25—30 МВ/м, в то время как вдоль слоев (параллельно слоям) она всего 1 — 2 МВ/м.
Направление измерения Растяжение, МПа Сжатие, МПа Продел прочности Модуль упругости Предел прочности Модуль упругости Гетинакс низковольтного назначения, марки I Вдоль листа (вдоль длины бумаги) 140 14 800 190 8600 Поперек листа (поперек длины бумаги) 100 10 800 195 10 750 Под углом 45° 129 12 000 199 9 500 Текстолит электротехнический марки А Вдоль листа (вдоль основы ткани 85 7 500 168 6 000 Поперек листа (вдоль утка) 58 5 400 140 6 200 Под углом 45° 67 5 700 150 5 500 Направление измерения Растяжение, МПа Сжатие, МПа Изгиб, МПа Продел прочности Модуль упругости Продел прочности Продел прочности Стеклотекстолит СТ Вдоль листа 100 20 000 430 230 Поперек листа 80 16 000 90 160 Стеклотекстолит СТЭФ Вдоль листа (вдоль основы ткани 400 26 000 500 530 Поперек листа (вдоль утка) 280 22 000 330 420 Стеклотекстолит СТ-ЭТФ Вдоль листа (вдоль основы ткани 380 21 000 570 490 Поперек листа (вдоль утка) 300 20 000 380 410 Таблица 1. Анизотропность механических свойств слоистых пластиков (приведены фактические значения) В отличие от таких широко применяемых конструкционных материалов, как металлы, слоистые пластики по механическим свойствам оказываются более чувствительными к времени приложения внешних механических усилий, воздействию окружающей влажности и температуры. При этом предел пропорциональности по отношению к пределу прочности у слоистых пластиков лежит, как это видно из рис.2, на гораздо более низком уровне, чем например, у таких металлов, как сталь и дюралюминий.

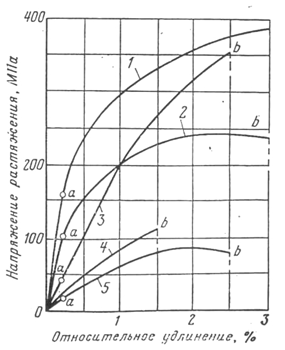

Рис.2 Зависимость относительного удлинения от растяжения. 1-сталь; 2-дюралюминий; 3-стеклотекстолит стэф; 4-гетинакс; 5-текстолит На приведенном рисунке участки Оа характеризуют предел пропорциональности при растяжении. При рассмотрении приведенных кривых следует иметь в виду, что участки ab для стали и дюралюминия фактически имеют не такой плавный ход, как показано на кривых 1 и 2. Если учесть, что при применении любых материалов в высоконагруженных механических конструкциях у них используется предел прочности только в пределах пропорциональности и упругая относительная деформация не превышает 0,02%, то у слоистых пластиков от предела прочности можно использовать только около: для текстолита 10—20%, гетинакса 20—30%, стеклотекстолита 30—40%, не считая необходимого запаса прочности и снижения, механических свойств при рабочей температуре конструкции. С учетом необходимого коэффициента запаса и снижения прочности слоистых пластиков при повышенных рабочих температурах следует считать, что у них может быть использовано всего 4—12% их предела прочности. В то же время у таких металлов, как сталь или дюралюминии, удается использовать до 20— 25% предела их прочности. В табл. 2 приводятся данные по таким характеристикам прочности, как удельный модуль упругости (модуль упругости, отнесенный к плотности) у слоистых пластиков по сравнению с некоторыми традиционными материалами, применяемыми в механических конструкциях.
Наименование материала Плотность, кг/ м3 Фактический модуль упругостн, МПа Удельный модуль упругости. МПа-м3/кг Сталь 3 7850 200 000 25 Дюралюминий 2800 72 000 26 Сосна ДРС 520 13 000 25 Древесный слоистый пластик 1350 25 000 19 Стеклотекстолит СТЭФ, СТЭФ-У 1800 22 000 12 Стеклотекстолит КАСТ-В, ВФТ-С 1850 21 000 11 Гетинакс марка I 1400 11 000 8 Текстолит марка Б 1350 8500 6 Таблица 2 Сравнительные прочностные характеристики конструкционных материалов. Из приведенных данных следует, что слоистые пластики не всегда могут конкурировать с традиционными конструкционными материалами и существенно уступают им по механическим свойствам. Однако в отличие от металлов слоистые пластики обладают электроизоляционными свойствами, имеют меньшую теплопроводность и в 3-4 раза меньший вес. Поэтому в электроаппарато- и машиностроении их рассматривают прежде всего как электроизоляционные материалы, не придавая механическим свойствам решающего значения. На электрические свойства слоистых пластиков, так же как и на механические свойства, существенное влияние оказывает не только временной фактор, но и такие внешние факторы, как нагревание и увлажнение. Кроме того, для конструкционных задач существует класс стеклопластиков, где в качестве наполнителя применяют углеродное волокно (карбон или углепластики), прочностные характеристики которых при растяжении и сжатии достигают 600-700 Мпа. Не один современный летательный аппарат уже не обходится без углепластиков. Если для металлов влияние различных факторов на механические свойства изучено достаточно полно, что позволяет для этих материалов назвать уровень так называемых инженерных свойств с соответствующими коэффициентами запаса от исходных показателей свойств, то для слоистых пластиков, особенно электротехнического назначения, эти свойства (включая и инженерные электрические) изучены далеко недостаточно. Поэтому в настоящее время свойства слоистых пластиков оценивают по некоторым исходным показателям с указанием в технических условиях или ГОСТ их уровня без учета влияния внешних факторов, которые иногда могут свести самые высокие исходные показатели на невысокий уровень. Однако контроль по таким показателям все же до известной степени позволяет удерживать производство на таком уровне, чтобы он обеспечивал выпуск следующей партии материала с качеством, аналогичным предыдущей, опробованной потребителем. Отсутствие необходимых данных об инженерных свойствах при конструировании новых электромашин и аппаратов заставляет конструкторов прибегать либо к аналогии применения тех или иных видов слоистых пластиков в уже работающих конструкциях, либо к длительному испытанию вновь созданных конструкций. То и другое, как правило, приводит к тому, что использование слоистых пластиков оказывается не всегда оптимальным рациональным. Так как в разрезе слоистый пластик представляет собой структуру с чередующимися сечениями связующего и наполнителя, разнящихся между собой по модулям упругости, то приложенное извне усилие будет вызывать в этих сечениях напряжения, обратно пропорциональные модулям упругости составляющих. Стеклопластики изготовленные на основе феноформальдегидных связующих — стеклотекстоиты СТ, СТ-1 имеют меньшее значение прочности, т.к. при их отверждении (прессовании) выделяется вода, которая уменьшает прочность волокн примерно на 65%, в сравнении со стеклотекстолитами СТЭФ, СТЭФ-У, изготовленными на основе эпоксифенольного связующего. Таким образом, на механическую прочность слоистых пластиков оказывает влияние не только внешне видимая анизотропия, но и внутренняя неоднородность слоистого пластика. Масштабный фактор также оказывает влияние на механические свойства. Так, с увеличением толщины слоистых пластиков увеличиваются их удельная ударная вязкость, предел прочности при растяжении и изгиб. Существенное влияние масштабный фактор оказывает на водопоглощение слоистых пластиков. При этом меньшее влияние этого фактора сказывается на водопоглощаемости стеклотекстолита и в гораздо большей степени гетинакса. Установлено, что если основное количество влаги всасывется у стеклотекстолита через торцы, то у гетинакса это всасывание осуществляется главным образом через плоскости двух поверхностей. Влагопоглощаемость стеклотекстолита в зависимости от его толщины изменяется незначительно, а влагопоглощаемость гетинакса тем больше, чем меньше его толщина.
Влияние времени и цикличности нагрузки.
У слоистых пластиков, так же как и у металлов, но в гораздо большей степени, наблюдается зависимость механической прочности от времени приложения механической нагрузки (рис. 3). Несмотря на то, что у слоистых пластиков не удается в достаточно высокой степени использовать их механические свойства, однако по сравнению с металлами они обладают лучшей способностью поглощать вибрацию. Благодаря этому они в некоторых случаях оказываются более пригодными в подшипниках и шестернях.

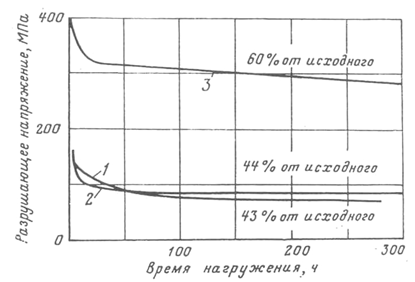

Рис. 3 Зависимость разрушающих напряжений при изгибе слоистых пластиков от времени приложения механического напряжения. 1- Гетинакс I; 2- стеклотекстолит СТ; 3- стеклотекстолит СТЭФ. Аналогично металлам разрушение слоистых пластиков при приложении повторно-переменных напряжений можно объяснить тем, что в результате внутреннего трения в материале возникают и постепенно расширяются трещины, ослабляющие его вплоть до разрушения. Так, многократное приложение нагрузки, составляющей всего 75% предела прочности при растяжении (кратковременно, примерно в течение 20 с), вызвало следующее изменение механических свойств гетинакса. Энергия, поглощаемая материалом при каждом цикле, преобразуется в тепло, вследствие чего происходит повышение температуры слоистого пластика. Для оценки материалов при циклических нагрузках, пользуется показателем предела выносливости, который показывает максимальное напряжение, при котором материал выдерживает приблизительно 10 млн. повторных циклов без разрушений (табл.3).
Предел выносливости для различных слоистых пластиков, МПа Стеклотекстолит Текстолит Гетинакс Изгиб 60 27,5-30 35-40 Растяжение и сжатие — 39 39 Таблица 3. Пределы выносливости стеклотекстолита, текстолита, гетинакса. Предел выносливости у слоистых пластиков зависит от содержания связующего. При этом увеличение содержания смолы, например в гетинаксе, с 40 до 50% уменьшает его предел выносливости примерно на 20%.
Влияние нагревания
Механические свойства большинства видов рядовых слоистых пластиков довольно сильно изменяются даже при небольшом повышении температуры.

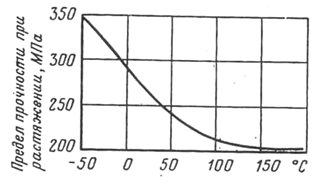

Рис. 4 Влияние температуры на предел прочности при растяжении. 1- гетинакс; 2- текстолит А Рис. 5 Влияние температуры на предел прочности при растяжении стеклотекстолита СТ Из рисунков 4-5 видно, что предел прочности при растяжении гетинакса при его рабочей температуре 105 С остается на уровне около 68% того, который наблюдался при 20 С, для текстолита с той же рабочей температурой остается всего около 30%, у стеклотекстолита СТ при рабочей температуре 130 С около 80%. В таблице 4 показано изменение модуля упругости гетинакса и текстолита при нагревании.
Температура, ºС Модуль упругости при растяжении Гетинакс Текстолит МПа % Мпа % -55 15 000 153 80 000 118 -20 10 000 102 70 000 103 0 9 800 100 68 000 100 +25 8 400 86 60 000 88 +75 6 000 62 38 000 56 Таблица 4 Влияние нагревания на модуль упругости при растяжении гетинакса и текстолита. Степень нагрева слоистых пластиков так же сказывается на изменении его модуля упругости. Из рис. 6 видно, что снижение прочности у различного вида слоистых пластиков происходит в неодинаковой степени. Прочность (жесткость) зависит от вида связующего и наполнителя. Если сравнивать прочность стеклотекстолитов СТЭФ и СТ-ЭТФ в которых применяется один тип наполнителей – стеклоткань электроизоляционная, то очевидно, что прочность СТЭФ изготовленного с применением эпокси-диановой смолы ЭД-16 и фенолформальдегидной смолы резольного типа ниже прочности СТ-ЭТФ выполненного из эпоксидной смолы ЭТФ и анилилинфенолформальдегидной смолы 211. В этом случае на прочность оказала влияние степень сшивания смолы. В связующем для СТ-ЭТФ большее удельное число сшивок в следствии большего количества эпоксидных групп в смоле и большего количества реакционных групп в анилилинфенолформальдегидной смолы 211. Если сравнивать стеклотекстолит СТ и гетинакс I, в производстве которых применяется похожее связующее, то окажется, что на прочность слоистого пластика в этом случае повлиял примененный наполнитель (в первом случае стеклоткань, во втором целлюлоза). Наличие щелочей на поверхности стекловолокон оказало существенное влияние на степень отверждения фенолформальдегидной смолы в стеклотекстолите СТ. Длительное нагревание слоистых пластиков приводит в конечном счете к довольно большому снижению их механических свойств.

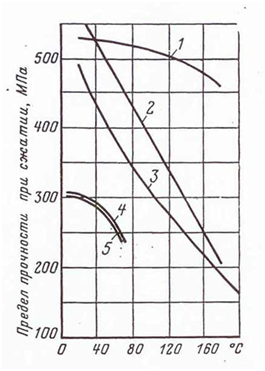

Рис. 6 Зависимость предела прочности слоистых пластиков при сжатии перпендикулярно слоям от температуры. 1- стеклотекстолит СТ-ЭТФ, 2-стеклотекстолит СТЭФ, 3- стеклотекстолит СТ, 4- гетинакс I, 5- текстолит А С некоторым грубым приближением можно считать, что надежность, связанная со старением слоистых пластиков после нагревания на каждые 10-12 ºС, падает вдвое. Практически это означает, например, что если материал после нагревания его при 150 ºС в течение 6 мес потерял свою надежность, то при 90 ºС он потеряет свою надежность по истечении 16 лет, а при 160 ºС в течение всего 3 мес. Однако нагревание слоистых пластиков при недопустимо высоких температурах может привести к резкой деструкции либо связующего, либо наполнителя. При нагревании слоистых пластиков изготовленных на основе фенолформальдегидных связующих, начиная примерно с 200 ºС появляется науглероживание связующего, которое усиливается при повышении температуры до 300-400 ºС. При полном обугливании связующего еще остается ощутимая механическая прочность за счет оставшегося кокса, способного в некоторой степени связывать между собой слои наполнителя. В то же время при нагреве слоистых пластиков, изготовленных с применением эпоксифенолного связующего, при вышеупомянутых температурах начинается сильная деструкция связующего с возгонкой продуктов деструкции без существенного образования продуктов обугливания. Наступает практически полное разрушение пластика. При продолжительном нагревании при температуре 300-350 ºС слоистых пластиков, изготовленных на основе кремнийорганического связующего, хотя и не появляется заметного обугливания, пластики приобретают большую хрупкость. При нагревании слоистых пластиков, изготавливаемых на основе целлюлозных наполнителей, раньше чем начинает сказываться деструкция связующего, появляется деструкция целлюлозы, которая прогрессивно увеличивается при температуре свыше 105-120 ºС.
Влияние увлажнения (коробление)
Слоистые электротехнические пластики, за исключением текстолита ЛТ и стеклотекстолита СТВЭ, изготовленных с применением негидрофильных наполнителей обладают сравнительно высокой влагопоглощаемостью. Одновременно с увеличением водопоглощения изменяются и размеры пластиков. На рисунке х приведены кривые характеризующие изменения размеров некоторых слоистых пластиков по мере увеличения водопоглощения. Из рисунка х видно, что водонасыщение у стеклотекстолитов СТ наступает гораздо раньше, чем у гетинаксов и текстолитов и что после водонасыщения прекращается изменение их размеров.

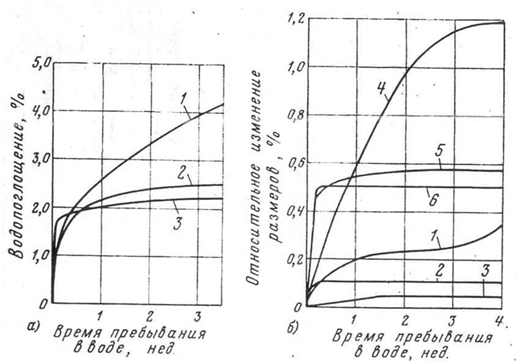

Рис. 7 Зависимость водопоглощения слоистых пластиков от времени пребывания в воде. 1- текстолит Вч; 2-стеклотекстолит СТ, 3- стеклотекстолит СТ-1 Рис. 8 Зависимость изменения размеров слоистых пластиков от времени пребывания в воде. 1- длина текстолита Вч; 2- длина стеклотекстолита СТ, 3- длина стеклотекстолита СТ-1 После пребывания стеклотекстолитов в воде их механическая прочность несколько падает (20-25%), однако после их сушки при умеренной температуре (порядка 105 ºС) механическая прочность восстанавливается. Падение прочности у стеклотекстолитов обуславливается прежде всего падением прочности стекловолокна, о чем свидетельствует и обратимый характер снижения прочности после сушки. В этом отношении обработка стеклотекстолитов влагостойкими покрытиями несколько защитит во времени от воздействия влаги. Однако такой эффект оказывается недостаточно длительным. У текстолитов после пребывания в течение 6 месяцев при относительной влажности воздуха 98-100% наблюдается падение предела прочности при растяжении на 5%, удельной ударной вязкости на 7%, а предела прочности при изгибе на 50%. Увлажнение влияет не только на механические свойства и изменение размеров слоистых пластиков, но и на степень коробления последних. Как говорилось ранее электротехнические гетинаксы и текстолиты поглощают влагу главным образом через обе поверхности, поэтому они оказываются особенно чувствительными к возникновению коробления при условии неодинакового увлажнения с противоположенных сторон. В этом отношении стеклотекстолиты в гораздо меньшей степени подвержены короблению при неодинаковом увлажнении противоположных сторон. Для избежания данного эффекта следует применять влагостойкие пластики (гетинакс ЛГ, текстолит ЛТ, стеклотекстолит СТВЭ), которые оказываются практически нечувствительными к одностороннему увлажнению.
Выводы.
- Слоистые пластики являются анизотропными материалами. Их свойства неодинаковы в различных направлениях.
- Анизотропия у слоистых пластиков наблюдается как в механических, так и электрических свойствах.
- Рассмотренные в данной статье слоистые пластики не всегда могут конкурировать с металлами и существенно уступают им по механическим свойствам. Однако, в отличие от металлов слоистые пластики обладают электроизоляционными свойствами, имеют меньшую теплопроводность и в 3-4 раза меньший вес.
- При нагревании слоистые пластики существенно теряют свои физико-механические свойства, наиболее устойчивыми к нагреванию является стеклотекстолит СТ-ЭТФ.
- Увлажнение влияет не только на механические свойства и изменение размеров слоистых пластиков, но и на степень коробления последних. Электротехнические гетинаксы и текстолиты поглощают влагу через обе поверхности, они особенно чувствительны к короблению. Стеклотекстолиты в гораздо меньшей степени подвержены короблению.
- Фактические физико-механические показатели слоистых пластиков значительно (в большую сторону) отличаются от нормированных в соответствующих ГОСТ (ТУ). Главное значение здесь имеют параметры технологического процесса производства (соответствие требованиям НТД применяемых сырьевых материалов, соотношение связующее-наполнитель, правильный выбор режимов пропитки и прессования, четкое соблюдение всех технологических этапов производства).
