Замена крестовин рулевого вала
После не совсем удачного эксперимента с кубиками, решил заменить крестовины рулевого вала. Люфт верхней крестовины был обнаружен при обращении в автосервис с жалобой на посторонние стуки в рулевой.
Были приобретены крестовины GMB ST-1639.
Менять решил сам, вооружившись отчётами с Х-Трейл форума.
Для начала, фиксируем руль ремнём безопасности. Сверху наклеиваю несколько полосок бумажного скотча, чтобы было легче отследить изменение положения руля.
Также маркером ставлю метки на рулевом валу, ЭУРе и рулевой рейке.
Рулевой вал начинаю откручивать снизу, от рулевой рейки. Для этого нам понадобится головка на 16. После выкручивания болта рулевой вал с рейки всё равно не снимешь – мешает втулка внутри вилки. Её нужно вытолкать наружу, при этом она должна зайти внутрь чашки с другой стороны вилки. Но у меня не особо это получилось, я начал выбивать эту втулку стуча по вставленной отвертке молотком – в итоге, втулка вместе с этой чашкой вывалилась на пол. Пришлось впоследствии собирать и закернивать её обратно.
Откручиваем вал сверху от ЭУРа. Со шлицов вал сходит с трудом, нужно немного подстукивать молоточком. Ну, или резко выдёргивать его вниз.
Чтобы выпрессовать старые крестовины из вилок, сначала нужно убрать закернения. Я делал это дрелью с помощью шарошки.
Для выпрессовки крестовин использовал подходящие по размеру головки и тиски. С одной стороны применил головку на 9 (ей вдавливаем крестовину внутрь вилки), с другой (куда выдавливается чашка крестовины) – головка на 17.
Выпрессовке сильно мешали вставленные ранее кубики. Вытащить их было намного труднее, чем засовывать. Только после обильного поливания их силиконовой смазкой и такой-то матери, удалось выковырять их из вилок. Выкидывать их не стал, может, пригодятся когда-нибудь.
Выдавленная чашка выходит с обратной стороны вилки примерно на половину, пытался её вытащить пассатижами, и в тиски зажимал – никак не идёт. Пришлось сначала зачищать отверстие со стороны вдавленного подшипника, затем выдавливать крестовину в эту сторону – зачищать с другой стороны – и только после этого удалось, зажав выступающую чашку в тисках, снять её с самой крестовины.
Всё то же самое пришлось проделать с другой крестовиной. Короче, провозился с ними целый час.
Можно было, конечно, вооружиться болгаркой и распилить старые крестовины. Но хотелось всё сделать аккуратно.
Зачистил отверстия в вилках и начал запрессовывать новые крестовины. Чтобы при этом не слетели чашки с неиспользуемых пока сторон крестовины – обмотал их изолентой.
Запрессовывал так же в тисках, стараясь чтобы чашки входили ровненько в отверстия вилок. Вилки сбрызнул предварительно силиконом. После того, как полностью обжал вилку, при помощи всё той же головки на 9 заглубил чашку до конца внутрь. Вот не знаю сейчас, правильно я сделал, так как чашки получились утоплены немного глубже, чем родные. Хотя, может, у родных был чуть другой размер – 1640, например. У меня чашки получились плотно прижатыми к резиновым манжетам, закусываний при вращении я не увидел – так что, думаю, нормально всё будет.
Кстати, на старых крестовинах манжеты были только на одной из них, не помню на какой.
После установки новых крестовин, обязательно нужно закернить их. Я пользовался керном, металл вилок очень мягкий, никаких сложностей не возникло.
Также собрал и закернил обратно чашку со втулкой с нижней вилки, которая рассыпалась у меня при снятии вала.
Решил что-нибудь сделать и с самим валом, а именно, с люфтом в шлицевом соединении телескопа. Ранее я вставлял туда несколько канцелярских резинок – такой способ был подсмотрен на форуме.
Сейчас решил сделать немного по-другому. Выдвинув вал на всю длину, я намотал изоленты на тонкий вал с таким расчетом, чтобы он плотно заходил в верхний толстый вал, исключив тем самым возможные люфты. Также обстучал вал молотком со всех сторон в месте соединения обоих валов.
Многие советуют набить верхний вал густой смазкой, чтобы убрать люфт в шлицах. Но у меня такой смазки не было, поэтому оставил так.
Установку рулевого вала обратно начинаем с нижней части. Наживляем болт, после этого вставляем верхнюю часть в шлицы ЭУРа. Изначально шлицы были полностью сухие, я решил смазать их смазкой для подшипников.
Шлицы довольно мелкие, поэтому промахнуться с выставлением руля прямо, даже с учётом того, что он был предварительно зафиксирован, очень просто. Что, собственно, у меня и произошло. Вал натягиваем на шлицы, подбивая снизу молотком.
После этого, затягиваем до конца верхний и нижний болты и едем проверять правильность установки руля. Я катался по территории на работе, прямых участков там немного, поэтому пришлось раза 3-4 переставлять вал сверху туда-сюда. Однако когда поехал домой, уже на прямой дороге заметил, что руль всё же стоит немного криво. Нужно будет перекинуть на один шлиц вправо, когда будет возможность.
А теперь о главном, о результате. К сожалению, шум полностью не исчез. Вроде немного меньше брякает, но совсем немножко. Жаль, я был почти уверен, что решу проблему заменой крестовин. Ведь на сервисе, при зажимании верхней крестовины звук почти пропадал.
Теперь остается попробовать подтянуть рейку. Попрошу мастеров, когда поеду на ТО.
Если не поможет – смирюсь и буду ездить так.
P.S. А сейчас проехался по району — вроде и не так уж гремит, как раньше. Во всяком случае, на асфальте практически не слышно. Так что эффект всё же есть.
Порядок замены крестовины рулевого вала
Технология может зависеть от конкретного автомобиля: необходимо учитывать его комплектацию, конструктивные и технологические особенности, прочие нюансы. В любом случае машину нужно поднять на подъемнике или проводить работы на смотровой яме.
Для осмотра и снятия крестовины необходимо демонтировать рулевой вал. Его замена осуществляется с использованием тисков и прочего специального инструмента (в частности, выполняются операции развальцовки, запрессовки и пр.). Поэтому при отсутствии надлежащих навыков и квалификации лучше обратиться в автосервис — только в этом случае можно рассчитывать на безупречное качество работ. Специалисты проведут работы согласно заводским технологиям, с использованием сертифицированных деталей и предоставлением официальной гарантии.
Дополнительная информация по теме:
Нужна консультация специалиста?
Заполните форму, и наш специалист свяжется с Вами в ближайшее время. Он ответит на интересующие вопросы и оформит заявку на ремонт.
Ремонт и замена кардана рулевого вала
Четкая управляемость автотранспорта является залогом безопасного вождения. В процессе эксплуатации авто все штатные узлы и механизмы подвергаются воздействию динамических нагрузок, которые способны спровоцировать неполадки или поломки. Именно по этой причине своевременная проверка состояния кардана рулевого управления является обязательной процедурой для каждого автовладельца.
Ремонт рулевого кардана, а также его диагностику и выявление неисправностей должен выполнять опытный профессионал, поскольку качественная реставрация требует использование специализированного инструмента и оборудования, а также наличие определенных навыков и знаний. В противном случае результат может быть плачевным.
Диагностика состояния механизмов
На проблемы с карданом обычно указывает характерное постукивание, которое возникает во время передвижения на авто по неровной поверхности. Однако нетипичные звуки могут быть следствием износа и иных узлов или механизмов подвески транспортного средства. Лишь профессиональная диагностика дает возможность установить истинный источник шума.
Сегодня в машинах используется несколько типов карданов.
- Двухопорные конструктивные элементы отличаются наличием двух точек крепления от заднего моста к КПП, а также отсутствием подвесного подшипника.
- Трехопорные карданные валы имеют подвесной подшипник, который соединяет две части конструкции механизма.
- Четырехопорный вал, соединенный парой подвесных подшипников, имеет конструкцию из трех частей.
Ремонт, обслуживание или замена кардана рулевого вала каждого конкретного типа имеет свою специфику и нюансы.

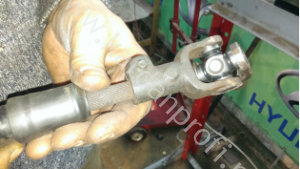

Замена крестовины рулевого кардана
Измерить параметры данного конструктивного элемента может каждый владелец автотранспорта. Для этого потребуется штангенциркуль или же обычная линейка. Данными инструментами легко определить длину крестовины и диаметр её чашки, которые измеряются в миллиметрах и имеют обозначения L и D, соответственно.
Приобретая крестовину, необходимо брать в расчет тип её крепления, который может предусматривать использование стопорных колец или крышек, а также кернение. Отметим тот факт, что в последнем случае (когда деталь фиксируется посредством кернения) замена может быть осуществлена лишь на специализированном оборудовании, после чего требуется выполнить процедуру балансировки узла.
Смена крестовин в рулевых карданчиках
Рулевые карданчики – это конструктивные элементы системы управления транспортным средством, которым обязательно нужно уделить внимание в случае возникновения таких неприятностей, как:
- затрудненное проворачивание «баранки»;
- люфт рулевого колеса;
- стуки и посторонние шумы.
Рассматриваемых элементов в машине два. Один карданчик располагается за щитом двигателя под капотом авто. Он примыкает к рулевой рейке. Второй же находится в салоне транспортного средства, а точнее, в ногах водителя. Внешний карданчик подвержен более интенсивным воздействиям, поскольку он функционирует в неблагоприятной среде. Однако и внутренний аналог периодически выходит из строя.
Для монтажа рассматриваемых деталей необходимо иметь ключи на 10 и 12. В процессе руль должен быть зафиксирован и заблокирован в центральном положении, поскольку без карданчика его поворачивание может привести к обрыву шлейфа.
После фиксации руля следует ослабить хомут пыльника. Далее выкручиваются крепежные элементы нижнего карданчика на рейке, а также болт обеспечивающий соединение двух рассматриваемых конструктивных элементов.
Следующим этапом является демонтаж нижнего карданчика, для чего его нужно подать последовательно вверх и вниз. Верхний же аналог демонтируется просто. Необходимо лишь открутить бол, который его фиксирует.
Целесообразность замены конструктивных деталей кардана рулевой колонки определяется путем проверки подвижности подшипников и люфта крестовины. При обнаружении критических дефектов или неисправностей придется приобрести новый карданчик, крестовину или подшипники, в зависимости от того, какая деталь вышла из строя.
Монтаж крестовины GMB
Данная деталь должна маркироваться цифрой 1638, в которой зашифрована ширина крестовины и рекомендуемый диаметр подшипников. Допускается использовать запчасти с маркировкой 1640, однако трудности, связанные с кернением после монтажа детали трудно назвать оправданными.
Чтобы выполнить замену крестовины, необходимо подготовить соответствующий инструмент. В этот список входит отвертка, молоток и тиски, а также оправка и выжимка. После снятия карданчиков, используя тиски, в сторону выдавливается крестовина. Молоток может понадобиться для того, чтобы выбить подшипник, который не снялся с детали сразу. Та же операция производится и с противоположным подшипником. В итоге половина карданчика становиться свободной, а со второй его части крестовина выпрессовывается аналогичным образом.
Далее устанавливается новая деталь и закерниваются подшипники. Это финальный этап ремонтно-восстановительных работ, который завершается установкой карданчиков в штатные места. Убедившись, что все конструктивные элементы находятся на своих местах, остается лишь затянуть крепежные болты.
Заключение
Не только уровень комфорта вождения, но и безопасность езды напрямую зависит от состояния кардана рулевого вала. Поэтому при обнаружении неисправностей данного узла посещение сервисного центра нельзя откладывать в «долгий ящик». Ремонт рекомендуется провести как можно быстрее.
Наш сервисный центр предлагает подобную услугу по умеренной цене и в предельно сжатые сроки. Для этого мы имеем необходимое оборудование для диагностики и ремонта, запчасти и мастеров, обладающих огромным опытом. К тому же, на все работы и используемые комплектующие мы даем фирменную гарантию.
Популярные тэги в статьях
Замена крестовины рулевого карданчика
Все началось прошлой зимой…
Случалось что при повороте руля, его подклинивало и приходилось руль чуть ли не дергать чтоб повернуть. Естественно как и большинство, для временного облегчения зафигачил его ВДхой и успокоился, вроде помогло…Летом все было нормуль…иногда только проявлялись небольшие скрипы…и т.к. сейчас зима уже на носу, поэтому менять однозначно!
Естественно перед заменой крестовины изучил все нюансы, как че снимать, как выпрессовывать и запресовывать и т.д. кстати, если кому пригодится, имеется очень подробную видяху где мужики меняли крестовину
Была куплена крестовина TOYO ST-1639
И так…в салоне болт кардана открутил легко, под капотом посложнее, делал все на яме. Трудности образовались когда пришло время сдергивать кардан с рейки… Все приржавело, стучал по ней долго, в итоге через пол часа я ее кое как сдернул.
Несмотря на ржавчину, крестовина в руках поворачивалась хорошо, имелся люфт 0.5-1мм.
Далее распрессовка. Имея большие тески, выпрессовал стаканы при помощи головок, стаканы выгонял наружу, тем самым убирая старую керновку. Кстати, очень удивился, керновка была заводская, т.е. крестовину еще ниразу не меняли…неужели она проработала с 2001 года…ппц.
Снял крестовину и…
да ей просто пздец! в одном стакане подшипники даже отшлифовались, в другом просто все зарасло…
Карочь. аккуратно запрессовал новую крестовину, все проверил, закернил. И поставил обратно. Т.к. работал один, изрядно поеб-ся с ее установкой. Сунул в салон, еле затолкал ее в верхний кардан (руль заранее заблокировал, чтоб не крутился если что) места просто очень мало чтоб ее держать и одновременно засовывать в верхний кардан. При одевании на рейку, заходил очень сложно, пришлось вбивать… в итоге засадил на место, все закрутил. ОК. И вроде руль заблокировал чтоб он не крутанулся и положение не сбилось, но сука, в конце концов на один зуб промахнулся, ща руль ушел чуток влево, терпимо канешь, но не привычно. Все таки неудобно одному эту крестовину менять! Как время будет сниму ее с рейки и поставлю ровненько!)
Руль стал крутиться гораздо легче! и еще, до этого на мелких кочках постоянно било в руль, сейчас все прошло, никакой отдачи в руль на кочках!)))
PS 10.2019 установленная крестовина стала болтаться в кардане, появился люфт, биение и хруст, как показало вскрытие, закерненные места раздрочились и крестовина стала гулять, в следствии чего внутрь попала всякая грязь. В итоге купил новый карданчик фирмы SAT и закрыл ее пальником рейки от оки. Сейчас все отлично, будем наблюдать…
