Контрольная лампа зарядки аккумулятора
Так случилось что на моем автомобиле установлен генератор Г-222 (Они шли на автомобилях до 1988 года судя по документации, и некоторым сайтам). Генератор рабочий и нареканий на него нет только лампа контроля заряда АКБ никогда не горела. Дело в том что на генераторе есть вывод 15 который подключался к реле контроля зарядки РС702 Которое и коммутировало роботу лампочки контроля. Менять из за этого генератор на новый очень не хотелось, тем более что старый полностью справляется со своей роботой, а лампочка все го лишь причина не правильной коммутации. Лампочка для автомобиля очень важна, по ней можно быстро определить обрыв ремня или выход из строя генератора поэтому вопрос ее работы меня очень волновал. Когда-то я уже пытался востановить роботу лампочки но не хватило или настойчивости или знаний или хорошего совета. Думаю многие с этим столкнуться попав на сайт который ввел в заблуждение и меня.
Сайт достаточно известный www.autoprospect.ru и я не раз находил на нем нужную мне информацию но в тот раз попался.
В чем же дело спросите вы?! Рассказываю на сайте предлагают две схемы подключения с генератором 37.3701 и прочих модификаций (Нас особо не интересует)
И схема включения генератора Г-222 которая мне и была нужна.
Не доверять именитому сайту причин не было (как оказалось зря). Вызвонил проводки, взял реле, подключил согласно схеме, а воз и ныне там… Лампочка контроля как не горела так и не горит. И я застопорился. Но потом меня надоумило поискать схемы включения на других автомобилях и я нашел схему включения генераторов старого и нового образца на автомобилях 2105-04.
На первый взгляд как и на схемах 2107 отличие только в реле контрольной лампы. Коричнево-белый в первом случае на генератор а во втором на реле РС-702. Но давайте взглянем повнимательней. На схеме включения нового генератора лампочка контроля с комбинированного прибора уходит оранжевым проводом на назад в блок предохранителей как и в случае с обеими схемами для 2107. А вот на второй схеме так же приходит бело-коричневый но с лампочки уходит уже не коричневый а бело-черный провод причем очень важно что уходит он на землю. Вот в том и есть весь нюанс и ошибка на схеме для 2107 и генератора Г-222.
Думаю проблема вся в том что тот кто рисовал рисунки для сайта в электрике полный ноль увидел два одинаковых на первый взгляд рисунки, нашел отличия как для него казалось только в присутствии реле РС-702 а все остальное банальный «Copy-Paste», что потом привело к головной боли.
Когда это осознаешь ошибка становится видна не вооруженным глазом.
Если еще раз посмотреть на неверную схему приведенную на сайте то видно что при срабатывании реле РС-702 у нас получается кольцо (показано красной линией) и лампочка в цепи просто не может гореть так как через нее нет цепи у нее по обеим сторонам одинаковые +12 от включенного зажигания.
Правильная схема выглядит вот так
Нужно оторвать второй провод от лампы который идет на +12 при зажигании и посадить его на землю чем я и занялся.
Провод на приборке идет не очень удобно, после него оранжевый еще подается на лампочку недостаточного уровня тормозной жидкости и мне пришлось разрезать дорожки.
и сделать перемычки
Маленькое лирическое отступление. Зная теперь где у меня +12 от включенного зажигания я убрал сопли от подсветки приборки которые у меня шли к желто-синему проводу кнопки от печки печки
и запаялся подсветкой прямо в приборку
Места своего вмешательства замазал цапонлаком от греха и окисления подальше.
Ну и результат ради того для чего все то затевалось
поворачиваем ключ зажигания и наслаждаемся
лампочка как ей и положено горит, потом заводим двигатель и она по естественных причинах тухнет 🙂
А теперь еще интереснее. Пока писал вам статью «покурив» эту схему еще немного я дошел до мысли посадить на землю 87 контакт реле
при таком подключении сохраняется работоспособность схемы 🙂 для меня это уже поздно но кому то из вас явно пригодится. Не меняя схемы приборной панели оранжевый +12 через лампочку попадет на коричнево-белый провод и вернется к реле, при замыкании реле РС702 коричнево-белый провод коснется земли и лампочка загорится.
Что и как делать решать конечно вам, но думаю моя статья некоторым из вас поможет победить проблему с лампочкой, и с экономит немалые средства на покупку нового генератора особенно если старый хорошо работает но его плохо подружили с проводкой автомобиля.
Ну и извлеките урок что и на проверенных сайтах пишут (и рисуют 🙂 ) полную ахинею, и для результата нужно проконсультироваться с несколькими источниками.
Замена реле лампы заряда АКБ на ВАЗ 2101-ВАЗ 2106
Добро пожаловать!
Реле лампы заряда АКБ – данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание.
Примечание!
Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!
Краткое содержание:
- Замена реле лампы АКБ
- Дополнительный видео-ролик
Где находиться реле лампы заряда АКБ?
Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.
Когда нужно менять реле лампы заряда АКБ?
На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.
Примечание!
При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!
Как заменить реле лампы заряда аккумуляторной батареи на ВАЗ 2101-ВАЗ 2106?
Снятие:
В реле снятия нет ничего сложного, видите на фото ниже красными стрелками винты указаны, вот их выверните и под одним винтом ещё проводок находиться, его тоже аккуратно отсоедините после того как винты будут вывернуты и по необходимости, от ржавчины или же ещё от чего либо зачистите его аккуратно шкуркой, так же синими стрелками указаны провода которые подсоединяются к реле, самое главное запомните раз и на всегда, перед тем как начать отсоединять провода промаркируйте какой куда подходит при помощи маркера, или же всё на телефон снимите и в обратной последовательности каждый провод на своё место подсоедините, а иначе реле просто работать не будет и лампа постоянно у вас будет гореть.
Установка:
Вся установка в обратном порядке происходит, кстати если провода у вас отсоединились довольно легко, то сдвиньте резиновые наконечники вдоль их и подожмите сами клеммы немного плоскогубцами, чтобы провода лучше держались.
Дополнительный видео-ролик:
Если хотите узнать как разобрать это реле и как его проверить на исправность, тогда просмотрите видео-ролик который расположен ниже:

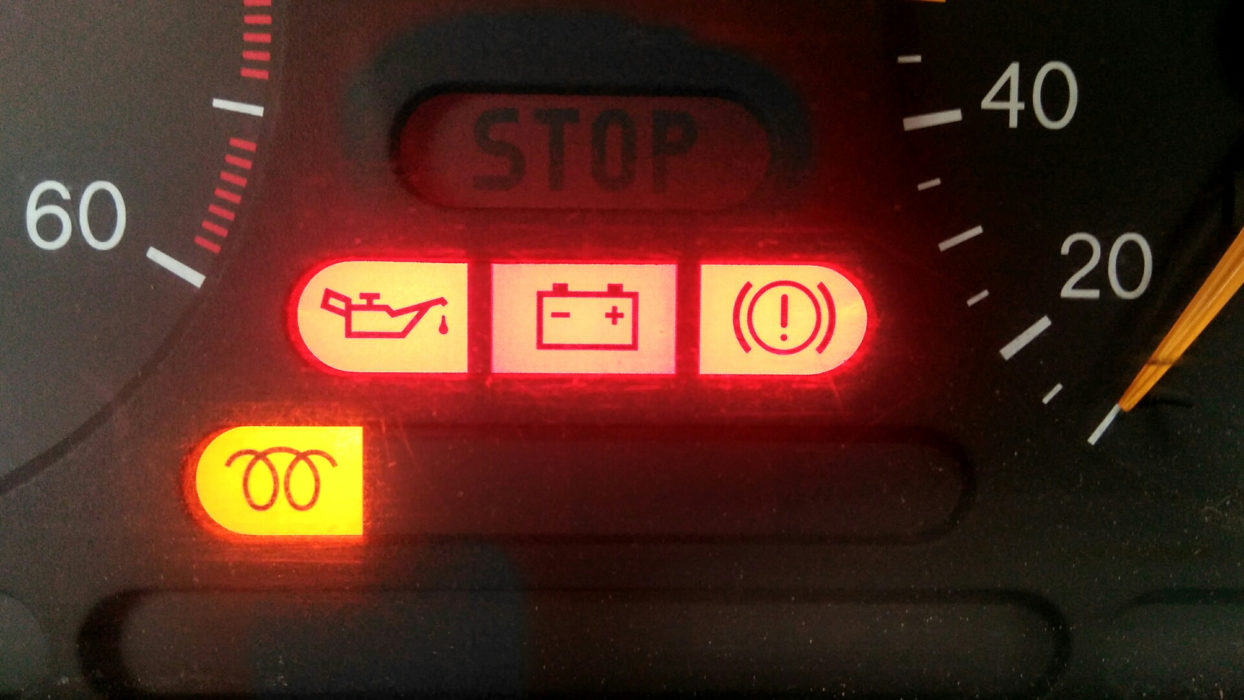

Загорелась лампочка зарядки аккумулятора на ВАЗ 2107 — что делать?
На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор.
Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.
Причины свечения лампочки зарядки аккумулятора
Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия.
Причинами свечения лампы на панели приборов являются:
- Ослабевание натяжения ремня генератора, а также его износ и повреждение.
- Сгорает плавкая вставка предохранителя.
- Неисправность реле-регулятора, или выпрямительного(диодного) моста.
- Возникновение обрыва в обмотке генератора.
- Ухудшение контакта на клеммах аккумулятора.
- Истирание графитовых щеток на генераторе.
- Отсутствие контакта «массы».
Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.
О чем может свидетельствовать постоянно горящая лампа зарядки АКБ
Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.
Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет.
Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.
Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.
Нарушение контакта на выводах АКБ
Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).
Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.
Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.
Ослабление натяжения или повреждение ремня генератора
При наличии неисправности требуется произвести проверку состояния приводного ремня генератора. В случае его обрыва, зарядка поступать не будет вовсе, а вот когда аккумулятор получает заряд, но в недостаточном количестве, то причиной может быть его деформация. В процессе функционирования ремень растягивается, поэтому могут возникать «проскальзывания».
Ремень необходимо подтянуть или заменить, для чего понадобится немного времени. При своевременной замене ремня, в дороге не случится никаких непредвиденных ситуаций. Кроме того, новый ремень стоит в десять раз меньше, чем новый аккумулятор.
Отсутствие контакта вывода генератора с массой
Для этого следует проверить качество соединения не только минусовой клеммы на АКБ, но еще и все контакты на корпусе генератора. В процессе эксплуатации их крепления могут ослабнуть или окислиться, что непременно станет причиной снижения величины зарядного тока.
Устраняются поломки такого типа подтягиванием контактов гаечным ключом. Окисления устраняются при помощи WD-40 и наждачной бумаги. Для защиты контактов от воздействия влаги, их необходимо смазать.
Неисправность реле регулятора
Еще надо проверить реле контрольной лампы заряда, которое отвечает за включение и отключение лампы заряда на панели приборов. Когда запускается двигатель, и вращается шкив генератора, вырабатывая ток, реле подает сигнал на контрольную лампу для ее отключения.
Принцип работы реле регулятора заключается в выполнении следующих действий:
- Когда включается зажигание, то происходит протекание тока через замкнутые контакты на реле. Этот ток проходит от АКБ, и поступает к контрольной лампе или индикатору.
- При старте двигателя, происходит включение генератора. Генератор вырабатывает зарядный ток, который поступает на катушку в реле.
- Под воздействием тока, происходит притягивание сердечника, и размыкание контактов. Лампа индикации на панели приборов при размыкании контактов гаснет.
Чтобы устранить поломку, понадобится заменить реле, которое находится на ВАЗ 2107 под капотом. С правой стороны на правом брызговике расположен блок, где и находится необходимое реле. Для проверки исправности устройства, можно воспользоваться соседним реле.
Неисправности генератора
Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.
Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107.
Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.
Неисправность диодного моста и предохранителя
Чтобы удостовериться, что причиной неисправности является не предохранитель, его следует проверить. Он находится на ВАЗ 2107 под капотом возле реле. Он нумеруется обозначением F10.
Как видно, устранить поломки на семерке не составляет большого труда. Самое главное — это отыскать причину, вооружившись необходимыми инструментами и приборами. Для этого не понадобится посещать автосервис, и платить большие деньги за то, чтобы вам почистили окислившиеся клеммы АКБ.
Мы уже не раз сетовали, что сегодня водителям все труднее и труднее диагностировать собственные автомобили, особенно на ходу. Инструментарий постоянно сокращается. Скажем, вольтметры вымерли с приборных панелей как мамонты, а о всех проблемах с зарядкой водитель узнает постфактум из сообщения лаконичной сигнальной лампы. Но и с лампой не все так безоблачно, в автошколах о ней не рассказывают, в инструкции к авто – только фраза «обратитесь в сервисный центр». Большинство водителей примерно представляют, что она отвечает за зарядку, но вот как конкретно и что именно показывает – в этом уже разбираются не все.
Принцип работы сигнальной лампы
О том, как работает генератор, мы уже не раз писали, повторяться бы не хотелось. Принцип работы контрольной лампы завязан на генератор, хотя все-таки это отдельный элемент.
Все довольно просто. К контрольной лампе подходят две электрические цепи, которые в упрощенном виде выглядят так:
- Первая цепь от лампы тянется через блок предохранителей к замку зажигания, от него к генератору и далее к аккумулятору.
- Вторая цепь напрямую соединяет генератор и контрольную лампу.
Возникает вопрос – зачем две цепи и почему они обе соединены с генератором? В этом и суть. Контрольная лампа зависит от тока на обоих входах, когда напряжение одинаково – лампа гаснет, когда различается – горит.
Представьте, мы включаем зажигание. В первой сети от аккумулятора пришло напряжение на контрольную лампу, а во второй пусто, двигатель-то не работает, генератор ток не вырабатывает, поэтому лампа загорается. И будет гореть до тех пор, пока включено зажигание.
Но потом мы заводим мотор, начинает работать генератор и напряжение появляется во второй цепи, более того, первая цепь начинает тоже работать от генератора. На выводы контрольной лампы подается одинаковое напряжение, и она гаснет. Некоторые водители считают, что горение контрольной лампы перед пуском мотора это диагностика системы, но на самом деле автомобиль ничего не прозванивает и не проверяет, просто определяет пошла ли зарядка или нет.
А теперь представим, что в дороге генератор сломался. Во второй цепи напряжение пропало, а вот в первой питание все равно продолжает поступать, но уже от аккумулятора, поэтому сигнальная лампа снова загорается.
Если лампочка горит
В некоторых статьях по ремонту безапелляционно указывается, что горящая лампа это обязательно проблемы с генератором.
Как не трудно убедиться из принципа работы, гореть лампа может и по другим причинам.
- Разрыв цепи между замком зажигания и лампой.
- Разрыв цепи между генератором и лампой.
Методом исключения эти проблемы легко диагностировать, в первых двух случаях лампа не будет загораться при включении зажигания, а в третьем будет гореть, хотя мультимер покажет, что зарядка аккумулятора идет. Ремонт муторный, но простой – проверяем контакты, прозванием провода, меняем выгоревшие части, восстанавливаем целостность цепи.
Справедливости ради заметим, что такие ситуации все-таки не очень часты, и в большинстве случаев действительно к возгоранию лампы приводят проблемы с генератором, хотя на различных форумах нам доводилось встречать истории водителей, которые много раз проверяли исправный генератор, хотя проблема была именно в цепях контрольной лампы. Всегда стоит держать в голове такую возможность.
Во всех перечисленных выше ситуациях зарядка все равно идет и можно продолжать движение, но все-таки есть смысл заняться ремонтом. Если лампа АКБ постоянно горит, она ничего не сообщит если действительно сломается генератор, а от этого никто не застрахован.
Особенности устройства
Реле типа РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле устанавливается в отсеке двигателя, на верхней части брызговика правого колеса.
Обмотка реле (при работающем генераторе) находится под выпрямленным фазным напряжением генератора. Оно равно примерно половине напряжения генератора. Если напряжение между зажимом «30» генератора и «массой» равно 13,8-14,5 В, выпрямленное фазное напряжение составляет 5_7 В.
Контактами реле замыкается цепь питания контрольной лампы 7 (см. рис. 8.5). При включении зажигания, когда двигатель (и, следовательно, генератор) еще не работает, через контакты протекает ток от аккумуляторной батареи. Лампа горит.
После пуска двигателя и при движении автомобиля лампа должна гаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.
Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправностях либо в генераторе или регуляторе напряжения, либо о неисправности самого реле (обрыв обмотки и т. д.).
