Диагностика сцепления и заднего сальника коленвала
На необходимость регулировки или замены элементов сцепления могут указывать различные симптомы. Чаще всего это посторонние звуки, наблюдающиеся при включении передач, плохое ускорение при довольно бодром наборе оборотов на высших передачах или движении на подъем. Чтобы выявить истинную причину подобных явлений, требуется тщательная диагностика работы трансмиссии.
Основные признаки неисправности выжимного подшипника, ведомого и нажимного дисков сцепления
Перед проведением диагностики необходимо убедиться в правильной регулировке троса сцепления. При идеальной работе сцепления передачи (при условии выжима педали «в пол») включаются и выключаются легко и без посторонних звуков.
О значительном износе выжимного подшипника свидетельствует сильный гул, раздающийся из картера сцепления при заведенном двигателе. Проще всего услышать его на нейтральной передаче, когда автомобиль стоит неподвижно. Если при нажатии на педаль сцепления до упора звук исчезает – выжимной подшипник требует замены.
Для проверки ведомого диска сцепления необходимо резко нажать на педаль газа, двигаясь на 4-й передаче. Отсутствие заметного ускорения сопровождающееся увеличением оборотов двигателя свидетельствует о том, что контакт ведомого диска и маховика недостаточный. На этот факт также указывает появление специфического запаха, вызванного трением фрикционных накладок о маховик и нажимной диск. Аналогичная картина может наблюдаться при движении в подъем на низших передачах.
Визуальная проверка износа элементов сцепления
Определить причину неполадок наиболее объективно можно после снятия сцепления и его разборки. На выжимном диске не должно быть трещин, глубоких царапин и иных повреждений. Допустимое расстояние от верхнего края фрикционных накладок до заклепок – 0,2 мм, допустимое биение диска – 0,5 мм. Диск нуждается в замене в том случае, если его поверхность замаслена или пришли в негодность пружины-демпферы.
Не должно быть видимых следов повреждений (трещин, задиров, царапин и т.п.) и на поверхности маховика, нажимного диска и диафрагменной пружины корзины сцепления.
Спасибо за подписку!
Особое внимание необходимо обратить на место соприкосновения с выжимным подшипником и состояние опорных колец пружины.
Проверка состояния заднего сальника коленвала
При снятии сцепления наиболее удобно производить проверку и замену заднего сальника коленчатого вала. Характерным признаком его выхода из строя является замасливание ведомого и нажимного дисков и маховика. Аналогичный симптом может быть выявлен и при износе сальника первичного вала КПП, поэтому важно определить какой вид масла (моторное или трансмиссионное) обнаружен на поверхностях.
Предварительную диагностику сцепления на Калине можно выполнить при помощи достаточно простых действий, которые позволят с большой долей вероятности выявить источник проблемы. При этом необходимо как можно скорее произвести более детальный осмотр элементов трансмиссии и устранить причину неполадок, так как в противном случае весьма вероятен более дорогостоящий ремонт.
Диагностика и проверка правильности регулировки троса сцепления
При попытке нажатия на педаль сцепления она проваливается «в пол» без значительных усилий, при этом слышен характерный щелчок или хруст? Скорее всего, вам придется навестить ближайший автомагазин и приобрести там новый тросик сцепления для Калины. Замена троса сцепления достаточно проста и с ней легко можно справиться самостоятельно, не обращаясь в сервисный центр. Впрочем, предварительно стоит наверняка убедиться в выходе троса сцепления из строя.
Проверка целостности троса сцепления и пластмассовых фиксаторов
Выключение сцепления в Калине осуществляется при помощи тросикового привода, один конец которого соединен с педалью, а другой – с вилкой сцепления. В том случае, если трос или его крепления повреждены, связь нарушается, педаль перемещается свободно и ее нажатие не приводит к воздействию на вилку и отведению ведомого диска от маховика. Соответственно, включить какую-либо передачу или переключиться между ними становится невозможно.
Наиболее вероятны в данном случае два варианта: порвался металлический трос сцепления или сломался один из пластмассовых механизмов, при помощи которых он фиксируется на педали сцепления с одной стороны или на вилке сцепления с другой. Выяснить причину можно при помощи визуального осмотра. Если он покажет, что сам трос цел, но разрушен фиксатор, вы вполне возможно сможете добраться до пункта назначения или магазина своим ходом, закрепив трос доступным способом.
Проверка правильности регулировки сцепления
Механизм выключения сцепления в Калине снабжен устройством авторегулировки длины троса, который необходим для компенсации износа фрикционных накладок ведомого диска по мере эксплуатации автомобиля. В связи с этим необходимость регулировки положения педали или длины троса за счет укорачивания его оболочки или хода педали в Калине отсутствует.
При установке нового троса следует откалибровать механизм авторегулировки его длины таким образом, чтобы он установился в правильное положение в соответствии с износом диска сцепления. Для этого необходимо проверить ход наконечника троса в моторном отсеке в месте его крепления к вилке сцепления. При вытянутом по направлению движения до упора тросе расстояние от вилки до пластикового фиксатора должно составить 27 мм. Если оно больше или меньше – требует регулировка.
Спасибо за подписку!
Если после замены трос отрегулирован правильно, а элементы сцепления исправны, то включение и выключение его должно осуществляться без посторонних шумов и заеданий.
Признаком повреждения троса сцепления или его фиксаторов на вилке или педали сцепления свидетельствует свободный ход последней. О неправильной регулировке троса после установки предупреждают посторонние звуки при включении и выключении сцепления.

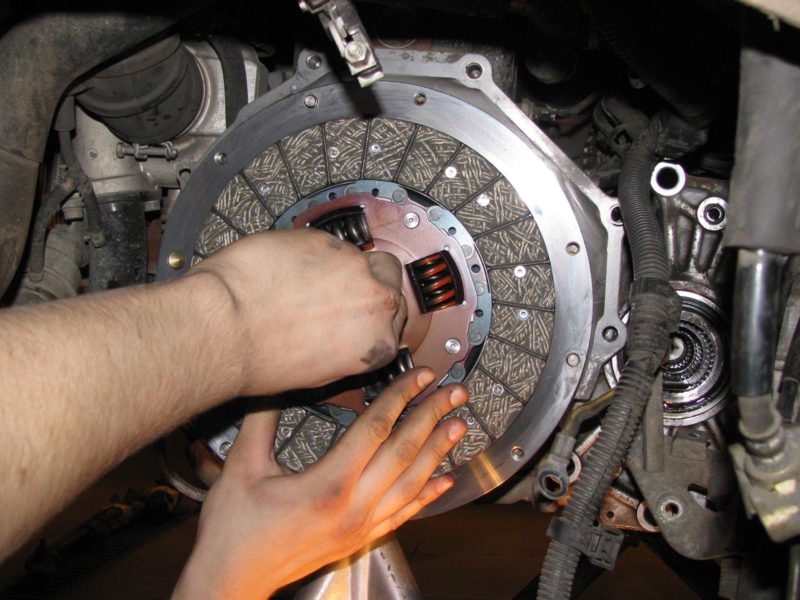

Диагностика сцепления автомобиля своими руками
Шумы и посторонние стуки – стандартные признаки неполадки сцепления, которые могут возникать в самых разных ситуациях. Также при этом имеет место неполное включение или выключение, залипание педали, пробуксовка. Если какая-либо из перечисленных неполадок есть, то необходимо проверить сцепление. Как это сделать? Об этом мы и поговорим в данной статье.
Как проверить сцепление?
Есть несколько методик проверки. Основная базируется на использовании измерительного оборудования, которого у вас, скорее всего, нет. Речь идет о специальном измерительном калибре. Плюс такого способа заключается в том, что диски сцепления не требуют демонтажа – автомобиль достаточно поднять на подъемнике.
На такую проверку уйдет много времени, но зато метод позволит получить точный результат. Такой способ проверки применяется на СТО. Как проверить сцепление на машине еще? Есть и другие альтернативные методы, которые не требуют оборудования.
Проверка при проскальзывании
Такая проверка производится в том случае, если есть предпосылки к неправильной работе сцепления. Но в зависимости от характера поломки методика может отличаться. Самая распространенная ситуация – это проскальзывание сцепления.
В этом случае правильность его работы проверяется следующим образом:
- Ставим автомобиль на ручник.
- Запускаем мотор.
- Активируем третью передачу (можно четвертую).
- Выжимаем сцепление и выдавливаем педаль газа.
Если мотор при этом заглох, то, скорее всего, диск сцепления изношен и требует замены. Однако подобный результат не всегда точен.
Проверка пробуксовки
Как проверить диск сцепления еще? Второй способ не предполагает использования каких-либо специальных методик. Водителю при езде в городском режиме просто необходимо внимательно следить за поведением автомобиля. Например, если машина очень тяжело едет вверх, присутствует запах гари или падение скорости без видимых причин, то имеет место пробуксовка. В этом случае можно попытаться заменить диск сцепления, однако в данном случае виновниками подобного поведения транспорта могут быть и другие элементы системы, а сцепление может оказаться исправным. Так что потребуется дополнительная диагностика.
Когда сцепление «ведет»
Когда сцепление «ведет», то появляются неприятные звуки из коробки передач, а передачи включать становится труднее. В этом случае есть способ, как проверить сцепление:
- Включаем мотор, выставляем нейтральную передачу.
- Выжимаем педаль сцепления.
- Включаем первую скорость.
Если при активации передачи приходится прикладывать усилия и при этом имеют место странные звуки из коробки, то это в первую очередь говорит о том, что диск маховика не отцепляется. Чаще всего подобная проблема решается с помощью прокачки гидравлики и регулировки педали.
Проверка износа диска
Напомним, что диск сцепления обязательно имеет свой ресурс. Многие владельцы автомобилей забывают о нем и меняют только тогда, когда ездить на машине становится некомфортно. В городском режиме движения этот ресурс уменьшается быстро, и если машина «пробежала» около 70-80 тысяч километров в городе, то диск сцепления просто обязан «барахлить». Однако при движении на трассах машина может проехать и более 300 тысяч километров без замены диска сцепления.
Проще всего определить степень износа диска сцепления с помощью хода педали. Для этого необходимо:
- Установить машину на ровную площадку.
- Завести двигатель и прогреть до рабочей температуры.
- Включить первую передачу и медленно отпускать сцепление. При этом нельзя допускать, чтобы двигатель заглох. Обращаем внимание, на каком моменте начинается передача крутящего момента на колеса. При появлении вибрации на кузове машины прекращаем проверку.
Если сцепление начало схватывать в самом начале хода педали, то это говорит о том, что с диском все в порядке и его степень износа либо низкая, либо она вообще отсутствует (диск новый). Если схватывание осуществляется в середине хода педали, то это может свидетельствовать об износе диска, но не всегда. На некоторых машинах может быть подобная регулировка педали, при которой диск схватывает на средине хода педали.
В том случае, если схватывание осуществляется в самом конце хода педали или вообще имеет место пробуксовка, то это говорит об изношенном диске, который требует замены. При наличии запаха гари диск сцепления нужно менять срочно, иначе есть риск повреждения маховика.
Проверка выжимного подшипника
Недостаточно просто знать, как проверить сцепление. Также нужно уметь проверять выжимной подшипник, т. к. этот элемент в системе трансмиссии играет важную роль. Часто его поломку путают с поломкой всей системы сцепления.
Проверка осуществляется при нажатой педали сцепления, т. к. именно в этом положении осуществляется передача крутящего момента на подшипник. Он отходит и тянет за собой диск сцепления. Поэтому не рекомендуют удерживать нажатой педаль сцепления слишком долго, т. к. это оказывает нестабильные нагрузки на данную деталь и ведет к ее быстрому износу.
Явный признак износа подшипника – звуки при нажатой педали сцепления (стуки, шорохи). Впрочем, если подобные звуки появляются в холодное время, то волноваться не стоит. Эта деталь при низких температурах имеет малый коэффициент расширения из-за высокой прочности стали. А сам стакан, где находится узел целиком, имеет высокой коэффициент расширения. Поэтому при нагреве звук должен пропасть.
Кроме этого, имеют место и другие признаки, которые говорят о неисправности сцепления: некорректное переключение передач, невозможность включить некоторые передачи вообще. Также стоит обратить внимание на дергание автомобиля при езде на скоростях.
Как проверить цилиндры сцепления?
При неисправных цилиндрах автомобиль может либо не реагировать на нажатие педали сцепления вообще, либо реагировать неправильно. Часто автовладельцы, у которых не работает главный или вспомогательный цилиндр, жалуются, что автомобиль начинает движение даже при нажатой педали сцепления. Это в первую очередь говорит о неисправном цилиндре. Проверить их достаточно просто: учитывая, что ломаться там особо нечему, нужно только проверить, есть ли подтеки жидкости в салоне (сразу над педалью сцепления и под капотом). Если подтеков нет, то, скорее всего, с цилиндрами все в порядке.
Заключение
Теперь вы знаете, как проверить сцепление. Конечно, высокую точность проверки никто гарантировать не может, поэтому в любом случае при подозрении на неисправность желательно обращаться на СТО. Там точно знают, как проверить сцепление ВАЗ и других марок автомобилей, включая редкие иномарки. На некоторых автомобилях зарубежного производства описанные выше способы не работают.
Как диагностировать сцепление?
Изредка замечаю, что иногда на 4 передаче, когда даёшь газа, появляется ощущение, что колеса пробуксовывают на ходу, но такого естественно нет. То есть обороты увеличиваются, а прироста скорости нет. Это у меня сразу ассоциируется с возможным износом диска сцепления. Но так как сам я езжу не очень часто, и проявлялось это буквально раза три за все время, не могу точно утверждать. Машину пока не очень хорошо знаю, это может быть и ещё что то.
В связи с этим, если кто-то самостоятельно диагностировал у себя такую проблему, был бы благодарен за комментарий, по каким признакам это можно определить наверняка, чтобы попусту не скидывать коробку. Или может есть такая процедура на сервисах?
11 марта 2019 Метки: своими руками
Поделиться:
Lada Калина Хэтчбек 2008, двигатель бензиновый 1.6 л, 81 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Большой Камень
Toyota Corolla, 1993
Citroen C4, 2013
Kia Ceed, 2016
Красноярск
Nissan Qashqai, 2012
Комментарии 24
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
У меня очень тугая педаль стала. Причем пока ездил только на калине, не замечал этого абсолютно. Потом пошел на тест-драйв весты и икса, через пол-часа назад сажусь, пытаюсь включить первую — сначала даже подумал что сломалось что-то или закусило. Настолько разница была ощутима.
Списал на новое авто и прикатался потом. Но осадочек остался.
Потом довелось три месяца поездить на свежей (14 тык пробег) гранте. На калине — сын ездил. Когда опять пересел — даже заглох с непривычки, прямо на дороге. Педаль стала практически сразу после отпускания схватывать, резко. Регулировка тросика никак не повлияла. Смазка вилки тоже не сильно улучшила ситуацию.
Ускорение активное на 3-4 передачах не шло ни в какое сравнение с грантой. Но все-же оно присутствовало.
Пробег был 150 тык. почти.
При замене: износ ведомого диска, лепестки корзины равномерно сточены на примерно половину толщины, целые. Выжимной вполне живой, хоть и с пластиком внутри.
При всем при этом машина ехала хорошо, передачи переключались отлично. Только первую и заднюю приходилось аккуратно включать.
У меня на калине лёгкая педаль, а вот на 11 й напротив, туговато. После того как поездил на Соболе 2 недели неслазя, а у него к слову сцепление гидравлическое, его не чувствуешь практически, вот тут мне очень сложно было привыкнуть к 2111. Вообще тросики надо смазывать в таких случаях, но может дело и в корзине. Кстати опасаюсь, купишь диск сцепления, а на деле ещё и корзину придется менять, разориться можно. А уж если маховик, то вообще молчу… Но это так, опасения)
Маховик норм. был. Мне мастер сказал вообще — можешь только ведомый диск с выжимным заменить.
Взял комплект т.к. надежнее.
