Как устроена батарея тесла

Тяговые литий-ионные батареи Tesla, что внутри?

Тесла Моторс является создателем поистине революционных экомобилей — электромобилей, которые не только выпускаются серийно, но и обладают уникальными показателями, позволяющими их использование буквально ежедневно. Сегодня мы заглянем внутрь тяговой аккумуляторной батареи электромобиля Tesla Model S, узнаем, как она устроена и раскроем магию успеха этой аккумуляторной батареи.

Поставка батарей клиентам осуществляется в таких вот ящиках из ОСБ.

Самая крупная и дорогая запчасть для Tesla Model S – блок тяговой аккумуляторной батареи.

Блок тяговой аккумуляторной батареи находится в днище автомобиля (по сути это пол электромобиля — машины), за счёт чего Tesla Model S имеет очень низкий центр тяжести и великолепную управляемость. Батарея крепится к силовой части кузова при помощи мощных кронштейнов (см. фото ниже) или выполняет роль силовой – несущей части кузова авто.

По данным североамериканского Агентства по защите окружающей US Environmental Protection Agency (EPA) одного заряда тяговой литий-ионной аккумуляторной батареи Tesla с номинальным напряжением 400В DC, ёмкостью 85 кВт·ч хватает на 265 миль (426 км) пробега, что позволяет преодолевать наибольшую дистанцию среди подобных электромобилей. При этом от 0 до 100 км/ч подобная машина разгоняется всего за 4,4 секунды.

Секрет успеха Tesla Model S – это высокоэффективные цилиндрические литий-ионные батареи высокой энергоёмкости, поставщик базовых элементов известная японская фирма Panasonic. Вокруг этих батарей ходит немало слухов.

Один из них – это не влезай, убьёт!

Один из владельцев и энтузиастов Tesla Model S из США решил полностью разобрать использованную батарею для Tesla Model S энергоёмкостью 85 кВт·ч, чтобы детально изучить её конструкцию. Кстати, её стоимость, как запчасти, в США составляет 12 000 USD.

Сверху блок батареи размещено тепло и звука изоляционное покрытие, которое закрывается толстой полиэтиленовой плёнкой. Снимаем это покрытие, в виде ковра и готовимся к разборке. Для работы с батареей необходимо иметь изолированный инструмент и пользоваться резиновой обувью, и резиновыми защитными перчатками.

Батарея Tesla. Разбираем!

Тяговая аккумуляторная батарея Tesla (блок тяговой аккумуляторной батареи) состоит 16 батарейных модулей, каждый номинальным напряжением 25В (исполнение батарейного блока — IP56). Шестнадцать батарейных модулей соединены последовательно в батарею с номинальным напряжением 400В. Каждый батарейный модуль состоит из 444 элементов (аккумуляторов) 18650 Panasonic (вес одного аккумулятора 46 г), которые соединены по схеме 6s74p (6 элементов последовательно и 74 таких групп параллельно). Всего в тяговой аккумуляторной батарее Tesla – 7104 таких элементов (аккумуляторов). Батарея защищена от окружающей среды посредством использования металлического корпуса с алюминиевой крышкой. На внутренней стороне общей алюминиевой крышки имеются пластиковые накладки, в виде плёнки. Общая алюминиевая крышка крепится винтами с металлическими, и резиновыми прокладками, которые герметизируются, дополнительно силиконовым герметиком. Блок тяговой аккумуляторной батареи разделен на 14 отсеков, в каждом отсеке размещен батарейный модуль. В каждом отсеке сверху и снизу батарейных модулей размещены листы прессованной слюды. Листы слюды обеспечивают хорошую изоляцию батареи электрическую, и тепловую от корпуса электромобиля. Отдельно спереди батареи под своей крышкой размещены два таких же батарейных модуля. В каждом из 16 батарейных модулей имеется встроенный блок BMU, который соединён с общей системой BMS, которая управляет работой, следит за параметрами, а так же обеспечивает защиту всей аккумуляторной батареи. Общие выводные клеммы (терминал) находится в задней части блока тяговой батареи.

До того, как полностью её разобрать, было замерено электрическое напряжение (оно составили около 313,8В), что говорит о том, что батарея разряжена, но находится в рабочем состоянии.

Батарейные модули отличается высокой плотностью элементов (аккумуляторов) 18650 Panasonic, которые там размещены и точностью подгонки деталей. Весь процесс сборки на заводе Tesla проходит в полностью стерильном помещении, с использованием роботов, выдерживается даже определенная температура и влажность.

Каждый батарейный модуль состоит из 444 элементов (аккумуляторов), которые по виду крайне схожих с простыми пальчиковыми батарейками — это литий-ионные цилиндрические аккумуляторы 18650, производства компании Panasonic. Энергоемкость каждого батарейного модуля из таких элементов составляет 5,3 кВт·ч.

В аккумуляторах 18650 Panasonic положительный электрод — графит, а отрицательный электрод — никель, кобальт и оксид алюминия.

Тяговая аккумуляторная батарея Tesla весит 540 кг, а её размеры равны 210 см в длину, 150 см в ширину, и 15 см в толщину. Количество энергии (5,3 кВт·ч), вырабатываемой всего одним блоком (из 16 батарейных модулей), равно количеству, производимому сотней аккумуляторов от 100 портативных компьютеров. К минусу каждого элемента (аккумулятора) в качестве соединителя припаяна проволочка (внешний токовый ограничитель), который при превышении тока (или при коротком замыкании) сгорает и защищает цепь, при этом не работает только группа (из 6 аккумуляторов), в которой был этот элемент, все остальные аккумуляторы продолжают работать.

Тяговая аккумуляторная батарея Tesla охлаждается и подогревается с помощью жидкостной системы на основе антифриза.

При сборке своих батарей Тесла применяет элементы (аккумуляторы), произведенные компанией Panasonic в различных странах, таких, как Индия, КНР и Мексика. Финальная доработка и размещение в корпус батарейного отсека, производятся в Соединенных Штатах. Компания Tesla предоставляет гарантийной обслуживание своей продукции (в том числе и аккумуляторной батареи) на срок до 8 лет.

На фото (сверху) элементы — аккумуляторы 18650 Panasonic (завальцовка у элементов со стороны плюса «+»).

Таким образом, мы узнали, из чего состоит тяговая аккумуляторная батарея Tesla Model S.

Благодарим за внимание!

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

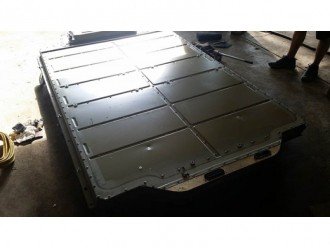

Розбираємо акумулятор Tesla Model S. Що всередині?

​ Аккумулятор Tesla Model S. Что внутри? Разбираем

Тесла Моторс является создателем поистине революционных экомобилей, которые не только выпускаются серийно, но и обладают уникальными показателями, позволяющими их использование буквально ежедневно. Сегодня мы заглянем внутрь батареи электромобиля Tesla Model S узнаем как она устроена и раскроем магию успеха этого аккумулятора.

По данным североамериканского Агентства по защите окружающей среды (ЕРА), Model S достаточно одного подзаряда батарей объемом 85 кВт*ч для преодоления более 400 км, что является самым значимым показателем среди подобных автомобилей, представленных на специализированном рынке. Для разгона до 100 км/час электрокару достаточно лишь 4,4 секунды.

Батарея Tesla Model S — 85 кВТ*ч
Залогом успеха данной модели является наличие литий-ионных батарей, основные составляющие которых поставляются для Тесла компанией Panasonic. Аккумуляторы Тесла овеяны легендами. И поэтому один из обладателей такой батареи решился нарушить ее целостность и выяснить, что она представляет из себя внутри. Кстати, стоимость подобной батареи равна 12 000 USD.

Аккумулятор расположен в днище, благодаря чему Тесла обладает низким центром тяжести и прекрасной управляемостью. Присоединяется он к кузову посредством кронштейнов.

Батарейный отсек формируют 16 блоков, которые параллельно соединены и ограждены от окружающей среды посредством металлических пластин, а также, пластиковой накладкой, предотвращающей попадание воды.

Вскрытие аккумулятора Tesla Model S

Батарейный блок Tesla

До того, как полностью ее разобрать, было замерено электрическое напряжение, подтвердившее рабочее состояние батареи.

Сборка аккумуляторов отличается высокой плотностью и точностью подгонки деталей. Весь процесс комплектации проходит в полностью стерильном помещении, с использованием роботов.

Измерение вольтажа батареи Tesla Model S

Каждый блок состоит из 74 элементов, по виду крайне схожих с простыми пальчиковыми батарейками (литий-ионные ячейки Panasonic), разделенных на 6 групп. При этом, выяснить схему их размещения и работы почти нереально — это большой секрет, а значит, сделать реплику данной батареи будет крайне трудно. Китайский аналог аккумулятора Tesla Model S мы врядли увидим!

Блоки батареи Tesla

В роли положительного электрода служит графит, а отрицательного — никель, кобальт и оксид алюминия. Указанный объем электрического напряжения в капсуле составляет 3,6В.

Микросхемы аккумулятора Tesla

Система охлаждения аккумулятора Tesla

Самый мощный из имеющихся аккумуляторов (его объем составляет 85 кВт*ч) состоит из 7104 подобных батарей. И весит он порядка 540 кг, а его параметры равны 210 см в длину, 150 см в ширину и 15 см в толщину. Количество энергии, вырабатываемой всего одним блоком из 16, равно количеству, производимому сотней аккумуляторов от портативных компьютеров.

блок аккумулятора Tesla в разборе

При сборке своих батарей Тесла применяют элементы, произведенные в различных странах, таких, как Индия, КНР, Мексика, но финальная доработка и комплектация производятся в Соединенных Штатах. Компания предоставляет гарантийной обслуживание своей продукции на срок до 8 лет.

Аккумуляторы Panasonic от Tesla

Таким образом вы узнали из чего состоит аккумулятор Tesla Model S и принцип его работы. Благодарим за внимание !

►Tesla 85kWh Battery Pack Tear Down (Time Lapse)

Автоновости: Tesla Model S. Аккумуляторы Tesla
Источник: autotesla.ru • 19.05.2015 • Автор: avtoblog • Фото: Аккумулятор Tesla Model S •
=======================================================================

Категорії

• Авто новинки
• Огляди, новини
• Тест-драйви
• Історія автомобілів
• Технології. Аналітика
• Експлуатація. Догляд
• Автотехніка. Мото

Как устроен аккумулятор электромобиля Tesla Model S ⁠ ⁠

Тесла Моторс является создателем поистине революционных экомобилей, которые не только выпускаются серийно, но и обладают уникальными показателями, позволяющими их использование буквально ежедневно.

Сегодня мы заглянем внутрь батареи электромобиля Tesla Model S узнаем как она устроена.

По данным североамериканского Агентства по защите окружающей среды (ЕРА), Model S достаточно одного подзаряда батарей объемом 85 кВт*ч для преодоления более 400 км, что является самым значимым показателем среди подобных автомобилей, представленных на специализированном рынке. Для разгона до 100 км/час электрокару достаточно лишь 4,4 секунды.

Залогом успеха данной модели является наличие литий-ионных батарей, основные составляющие которых поставляются для Тесла компанией Panasonic. Аккумуляторы Тесла овеяны легендами. И поэтому один из обладателей такой батареи решился нарушить ее целостность и выяснить, что она представляет из себя внутри. Кстати, стоимость подобной батареи равна 45 000 USD.

Аккумулятор расположен в днище, благодаря чему Тесла обладает низким центром тяжести и прекрасной управляемостью. Присоединяется он к кузову посредством кронштейнов.

Батарейный отсек формируют 16 блоков, которые параллельно соединены и ограждены от окружающей среды посредством металлических пластин, а также, пластиковой накладкой, предотвращающей попадание воды.

Вскрытие аккумулятора Tesla Model S

До того, как полностью ее разобрать, было замерено электрическое напряжение, подтвердившее рабочее состояние батареи.

Сборка аккумуляторов отличается высокой плотностью и точностью подгонки деталей. Весь процесс комплектации проходит в полностью стерильном помещении, с использованием роботов.

Каждый блок состоит из 74 элементов, по виду крайне схожих с простыми пальчиковыми батарейками (литий-ионные ячейки Panasonic), разделенных на 6 групп. При этом, выяснить схему их размещения и работы почти нереально — это большой секрет, а значит, сделать реплику данной батареи будет крайне трудно. Китайский аналог аккумулятора Tesla Model S мы врядли увидим.

Блоки батареи Tesla

В роли положительного электрода служит графит, а отрицательного — никель, кобальт и оксид алюминия. Указанный объем электрического напряжения в капсуле составляет 3,6В.

Микросхемы аккумулятора Tesla

Система охлаждения аккумулятора Tesla

Самый мощный из имеющихся аккумуляторов (его объем составляет 85 кВт*ч) состоит из 7104 подобных батарей. И весит он порядка 540 кг, а его параметры равны 210 см в длину, 150 см в ширину и 15 см в толщину. Количество энергии, вырабатываемой всего одним блоком из 16, равно количеству, производимому сотней аккумуляторов от портативных компьютеров.

блок аккумулятора Tesla в разборе

При сборке своих батарей Тесла применяют элементы, произведенные в различных странах, таких, как Индия, КНР, Мексика, но финальная доработка и комплектация производятся в Соединенных Штатах. Компания предоставляет гарантийное обслуживание своей продукции на срок до 8 лет.

Аккумуляторы Panasonic от Tesla

Теперь и вы знаете из чего состоит аккумулятор электромобиля Tesla Model S.

p.s. баянометр ругался, но не по делу

7 лет назад

В качестве батареек используются китайские элементы 18650, на которых бегает весь китайский электротранспорт – от скутеров до автобусов. Это стандартные элементы на 3.7В, визуально похожие на пальчиковые батарейки. Из них набираются батареи с нужными параметрами – например, у скутеров это блоки по 12 вольт и 12 или 20 ампер-часов (например, такие ). Тесла покупает их оптом у Panasonic, а он размещает заказ в Китае. Своего производства что у Теслы, что у Панасоника – нет. Никаких “специальных секретных батарейных модулей” тоже нет, у Теслы нет патентов, связанных с техническими решениями в части батарейного модуля. Контроллер у батарейного блока разработан в Шеньчжене – и, кстати, по мотивам такого же у китайских электроавтобусов. По сути, Тесла просто покупает то, что придумали и внедрили у себя китайцы, поэтому в части технологий Тесла вечно догоняющая – у неё будут в новой модели те батарейки, которые в скутере за 1200 юаней у китайского продавца лапши уже полгода как работают.

Моторы для Теслы также делаются в Китае – отдельно ротор, отдельно статор, Тесла просто ставит на них свой лейбл (см. http://www.cens.com/cens/html/en/news/news_inner_43640.html , “Fukuta Elec. & Mach. Co., Ltd. is the only Taiwanese supplier of the motor on the Model S featuring high-conductivity die-cast copper rotor for higher efficiency, lower power consumption, compact size and lighter weight”). Это “сложное” действие выгодно – оно позволяет “честно” поставить местом производства США, и ввозить моторы по тарифам для комплектующих, а не для готовых изделий (другие пошлины). Часто, кстати, используемая схема при имитации локального производства – упомянутая выше американская фирма на букву C так в Зеленограде “локализовывала” производство защищённых маршрутизаторов – ввозила маршрутизаторы как комплектующие, а на “месте производства” вставляла в них модуль с поддержкой российской криптографии, и всё сразу волшебным образом превращалось в “локализованное производство российских маршрутизаторов”.

раскрыть ветку
7 лет назад

БМ по весне спермотокзикозит:

Устройство аккумулятора Тесла и его разновидности

Американская компания Tesla Motors некоторое время назад произвела настоящую революцию в сфере производства электромобилей. Им удалось наладить серийное производство экологически чистых транспортных средств. Причём топовые модели Tesla имели динамические характеристики, сравнимые с бензиновыми суперкарами. Электромобили объединили в себе передовые разработки инженеров компании, в числе которых была и технология создания тяговых аккумуляторных батарей. Именно об аккумуляторах для Тесла и пойдёт речь в этой статье. Мы рассмотрим, какие АКБ устанавливались и устанавливаются на американские электромобили, а также их устройство.

Разновидности аккумуляторных батарей на электромобилях Тесла

С момента запуска серийной сборки Model S, а затем и Model X, на эти электромобили устанавливались батареи, ёмкость которых лежала в диапазоне 40─100 кВтч. Они состояли 8, 12, 16 секций. Секция, в свою очередь, состоит из большого количества соединённых между собой литиевых элементов. Сначала использовались аккумуляторные элементы форм-фактора 18650 производства Panasonic. Позднее стали использовать аккумуляторные батареи форм-фактора 21700.

Их габариты зашифрованы в названии: диаметр 18 мм и высота (длина) 65 мм.

Требования к этим аккумуляторам в Tesla предъявляют довольно жёсткие, и компания Panasonic в качестве поставщика была выбрана не случайно. Японский производитель смог обеспечить выпуск качественных элементов, выдерживающих серьёзные нагрузки.

На изображениях ниже можно посмотреть схематическое устройство силовой части электромобиля Tesla.

Как уже было сказано, аккумуляторная батарея состоит из нескольких блоков, которые в свою очередь делятся на много отдельных аккумуляторных элементов. Это схематично показано на рисунке ниже.

Какие виды аккумуляторов для Tesla выпускались?

• 40 кВтч. Эти тяговые АКБ были двух типов: из 8 и 12 модулей. Первые были сделаны на базе батареи для модели Тойота RAV4 EV. Аккумулятор из 12 блоков имел номинал 60 кВтч, но программно был ограничен на отметке 40 кВтч. Выпуск этих моделей был довольно быстро прекращён из-за низкого спроса на Tesla Model S 40 кВтч.
• 60 кВтч. Выпускались модификации с 12 или 16 секциями. Первые использовались на Model S40. Модификация с 16 модулями представляла собой модифицированный вариант, который выпускался с обозначением «New».
• 70/75 кВтч. Эти модели использовались на Model S60 (S60D), S70 (S70D), S75 (S75D). Для S60 использовались модификации с номиналом 60 кВтч, имеющие на 77 аккумуляторных элементов меньше, чем в моделях S70. В последних все модели были загружены целиком.
• 85/90 кВтч. Модификации номиналом 85 и 90 кВтч (и 100 также) состоят из 16 модулей. Каждый из них имеет в своём составе 444 литиевых элемента и плату управления, управляющую их зарядом, разрядом и балансировкой. Наиболее популярным аккумулятором для Tesla стал 85 кВтч, имеющий в своём составе 7104 элементом форм-фактора 18650.

Специалисты Panasonic в 2015 году усовершенствовали конструкцию анода литиевых аккумуляторных элементов, в результате чего ёмкость аккумулятора увеличилась на 6 процентов. Так появились АКБ с номиналом 90 кВтч.

Ёмкость батарей Panasonic 18650 в батарее 85 кВтч весит 46 грамм. В модели 90 кВтч масса такого элемента 48,5 грамма. Кроме того, усовершенствованный элемент увеличил токоотдачу с 10C (80) до 25C (90). Этим объясняется наличие режима Ludicrous только на электромобилях Tesla c АКБ 90 и 100 кВтч. Только с ними стало возможным наращивание динамических характеристик.

100 кВтч. Это наиболее мощная версия. Инженеры Tesla изменили внутреннюю конфигурацию аккумуляторной батареи и в каждом модуле разместили 516 элементов 18650. В результате всего в АКБ разместились 8256 штук. Запасённая энергия составила более 100 кВтч. Электромобиль на таком аккумуляторе пробегает около 500 км. Токоотдача составила 25C.

Это стало наилучшим результатом. Но специалисты на этом не остановились и исследования продолжаются. Для повышения эффективности АКБ и уменьшения издержек Tesla возвели в населённом пункте Спаркс (штат Невада) крупный аккумуляторный завод, получивший название Gigafactory 1.

По данным некоторых зарубежных изданий на фабрике Gigafactory 1 запустили сборку АКБ для электромобилей Tesla с использованием элементов форм-фактора 21700. Диаметр этих цилиндрических аккумуляторов 21 мм, а длина 70 мм.

Их сначала применяли в батареях Tesla Powerpack и Powerwall, а затем в новом Model 3. Этот седан уступает по размерам Model S. Сообщается, что энергоэффективность 21700 выше 18650 на 10─15 процентов. При этом объём запасаемой энергии выше на 46 процентов.

Предприятие Gigafactory выпускает литий-ионные аккумуляторные батареи на основе сотрудничества Tesla Motors и Panasonic. Японская компания уже длительное время работает с американским производителем электромобилей и вложили в их предприятие Solar Roof миллиард долларов. Около двух лет назад появлялись сообщения о том, что фабрика Gigafactory вышла на ежегодный объём производства аккумуляторных батарей 30─35 ГВтч в год.

На вышеупомянутом предприятии работает больше 6 тысяч человек и планируется значительное расширение штата. Строительство завода обошлось в сумму около 5 млрд долларов США.
Вернуться к содержанию

Что внутри?

Поскольку электромобиль Tesla является весьма дорогим транспортным средством, не каждый владелец может позволить себе распотрошить на камеру его аккумуляторную батарею. Кстати, стоимость аккумулятора составляет 40─50 тысяч $. Но такие энтузиасты нашлись. Несколько лет назад на просторах англоязычного интернета появились фотографии разбора модели 85 кВтч.

Аккумуляторная батарея находится в дне кузова и крепится к нему за кронштейны. Благодаря большой массе АКБ обеспечивается низкий центр тяжести и хорошая управляемость моделей Tesla.

Внутри можно обнаружить 16 модулей, соединённых параллельно. От попадания влаги и просто внешнего воздействия сделана защита в виде пластин из металла и пластиковых вставок. На фото можно видеть, как измеряют напряжение.

Сами аккумуляторы находятся близко друг к другу в специальных ячейках. Укладка осуществляется в автоматическом режиме промышленным роботом.

В модулях аккумуляторные элементы также подразделяются на группы по 74 элемента. Их работой управляют электронные платы, которые с натяжкой можно назвать аналогом BMS плат для аккумуляторов ноутбуков. Всего в АКБ 85 кВтч 7104 литий-ионных аккумуляторных элементов. Предусмотрена жидкостная система охлаждения.

Номинальное напряжение одного элемента составляет 3,6 вольта. При производстве отрицательного электрода используется никель, кобальт, оксид алюминия (LiNiCoAlO₂ в процентном отношении никеля ─ 80, кобальта ─ 15, алюминия ─ 5 процентов), а для изготовления положительного электрода применяется графит. Производство самих Panasonic 18650 выполняется в различных странах, среди которых Китай, Индия и др. Однако финальная проверка и сборка выполняется на предприятии Tesla в США.

Общий вес аккумуляторной батареи 85 кВтч составляет 540 кг. Габариты представлены ниже.

• Длина 2,1 м.
• Ширина 1,5 м.
• Толщина 0,15 м.

Компания осуществляет гарантийное обслуживание батарей своего производства в течение восьми лет.

Позднее в общем доступе появились изображения разобранной АКБ, сделанные Джейсоном Хьюзом, одним из владельцев Tesla. На этот раз аккумуляторная батарея заявленная мощность была 100 кВтч.

Как удалось выяснить Хьюзу, реальная ёмкость батареи составила 102,4 кВтч. Чтобы выяснить реальные характеристики этой модели, он получил доступ в систему управлении питанием электромобиля. Он хотел проверить утверждения представителей Tesla о том, что батарея претерпела серьёзную модернизацию. В частности, сообщалось об обновлении архитектуры, системы охлаждения и электронной начинке.

Хьюзу удалось выяснить, что теперь в одном модуле АКБ находится 516 элементов, а суммарное количество составляет 8256 штук. По сравнению с предшествующими моделями 85/90 кВтч увеличение составило около 16 процентов. В модуль, по его словам, добавили несколько рядов для элементов. Контуры охлаждения стали более тонкими и короткими (в модуле два). В результате хладагент забирает тепло от меньшего количества элементов.

Новые аккумуляторы сохранили совместимость с различными модификациями Tesla Model X и Model S. Кроме того, по словам представителей компании, новые решения, реализованные в батарее, позволили им выпустить Model 3. Хьюз показал, что конструкция подключения охлаждающей системы, а также разъёма кабелей высокого и низкого напряжения осталась прежней. Как видно на фотографиях, коннекторы можно без проблем заменить.

Направление развития

Новые электромобили Tesla Model 3 имеют запас хода более 300 км. Информация о развитии будущих аккумуляторных батарей для Тесла в основном непроверенная. Были сообщения, что при сборке будут использовать литиевые элементы стандарта 21700 (диаметр 21 мм, длина 70 мм). Стоимость этих батарей будет немногим более 110$ за 1 кВт. По сравнению с альтернативными решениями это довольно дёшево. В модуль будут входить 4 базовых элемента с охлаждающим контуром, а вокруг них будут располагаться литиевые элементы 21700.

Химический состав: LiNiCoAlO₂ (литий-никель-кобальт-оксид алюминия c 80% никеля, 15% кобальта, 5% алюминия). Представители Tesla называют такой состав главным преимуществом их АКБ по сравнению с другими решениями. В частности, по их утверждению, на Model 3 устанавливаются батареи с наивысшей плотностью энергии из всех возможных.

Это было достигнуто благодаря существенному снижению содержания кобальта в катодной химии и увеличении объёма никеля. Им удалось сохранить отличные показатели температурной стабильности. По непроверенной информации, содержание никеля, марганца и кобальта в катоде будет в соотношении 8:1:1.

Специалисты фирмы Benchmark Mineral Intelligence вообще считают, что усовершенствованная технология производства аккумуляторных батарей для электромобилей Tesla может серьёзно ударить по кобальтовой промышленности. Это уже привело к серьёзному сокращению использования кобальта для производства аккумуляторов. В среднем со времени выхода на рынок Model S первого поколения компания Тесла сумела сократить потребление кобальта на один электромобиль в среднем на 59%. Если Model S требовала для производства 11 кг кобальта, то современный экземпляр Model 3 требует лишь 4,5 кг.

Сведения об этом содержались в отчёте компания Тесла за I квартал 2018 года. Илон Маск и технический директор Tesla Дж. Б. Страубель не раз заявляли, что направляют большие усилия для сокращения потребления кобальта. Это необходимо, чтобы сократить суммарные затраты на 1 кВт-ч при производстве батарей. Ведь кобальт является одним из наиболее дорогостоящих компонентов, используемых в производстве аккумуляторов для электромобилей Тесла. Как показывают данные OilPrice, его стоимость превышает 90 тысяч долларов за тонну.

В то же время, конкурирующие с Tesla компании из Японии, Германии, США, Южной Кореи пока отстают по технологии производства аккумуляторных батарей. За счёт них ещё некоторое время поставщики кобальта будут сохранять объёмы сбыта и компенсируют потери закупок со стороны Тесла.

Зарядка и деградация аккумуляторов

Что касается деградации аккумуляторных батарей, то последние модели Тесла демонстрируют потерю ёмкости на 10% после пробега 160 тысяч миль (чуть менее 260 тыс. км). Как показывают исследования, большинство аккумуляторов теряют 5% своей ёмкости за первые 80 тыс. км. После этого ёмкость выравнивается и деградация существенно замедляется.

Одно из ключевых требований к АКБ электромобилей заключается в том, чтобы они могли заряжаться быстро. Особенно это чувствительно, если вы находитесь в пути. Бытовая электросеть переменного тока 240 вольт способна заржать аккумуляторы с помощью ЗУ мощностью 10 кВт. В электромобиле имеется схема, выпрямляющая переменный ток. Благодаря схеме он превращается в постоянный ток. Подобный вариант для полного заряда требует несколько часов и подходит, если электромобиль стоит у вас дома или в гараже ночью.

Чтобы решить проблему зарядки в пути, Tesla установили зарядные станции постоянного тока Supercharger по всему миру. Они обеспечивают мощность до 135 кВт. DC заряжает аккумулятор в обход схемы зарядки. В результате на заряд батареи уходит 20─40 минут.

Когда речь идёт о зарядке аккумуляторов электромобилей, в целом, и Тесла, в частности, то следует сказать об ограничениях литий-ионных элементов. К примеру, максимальное зарядное напряжение для Panasonic 18650 равно 4,5 вольта. Производитель установил допустимый ток на один элемент величиной в 2 ампера. Инженеры Тесла увеличили его до 4 А. С таким током зарядки могут эксплуатироваться новые элементы 21700. Они будут основой аккумуляторов для Tesla Model 3.

Из-за этих ограничений возникает верхний предел мощности зарядного устройства, которое можно использовать для зарядки аккумуляторов. Максимальная мощность вычисляется по формуле 4,2 * N * I. Здесь N означает число элементов в блоке, а I — это максимально разрешённый ток на один элемент. Для используемых в Tesla аккумуляторах значения получаются следующие.

• 85/90 кВтч. Мощность = 7104 х 16,8 (4,2*4) = 119,3 кВт.
• 100 кВтч. Мощность 8256 Х 16,8 = 138,7 кВт.

Дальнейшее увеличение мощности зарядки возможно лишь при наращивании зарядного тока. Но это ускорит деградацию литиевых элементов. Гарантию компания Tesla обеспечивает от отказа и поломок, но не от деградации. Но работа элементов обеспечивается таким образом, что деградация идёт всего лишь на 1─2% в год.
