RTK GNSS модуль для БПЛА EMLID Reach M2/ M+
Бортовой ГНСС-модуль для установки на БПЛА. Многочастотная (M2) и одночастотная (M+) версии. Работают со всеми основными глобальными спутниковыми системами позиционирования. Используются для геодезии, картографии и навигации с сантиметровой точностью с использованием методов RTK и PPK. Отличаются компактным размером и малым весом, работают при низких и высоких температурах.
По запросу
- Описание
- Характеристики
- Комплектация
Геодезия и картография с использованием метода PPK: сантиметровая точность при меньшем количестве опорных точек
Когда синхронизация камеры действительно важна
Автопилот привязывает положение БПЛА к системе координат в реальном времени. Однако при движении дрона со скоростью 20 м/с и обновлении с частотой 5 Гц позиция уточняется каждые 4 метра. Это достаточно для выполнения полёта, но не обеспечивает необходимую точность для геодезии и картографии — задержка слишком велика для определения координат снимка.
Reach уменьшает задержку
Reach решает проблему позиционирования: бортовой модуль подключается непосредственно к камере через специальный адаптер и синхронизируется с затвором. Время и координаты каждого фото записываются с задержкой менее микросекунды. Такой метод использует опорные точки только для проверки точности позиционирования.
Четыре простых шага для точной топографической съёмки
1. Подключите Reach к разъёму башмака камеры
При съёмке каждого кадра электромагнитный импульс поступает на разъём башмака камеры синхронно со срабатыванием затвора.
2. Выполните полёт на дроне и сделайте снимки
Reach запишет данные о каждом снимке с задержкой менее микросекунды. Необработанные данные собираются в файл RINEX, который хранится во внутренней памяти модуля.
3. Скачайте логи с бортового модуля и наземного приёмника
После выполнения полёта скачайте файлы RINEX с ботового модуля и наземной базовой станции (Reach серии RS, CORS или другого приёмника).
4. Обработайте логи и получите файл с геотегами фотографий
Обработайте файлы RINEX, используя бесплатное программное обеспечение RTKLIB. Полученный файл с точными координатами фотоснимков может использоваться для их геопривязки, построения ортофотопланов и 3D-моделей.
Использование подключения по протоколу NTRIP или приёмника Reach как базовой станции
Для обеспечения сантиметровой точности требуется подключение к базовой станции. Для этой цели вы можете воспользоваться NTRIP-сервисом или вторым приёмником Reach. Также поддерживается VRS.
Совместимость
Reach M2 и M+ работают совместно с ГНСС-приёмиками Reach по любому их доступных протоколов связи, либо с базовыми станциями, поддерживающими протоколы RCTM3 и NTRIP.
Reach M2 или M+: выберите вариант, оптимальный для ваших целей
Reach M+ и Reach RS+
Оптимальный выбор для работы на небольшом расстоянии от базовой станции.
Reach M2 и Reach RS2
Быстрая привязка и надёжное соединение на большом удалении от базовой станции.
Интеграция ГНСС-платы в БПЛА
Существует множество сфер применения высокоточных навигационных плат, но сегодня речь пойдет об интеграции OEM ГНСС-модулей в БПЛА.
Цель использования навигационного модуля в аэрофотосъемке – получить координаты центров фотографирования с высокой точностью, чтобы использовать их для привязки Цифровой Модели Рельефа (ЦМР) или аэрофотоплана к требуемой системе координат.
Обычно комплект навигации для установки для БПЛА выглядит следующим образом:
1. ОЕМ ГНСС-модуль
2. Интерфейсная плата

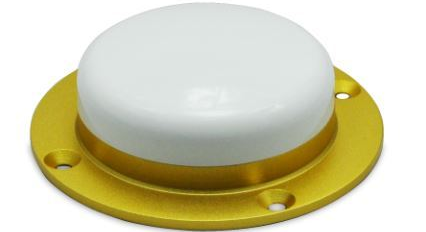

3. ГНСС-антенна + антенный кабель
ГНСС-модуль
ГНСС-модуль используется для определения координат центров фотографирования. В момент фотографирования на плату подается событие с камеры — синхроимпульс от вспышки или срабатывания затвора фотоаппарата. Именно этот момент записывается в память платы как «метка события».
«Метка события» содержит в себе информацию о времени прихода импульса и координату. Так, сопоставляя метки и фотографии мы обеспечиваем координатами каждую из них.
Если для вычисления центров фотографирования используется пост-обработка, то также ведётся запись спутниковых измерений на всём протяжении полёта. Частота записи зависит от скорости БПЛА, т. к. метки вычисляются интерполяцией между эпохами измерений и при высокой скорости данная процедура может внести ошибку в координату центра фотографирования. Обычно частоты в 10-20 Гц вполне достаточно.
Кстати, на БПЛА можно устанавливать как одночастотные так и двухчастотные ГНСС-модули в зависимости от задач.

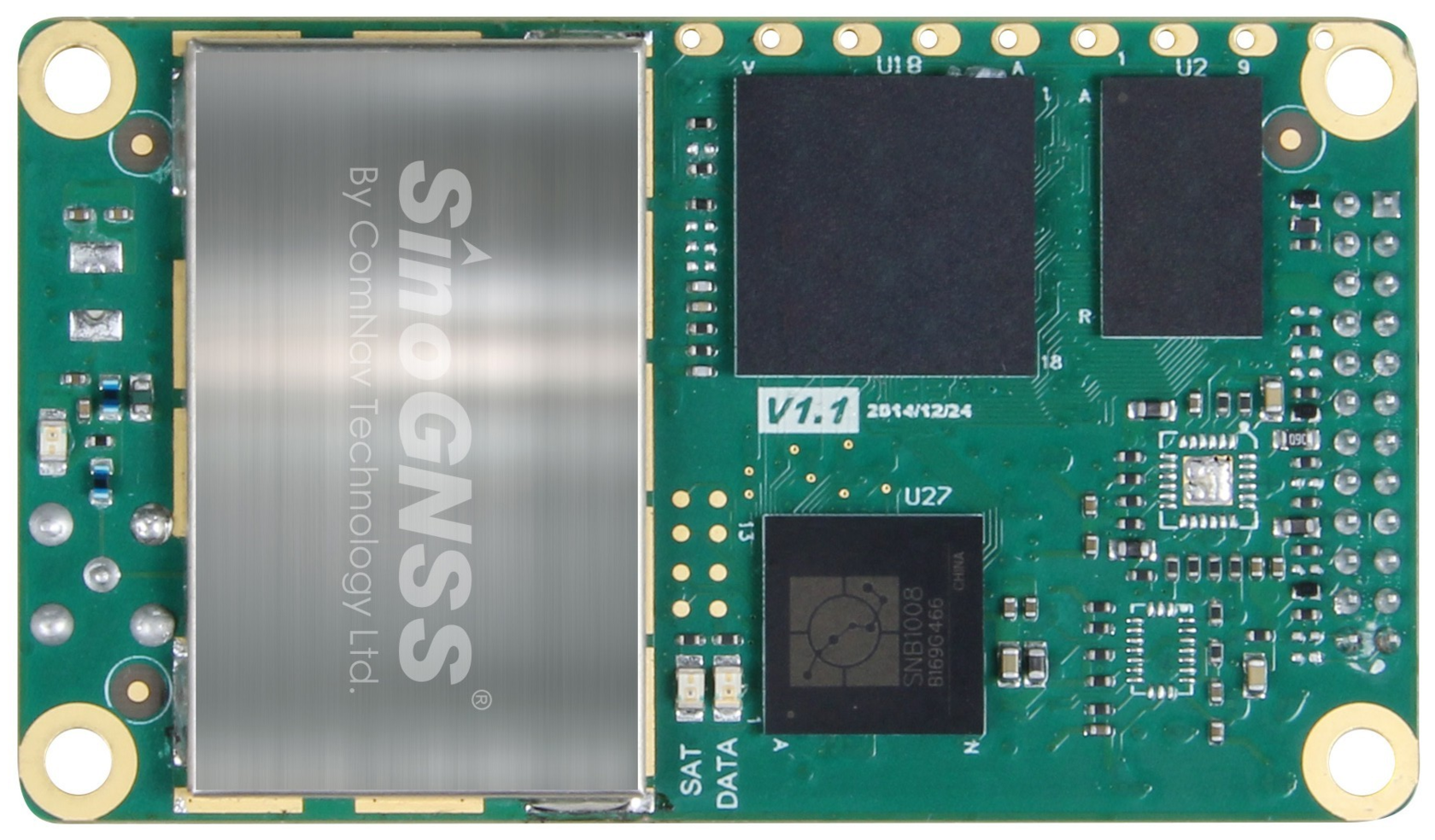

ГНСС-плата K700 OEM
Поддерживает работу со всеми спутниковыми системами на частоте L1. Позволяет реализовать одночастотный RTK.
ГНСС-плата K706 OEM
Поддерживает работу со всеми спутниковыми системами на частотах L1C/A, L2C, L2P GPS, L1C/A, L1P, L2C/A, L2P ГЛОНАСС и B1, B2 BeiDou .
Тут работает такой же принцип выбора плат как и для любых других работ. Обычно координаты центров фотографирования с платы получают путем постобработки сырых данных.
В этом случае результат работы одночастотного модуля действительно зависит от расстояния до Базы. Одночастотные платы SinoGNSS могут работать в удалении от базовой станции не более чем на 8 км (рекомендация производителя).
Это ограничение в расстоянии связано с тем, что на больших расстояниях одночастотные модули не могут достоверно учитывать поправку за влияние ионосферы. Подробнее об этом в статье.
Поэтому одночастотные ГНСС-платы рекомендуется устанавливать на коптеры с небольшим временем полета или при производстве небольших площадных съемок. Главным же плюсом одночастотного решения является его стоимость.

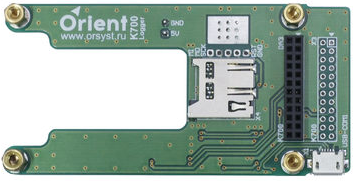

В навигационной плате SinoGNSS К700 нет встроенной памяти, поэтому мы разработали для нее интерфейсную плату с адаптером памяти. В данный адаптер устанавливается microSD-карта, на которую производится запись данных.
Во всех остальных случаях: при съемке линейных или больших площадных объектов рекомендуется использовать двухчастотный ГНСС-модуль (SinoGNSS K706).
Кстати, независимо от доступных частот обе платы позволяют получать центры фотографирования в режиме RTK при наличии данной опции. В этом случае помимо всего необходимо интегрировать еще и модуль связи: GSM/УКВ-модем, что, во-первых, увеличит конечную стоимость всей навигационной системы, а во-вторых потребует больше места для установки в корпусе БПЛА, ну, и в-третьих, это попросту увеличит вес полезной нагрузки, а значит время полета, наоборот, уменьшится.
Однако, мы не рекомендуем использовать RTK еще и потому, что вычисление центров фотографирования в режиме реального времени не отвечает требованиям по стабильности решения из-за сложности организации канала связи. То есть, если борт во время полета потеряет связь с Базой, то обнаружится это уже только в офисе при обработке. Следовательно, придется делать повторную съемку.
В постобработке такая проблема отсутствует в принципе.
