Как называется инструмент для зачистки проводов

Стриппер – инструмент для снятия изоляции с проводов, какие бывают и как пользоваться

Любители ответят, что можно снимать изоляцию с помощью обычного ножа. Вы можете делать это именно так, но есть небольшая проблема. При снятии изоляции с мягкого провода с многопроволочными жилами, особенно при сечениях ТПЖ до 1.5 кв. мм многие делают ошибку – надрезают жилы.

В результате площадь контакта уменьшается и поперечного сечения из-за того, что количество жилок уменьшится.

При снятии изоляции с провода с монолитными или однопроволочными жилами возникает другая проблема – жила надрезается. Это может привести к тому, что в месте надреза жила переломится. Особенно легко это сделать на алюминиевых проводах.

При снятии внешней оболочки с кабеля может произойти что-то подобное тому что изображено на фото надрежется изоляция одной или двух жил. Это происходит и при продольном резе внешней оболочки.

Вторым по популярности у любителей среди способов снятия оболочки с жилы – это надрез и стягивание бокорезами или режущей кромкой пассатижей.

Это еще более опасно при зачистке многопроволочных жил, что и изображено на рисунке ниже. Тем не менее компания Knipex выпускает специальные бокорезы с выемками на лезвии для снятия изоляции без повреждения токопроводящих жил сечением 1.5 и 2.5 кв. мм.

Если использовать нож – то какой?

Специально для электромонтажных работ есть нож электрика с пяткой.

Его особенность в особой форме лезвия и перпендикулярно напаянной пятке, которая позволяет сохранить оболочку жил при снятии общей опоясывающей оболочки.

Чтобы с его помощью снять изоляцию, нужно взять провод концом к себе ввести нож пяткой лезвием от себя и провести вдоль кабеля. Лезвие у него заточено с двух сторон. Сторона, которая направлена к пользователю нужна для подрезания оболочки круговым движением.

Есть ещё один вид ножей для снятия изоляции. Здесь кабель зажимается скобой сверху, а его оболочку прорезает нож или как его еще называют – клык. Его используют в основном для продольной разделки кабеля, но и поперечный круговой рез ему под силу.

В задней части вы можете видеть регулировочное колесо, с помощью которого вы можете выставить глубину прорезания оболочки.

Некоторые модели совмещены с обычным ножом, что удобно в работе.

Их преимущество в дешевизне и конструкции – она приспособлена для зажима кабеля.

Виды стрипперов

Мне не удалось найти общепринятую классификацию стрипперов, поэтому условно разделим их на несколько групп.

Ручные миниатюрные;
Речные крупные с рукоятями как у пассатижей или кусачек;
Рычажные.

Примером раскрывающихся стрипперов является Jokari 30155 Super Stripper N15.

Это многофункциональное устройство, в котором есть:

Нож для продольного реза внешней оболочки;
Нож для поперечного или кругового надреза изоляции;
Отверстия с ножами под жилы разного сечения (0.2 – 4 кв. мм);
Выдвижной универсальный нож, которым можно зачистить провод «по-старинке» срезав ненужную часть изоляции.

Но Jokari не единственный производитель таких стрипперов, вот к примеру, подобный ему от известной фирмы инструментов для электриков Knipex.

Это универсальные многофункциональные инструменты.

Следующий тип простые стрипперы с рычагами, которые внешним напоминают ножницы или плоскогубцы.

На их торце расположены ножи с клиновидным вырезом для снятия изоляции. У этого инструмента есть регулировочный упорный винт, которым вы задаёте площадь поперечного сечения жилы.

Их основным недостатком является необходимость настройки при работе с проводами разных сечений. То есть если вы очищаете группу одинаковых проводов – проблем нет. Нужно на первом проводе подобрать оптимальную степень сжатия, и работать, но, если провода нескольких сечений каждый раз нужно крутить этот винт.

Это опасно тем, что по ошибке можно зачистить более толстый провод, при том что губки могут быть настроены на малое сечение – и вы повредите токопроводящую жилу, опять же это особенно неприятно при работе с многопроволочными ТПЖ. Преимуществом такого инструмента является простота, универсальность и низкая стоимость.

Более совершенным видом дешевых стрипперов являются универсальные съемники изоляции с отверстиями под жилы на лезвиях, пример такого вы видите ниже.

Они также универсальны, но можно допустить ошибку введя провод не в то отверстие.

Наконец автоматические рычажные стрипперы в большинстве случаев лишены этих недостатков. В них сечение провода определяется автоматически. Режущая часть подпружинена и приводится в действие при сжатии рукоятей.

Во многих подобных моделях есть ограничитель длины, что позволяет снимать изоляцию со всех проводов на установленную длину.

Их характерной чертой является хорошая функциональность и возможность снятия внешней оболочки. Обычно очистители такой конструкции стоят дороже аналогов, к более дешевым моделям можно отнести такие, как изображены ниже.

Это универсальный инструмент, но на личном опыте скажу, что они лучше подходят для работы с многопроволочными проводами малых сечений. На лезвиях также есть 3-5 выемок для жил, а рычажная конструкция сохраняет их целостность. Такой стриппер – легкое и отличное решение для автоэлектрика, например.

Другим вариантом для снятия изоляции с тонких проводов (до 4 кв. мм в основном) является стриппер, который напоминает пистолет для установки заклёпок.

Его основным отличием является ограничение по зачищаемой длине. Но концы зачищаются в одно нажатие и с первого раза (если конечно ножи острые, а прибор качественный). Хотя вы можете завести жилу и выгнуть её чтобы её конец не упирался в ограничитель в губках.

Также многие модель оборудованы кримпером, простыми словами – обжимкой для клеммников и наконечников. С их помощью можно обжать наконечники типа НШВИ, и стандартные клеммы типа «папа-мама», что будет особенно полезно автоэлектрикам.

Такая обжимка хоть и не станет полноценной заменой хорошему рычажному кримперу, но, если вам нужен универсальный инструмент для периодического непрофессионального использования – это идеальный вариант.

Также есть и универсальные клещи для очистки изоляции и обжима ряда клемм.

Очистка телевизионного и интернет-кабеля

Для очистки телевизионного кабеля также есть специальный стриппер. Он отличается от обычного тем, что у него два ножа на определённом расстоянии удобном для последующей установки F-разъёма.

Источник
Перейти на сайт | Как это работает | Возможности ПО | Кейсы

Стриппер – инструмент для снятия изоляции с проводов

Вне зависимости от того, ведутся электромонтажные работы дома или на производстве, для них требуется удобный инструмент – стриппер, позволяющий аккуратно зачистить изоляцию, не повредив токопроводящую жилу. В статье представлены различные типы стрипперов – ручные, полуавтоматические и автоматические. Указаны их конструктивные особенности и сферы применения.

Компания «Профессиональное оборудование и технологии», г. Москва

При любой работе с электрическими проводами возникает потребность снять оплетку с проводников. И независимо от того, требуется частичное или полное удаление изоляции, данная процедура имеет огромное функциональное значение, будь то домашняя проводка или производственная.

Снятие изоляции с проводов – рутинная, но при этом трудоемкая и ответственная операция. Существует множество инструментов, которые облегчают эту работу, но необходимо знать некоторые нюансы их применения и учитывать многолетний опыт, чтобы избежать ошибок, которые могут привести к большим проблемам в будущем.

Неаккуратная зачистка электрического провода ножом или неподходящим инструментом ведет к повреждению металлических проводников. Сечение провода на поврежденном участке уменьшается, сопротивление возрастает, что может привести к росту температуры с возгоранием изоляции. На местах сгиба надрезанный провод может просто сломаться. В высокочастотных проводах с переменным током проблема усугубляется так называемым скин-эффектом: ток стремится протекать в приповерхностном слое проводника (рисунок плотности тока выглядит, как полая трубка). В таких проводах даже незначительное повреждение поверхности проводника может нарушить работу оборудования.

Кроме того, что делать, если проводов не два, а множество, и с каждого требуется снять изоляционный слой? В таких случаях на помощь монтажникам приходит специальный инструмент – стриппер, который еще называют съемником изоляции.

В электромонтажных работах его используют для поперечной или продольной разделки изоляционного слоя кабелей. Также инструмент способен резать изоляцию и откусывать провода, выполнять спрессовывание (опрессовку) участков проводки, обжим втулковых наконечников, заменяя тем самым кримпер.

Принцип работы стандартного инструмента заключается в обработке проводника двумя встречными ножами, форма каждого из которых представляет собой половину окружности (рис. 1). При смыкании лезвий образуется полная окружность, калибр которой соответствует диаметру жилы, а значит, прорезается только изоляционный слой без повреждения металлической сердцевины. Далее достаточно потянуть за сам провод, двигая инструмент вокруг жилы, и изоляционный слой без усилий сползет с его конца.

Рис. 1. Простой стриппер с двумя встречными ножами

Для стрипперов характерно разнообразие форм. Так, инструмент может быть выполнен в виде пассатижей с прямыми губками либо с изогнутой рабочей частью и торцевым захватом, что позволяет работать в условиях ограниченного пространства. Стриппер бывает цилиндрического вида, при этом отверстия с лезвиями под определенный диапазон диаметров проводки находятся сбоку. Длина инструмента обычно составляет 140–220 мм, ширина – 10–30 мм, а высота – 60–130 мм. Весят стрипперы в среднем от 50 до 350 г. Каждый стриппер работает в определенном диапазоне сечений проводки. Зачастую инструмент рассчитан на провода от 0,2–0,5 до 6–10 мм², но бывают и варианты, предназначенные для микродиапазонов 0,02–0,2 мм².

Некоторые стрипперы оснащены специальными ограничителями в виде металлических или пластиковых деталей, которые фиксируют жилы в определенном положении. Иными словами, уложенный в рабочую зону инструмента провод попросту нельзя вставить глубже ограничителя, который к тому же бывает регулируемым. Ограничитель глубины – полезная опция для выполнения большого количества однотипных операций.

Разные производители маркируют свой инструмент также по-разному, причем не только буквенно-цифровым, но и цветовым методом. Так, например, стрипперы от американской компании Ripley для облегчения идентификации по размеру имеют разный цвет ручек. Цифры, нанесенные на рукоять или рабочую часть, обычно означают диапазон поддерживаемых сечений (рис. 2). Напротив каждого отверстия лезвия, как правило, проставлено сечение провода, на которое оно рассчитано. Обозначение может быть как в квадратных миллиметрах, так и в формате AWG, представляющем собой калибр.

Рис. 2. Диапазон поддерживаемых сечений стриппера

Инструмент с ручками, изготовленными из специального изоляционного материала, обычно имеет надписи, свидетельствующие об электроизоляции до 1000 В. На стрипперы с функцией обжима клемм нанесены точки желтого, синего и красного цвета. Они соответствуют цветам манжет изолированных наконечников, которые можно обжать конкретным инструментом, а точнее, их сечению:
— красный цвет обозначает сечение 0,25–1,5 мм²;
— синий – 1,0–2,5 мм²;
— желтый – 2,5–6,0 мм².

Хотя общее назначение у стрипперов одно, на рынке инструмента представлен широкий ассортимент разных видов и моделей. В целом их можно разделить на три группы:

— ручные – это инструменты, по принципу работы схожие с бокорезами и служащие для снятия изоляции с отдельных жил. Лезвия такого инструмента снабжены несколькими выемками различного радиуса, рассчитанными на жилы того или иного сечения;

— полуавтоматические снабжены двумя парами губок с лезвиями. При работе с таким стриппером конец кабеля помещают в рабочую зону инструмента, при смыкании ручек лезвия надрезают изоляцию, а губки снимают ее с жилы. Такой тип стриппера оборудован регулируемым упором, позволяющим точно задавать длину оголяемого участка провода. Инструмент российского производства имеет название-аббревиатуру КСИ (клещи для снятия изоляции), например КСИ‑1М, КСИ‑2М.

— автоматические – стрипперы с электроприводом, выполняющие зачистку изоляции при помещении провода в рабочую зону инструмента. Некоторые модели стрипперов производят одновременно обрезку, зачистку и скручивание жил многожильного провода.
Рассмотрим каждый из этих видов подробнее.

Ручной стриппер

Данный вид инструмента по-простому называют механическим, что обязательно следует иметь в виду, планируя его приобрести. Носит он такое название в силу своих возможностей, то есть для того, чтобы воспользоваться этим видом стриппера, необходимо выполнить некоторые механические действия.

Ручной стриппер можно с легкостью перепутать с обычными пассатижами, так как его конструкция очень схожа с этим инструментом: две рукоятки, шарнир и губы. Однако у стриппера на губах расположены углубления, с помощью которых и удаляется изоляция с проводов. При выборе данного инструмента стоит обратить внимание на количество гнезд, расположенных на губах, а также на цифровые обозначения диаметра сечения – всё это сильно влияет на конечную цену товара (рис. 3).

Рис. 3. Ручной стриппер DataShark PT-70029

Несомненным преимуществом данного вида стриппера является его многозадачность, ввиду того что им можно откусывать провода небольшого диаметра в сечении. Кроме того, ручной стриппер имеет возможность спрессовывать большое количество наконечников проводов в единую жилу.

Для каждой модели существует единый порядок шагов, предназначенный для правильной работы по удалению оплетки с проводов, а именно:
— важно точно определить диаметр провода и подобрать гнездо на губах стриппера по необходимому значению;
— поместить провод в подходящее углубление;
— закусить провод, нажав на ручки инструмента;
— удалить оплетку с провода путем движения по кругу.

Полуавтоматический стриппер

Более дорогим, но и более удобным вариантом станет полуавтоматический стриппер. Его главным преимуществом по сравнению с ручным стриппером является возможность удаления изоляции сразу с нескольких жил, а также отсутствие необходимости выполнять механические действия за счет специфичной конструкции (рис. 4).

Рис. 4. Инструмент для снятия изоляции полуавтоматический КВТ WS-01D 55948

Внешне он практически ничем не отличается от ручного инструмента, однако у него другой порядок выполнения работ:
— надо подобрать необходимое углубление на губах в соответствии с диаметром сечения провода;
— поместить жилу в требуемое гнездо;
— надавить на рукоять и удалить изоляцию.

Помимо указанных действий, ничего другого делать не нужно, так как весь остальной процесс происходит автоматически. Именно ввиду данного свойства многие мастера предпочитают полуавтоматический стриппер ручному. Однако есть еще более значимый вариант стриппера, речь о котором пойдет дальше.

Автоматический стриппер

В основном данный вид стриппера ничем не отличается от предыдущего, если не считать важного преимущества: не приходится выбирать подходящее гнездо. Вся его сущность заключена в едином гнезде, подходящем для проводов разного диаметра (рис. 5–7). В отличие от двух предыдущих видов автоматический стриппер аккуратно удаляет изоляцию без каких-либо повреждений самого провода. Из всех действий, которые требуется выполнить для снятия оплетки, остается лишь установить стриппер на проводе и нажать на рукоять.

Рис. 5. Стриппер-кримпер автоматический ProsKit 8PK-371D

Рис. 6. Автоматический стриппер Knipex MultiStrip 195

Рис. 7. Пример снятия изоляции стриппером Knipex MultiStrip 195

Несомненным плюсом автоматического стриппера является его работоспособность даже с проводами с самым малым сечением, так как на месте губок присутствует детальная регулировка. Единственным замечанием является настройка гнезда под провода различного сечения, поэтому данный элемент способен снимать изоляцию далеко не со всех видов проводов. Этот параметр обязательно надо учитывать при подборе автоматического стриппера.

Кроме перечисленного, автоматический стриппер способен обжимать провода, создавая из нескольких единый, разрезать провода, как кусачки, и выполнять функции некоторых других инструментов.

Наряду с тремя рассмотренными разновидностями стрипперов можно также найти специализированные съемники изоляции, использующиеся для оптоволокна и силового кабеля.

Не стоит выбирать инструмент только по его прямому назначению, вероятно, он сможет выполнить и «чужие» функции, следует выбирать стриппер по требуемым условиям. Также при выборе стриппера обязательно надо обратить внимание на покрытие его ручек, если планируется работа с кабелями под возможным напряжением. Ручки должны быть покрыты специальным диэлектриком, а в инструкции к устройству должно быть указано, до какого предельного напряжения этот материал способен защитить работающего с инструментом человека.

Если стриппер требуется для ежедневных работ в сфере производственной электрики, то лучшим выбором станет автоматический стриппер или многофункциональный, в то время как для домашней работы можно обойтись ручным или полуавтоматическим видом.

Опубликовано в журнале ИСУП № 1(85)_2020

И.Р. Буданова, руководитель
отдела маркетинга,
Компания «Профессиональное
оборудование и технологии», г. Москва,
тел.: +7 (495) 662‑9625,
e‑mail: info@protehnology.ru,
сайт: protehnology.ru

Главное меню
Можно скачать

Интервью
Символика журнала
Журналы

Статьи

КИПиА

Расходометрия
Газоаналитическое оборудование, газоаналитика
Измерение давления
Измерение уровня
Термометрия
Поверочное оборудование, метрология
Безбумажные регистраторы
Аналитические системы и оборудование
Бесконтактные измерения
Весоизмерение, дозировка, сыпучие
Измерительные системы
Нормирующие преобразователи и барьеры искрозащиты
Электроизмерения
Энкодеры

MES, ERP, PLM
Предиктивная аналитика, ТОИР

Транспорт

Вибромониторинг
Системы для центровки валов (в т.ч. лазерные)
СМИК

АСКУЭ
Генерация
Конденсаторные установки (КРМ)
ПАЗ и РЗА
Программно технические комплексы (ПТК)
Системы телеметрии и телемеханики
Трансформаторы
УЗИП, молниезащита, заземление
Учет электроэнергии, энергоменеджмент
Цифровая подстанция

Взрывозащищенное оборудование
Изделия электромонтажные и инструменты
Коммутационная аппаратура
Компоненты
Корпуса, Термошкафы
Маркировка
Модульная автоматика
Низковольтные комплектные устройства НКУ, ГРЩ, ВРУ, ЩСУ, ШР, АВР и т.д.
Пульты управления
Реле напряжения, таймеры и т.д.
Щиты управления и автоматики (в т.ч. управление пожарными насосами)
Щиты управления и автоматики (вентиляция, насосы и т.д.)
Электроустановочные изделия

Автоматизация котельных
Интеллектуальное здание
Системы диспетчеризации зданий и сооружений

Защитные покрытия, промышленная химия
Неформат
Промышленный маркетинг
Юбилеи

Виброиспытания
Климатические камеры
Тестировочное оборудование и системы

Кабеленесущие системы, лотки, крепеж.
Кабель, провод
Кабельный вводы, наконечники, клеммы, арматура
Распределительные коробки, короба и т.д.
Трубные системы для прокладки кабелей

Инструменты для снятия изоляции. Виды. Как выбрать и пользоваться

Работа электромонтера часто связана с использованием разных приспособлений. Чтобы выполнить обычную операцию в виде разделки провода и других электрических устройств, необходимы инструменты для снятия изоляции. Наиболее удобным инструментом являются специальные съемники и стрипперы.

Но, если необходимо зачистить два-три кабеля, то можно использовать и простой кухонный нож. Если планируется работа по прокладке электрической проводки в доме или квартире, то для такой задачи обычного ножа будет недостаточно. У кухонного ножа неудобное лезвие, и ручка может быть сделана не из диэлектрика.

Какие бывают инструменты для снятия изоляции

У ножа, приспособленного для производства работ по подключению электроприборов, лезвие имеет специальную форму. Часто на проводах приходится выполнять круговые надрезы изоляции, что удобнее производить изогнутым лезвием. Многие скажут, что можно снять изоляцию простым ножом, но если нож не соответствует определенным условиям, то легко повредить токопроводящую жилу, особенно тонкую.

Instrumenty dlia sniatiia izoliatsii elektromontazhnyi 1

Для удобства выполнения круговых надрезов изоляции на лезвии могут иметься выемки для проводов различного диаметра. Поместив в эту выемку провод, круговыми движениями надрезают оплетку, не опасаясь повредить токоведущую жилу.

Нож с пяткой

Этот нож относится к электромонтажным видам, и имеет другое название «плужкового» ножа. Им удобно удалять изоляционную оболочку, так как у него изогнутое короткое лезвие со специальной «пяткой». Она предназначена для ограничения глубины реза оболочки, когда необходимо снять наружный слой, не касаясь внутренних слоев изоляции.

Instrumenty dlia sniatiia izoliatsii s piatkoi

Нельзя забывать проверять отсутствие напряжения в проводке, перед зачисткой изоляции.

Имеющаяся на конце клинка площадка уменьшает трение продольного скольжения ножа во время снятия наружной оболочки, и не позволяет лезвию прикоснуться к внутренним проводам. Ножом удобно зачищать жесткие кабели, и хуже работать с мягкими оболочками, так как они затрудняют скольжение «пятки». В общем –инструменты для снятия изоляции, подобные ножу с «пяткой», полезны для использования электромонтерами.

Нож с крючком

Этот электромонтерский нож является профессиональным инструментом. Этот нож имеет прямой и короткий клинок с крючком. На лезвии нет острой кромки, кроме заточенного крючка. Имеются такие же модели с дополнительной острой кромкой на другой стороне лезвия. Эта модель хорошо подходит для зачистки изоляции на многих типах кабелей.

Instrumenty dlia sniatiia izoliatsii s kriuchkom

Особенно удобно таким лезвием срезать изоляцию вдоль провода. Также существуют аналогичные модели, оснащенные устройствами для выполнения круговых предварительных надрезов.

Нож с клювом

Такие инструменты для снятия изоляции имеют специфическую форму клинка, из-за чего многие электромонтеры не применяют его. Нож с «клювом» может оказаться удобным только для опытных электриков, его лезвие немного напоминает предыдущую конструкцию, с тем отличием, что на конце отсутствует «пятка», а изгиб выполнен плавнее.

Instrumenty dlia sniatiia izoliatsii s kliuvom

Такое изогнутое внутреннее острие в виде «клюва» делает более удобным круговой разрез оболочки провода. Этот нож может также применяться электриками для продольных надрезов, но выполняя эту работу неаккуратно, можно повредить жилу, ввиду того, что нет никакого ограничителя. Для начинающих электриков такой нож неудобен из-за ручной регулировки глубины реза.

Требования к электромонтажным ножам

Instrumenty dlia sniatiia izoliatsii elektromontazhnyi 2

Ручка ножа должна быть выполнена из диэлектрического материала достаточной прочности: углеродного волокна или специального пластика, для предотвращения удара электрическим током.
Лезвие должно изготавливаться из прочной стали, для сохранения его остроты длительное время.
Форма рукоятки должна позволять электрику на ощупь определять начало лезвия.
Острая кромка должна выполняться прямой, для упрощения разделки кабелей с двойной изоляцией.
Нож следует выбирать небольшой, что дает возможность работы в малом пространстве, например, в шкафу или щитке. Лезвие также не должно быть слишком большим, чтобы в жгуте проводов случайно не повредить изоляцию соседних проводов, а также для удобства снятия изоляции тонких проводников.
Электрику для работы не требуется нож с заостренным концом лезвия. При работе в темных и тесных местах руками можно случайно прикоснуться к острому концу и получить травму. Во время работы со жгутом проводов острый конец лезвия легко повреждает соседние проводники.
При снятии изоляции лезвие нужно держать под острым углом к проводу, чтобы не повредить токоведущую жилу. Оболочку следует срезать аккуратно от себя, кусочками, по принципу затачивания карандаша.
Фабричный качественный нож должен иметь на рукоятке обозначение допустимого напряжения.
Если используется самодельный нож, то его рукоятку необходимо обмотать изоляционной лентой или другим диэлектрическим материалом.

Съемники

Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением не трудно, достаточно закрепить провод в зажиме, и совершить съемником один оборот вращательного движения вокруг провода.

Стрипперы

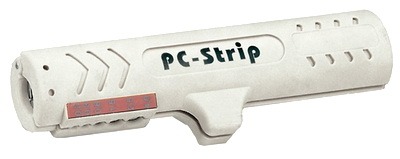

Наиболее распространенным видом оборудования для зачистки изоляционной оболочки кабелей у профессионалов стали стрипперы. С их помощью значительно проще снимать изоляцию, особенно с проводов, имеющих много жил. Глубина реза настраивается, что дает возможность применения стриппера для любых диаметров кабелей.

Stripper

Существует несколько видов стрипперов, которые отличаются по своей конструкции, но принцип действия их один и тот же: разрезание изоляционной оболочки и снятие ее с кабеля.

Ручные стрипперы

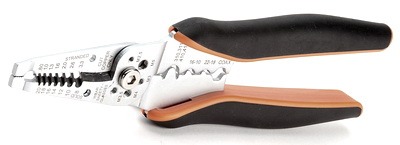

Такие инструменты для снятия изоляции работают по просто. Конструкция похожа на плоскогубцы, с тем отличием, что на губках имеются гнезда с режущими кромками для разных сечений жил. Этот вид инструмента подходит для зачистки изоляции проводов не более 6 мм 2 .

Stripper ruchnoi

Некоторые модели способны опрессовывать наконечники. Чтобы снять изоляцию, нужно поместить провод в гнездо, нажать на рукоятки и выполнить круговое вращение.

Полуавтоматические стрипперы

Stripper poluavtomat

Такой инструмент еще более прост в работе. Его устройство по сравнению с предыдущей моделью усовершенствовано. Не нужно вращать стриппер вокруг кабеля, достаточно закрепить провод в соответствующем гнезде и нажать на ручки. Многие модели стрипперов-полуавтоматов способны опрессовывать наконечники и разрезать кабели.

Автоматический стриппер

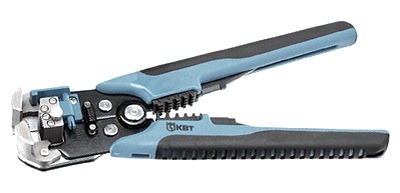

Такие инструменты для снятия изоляции относятся к профессиональным видам съемников изоляции. Она отличается от предыдущей модели тем, что самостоятельно определяет толщину проводника. Поэтому вся работа заключается в установке провода в нужное гнездо и приложении усилия к рукояткам.

Stripper avtomat

Автоматические инструменты для снятия изоляции являются дорогостоящими изделиями, могут очищать изоляцию сразу с нескольких проводников, а также зачищать провод в его середине. Существуют также автоматические стрипперы для зачистки плоских проводов, и для многих других целей при совершении электромонтажных работ.

Как выбрать инструменты для снятия изоляции

Для домашних работ по подключению электрической проводки целесообразно приобрести ручной стриппер для зачистки изоляции, который способен снимать оболочку с проводов до 6 мм 2 . Ручные инструменты для снятия изоляции имеют невысокую стоимость, и обладают достаточной функциональностью для домашних мастеров.

Профессиональным электромонтерам, которые постоянно прокладывают линии проводов и подключают их к различным устройствам, лучше приобрести стриппер-автомат, или хотя бы полуавтоматическую модель. Их стоимость соответственно выше, зато значительно упрощается электрический монтаж проводки.

Как пользоваться стриппером

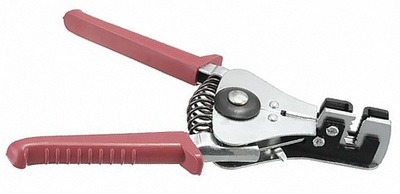

Рассмотрим этот вопрос на китайском стриппере-полуавтомате, который исправно работает уже несколько лет.

Stripper 2

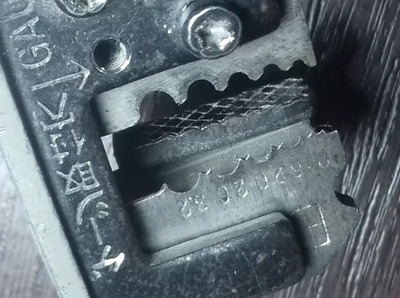

Режущей частью являются две пластины с высечками для различных сечений провода.

Instrumenty dlia sniatiia izoliatsii rabota 1

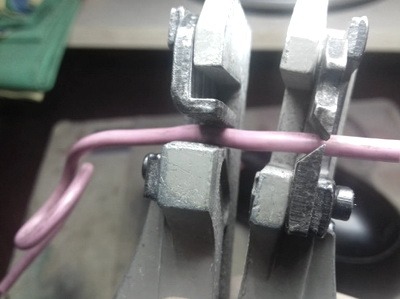

Размещая проводник в захвате, следует оставить часть провода для зачистки за ножами.

Instrumenty dlia sniatiia izoliatsii rabota 2

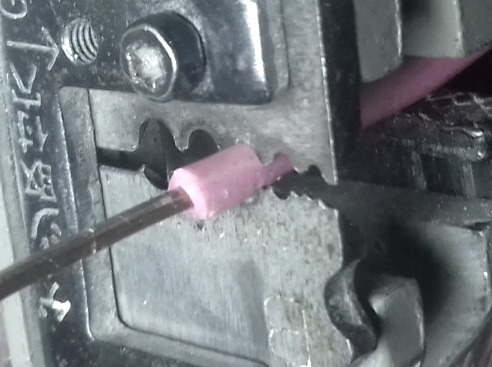

Сжимаем рукоятки стриппера, придерживая проводник руками. При этом ножи сжимаются, разрезая оболочку, а губки оттягивают проводник назад. В итоге оболочка провода снимается.

Instrumenty dlia sniatiia izoliatsii rabota 3

Особенностью работы со стриппером является правильный выбор величины высечки. Если неправильно выбрать ее диаметр, то токопроводящая жила повредится или даже обломится. Не следует захватывать слишком большую длину оболочки, лучше снять ее за несколько заходов. При достаточном навыке работы со стриппером, изоляционная оболочка снимается менее, чем за секунду, и работа идет быстрее. Поэтому покупка такого инструмента экономит рабочее время, финансы и силы работника.

Обжим наконечников стриппером

Если нет специального инструмента, применяемого для опрессовки проводов (кримпера), то эту работу можно выполнить стриппером. Эта работа выполняется довольно просто. Вначале необходимо зачистить провод от изоляционной оболочки на необходимую длину. Далее установить наконечник на провод и поместить его в соответствующий разъем стриппера. Затем нужно сжать рукоятки, получив обжатый провод в наконечнике. Затем следует отрезать лишний конец жилы.

Достоинства стрипперов:

Кроме снятия изоляции могут использоваться вместо пресс-клещей или кусачек, для обжатия провода.
Эти инструменты для снятия изоляции могут применяться для зачистки очень тонких проводов.
Допускается использование стрипперов для снятия оболочки у проводников с любым видом изоляции.
Во время работы не повреждают токопроводящую жилу, изготовленную даже из мягкого металла.
Простое и понятное использование.
Невысокая стоимость.

Зачистка изоляции паяльником

Если под руками не нашлось специального инструмента или ножа, то зачистить кабель или провод можно простым паяльником. Для этого его разогревают до рабочей температуры, далее к жалу прислоняют проводник и вращают его вокруг своей оси, оплавляя изоляцию.

Теперь изоляционную оболочку можно без труда снять, а жила не будет иметь повреждений. Недостатком этого метода является выделение плавящейся изоляцией вредного и неприятного дыма, а также невозможность применения паяльника для зачистки резинового провода, так как резина будет гореть.

Инструмент для снятия изоляции с кабеля (стрипперы)

Компания «СвязьКомплект» предлагает большой ассортимент профессиональных ручных инструментов для снятия изоляции с проводов и кабелей (стрипперы). Выбор того или иного приспособления производится с учетом типа кабелей: силовые электрические, телекоммуникационные (витая пара, телефонные, коаксиальные), оптоволокно.

Перевод AWG в миллиметры (мм)

Размер AWG

Диаметр
мм

Сечение
мм2

Сечение ГОСТ
мм2

Сопротивление
Ом/км

Коаксиальные кабели и их характеристики:

Марка кабеля	Диаметр кабеля, мм	Сопротивление волновое, Ом	Ёмкость погонная, пФ/м
RG-S	8.4	52.5	93.5
RG-SB	8.4	50	96.78
RG-6A	8.4	75	65.62
RG-8A	10.3	50	100.07
RG-9	10.7	51	98.42
RG-9B	10.8	50	100.07
RG-10A	12.1	50	100.07
RG-11A	10.3	75	67.26
RG-12A	12.1	75	67.26
RG-13A	10.8	75	67.26
RG-14A	13.8	50	98.42
RG-16	16	52	96.78
RG-17A	23	50	98.42
RG-18A	24	50	100.07
RG-19A	28.4	50	100.07
RG-20A	30.4	50	100.07
RG-21A	8.4	50	98.42
RG-29	4.7	53.5	93.5
RG-34A	16	75	67.26
RG-34B	16	75	70.54
RG-3SA	24	74	67.26
RG-54A	6.4	58	86.94
RG-5SA	5.5	50	96.78
RG-55B	5.2	53	93.5
RG-S8	5	53.5	93.5
RG-58C	5	50	98.42
RG-59A	6.1	75	67.26
RG-S9B	6.1	75	68.9
RG-62A	6.1	93	44.29
RG-74A	15.6	50	98.42
RG-83	10.3	35	144.36
RG-213	10.3	50	96.78
RG-218	23	50	96.78
RG-220	28.4	50	96.78

Ножницы монтажника

Стрипперы для коаксиального кабеля

Ножи для разделки кабеля (кабельные ножи)

Стрипперы для снятия изоляции с провода

Стрипперы для снятия внешней изоляции кабеля

Стрипперы для витой пары UTP/STP

Стрипперы оптические

Кабелерезы, кабельные ножницы

Инструменты для разделки и снятия изоляции с силовых кабелей

Data Shark
Fluke Networks
PRESSMASTER
Tempo Communications
Назначение
витая пара (кабель)
витая пара (проводник)
кабель (круглый)
кабель (плоский)
коаксиал (внешняя изоляция)
коаксиал (многоуровневый)
оптические модули (трубки)
оптическое волокно
провод (электрический)
Тип инструмента
автоматический
прецизионный
регулируемый
с защелкой
слиттер (продольный)
сменное лезвие
Направление реза
многоуровневый
поперечный
продольный
спиральный
частичная зачистка
Особенность
автонастройка на разное сечение
обрезка винтов
опрессовка наконечников
подготовка провода к накрутке
продольный рез
регулировочный винт
сногоуровневый
термический
ультразвуковой
частичная зачистка
Только товары в наличии
Сортировать по цене Только товары в наличии

Jonard Tools UST-1596 - инструмент для разделки коаксиального кабеля RG59/6

Разделка витой пары
Разделка коаксиальных кабелей RG 59 и RG 6
Лезвие рассчитано на 5000 операций
Сменное лезвие: UST-210

Jonard Tools ST-100 - инструмент зачистки и обрезки проводов (до 4-х сразу) 0,5 - 0,65 мм

Одновременная зачистка и обрезка жил
Зачистка проводников от 0,5 до 0,65 мм
Обрезка провода после зачистки на заданную длину 33.33 до 39.68 мм
Эргономичная конструкция
Сменные лезвия

Paladin Tools PA1171 - стриппер для оптического кабеля (5 в 1)

удаление буферного слоя (лака) с оптического волокна (250/125 мкм)
удаление защитной изоляции с пигтейла (900/125 мкм)
удаление изоляции с парчкорда или оптического модуля диаметром 2,0-2,4 мм, 2,8-3,0 мм, 2,0-3,0 мм

PT-1162 — Paladin Tools PA1162 — стриппер буферного слоя (125 мкм; 250 мкм, 900 мкм, 3 мм)
PT-1177 — Paladin Tools PA1177 стриппер для оптического кабеля (3 в 1)
JIC-375 — Jonard Tools JIC-375 — стриппер для оптоволокна 125, 250, 900 мкм, 1.6 — 3 мм.

Paladin Tools PA1248 - 3-х уровневый стриппер CST для коаксиального кабеля

количество уровней зачистки кабеля: 2 — 3 уровня;
совместимые диаметры коаксиальных кабелей (с учетом смены кассеты — опция): 2,5 — 8 мм;
длина зачистки верхнего слоя изоляции (А): 8,74 мм
длина зачистки второго слоя изоляции (B): 2,39 мм;
возможность смены кассеты для работы с кабелями другого типа;
оснащен двусторонними лезвиями для увеличения ресурса;
регулировка кулачка обеспечивает точное и повторяемое удержание кабеля;
не допускает деформацию оболочки кабеля во время процесса снятия изоляции;
прост, надежен и удобен в эксплуатации

Paladin Tools PA1247 - 3-х уровневый стриппер CST для коаксиального кабеля

количество уровней зачистки кабеля: 2 — 3 уровня;
совместимые диаметры коаксиальных кабелей (с учетом смены кассеты — опция): 2,5 — 8 мм;
длина зачистки верхнего слоя изоляции (А): 8,3 мм
длина зачистки второго слоя изоляции (B): 3,7 мм;
возможность смены кассеты для работы с кабелями другого типа;
оснащен двусторонними лезвиями для увеличения ресурса;
регулировка кулачка обеспечивает точное и повторяемое удержание кабеля;
не допускает деформацию оболочки кабеля во время процесса снятия изоляции;
прост, надежен и удобен в эксплуатации

Paladin Tools PA1240 - 3-х уровневый стриппер CST для коаксиального кабеля

количество уровней зачистки кабеля: 2 — 3 уровня;
совместимые диаметры коаксиальных кабелей (с учетом смены кассеты — опция): 2,5 — 8 мм;
длина зачистки верхнего слоя изоляции (А): 7 мм
длина зачистки второго слоя изоляции (B): 5,1 мм;
возможность смены кассеты для работы с кабелями другого типа;
оснащен двусторонними лезвиями для увеличения ресурса;
регулировка кулачка обеспечивает точное и повторяемое удержание кабеля;
не допускает деформацию оболочки кабеля во время процесса снятия изоляции;
прост, надежен и удобен в эксплуатации

Greenlee 1950-SS - многофункциональный стриппер жил диаметром 1,0-2,6 мм

Снятие изоляции с проводов 1,0 — 2,6 мм (10 — 18 AWG)
Приспособление для резки провода
Опрессовка наконечников ∅1,3 — 2,6 мм
Обрезка винтов M 3,5; М 4
Насечки на передней части инструмента (пассатижи)
Возвратная пружина
Рукоятки с мягким покрытием
Фиксатор закрытого положения
Материал инструмента: нержавеющая сталь

Paladin Tools PA1113 - автоматический стриппер (0.08 - 6 мм. кв)

предназначен для зачистки и обрезки проводов сечением 0,08-6 мм 2 (28-10 AWG)
позволяет удалять изоляцию THHN, THHW в том числе из каучука, силикона и поливинилхлорида
инструмент предотвращает повреждение проводника при зачистки и обрезки

GT-37600 — Greenlee 1935 — стриппер-автомат
PM-4320-1016 — Pressmaster EMBLA RA SBC — автоматический стриппер для зачистки провода 0.02 — 10 мм2

Paladin Tools PA1822 - Регулируемый стриппер для внешней изоляции кабеля (4,5 - 25 мм)

удаление оболочки с кабеля диаметром 4,5 — 25 мм;
поперечный и продольный рез;
регулировка скобы под разный диаметр кабеля;
регулировка глубины реза;
заменяемые лезвия.

PM-4320-0617 — PressMaster Tor — Регулируемый стриппер для внешней изоляции кабеля 4.5 — 40 мм
PM-4320-0616 — PressMaster Tor — Регулируемый стриппер c запасным лезвием для внешней изоляции кабеля 4.5 — 40 мм
PT-1820 — Paladin Tools PA1820 — Стриппер серии AM 25 для удаления внешней оболочки кабелей диаметром (4,5 — 25 мм)
KL745HK — KLAUKE KL745HK стриппер для удаления внешней оболочки кабеля (4-28мм) с дополнительным лезвием в форме крюка.
KL745GK — KLAUKE KL745GK — стриппер для удаления внешней оболочки кабеля 4-28мм с дополнительным прямым лезвием
JIC-CST-1900 — Jonard CST-1900 — Стриппер для снятия изоляции с кабеля 4,5 — 29 мм

Paladin Tools PA1118 - инструмент для зачистки проводов диаметром 0,25 - 0,8 мм (0.05-0.5 мм2)

удаление изоляции с проводников диаметром 0,25 — 0,8 мм (30 — 20 AWG);
дополнительные функции: кусачки, пассатижи;
верхняя часть инструмента имеет наклон в 22 градуса специально для удобства в работе и для уменьшения нагрузок на запястье;
текстурированные рукоятки исключают проскальзывание инструмента при работе;
специальная высокопрочная пружина предотвращает «залипание» рукояток при сжатии;
специальный замок позволяет фиксировать рукоятки инструмента;
не предназначен для стальных и бронированных кабелей

Stanley 0-10-253 - НОЖ

Stanley 0-10-254 - НОЖ

KLAUKE KL544 - нож для разделки кабеля, 9мм

Stanley 0-89-873 - Стриппер кабельный MAX STEEL, 160 мм

Jonard UST-185 - инструмент для разделки мини коаксиального кабеля 6,35 мм

Разделка мини коаксиального кабеля
Длина участков зачистки 6,35 мм
Снятие 2-х и 4-х уровневой защиты кабелей Belden, CommScope, Times Fiber и др.
Лезвие рассчитано на 5000 операций
Сменные лезвия (код JIC-UST-230)

Paladin Tools PA1117 - инструмент для зачистки проводов диаметром 0,5 - 2,6 мм (0.2 - 0.6 мм2)

снятие изоляции с проводников различного диаметра в диапазоне 0,5 — 2,6 мм;
вмонтированные кусачки для перекусывания кабельных жил;
окончание губок выполнено в виде пассатижей;
верхняя часть инструмента имеет наклон в 22 градуса специально для удобства в работе и для уменьшения нагрузок на запястье;
текстурированные рукоятки исключают проскальзывание инструмента при работе;
специальная высокопрочная пружина предотвращает «залипание» рукояток при сжатии;
специальный замок позволяет фиксировать рукоятки инструмента;
не предназначен для стальных и бронированных кабелей

Klauke KL730 - стриппер многофункциональный (8 - 13 мм)

удаление оболочки кабеля: диаметр 8 — 13 мм
удаление изоляции жил: диаметр 0,5 мм; 0,8 мм; 1,5 мм; 2,5 мм; 4 мм; 6 мм
вес инструмента: 77 гр.

Jonard OK-3907-2224 - инструмент зачистки и обрезки проводов 0.5 - 0.65 мм

Подготовка провода к накрутке
Одновременная зачистка и обрезка жил
Зачистка проводников от 0.5 до 0.65 мм
Обрезка провода после зачистки на заданную длину 38.1 — 44.45 мм
Сменные лезвия

ILSINTECH Multi-Pack F - комплекс для подготовки и контроля качества сварки ВОЛС

термостриппер
помпа для спирта
скалыватель
печь для термоусадки КДЗС
источник красного света
измеритель оптической мощности

ILSINTECH Auto Stripper - автоматический термостриппер

Высокое качество (не допускает появления царапин на волокне во время удаления буфферного слоя)
Высокая производительность (высокая скорость удаления буфферного слоя 250 или 900 мкм)
Многофункциональность (работа с единичными и ленточными волокнами)
Гибкость и удобство эксплуатации (настройка температуры и времени нагрева)

Greenlee 760 - кабелерез для кабеля диаметром до 44,4 мм.

диаметр алюминиевой жилы: до 25,2 мм (500 мм. кв.)
диаметр медной жилы: до 22,6 мм (400 мм. кв.)
диаметр телекоммуникационного кабеля: до 44,4 мм

DATASHARK PA70057 - стриппер для зачистки проводов диаметром 0,25 - 0,8 мм

удаление изоляции с жил диаметром 0,25 — 0,8 мм (30-20AWG)
специальная высокопрочная пружина предотвращает «залипание» рукояток при сжатии
замок для фиксации рукояток инструмента

FOT-79980 - Двунаправленный стриппер для свинцовой, гофрированной или полимерной оболочки

Снятие толстой изоляции кабеля 12 – 40 мм
Продольный и поперечный рез кабеля
Регилируемая глубина реза
Надежная мощная фиксация на кабеле
Металлический корпус

Greenlee 1923А многофункциональный инструмент

Снятие изоляции с проводов 1,0 — 3,3 мм (8 — 18 AWG) и 0,6 — 2,6 мм (10 — 22 AWG)
Приспособление для резки провода ∅ 0,6 — 2,6 мм
Опрессовка изолированных и неизолированных наконечников ∅ 0,6 — 2,6 мм (0,33 — 6 мм кв.)
Обрезка винтов M3 — M5
Рукоятки с мягким покрытием
Материал инструмента: сталь

Paladin Tools PA1913 - Универсальный инструмент для разделки UTP/STP кабеля и расшивки проводников на кросс 110

удаление оболочки UTP/STP кабелей;
расшивка проводников на кросс 110;
автоматическое регулирование глубины зачистки кабеля при помощи подпружиненной рукоятки;
качественное исполнение, длительный срок службы;
простота и удобство в эксплуатации

Paladin Tools PA1161 - универсальный регулируемый стриппер

регулируемая глубина зачистки
удаление оболочки с проводов: 0,25 мм — 2,6 мм (0.05-6 мм. кв)
обрезка жил
подпружиненная рукоятка

Paladin Tools PA1162 - стриппер буферного слоя (125 мкм; 250 мкм, 900 мкм, 3 мм)

диаметр оптического волокна без буферного слоя: 125 мкм
удаление буферного слоя (лака) с оптического волокна (250 мкм)
удаление защитной изоляции с пигтейла (900 мкм)
снятие изоляции с патч-корда диаметром 2-3 мм

PT-1177 — Paladin Tools PA1177 стриппер для оптического кабеля (3 в 1)
JIC-375 — Jonard Tools JIC-375 — стриппер для оптоволокна 125, 250, 900 мкм, 1.6 — 3 мм.

Greenlee 1927-SS - многофункциональный стриппер жил диаметром 1,0-3,3 мм

Снятие изоляции с проводов 1,0 — 3,3 мм (8 — 18 AWG)
Приспособление для резки провода
Опрессовка изолированных и неизолированных наконечников
Обрезка винтов M3 — M5
Насечки на передней части инструмента (пассатижи)
Возвратная пружина
Рукоятки с мягким покрытием
Фиксатор закрытого положения
Материал инструмента: нержавеющая сталь

Greenlee 1935 - стриппер-автомат

cнятие изоляции с проводника 0.5 — 6 мм 2
длина зачистки: до 22,2 мм
тип изоляции зачистки: PVC,THHN

Профессиональный инструмент для снятия изоляции с кабеля купить с быстрой доставкой по России!

× Запрос на покупку
× Товар добавлен в корзину
× В выбранный Вами день и время Вам позвонит наш сотрудник!

Выберите направление, по которому Вы хотите переговорить:

Заземление и молниезащита

Оборудование для диагностики в сфере энергетики

Оборудование для монтажа и диагностики линий связи, WI-FI, оптики

Аудио-видео решения и телефония

× Выберите тему и отправьте нам сообщение!

© 1997 — 2024 «СвязьКомплект» (ООО «КаталогСервис», ОГРН: 1097746354474)
× Войти и заказать
Согласие на обработку персональных данных

Настоящим вы предоставляете свои персональные данные для получения заказанных вами на нашем веб-сайте товаров, информационных материалов или услуг. Вы также даете согласие на обработку ваших персональных данных, включая: сбор, хранение, обновление, использование, блокирование и уничтожение. Настоящее согласие дается вами на весь период эксплуатации веб-сайта и может быть отозвано вами в любой момент. Для отзыва вашего согласия направьте соответствующее распоряжение в письменной форме по адресу обратной связи, указанному на сайте. В случае отзыва настоящего согласия вы теряете статус зарегистрированного пользователя веб-сайта и все связанные с этим статусом привилегии по всем программам сайта.
