Как снять обшивку боковой двери на т5

Снятие и установка сдвижной двери

Снятие и установка сдвижной двери Volkswagen Transporter

	1. Вывинтить крестообразный винт (1) и вынуть замыкающую деталь (2) из направляющей шины (снаружи на кузове).

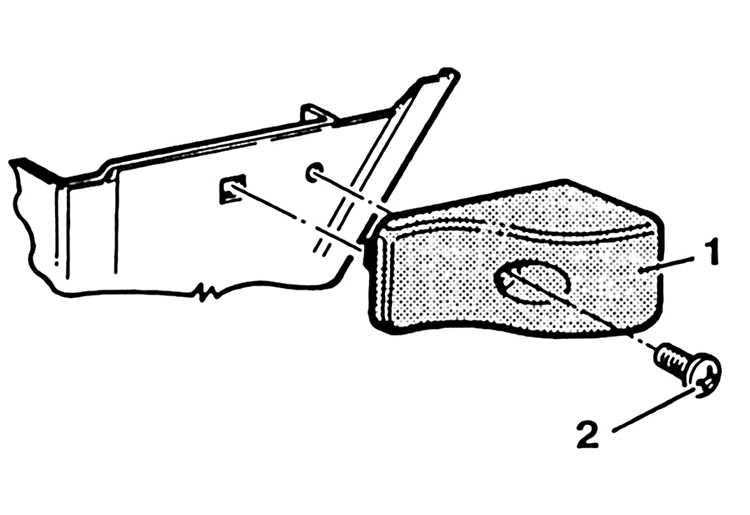

	2. Вывинтить винт (2) изнутри на сдвижной двери и снять средний упор (1).
	3. Вывинтить винт (1) на подножке и снять ограничитель двери (2).
	4. Открыть до конца сдвижную дверь, вынув при этом направляющую роликов из направляющей шины (стрелка).
	5. Опустить сдвижную дверь в передней части настолько, чтобы можно было вынуть верхнюю направляющую роликов из направляющей шины.
	6. С посторонней помощью сдвинуть дверь в обратном направлении настолько, чтобы шарнирная гарнитура (1) выскользнула из направляющей шины (2).

1. Установка производится в обратном порядке.

2. Винты затягивать моментом 20 Н·м.

Видео про «Снятие и установка сдвижной двери» для Volkswagen Transporter

Замена ролика сдвижной двери на VW T5

Инструмент и оборудование для PDR. Снимаем сдвижную дверь Volkswagen Transporter

Демонтаж карты сдвижной двери Volkswagen Caddy

Технический форум-клуб владельцев Volkswagen Transporter T4,T5,T6/Caravelle/Multivan

Общаемся,делимся опытом эксплуатации и обслуживания VW Transporter/Caravelle/Multivan,помогаем другим участникам разобраться в возникших проблемах.

Темы без ответов
Активные темы
Поиск
Пользователи
Наша команда
Топлист сообщений
Благодарности

Volkswagen Transporter ClubТехнический раздел Volkswagen Transporter / Caravelle / Multivan / Т4 / T5 / T6 / T7Кузов
Поиск

Темы без ответов
Активные темы

Как снять обшивку с водительской дверни на Т5 2014 г.в.

Обсуждаем наружную и внутреннюю часть кузова : замки, двери, сидения, стекла, зеркала, регулировки внешних и внутренних элементов, как снять и как поставить и др.

10 сообщений • Страница 1 из 1

zheltyi VW-Transporter.ru Club Сообщения: 3 Зарегистрирован: 30 дек 2014, 15:20 Репутация: 0 Город: Мытищи Авто: Фольксваген Каравелла Двигатель: САА дизель Год выпуска: 2014 Благодарил (а): 1 раз Контактная информация:

Как снять обшивку с водительской дверни на Т5 2014 г.в.

#1 Сообщение zheltyi » 07 янв 2015, 10:09

День добрый! Подскажите, пожалуйста как снять обшивку с водительской двери.

Как снять обшивку с водительской дверни на Т5 2014 г.в.

#2 Сообщение zheltyi » 07 янв 2015, 10:10

День добрый!
Подскажите, пожалуйста как снять обшивку с водительской двери на Каравеллу 2014 г.в., для того, чтобы поменять боковое зеркало.

deecars VW-Transporter.ru Club Сообщения: 472 Зарегистрирован: 30 ноя 2012, 11:48 Репутация: 4 Город: Москва Авто: т5 gp Год выпуска: 2012 Благодарил (а): 8 раз Поблагодарили: 11 раз Контактная информация:

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#3 Сообщение deecars » 07 янв 2015, 10:29

Три винта снизу. Два под крышкой ручки.

deniska VW-Transporter.ru Club Сообщения: 307 Зарегистрирован: 28 ноя 2013, 18:37 Репутация: 1 Город: волоколамск Авто: т-5 Двигатель: тди 2.0 140 Год выпуска: 2013 Благодарил (а): 7 раз Поблагодарили: 7 раз Контактная информация:

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#4 Сообщение deniska » 07 янв 2015, 11:17

И один по середине в круглой дырке ))

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#5 Сообщение zheltyi » 07 янв 2015, 11:53

Спасибо, винты я открутил, но там пистоны хитрые, побывал тянуть не отстёгиваются.

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#6 Сообщение deniska » 07 янв 2015, 13:44

Сильней тяни не бойся ,рывком дёрг и всё )) в ехисти продаются пистончики )))

Texet VW-Transporter.ru Club Сообщения: 21 Зарегистрирован: 10 ноя 2012, 19:31 Репутация: 0 Город: Vladimir Авто: T5 Двигатель: rrr Год выпуска: 1967 Благодарил (а): 2 раза Контактная информация:

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#7 Сообщение Texet » 23 май 2015, 22:09

Расскажите как удалось снять обшивку, где контакты зеркала. Спасибо.

Nikolaevich VW-Transporter.ru Club Сообщения: 4078 Зарегистрирован: 13 апр 2012, 13:55 Репутация: 1863 Город: Смоленская область Авто: T5 GP Двигатель: CAAB Год выпуска: 2010 Благодарил (а): 53 раза Поблагодарили: 552 раза Контактная информация:

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#8 Сообщение Nikolaevich » 24 май 2015, 00:47

deniska писал(а): Сильней тяни не бойся ,рывком дёрг и всё )) в ехисти продаются пистончики )))

Я бы советовал делать это по-другому. Аккуратно вынимать центральную часть пистона (меньшего диаметра — вынимается не до конца, а примерно наполовину длины), а затем уже тянуть за нижнюю (бОльшего размера) основную часть пистона — запросто вынимается пистон целиком.

LUK VW-Transporter.ru Club Сообщения: 3432 Зарегистрирован: 05 сен 2013, 07:21 Репутация: 723 Город: ХМАО-Югра г.Сургут Авто: Т5 Transporter 7 мест Двигатель: 2.5 AXD Год выпуска: 2005(6) Откуда: Родом из Чувашской Республики, живу в Сургуте Тюменской области Благодарил (а): 141 раз Поблагодарили: 171 раз Контактная информация:

Re: Как снять обшивку с водительской дверни на Т5 2014 г.в.

#9 Сообщение LUK » 24 май 2015, 09:28

Nikolaevich писал(а):
deniska писал(а): Сильней тяни не бойся ,рывком дёрг и всё )) в ехисти продаются пистончики )))

Игорь Николаевич, на картах передних дверей пистоны не такие, к ним не подлезть, они внутри, на самом деле их нужно просто дернуть

Как снять обшивку боковой двери на т5

Приветствую всех!перечитал весь кузов и салон так и не увидел как же снять карту сдвижной двери.а мне надо.есть даже как снять пепельницу .в книжке что в полезных файлах есть ,но там транспортер.у меня мульт ,а дверь со шторкой которая сматывается внутрь двери.еще и форточка. Мнеб в двух словах кто подсказал ,а я уж поднатужусьснятую карту видел ,про ручку внутри салона у меня с кнопкой ,написано верх закрывашки ручки отжать и поднять вверх,а дальше?

Сообщений: 1,200
Регистрация: 21.12.2012
Адрес: InternetCity
Авто: VW T5 California
Год выпуска: 2009
Это может быть интересно
Сообщений: 14,528
Регистрация: 21.12.2010
Адрес: Питер
Авто: VW T5 California
Год выпуска: 2005
Двигатель: AXE 174л.с.

Карта сама на таких же клипсах, как и обшивка хлопушки.
Тянуть на себя снизу и не допустить излома в верху справа (па правой сдвижке) и вверху слева (на левой сдвижке)
На моём предыдущем мульте кто-то до меня уже отломал этот кусок и потом неумело пытался приклеить.

Сообщений: 6,427
Регистрация: 29.06.2013
Адрес: Алмата
Авто: Т5 Мульт
Год выпуска: 2003
Двигатель: АХЕ

А накладка сверху стекла ?Нижние края нужно выдергивать внутрь салона, как и на задней двери?а дверь снимать обязательно?форточку и шторку не трогаем ?

Сообщений: 14,528
Регистрация: 21.12.2010
Адрес: Питер
Авто: VW T5 California
Год выпуска: 2005
Двигатель: AXE 174л.с.

Дверь снимать не нужно. Форточку не трогаем. Шторка вроде остаётся на обшивке. Во всяком случае задние шторки точно на обшивке висят.

Безвременно ушедший сооснователь форума
Сообщений: 23,863
Регистрация: 19.10.2009
Адрес: Ленинград
Авто: Kasten from Venom
Год выпуска: 2008
Двигатель: АХС
Инжирнер, а в мануале по ремонту этого нет?
__________________
Студенты глупых вопросов не задают, это глупые студенты не задают вопросов.
Сообщений: 18
Регистрация: 04.03.2014
Год выпуска: 2006
Двигатель: AXD-2.5

под ручкой открывающей дверь из нутри маленькая заглушка-под ней винтик мм6-7 длинной держит кожух ручки.кнопка на пластиковой клипсе прсто вставлена-не сломаеться.со стороны замка на клипсах металических.потянуть на себя нижнюю часть прижимающую край обшивки.а потом только с нимать карту.можно зарание прготовить клопы их та 12 шт.скинул бы схему да не получаеться.

Сообщений: 6,427
Регистрация: 29.06.2013
Адрес: Алмата
Авто: Т5 Мульт
Год выпуска: 2003
Двигатель: АХЕ
Сообщение от tereleg
Инжирнер, а в мануале по ремонту этого нет?
Подробностей нету,нюансов так сказать,глядя на мультовскую обшивку боязно боязно как то
Сообщений: 6,427
Регистрация: 29.06.2013
Адрес: Алмата
Авто: Т5 Мульт
Год выпуска: 2003
Двигатель: АХЕ

Всем спасибо за поддержку!Снял я сдвижки карту не сломал.Как написано ,снизу от центра и по краям вверх .Одной рукой оттягивал карту а другой из нутри отжимал возле клипс.А верхний задний угол из нутри сверху отжимал ,а напарник снаружи сверху отверткой помогал.там клипса стоит выше направляющего штыря и снизу ее не отожмешь.спасибо Дима предупредил.Сломал пластиковый стержень на котором держится кнопка запирания двери из нутри,пока возился с картой,стержень хрупкий еще и с шейкой .Приколхозил капроновую трубку.Накладка ручки имеет крючки по углам и сверху одевается на клипсу ,и прикручена винтиком.шторка остается на карте.Всем привет!

Изображения


Снятие и разборка замка сдвижки Т5. Чистка механизма.

Сначала не мог открыть дверь, а следовательно снять обшивку на заблокированной двери для получения доступа к замку, механизмам и тросикам…
Задавал вопрос в сообществе Т5/Т6 по артикулам, по Замкам сдвижной двери Т5
Еще тут хороший отчет DZhebden который помог очень.

В общем попытаюсь по возможности коротко(?!) описать то с чем скорее всего придется столкнуться при разборке двери и снятии замка, а так же о том что можно не разбирать почем зря… В любом случае — профилактика замку не помешает, даже если он с большего пока еще работает!

#1 Инструкция по снятию обшивки двери (снимал с закрытой дверью, гемор еще тот, но снять не сломав можно…):
— выкручиваем винт за черной «ручкой-лягушкой» открытия.
— сдергиваем верхнюю накладку светлую пластиковую над окном, начиная со стороны хлопушки. Потом сверху. Потом со стороны ручки. Сволочь очень крепко сидит…
— снимаем пластиковую обшивку вокруг ручки открытия.
— поддевая и аккуратно чтоб не поломать и не надломить хрупкую пластиковую обшивку сдергиваем начиная сверху и медленно движемся вниз (желательно запастись разными китайскими сьемниками, крючками и пластиковыми лопатками для обшивки — с ними процесс идет более аккуратно и продуктивно).
— аккуратно сняв обшивку открывается доступ к двери и замку.
— подергать тросик и ручки, должен открыть дверь. Если по какой-то причине дверь так и не получилось открыть, то тогда нужно будет достать замок и разобрать его на коленке (аккуратно чтоб не выскочили части механизма) и отсоединить тросик внутри замка на заднюю «щеколду». Благодаря этому дверь можно будет закрыть и открыть потянув за тросик * о снятии и разборке замка — подробно ниже.

#2 Инструкция по снятию замка
— Снимать нужно обе части — сам замок и тросик с «щеколдой» в задней части двери (крепится на двух болтах снаружи. Потом снимать с самого замка. Там в принципе всё интуитивно и понятно — главное запомнить что и куда.
— Ручку наружную снимать не надо, как оказалось. Внутреннюю тоже позже убедился, когда переделывал, что можно не снимать… три раза снимал и ставил замки))))
