10.4.2. Регулировка капота
3. Прикрыв капот, установите его так, чтобы зазоры между капотом и крыльями были одинаковые с обеих сторон, а зазор между нижней панелью передка и задней частью капота был равномерным на всем протяжении.
4. Приподнимите осторожно капот и затяните окончательно болты крепления капота.
ПОЛЕЗНЫЙ СОВЕТ
Чтобы при поднятии отрегулированного капота он не сместился относительно петель, перед прикрыванием капота отсоедините от рычагов петель пружины сервопривода капота (помощник при этом должен придерживать капот). Окончательно затянув болты крепления петель, подсоедините пружины.
5. Регулируют капот по высоте изменением высоты четырех регулировочных буферов у передних и задних углов капота. Высота регулировочного буфера изменяется его ввертыванием или вывертыванием. Регулировочные буфера должны быть установлены так, чтобы поверхность капота совпадала с поверхностью крыльев.
6. После регулировки проверьте легкость открывания и надежность закрывания замка капота.
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Капот — снятие, установка и регулировка положения
3. Отсоединяем трубку бачка стеклоомывателя от тройника.
4. Вынимаем резиновый уплотнитель и выводим трубку омывателя из капота.
5. Любым доступным способом (фломастером, маркером) помечаем положение головок болтов на капоте.
6. С помощником, с обеих сторон капота, одновременно поддерживая его снизу, торцовым ключом на 8 мм отворачиваем по два болта крепления капота к петлям.
7. Снимаем капот с машины, одновременно убирая упор.
Установка
1. Устанавливаем капот в обратной последовательности.
2. Перед затягиванием болтов крепления совмещаем их головки с ранее сделанными метками на капоте.
Регулировка
Если устанавливается новый капот — регулируем его положение в проеме. Отверстия в капоте под болты его крепления позволяют изменять положение капота в пределах проема кузова.
1. Устанавливаем капот и заворачиваем болты его крепления, не затягивая их.
2. Опускаем капот и регулируем его положение в проеме кузова. Зазоры между передними крыльями и капотом должны быть равномерными и одинаковыми, а радиус закругления его передней части должен совпадать с радиусом закругления крыльев.
3. Аккуратно приоткрыв капот, затягиваем болты его крепления.
4. Если задняя часть капота находится ниже верхней кромки передних крыльев, отпускаем затяжку задних болтов крепления капота и приподнимаем заднюю часть капота на требуемую величину, после чего затягиваем болты.
5. Регулировка по высоте переднего края капота осуществляется резиновыми упорами. Выворачивая упоры, поднимаем передний край капота, заворачивая — опускаем.
6. Устанавливаем страховочный крючок и фиксатор замка капота.
Регулируем сами замок капота
А давайте-ка внимательней присмотримся к капоту нашего автомобиля. Не появилось ли никаких странностей в его поведении? Часто мы не обращаем внимание на такие мелочи, как то, что капот стал немного хуже закрываться, требуется с каждым разом все большее усилие для его открывания, появилось дребезжание (сначала легкое и периодическое). Ведь все это происходит постепенно, а значит, незаметно. Забываем про такое нехитрое дело, как регулировка замка капота.
Своевременная диагностика – залог безопасности
Спущенное колесо или «захворавший» стартер мы замечаем сразу, и принимаем срочные меры по устранению возникшей неисправности. А подуставший капотный замок, по мнению большинства автолюбителей, «на скорость не влияет». Действительно, не влияет, но многих ужасно раздражает многократное хлопанье, нервное дерганье за ручку в надежде, что «Сезам», наконец-то, откроется. И все это происходит, как правило, в самые неподходящие моменты. Вроде мелочь, а раздраженный водитель – угроза на дороге, причем абсолютно для всех участников движения.
Или открывшийся, по собственному желанию, на ходу капот… Даже на небольшой скорости это может создать серьезные проблемы.
Не будем же откладывать в долгий ящик такую «мелочь», как регулировка. Тем более, что все операции можно выполнить самостоятельно, не прибегая к помощи работников СТО и главное, совершенно бесплатно!
И такое иногда случается!
В каких же случаях поможет регулировка?
Давайте перечислим главные неисправности, которые можно самостоятельно устранить, только лишь отрегулировав замок капота автомобиля:
- Капот стал плохо закрываться, требуется многократное хлопанье и прикладывание заметного усилия для его закрытия
- Стало проблематично его открыть (тянем-потянем, а реакции – ноль)
- Не «подпрыгивает» при натяжении тросика, при закрывании слышен посторонний стук металла о металл
- Дребезжание при заведенном двигателе, на ямах.
Так как в одной статье практически невозможно описать все модели, возьмем для примера шедевр отечественного автопрома – автомобиль ВАЗ. Что бы ни говорили, а «жигули» бороздят просторы бывшего СНГ чаще, чем любая иномарка. И, учитывая их живучесть, думаю это еще надолго… А исходя из принципа, что данная процедура, практически на всех автомобилях, сводится к аналогичным действиям (если не принимать ко вниманию конструктивные особенности замков), можно вывести общую формулу настройки. Займемся же регулировкой замков, к примеру, для ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.
Инструменты
Для регулировки нам понадобятся:
Гаечный ключ на 19 мм.
Ключ рожковый или накидной
Отвертка, обычно я использую «волшебный» набор.
Отвертка со сменными насадками
Масло для смазки замка (годится только жидкое; «солидол», «литол» и другие подобные смазки не подойдут, так как они затвердевают при низкой температуре, что затрудняет работу механизма).
Машинное масло
Желание, немного свободного времени, голова и две руки (желательно прямые).
Вот и все, что нам требуется для работы
Процесс регулировки на выбранной модели автомобиля
Устройство капотного замка ВАЗ 2108/2109/21099
Для начала, открываем и фиксируем капот. Обратим внимание на замок и попробуем разобраться в принципе его работы.
Устройство замка капота
На фото обозначены основные элементы замка:
- Пружина защелки замка
- Контргайка
- Защелка
- Предохранительный крюк
- Ручка предохранительного крюка.
Из увиденного следует, что после того, как мы потянули за ручку открывания в салоне, тросик открывает фиксатор, который освобождает защелку замка. Благодаря пружине защелки, капот «прыгает» вверх, но его еще удерживает в полуоткрытом состоянии предохранительный крючок. И только нажав на ручку предохранительного крюка, мы можем полноценно его открыть и получить доступ в моторный отсек. Довольно надежная система. На первый взгляд…
Регулировка, хоть и не очень сложная операция, но требует терпения и аккуратности. Иногда приходится по много раз повторять одно и то же ювелирное движение, пока все не начнет работать, как следует!
Вертикальная регулировка замка
Если капот не хочет нормально закрываться (вы им хлопаете, давите на него, а он все равно закрывается с трудом, или вовсе не фиксируется в закрытом положении), или появилось дребезжание при езде по нашим идеально ровным дорогам (иногда оно заметно даже просто при заведенном двигателе), тогда необходима регулировка в вертикальном направлении. А именно – регулировка длины защелки замка.
Для этого, с помощью ключа на 19 мм ослабьте контргайку на защелке, придерживая саму защелку от проворачивания отверткой с плоской насадкой.
Регулировка длины защелки
Если капот плохо или совсем не фиксируется в закрытом положении, то требуется немного увеличить длину защелки, чего мы добьемся выкручиванием ее с помощью отвертки.
При дребезжании капота, наоборот, нужно укоротить защелку, закрутив ее на несколько оборотов вглубь. Нужная длина защелки определяется экспериментальным путем.
Избавились от проблемы? Тогда затягиваем контргайку (не забываем придерживать отверткой защелку), еще раз проверяем и радуемся!
Горизонтальная регулировка замка
При проблемах с открыванием, при металлическом постороннем стуке при закрывании, замок требует горизонтальной корректировки.
Регулировка положения защелки
Для этого также ослабляем контргайку и немного передвигаем (не крутим, а именно двигаем) защелку в нужном направлении.
При правильной регулировке, все должно хорошо закрываться и открываться. Без прикладывания усилий. В идеале, капот должен полностью захлопываться при отпускании с высоты 20-30 см и отщелкиваться от потягивания за ручку привода в салоне, стопорясь лишь предохранительным крючком.
Регулировка капота

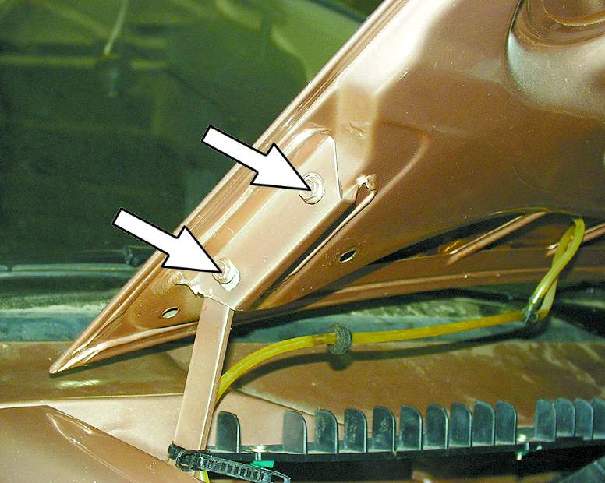

1. Откройте капот. Ослабьте по два болта крепления капота к петлям с каждой стороны.
2. Прикройте капот и установите его так, чтобы зазоры между капотом и крыльями были равны с обеих сторон. Затем осторожно приподнимите капот и окончательно затяните болты крепления.

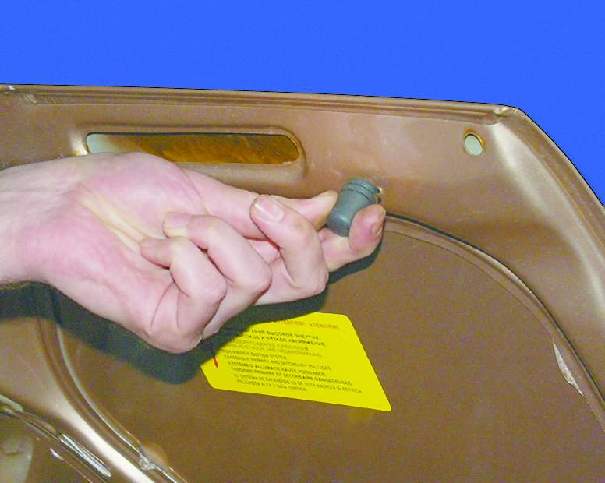

3. Регулировка капота по высоте производится изменением высоты двух регулировочных буферов. Они должны быть установлены так, чтобы поверхность капота совпадала с поверхностью крыльев (см. примечание).
Высота буфера изменяется его выворачиванием или заворачиванием.
