Паспортные данные
К паспортным данным автомобиля относят идентификационный номер транспортного средства (ТС) и его составных частей — шасси, кабины и двигателя.
Идентификационный номер ТС (VIN) нанесен на нравом лонжероне рамы перед передним кронштейном задней рессоры (см. рис. 1.1).
Рис. 1.1. Место нанесения идентификационного номера автомобиля или номера шасси:
1 — место нанесения идентификационного номера; 2 — лонжерон рамы правый; 3 — передний кронштейн задней рессоры
Пример нанесения VIN автомобиля;
Х96 — международный идентификационный код ООО «Автозавод ГАЗ»;
330960 — индекс автомобиля;
В — код модельного года (В — 2011 г., С — 2012 г.);
0840594 — порядковый номер автомобиля;
Модельный год — период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.
Идентификационный номер кабины нанесен на нижнем фланце правой боковины кабины.
Пример нанесения номера кабины:
330700 — индекс кабины;
В — код модельного года (В — 2011 г., С — 2012 г.);
0045366 — порядковый номер кабины.
В качестве ограничителя номера с левой стороны используется технологическое отверстие на фланце боковины.
Идентификационный номер двигателя выбит на блоке цилиндров с правой стороны в задней части двигателя рядом с картером задних распределительных шестерен, а также продублирован на заводской табличке (рис. 1.2), расположенной на заднем торце картера маховика.
Пример нанесения идентификационного номера; ISF3.8s3l54 89хххххх, где
ISF3.8s3154 — модель двигателя;
89хххххх — порядковый номер двигателя (состоит из 8 цифр).
Рис. 1.2. Паспортные данные двигателя
В табличке приведены следующие данные:
а — страна производитель;
b — порядковый номер двигателя;
с — модель двигателя;
d — обозначение двигателя по поставщику;
е — порядок работы цилиндров;
f — мощность двигателя в кВт.
Паспортные данные автомобиля также указаны на заводской табличке (рис. 1.3), расположенной на задней стойке правой боковины кабины.
Рис. 1.3. Пример заводской таблички с паспортными данными автомобиля:
а — номер одобрения типа транспортного средства;
b — идентификационный номер ТС (автомобиля);
с — максимально допустимая полная масса автомобиля;
d — максимально допустимая полная масса автомобиля с прицепом;
е — максимально допустимая нагрузка на переднюю ось;
f — максимально допустимая нагрузка на заднюю ось;
g — индекс двигателя.
Рядом с заводской табличкой на автомобиле установлена специальная табличка, на которой приведена информация о международных сертификатах (официальных утверждениях), распространяющихся на все модификации автомобилей данной категории.
На каждый конкретный автомобиль распространяются только те сертификаты, которые соответствуют данной модификации автомобиля и установленному на него двигателю.
К паспортным данным шасси, поставляемым другим предприятиям для изготовления специзделий, имеющих свой индекс, относятся номера кабины, шасси, двигателя.
Идентификацисашый номер шасси наносится на правом лонжероне рамы (см. рис. 1.1).
Пример нанесения номера шасси:
330960 — индекс шасси;
В — код модельного года (В — 2011 г., С — 2012 г.);
0840595 — порядковый номер шасси.
Заводская табличка ООО «Автозавод ГАЗ» на шасси не устанавливается,
В составе транспортного средства номер шасси не наносится.
Паспортные данные
К паспортным данным автомобиля относят идентификационный номер транспортного средства (ТС) и его составных частей — шасси, кабины и двигателя.
Идентификационный номер ТС нанесен на правом лонжероне рамы перед передним кронштейном задней рессоры (см. рис. 1.1).
Рис. 1.1. Место нанесения идентификационного номера автомобиля или номера шасси:
Пример нанесения идентификационного номера ТС:
Х96 — международный идентификационный код ООО «Автозавод ГАЗ»;
330700 — индекс автомобиля;
8 — код модельного года (8 — 2008 г., 9 — 2009 г.);
0840594 — порядковый номер автомобиля;
Модельный год — период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.
Идентификационный номер кабины нанесен на нижнем фланце правой боковины кабины.
Пример нанесения номера кабины:
330700 — индекс кабины;
8 — код модельного года (8- 2008, 9 — 2009);
0045366 — порядковый номер кабины.
В качестве ограничителя номера с левой стороны используется технологическое отверстие на фланце боковины.
Идентификационный номер двигателя ЗМЗ-5231 выбит с правой стороны блока цилиндров (на площадке в верхней части переднего торца).
Пример нанесения идентификационного номера двигателя указан на рис. 1.2.
Рис. 1.2. Пример нанесения номера двигателя ЗМЗ-5231:
1 — модель (модификация) двигателя; 2 — код комплектации двигателя; 3 — код года изготовления двигателя; 4 — код изготовителя двигателя; 5 — порядковый номер двигателя
Идентификационный номер блока цилиндров двигателя расположен с переднего торца блока на верхней горизонтальной поверхности, образованной приливом под фланец крепления крышки распределительных шестерен.
Идентификационный номер двигателя Д-245.7 Е3 выбит на заводской табличке (рис. 1.3), расположенной на блоке цилиндров с правой стороны в средней части.
В табличке приведены следующие данные:
а — индекс двигателя;
b — порядковый номер двигателя.
В табличке приведены также знаки соответствия требованиям сертификцаии в Российской Федерации и в Республике Беларусь.
Рис. 1.3. Пример нанесения номера двигателя Д-245.7 ЕЗ
Паспортные данные автомобиля также указаны на заводской табличке (рис. 1.4), расположенной на задней стойке правой боковины кабины.
Рис. 1.4. Пример заводской таблички с паспортными данными автомобиля ГАЗ-3307:
а — номер одобрения типа транспортного средства; b — идентификационный номер ТС (автомобиля); с — максимально допустимая полная масса автомобиля; d — максимально допустимая полная масса автомобиля с прицепом; е — максимально допустимая нагрузка на переднюю ось; f — максимально допустимая нагрузка на заднюю ось; g — индекс двигателя.
Рядом с заводской табличкой на автомобиле установлена специальная табличка, на которой приведена информация о международных сертификатах (официальных утверждениях), распространяющихся на все модификации автомобилей данной категории.
На каждый конкретный автомобиль распространяются только те сертификаты, которые соответствуют данной модификации автомобиля и установленному на него двигателю.
К паспортным данным шасси, поставляемым другим предприятиям для изготовления специзделий, имеющих свой индекс, относятся номер кабины, шасси, двигателя.
Идентификационный номер шасси наносится на правом лонжероне рамы (см. рис. 1.1).
Пример нанесения номера шасси:
330700 индекс шасси;
8 — код модельного года (8 — 2008, 9 — 2009);
0840595 — порядковый номер шасси.
Заводская табличка ООО «Автозавод ГАЗ» на шасси не устанавливается
В составе транспортного средства номер шасси не наносится.
Идентификационные номера ГАЗель Next.
К паспортным данным автомобилей и автомобильных шасси, поставляемых другим предприятиям для изготовления специзделий, относят идентификационный номер (VIN) транспортного средства (ТС), идентификационный номер кабины, идентификационный номер двигателя и заводскую табличку.
Идентификационный номер ТС (VIN) на автомобилях с платформой и их шасси наносится на правом лонжероне рамы перед передним кронштейном задней рессоры.
Идентификационный номер ТС (VIN) на автомобилях с цельнометаллическим кузовом и их шасси наносится под капотом на наружной передней панели передка с правой стороны по ходу движения.
Пример нанесения VIN автомобиля и автомобильного шасси:
Х96 – международный идентификационный код изготовителя ООО «Автозавод ГАЗ»;
A21R22 – модель или модификация автомобиля;
J – код модельного года (J – 2018 г., K – 2019 г., L – 2020 г.);
0140794 – порядковый номер автомобиля.
Модельный год – период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.
Идентификационный номер кабины или цельнометаллического кузова наносится под капотом на наружной передней панели передка с левой стороны по ходу движения.
Пример нанесения номера кабины (кузова):
A21R22 – модель или модификация кабины (кузова);
J – код модельного года;
0100125 – порядковый номер кабины (кузова).
Идентификационный номер двигателя Cummins выбит на блоке цилиндров с левой стороны.
Пример нанесения идентификационного номера двигателя:
ISF2.8s5129Р – модель двигателя;
89500010 – порядковый номер двигателя.
Идентификационный номер двигателя также продублирован на заводской табличке двигателя, расположенной на крышке клапанного механизма.
Пример заводской таблички двигателя:
В табличке приведены следующие данные:
a – страна производитель;
b – порядковый номер двигателя;
с – модель двигателя;
d – обозначение двигателя по поставщику;
е – порядок работы цилиндров;
f – мощность двигателя в кВт.
Идентификационный номер двигателя Evotech выбит на блоке цилиндров с левой стороны.
Приме нанесения идентификационного номера двигателя:
А27500 – условный код двигателя, состоящий из шести знаков, из которых четыре первых обозначают модель двигателя (А275).
J0901271 – номер двигателя из восьми знаков (цифр и букв латинского алфавита), в котором первый знак (буква латинского алфавита или цифра) обозначает год выпуска двигателя, второй и третий знаки – месяц выпуска, последующие знаки – порядковый номер двигателя, выпущенного в текущем месяце. Для обозначения года выпуска двигателя приняты следующие коды: 2018 г. – J; 2019 г. – K, 2020 – L.
Обозначение исполнения двигателя. На крышке коробки толкателей расположена табличка двигателя, содержащая обозначение исполнения двигателя.
Заводская табличка расположена на задней стойке проема правой двери кабины.
Пример заводской таблички с паспортными данными, где:
а – номер одобрения типа ТС или одобрения типа шасси;
b – идентификационный номер ТС или автомобильного шасси (VIN);
с – технически допустимая максимальная масса автомобиля;
d – технически допустимая максимальная масса автопоезда;
е – технически допустимая максимальная масса, приходящаяся на переднюю ось;
f – технически допустимая максимальная масса, приходящаяся на заднюю ось;
g – модель двигателя.
Идентификационный номер на заводской табличке должен совпадать с идентификационным номером на раме, а модель двигателя на табличке – с моделью, нанесенной на двигателе.
Рядом с заводской табличкой на автомобиле установлена специальная табличка, на которой приведена информация о международных сертификатах (официальных утверждениях), распространяющихся на все модификации автомобилей данной категории.
На каждый конкретный автомобиль распространяются только те сертификаты, которые соответствуют данной модификации автомобиля и установленному на него двигателю.
Идентификационные номера Газель некст
К паспортным данным автомобилей и автомобильных шасси, поставляемых другим предприятиям для изготовления специзделий, относят идентификационный номер (VIN) транспортного средства (ТС), идентификационный номер кабины, идентификационный номер двигателя и заводскую табличку.

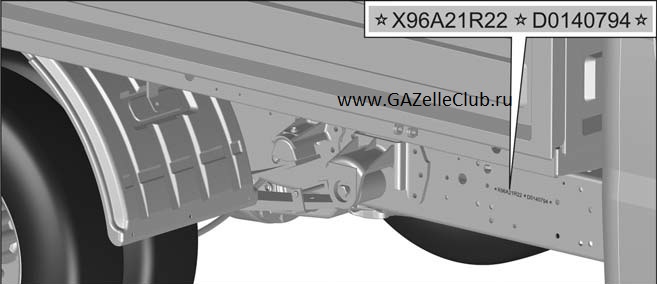

Идентификационный номер ТС (VIN) на автомобилях с платформой и их шасси наносится на правом лонжероне рамы перед передним кронштейном задней рессоры.
Пример нанесения VIN автомобиля и автомобильного шасси: Х96A21R22D0140794, где
Х96 – международный идентификационный код изготовителя;
A21R22 – модель или модификация автомобиля;
D – код модельного года (D — 2013 г., Е — 2014 г.);
0140794 – порядковый номер автомобиля.
Модельный год – период, равный в среднем календарному году, в течение которого выпускаются автомобили с одинаковыми конструктивными признаками.
Идентификационный номер кабины
наносится под капотом на наружной панели передка с левой стороны по ходу движения.
Пример нанесения номера кабины:
A21R22D0100125,где:
A21R22 – модель или модификация кабины;
D – код модельного года;
0100125 – порядковый номер кабины.
Идентификационный номер двигателя Cummins
выбит на блоке цилиндров с левой стороны.
Пример нанесения идентификационного номера двигателя:
ISF2.8s4129Р 89500010, где:
ISF2.8s4129Р – модель двигателя;
89500010 – порядковый номер двигателя.
Идентификационный номер двигателя также продублирован на заводской табличке двигателя, расположенной на крышке клапанного механизма.

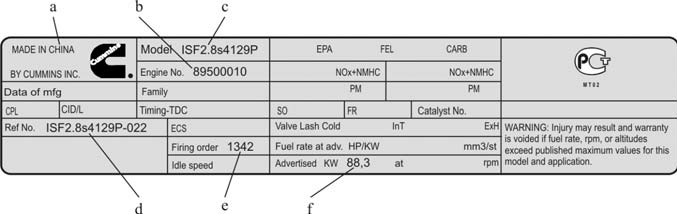

Пример заводской таблички двигателя
В табличке приведены следующие данные:
a – страна производитель;
b – порядковый номер двигателя;
с – модель двигателя;
d – обозначение двигателя по поставщику;
е – порядок работы цилиндров;
f – мощность двигателя в кВт.

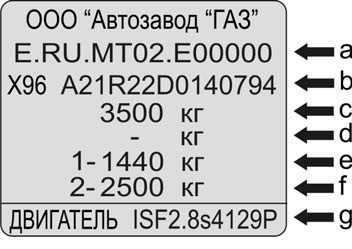

Пример заводской таблички с паспортными данными, где:
а – номер одобрения типа
ТС или автомобильного шасси;
b – идентификационный номер ТС или автомобильного шасси;
с – максимально допустимая полная масса автомобиля;
d – максимально допустимая полная масса автопоезда;
е – максимально допустимая нагрузка на переднюю ось;
f – максимально допустимая нагрузка на заднюю ось;
g – модель двигателя.
Идентификационный номер на заводской табличке должен совпадать с идентификационным номером на раме, а индекс двигателя на табличке – с индексом, нанесенном на двигателе.
