Руководства по ремонту Киа Сид: замена суппорта тормозного механизма заднего колеса

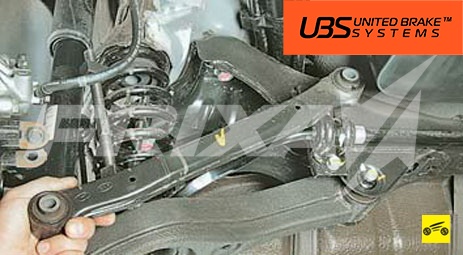

2. Снимите верхний поперечный рычаг (см. «Снятие, ремонт и установка верхнего поперечного рычага») .

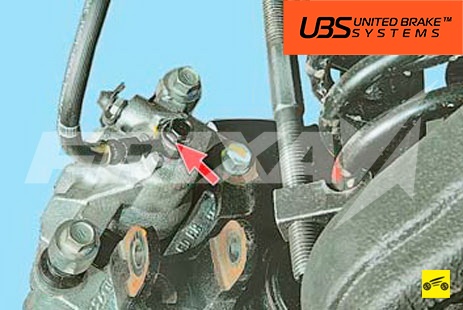

Если снимаете суппорт для замены, перед выворачиванием болтов крепления суппорта к кулаку задней подвески отсоедините от рабочего цилиндра тормозной системы шланг подвода тормозной жидкости (см. «Замена тормозных шлангов») .
Если снимаете суппорт не для замены, после выворачивания болтов крепления суппорта к кулаку задней подвески подвесьте тормозной механизм на веревке или проволоке к деталям задней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не натягивался.

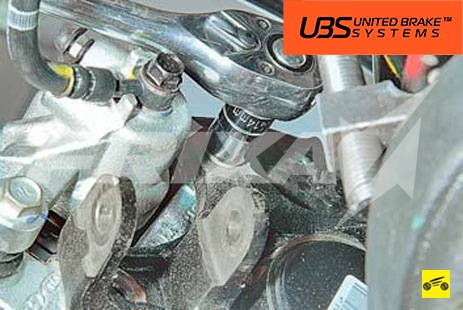

3. Выверните болт нижнего крепления суппорта к кулаку задней подвески.

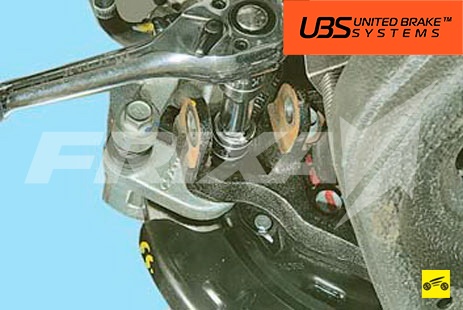

4. Выверните болт верхнего крепления суппорта к кулаку задней подвески…

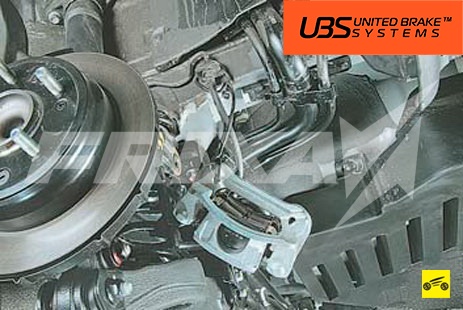

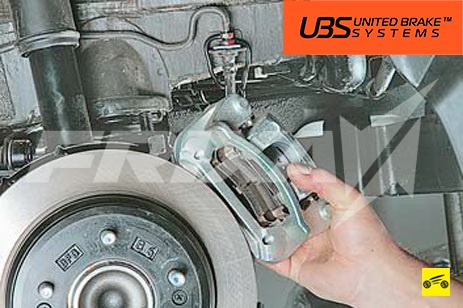

5. …и снимите суппорт с кулака.
6. Установите суппорт и верхний поперечный рычаг в порядке, обратном снятию.
Отчет. Замена пыльника поршня суппорта
При смене летней резины на зимнюю решил обновить краску на задних суппортах, в следствии чего, щеткой порвал пыльник тормозного суппорта. Заказал новый пыльник и два уплотнительных кольца а также универсальную смазку для суппортов.
Поддомкрачиваем машину, снимаем колесо под машину ставим какую нибудь страховку(н-р полено).
Ключом на 14 откручиваем болт крепления суппорта.
Что бы снять суппорт и минимально завоздушивать тормозную систему, я решил пережать шланг хомутом.Можно конечно полностью слить тормозную жидкость и после ремонта залить и прокачать систему заново.Но у я уже менял тормозную жидкость не так давно.
Передавив аккуратно шланг и на всякий случай под заливную крышку бачка тормозной жидкости подкладываем целофан и закрываем крышку, что бы в системе создалось разряжение и меньше вытекло тормозной жидкости из шланга.
Теперь откручиваем ключом на 12 мм пустотелый болт, который крепит шланг к суппорту и подставляем ёмкость для слива остатка жидкости.
Теперь извлекаем суппорт и можно свободно его разбирать и дефектовать.С помошью стержня и тисов аккуратно выдавливаем поршень из суппорта.
Промываем и вытираем внутренюю поверхность цилиндра суппотра. Внутри суппорта всё оказалось в порядке.Теперь осматриваем поршень и наблюдаем небольшие участки ржавчины и маленькие раковиы.Наждачной бумагой 1000 и 2500 всё заполировываем и получаем рабочий поршень.
Теперь смазав тормозной жидкостью поршень и стенки цилиндра суппорта, аккуратно одеваем пыльник на заднюю часть поршня (дно).
Руками нажимаем на поршень и проталкиваем его внутрь. Его может закусить и заклинить.Нужно чуть-чуть потянуть его назад и поправить
Если все нормально то он дальше идет от руки. Продолжаем давить, что бы передний буртик пыльника зашёл в проточку поршня.Осматриваем и поправляем окончательно пыльник по всем посадочным местам на поршне и суппорте и утапливаем пыльник до упора.С помощью стержня через отверстия в суппорте для тормозной шланги перемещаем поршень вперёд и потом руками назад, проверяя тем самым правильную посадку пыльника.
Теперь смазка. Смазкой обрабатываем направляющие пальцы суппорта, предварительно очистив старую смазку. Ставим пальцы на место. Аккуратно прикручиваем тормозной шланг на место к суппорту, предварительно заменив старые уплотнительные кольца. Снимаем хомут. Придерживая колодки ставим суппорт на место. Т.к. невнимательность может послужить опять причиной разрыва пыльника. Закручиваем болты на место.
Прокачиваем тормоза. У меня воздуха было немного. При необходимости доливаем тормозуху
Спасибо всем кто читал. Всем удачи!
Запчасти
ПЫЛЬНИК ПОРШНЯ ТОРМОЗНОГО СУППОРТА
582331H000
KIA HYUNDAI
Смазка для суппортов универсальная
1 декабря 2014 Метки: своими руками
Поделиться:
KIA Ceed 2007, двигатель бензиновый 1.6 л, 125 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Красноярск
Kia Ceed, 2007
Kia Ceed, 2009
Нижний Новгород
Kia Ceed, 2008
Новокузнецк
Kia Ceed, 2008
Комментарии 61
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
А после снятия одного суппорта, прокачивать нужно все 4 колеса?
Я езжу на KIA Ceed (2G)
Где пыльник купить, объездил пол Москвы говорят только в сборе продаётся вместе с суппортом?, подскажите кто знает
Там же написан его номер. Заказывай по номеру. Все можно купить отдельно
Я езжу на KIA Ceed SW (1G)
Всё понравилось, особенно комментарий «androoff», но вот пережимать шланг хомутом?! «Чё то я очкую» (с) .
Буду что-то другое применять.
Я езжу на Renault Duster (1G)
«Старые» уплотнительные кольца (медные колечки) просто можно отжечь на газовой плите дома, или любом другом источнике открытого огня, нагреть их до красна и опустить в воду, медь снова станет мягкой. А покупать их новые — не обязательно.
Я езжу на Hyundai i30 (1G)
Отжигал, но в воду не отпускал. ИМХО, это не правильно.
В воду отпускают при закалке металла. Наша цель — его отпустить, сделать мягким и пластичным. Поэтому кольцо остывает на воздухе.
После отжига убирал следы от предыдущего использования уплотнительного кольца на точильном камне в раковине под струйкой воды. Не самая приятная процедура — кожа на указательном пальце стирается до мяса.
Однако уплотнительное кольцо становится ровным, как новое. Собственно, таковым оно и является — мягким, гладким и ровным.
Я езжу на Renault Duster (1G)
ИМХО можно до мяса стереть )))) медник на работе у меня ржал над «закалкой медного уплотнительного кольца», потому что ему постоянно приходится иметь дело с медными трубками и радиаторами лет 20. На досуге дружище, не в обиду попробуй медное кольцо накалить опустить в воду. Потом можешь не ни кому не рассказывать. С Уважением к Вам и Вашему ИМХО.
Я езжу на Hyundai i30 (1G)
Я езжу на Hyundai i30 (1G)
Съездил на авторынок Кунцево и посмотрел уплотнительную манжету пальца 58168-4H000 для Hyundai H1 Grand Starex. Цена 40 руб. Нам она не подходит. Больше по диаметру и длиннее. К сожалению, наша уплотнительная манжета идет только с пальцем.
Я езжу на Hyundai i30 (1G)
Брошу свои 5 копеек.
Поршень и стенки цилиндра суппорта перед сборкой мажем не тормозухой, а спец. пастой ATE (артикул и фото в посте Dobra-tebe). Сейчас она появилась в продаже, её много и она стоит скромные 378 руб. за 180 гр.
Почти год её не было. Старый артикул 03.9902-0501.2 пропал или появлялся по конской цене больше 2 тыс. руб. Новый артикул 03.9902-0511.2 отличается от старого 03.9902-0501.2 только приклеенной на тюбике инструкцией на русском языке.
При разборке суппорта крайне желательно менять уплотнительную манжету цилиндра. Всегда. Новая точно не потечет. Старая может потеть. Тем более, что в наших машинах она стоит 100 руб. Для справки: NISSAN дает её только в ремкомплекте суппорта (палец, его чехол, пыльник суппорта, манжета цилиндра и пыльник прокачного штуцера) за «скромные» 4 тыс. руб.
При сборке пасту ATE желательно положить под пыльник.
При очистке стенок цилиндра суппорта от грязи нельзя использовать тряпки и любые растворители — только чистые пальцы и тормозуху для промывки. Можно просроченную или российскую — не важно. Главное DOT 3 или 4.
Направляющие суппорта мажем смазкой TRW PFG110 (160 руб. за 25 гр.) или аналогом. Знаменитую Molykote 111 (950 руб. за 100 гр.) лучше не использовать — это смазка-герметик, она не подходит для пальцев с резиновыми вставками (не вставите палец в скобу суппорта — воздух не выйдет). Molykote 111 прекрасная смазка для пальцев, но без резинок. У нас её можно пользовать для нижних направляющих, но два типа смазки в одном суппорте — перебор.
Обратки и торцы колодок мажем любой высокотемпературной смазкой. Например, Liqui moly 3418 (350 руб. за 50 гр.). Она рассчитана на температурный диапазон от -40 до 1400 гр. С.
Если разбухли резиновые уплотнители верхних пальцев и они не утапливаются в шахте скобы суппорта, то каталог i30 и ceed предлагают менять палец в сборе с резинкой. Стоит не дорого — 300 руб. Но можно попробовать купить уплотнительную манжету пальца 58168-4H000 для Hyundai H1 Grand Starex за 40-50 руб. Внешне они очень похожи на наши. Лично не пробовал — лень специально ехать за ней на рынок в Кунцево. А exist (isnext) просит в 3 конца — 110 руб. Они жадные. Если кто-то купит — отпишите. Ну очень похожи. Обидно менять хорошие пальцы из-за разбухшей резинки.
Удачи в ремонте.
Спасибо за комментарий. Очень полезная информация)
Я езжу на KIA Ceed SW (1G)
Брошу свои 5 копеек.
Поршень и стенки цилиндра суппорта перед сборкой мажем не тормозухой, а спец. пастой ATE (артикул и фото в посте Dobra-tebe). Сейчас она появилась в продаже, её много и она стоит скромные 378 руб. за 180 гр.
Почти год её не было. Старый артикул 03.9902-0501.2 пропал или появлялся по конской цене больше 2 тыс. руб. Новый артикул 03.9902-0511.2 отличается от старого 03.9902-0501.2 только приклеенной на тюбике инструкцией на русском языке.
При разборке суппорта крайне желательно менять уплотнительную манжету цилиндра. Всегда. Новая точно не потечет. Старая может потеть. Тем более, что в наших машинах она стоит 100 руб. Для справки: NISSAN дает её только в ремкомплекте суппорта (палец, его чехол, пыльник суппорта, манжета цилиндра и пыльник прокачного штуцера) за «скромные» 4 тыс. руб.
При сборке пасту ATE желательно положить под пыльник.
При очистке стенок цилиндра суппорта от грязи нельзя использовать тряпки и любые растворители — только чистые пальцы и тормозуху для промывки. Можно просроченную или российскую — не важно. Главное DOT 3 или 4.
Направляющие суппорта мажем смазкой TRW PFG110 (160 руб. за 25 гр.) или аналогом. Знаменитую Molykote 111 (950 руб. за 100 гр.) лучше не использовать — это смазка-герметик, она не подходит для пальцев с резиновыми вставками (не вставите палец в скобу суппорта — воздух не выйдет). Molykote 111 прекрасная смазка для пальцев, но без резинок. У нас её можно пользовать для нижних направляющих, но два типа смазки в одном суппорте — перебор.
Обратки и торцы колодок мажем любой высокотемпературной смазкой. Например, Liqui moly 3418 (350 руб. за 50 гр.). Она рассчитана на температурный диапазон от -40 до 1400 гр. С.
Если разбухли резиновые уплотнители верхних пальцев и они не утапливаются в шахте скобы суппорта, то каталог i30 и ceed предлагают менять палец в сборе с резинкой. Стоит не дорого — 300 руб. Но можно попробовать купить уплотнительную манжету пальца 58168-4H000 для Hyundai H1 Grand Starex за 40-50 руб. Внешне они очень похожи на наши. Лично не пробовал — лень специально ехать за ней на рынок в Кунцево. А exist (isnext) просит в 3 конца — 110 руб. Они жадные. Если кто-то купит — отпишите. Ну очень похожи. Обидно менять хорошие пальцы из-за разбухшей резинки.
Удачи в ремонте.
Я езжу на Hyundai i30 (1G)
За прошедший год информация чуть устарела.
Направляющие суппорта мажем той же пастой ATE 03.9902-0511.2, что и поршень.
Обратки и торцы колодок мажем любой высокотемпературной смазкой. Например, Comma Copper Ease CE500G. Она рассчитана на температурный диапазон от -40 до 1150 гр. С. Сделана в Англии.
Главное достоинство этой смазки — цена. За 500 гр. просят чуть меньше 500 руб. Обычный ценник 300-350 руб. за 100 гр., керамическая смазка стоит 350 руб. за 50 гр.
Уплотнительная манжета пальца 58168-4H000 для Hyundai H1 Grand Starex нам не подходит. Больше по диаметру и длиннее. К сожалению, наша уплотнительная манжета идет только с пальцем.
Я езжу на KIA Ceed SW (1G)
Брошу свои 5 копеек.
Поршень и стенки цилиндра суппорта перед сборкой мажем не тормозухой, а спец. пастой ATE (артикул и фото в посте Dobra-tebe). Сейчас она появилась в продаже, её много и она стоит скромные 378 руб. за 180 гр.
Почти год её не было. Старый артикул 03.9902-0501.2 пропал или появлялся по конской цене больше 2 тыс. руб. Новый артикул 03.9902-0511.2 отличается от старого 03.9902-0501.2 только приклеенной на тюбике инструкцией на русском языке.
При разборке суппорта крайне желательно менять уплотнительную манжету цилиндра. Всегда. Новая точно не потечет. Старая может потеть. Тем более, что в наших машинах она стоит 100 руб. Для справки: NISSAN дает её только в ремкомплекте суппорта (палец, его чехол, пыльник суппорта, манжета цилиндра и пыльник прокачного штуцера) за «скромные» 4 тыс. руб.
При сборке пасту ATE желательно положить под пыльник.
При очистке стенок цилиндра суппорта от грязи нельзя использовать тряпки и любые растворители — только чистые пальцы и тормозуху для промывки. Можно просроченную или российскую — не важно. Главное DOT 3 или 4.
Направляющие суппорта мажем смазкой TRW PFG110 (160 руб. за 25 гр.) или аналогом. Знаменитую Molykote 111 (950 руб. за 100 гр.) лучше не использовать — это смазка-герметик, она не подходит для пальцев с резиновыми вставками (не вставите палец в скобу суппорта — воздух не выйдет). Molykote 111 прекрасная смазка для пальцев, но без резинок. У нас её можно пользовать для нижних направляющих, но два типа смазки в одном суппорте — перебор.
Обратки и торцы колодок мажем любой высокотемпературной смазкой. Например, Liqui moly 3418 (350 руб. за 50 гр.). Она рассчитана на температурный диапазон от -40 до 1400 гр. С.
Если разбухли резиновые уплотнители верхних пальцев и они не утапливаются в шахте скобы суппорта, то каталог i30 и ceed предлагают менять палец в сборе с резинкой. Стоит не дорого — 300 руб. Но можно попробовать купить уплотнительную манжету пальца 58168-4H000 для Hyundai H1 Grand Starex за 40-50 руб. Внешне они очень похожи на наши. Лично не пробовал — лень специально ехать за ней на рынок в Кунцево. А exist (isnext) просит в 3 конца — 110 руб. Они жадные. Если кто-то купит — отпишите. Ну очень похожи. Обидно менять хорошие пальцы из-за разбухшей резинки.
Удачи в ремонте.
А смазка цилиндра АТЕ не забьет каналы тормозных шлангов и трубок?
