Режим относительных измерений (режим дельта измерений)
В современном мире электронная техника развивается семимильными шагами. Каждый день появляется что-то новое, и это не только небольшие улучшения уже существующих моделей, но и результаты применения инновационных технологий, позволяющих в разы улучшить характеристики.
Не отстает от электронной техники и приборостроительная отрасль – ведь чтобы разработать и выпустить на рынок новые устройства, их необходимо тщательно протестировать, как на этапе проектирования и разработки, так и на этапе производства. Появляются новая измерительная техника и новые методы измерения, а, следовательно – новые термины и понятия.
Для тех, кто часто сталкивается с непонятными сокращениями, аббревиатурами и терминами и хотел бы глубже понимать их значения, и предназначена эта рубрика.
Режим относительных измерений (режим дельта измерений) – один из режимов мультиметра, при котором пользователь проводить измерения входных величин относительно выбранного фиксированного значения, называемого опорным или эталонным. Таким образом, в режиме относительных измерений на экране отображается величина равная разности реально измеренного значения и опорного (эталонного) значения. При этом, в качестве опорного (эталонного) значения может быть выбрано практически любое текущее измеренное значение.
Режим относительных измерений удобно использовать, если из результатов измерения необходимо исключить некую постоянную величину, например, сопротивление соединённых измерительных щупов или уменьшить влияние внешних факторов, которые могут повлиять на измерения, например температурные воздействия, шумы и т.п.
Материалы по теме:
- НПП Эликс продолжает распродажу приборов Актаком в рамках акции «Черная Пятница»
- Новые мобильные осциллографы Актаком с полосой 100 МГц
- Выгода до 15% при покупке цифровых осциллографов Актаком

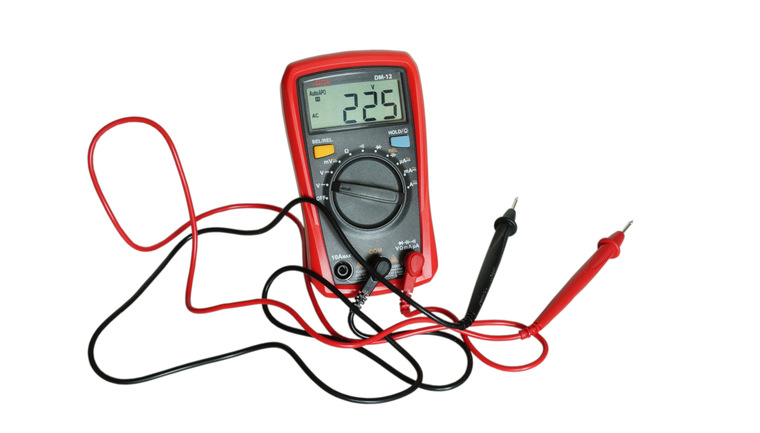

Обзор цифрового мультиметра RGK DM-12
Я уже представлял вашему вниманию обзор мультиметра от компании RGK. Но, как я мыслю, мультиметров много не бывает, бывает их нехватка, поэтому сегодня представляю вам обзор еще одного модели — на этот раз это бюджетного DM-12.
Характеристики
Опять таки приведу скриншот со страницы производителя:

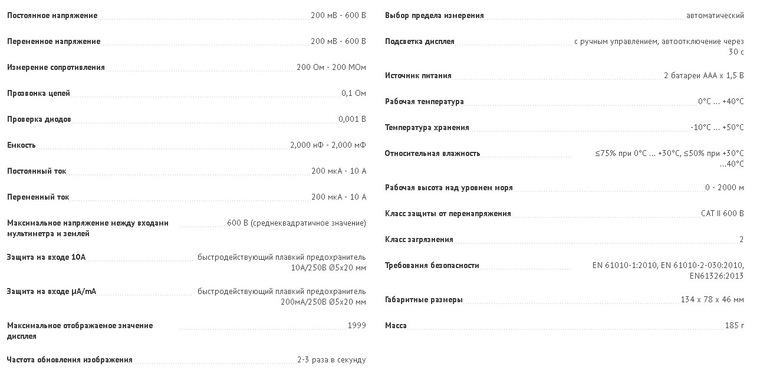

Точность измерений можно посмотреть на скриншотах страниц руководства.
Гарантийный срок составляет 12 месяцев.
Упаковка и комплектация

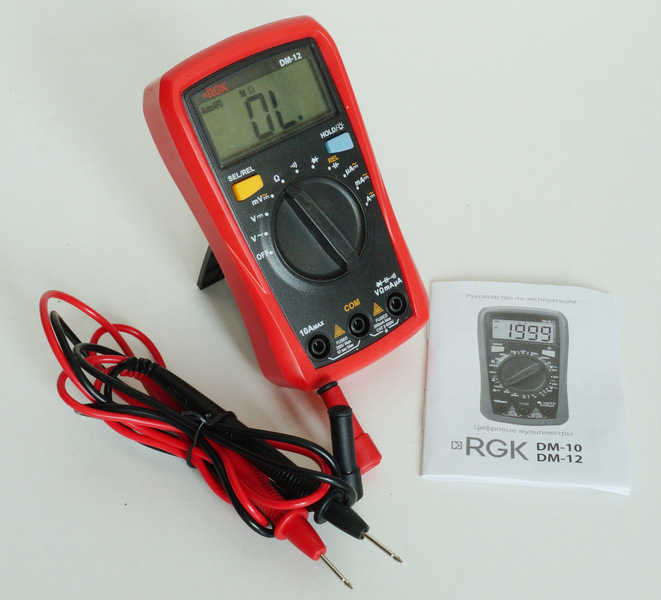

RGK DM-12 упакован в скромных размеров картонную коробку, внутри которой находится сам мультиметр в пупырчатом пакете, щупы, руководство пользователя и пара батарей AAA.
Термопары нет, так как измерять температуру прибор не умеет. Щупы самые простенькие.
Провода тоненькие, без маркировки. Длина от разъема до конца щупа 105 см. Заявлена защита II категории 600 В и I категории 1000 В.
Внешний вид и органы управления

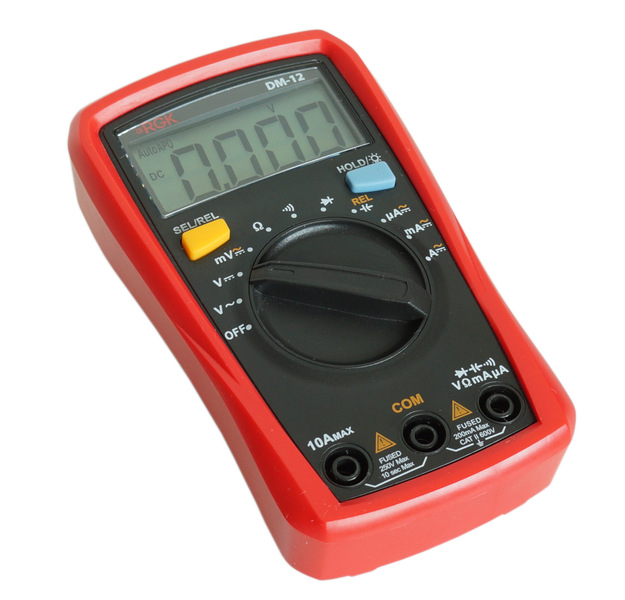

Мультиметр очень компанктен и умещается на ладони.

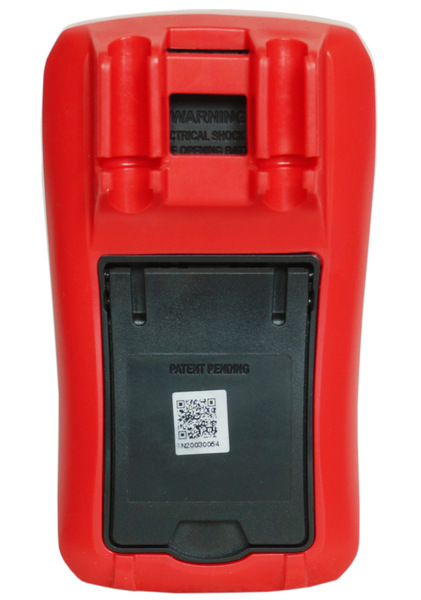

На съемном резиновом бампере сзади есть крепление для щупов и прорезь для подвеса.

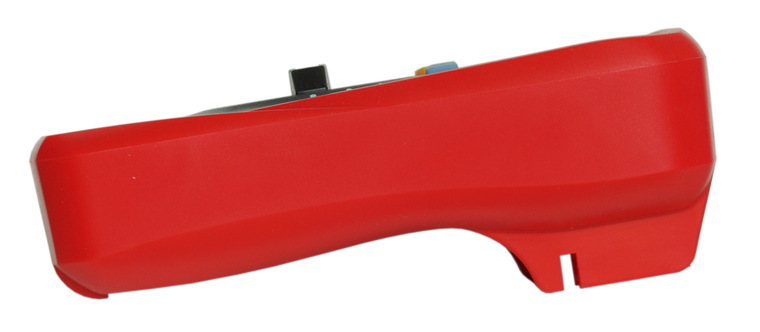

Небольшая откидная подставка не болтается и неплохо фиксируется в открытом и убранном положении. Из-за небольшой массы прибора при работе с выдвинутой подставкой его лучше придерживать рукой.

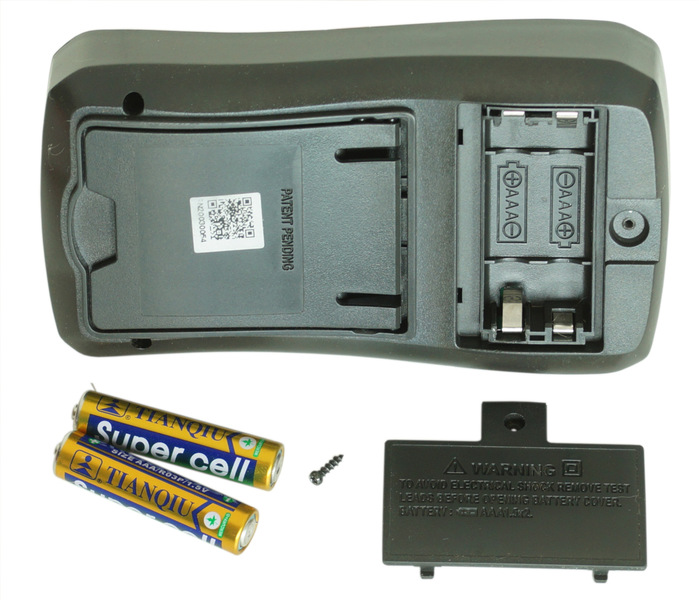

Сзади на одном саморезе крепится крышка батарейного отсека.
Экран размерами 52х22 мм. Информацию отлично видно при просмотре под любыми углами.
Присутствует подсветка. Она включается отдельной кнопкой, совмещенной с функцией Hold. После включения подсветка работает полминуты и гаснет.
SEL/REL служит для переключения режима измерения постоянного, переменного тока и напряжения, и для режима относительных измерений при определении емкости конденсаторов.
Ручного переключения диапазонов в режиме измерения емкости и сопротивления нет.
Гнезда для щупов три. Токи до 200 мА измеряются когда щуп вставлен в правое гнездо. Не забывайте отключать мультиметр при измении характера измерений. Минимум чем вам это грозит — сгоревший предохранитель. Максимум — вашим знакомым придется покупать венок «Любимому товарищу».
Поворотный переключатель отрабатывает отлично, не зависает в промежуточных положениях. Каждое его переключение сопровождается звуковым сигналом, который звучит то задумчиво и нежно, то призывно и властно, что провоцирует иногда отрицательные эмоции. Как и во всех мультиметрах, сигнал не отключается.
Если с мультиметром не производить никаких действий в течении 15 минут, он автоматически отключается. Чтобы дезактивировать эту функцию, необходимо включить мультиметр с одновременно нажатой кнопкой SEL/REL. На экране работа этой фукции индицикуется пиктограммой APO (Automatic Power Off).
В инструкции, кстати, приведен какой-то дикий ритуал, для отключения функции APO:
Для отключения функции автоотключения установите поворотный переключатель в положение «OFF», нажмите и некоторое время удерживайте кнопку «Hold», пока мультиметр не включится.
Ага, сидите и ждите, когда мультиметр включится при положении переключателя «OFF». Сейчас, ну.
Не верьте обманщикам, действуйте по вышеописанному мной алгоритму.
Тестирование
В связи с отсутствием высокоточных калибровочных приборов, все тестирование носит любительский характер. Впрочем, данный мультиметр и не претендует на прецизионность.
Постоянное напряжение
Опять же, как в обзоре DM-40, будет использоваться источник опорного напряжения на AD584.

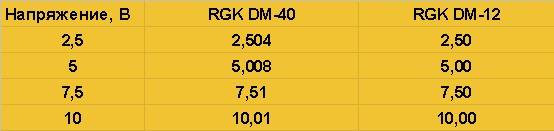

Данные свел в табличку, какие-то выводы делать не буду. Мультиметр DM-12 показывает весьма адекватные значения. В данном диапазоне измерений его точность явно выше завленной.
Сопротивление
Срабатывает быстро, измеряет с приемлимой точностью.
Емкость
Верхний диапазон измерения емкости — 2000 мкФ. Поэтому при измерении конденсатора емкостью 4700 мкФ мультиметр задумался на несколько секунд, потом, а потом выдал на экране О.L. Мол, это выше его возможностей.
Диодная прозвонка
Напряжение на щупах при прозвонке составляет 2,24 В, что маловато. Если обычные кремниевые диоды и красные светодиоды нормально можно проверять, то с синими светодиодами, где падение напряжения более 2 В, ничего не получается — не светится, падение напряжения не показывается.
Прозвонка цепей работает адекватно.
В режиме измерений мультиметр потребляет ток менее 2 мА, со включенной подсветкой — чуть больше 10 мА.
Небольшой видеоролик с обзором внешнего вида и небольшим количеством измерений.
Разборка

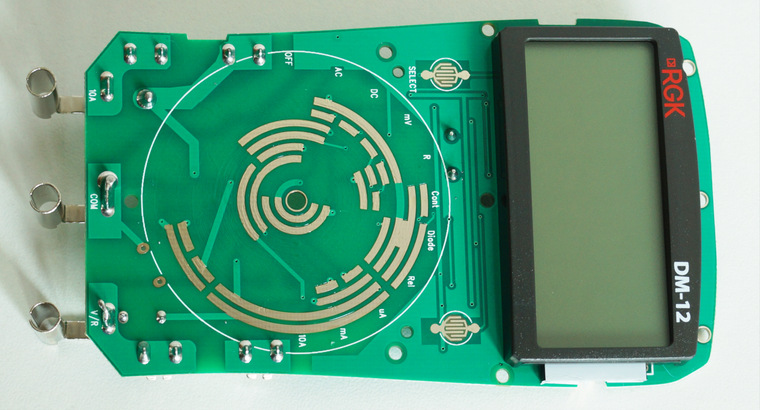

Для разборки мультиметра необходимо снять резиновый бампер и открутить два самореза в нижней части корпуса. Вскрывать батарейный отсек и удалять элементы питания для этого необязательно.
Процессор системы «клякса».
Снизу по бокам два предохранителя на 250 В, один на 200 мА, второй на 10 А. Предохранители дешевые, не как в «больших» мультиметрах. Присутствует термистор. Есть место под варистор, но на нем сэкономили. Не самый неожиданный момент для данного класса приборов.

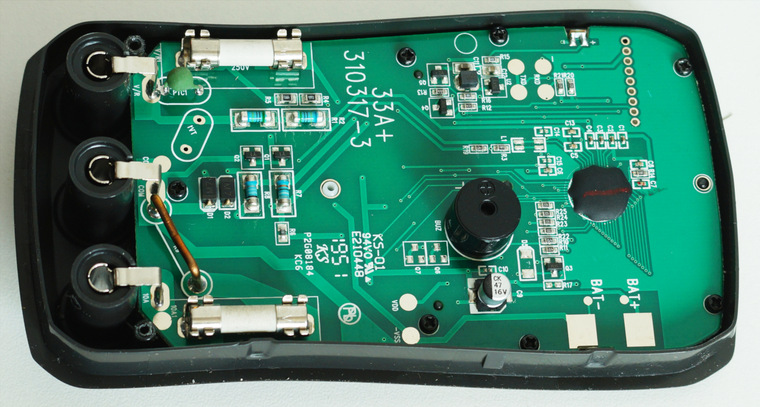

На плате есть маркировка 33А+. Не секрет, что биткоин не растет в огороде все модели мультиметров компании RGK, это ОЕМ UNI-T. В данном случае мы имеем дело с моделью UNI-T UT33A+.
Монтаж аккуратный. Пайка очень неплохая. Плата качественно отмыта от флюса.
Выводы
RGK DM-12 — хороший пример компактного бюджетного мультиметра. Точность не основной конек этого прибора (как и всех приборов данной ценовой категории), но в большинстве случаев при ремонте бытовой электроники высокая точность и не нужна.
Автоматический выбор диапазонов измерения и наличие подсветки добавляет удобства при использовании.
При средней цене чуть более 1500 руб это вполне неплохой выбор для нетребовательного пользователя, или для того чтобы не таскать с собой на выезд дорогой, точный и габаритный мультиметр. Кстати, аналог данного прибора в Китае стоит всего рублей на 100 дешевле.
Обзор цифровых мультиметров UNI-T (UT70A, UT70B, UT70C, UT70D)
Цифровой мультиметр – это электроизмерительный прибор, который обладает функционалом вольтметра, амперметра и омметра. С его помощью можно измерить целый набор электрических величин. Возможности мультиметра определяются его моделью, которая предусматривает соответствующий набор функций. Иногда этот набор настолько широк, что может удовлетворить самые высокие требования. Наибольшую популярность завоевали портативные мультиметры, которые просты в использовании и позволяют быстро и эффективно обнаружить неполадки в работе любой системы. Такие приборы удобно брать с собой, выезжая на объект, а при хранении они не занимают много места.
Время чтения: 9 минут
Увлечённые и опытные авторы компании, разбирающиеся в измерительном, оптическом и паяльном оборудовании, любящие своё дело
- Обзорная таблица
- Общие особенности
- Комплектация
- Мультиметр UT70A
- Мультиметр UT70B
- Мультиметр UT70С
- Мультиметр UT70D
- Как выбрать мультиметр
Мультиметры измеряют силу тока и напряжение, сопротивление и температуру, с их помощью можно выполнить прозвонку цепи и другие действия. В цифровых приборах измерения выводятся на экран в виде цифр. В аналоговых мультиметрах приходится работать со стрелкой.
Цифровой мультиметр – это инструмент первой необходимости не только для радиоэлектронщика. Он находит свое применение и в быту. Мультиметр нужен там, где выполняются работы с электричеством. С его помощью можно контролировать параметры электрической цепи, находить неисправности в радиодеталях, выполнять диагностику и ремонт самых разных систем и приборов.
В данном обзоре речь пойдет о портативных цифровых мультиметрах компании UNI-T. Азиатская компания UNI-T уже много лет занимается разработкой и производством измерительной техники. В ее исследовательских центрах тестируются инновации и рассматриваются возможности улучшения используемых моделей. На заводах компании производится только высококачественная продукция, которая широко известна и востребована на мировом рынке.
Компания UNI-T представляет линейку мультиметров UT70, которая включает в себя четыре модели данного вида приборов.
Эти модели сходны по внешнему виду и обладают общим принципом действия, однако отличаются некоторыми своими функциями, что будет подробно рассмотрено ниже. К общим характеристикам мультиметров UNI-T серии UT70 относятся:
- Относительно небольшой вес (до 600 г).
- Наличие аналоговой шкалы (кроме UT70A).
- Удержание полученных показаний на экране.
- Возможность выполнять относительные измерения (кроме UT70A).
- Вывод на дисплей максимальных и минимальных значений.
- Наличие стандартного порта RS232 (кроме UT70A).
- Возможность использовать режим пониженного энергопотребления.
- Автоматическое отключение после прекращения работы.
- Все приборы оснащены предохранителем и имеют защиту от перегрузок.
- Модели серии UT70 обладают жидкокристаллическим цветным дисплеем с подсветкой, которая функционирует в течение некоторого времени после ее активации. Для непрерывной работы с подсветкой следует удерживать соответствующую кнопку в нажатом состоянии.
- В комплекте поставляются щупы UNI-T, отличающиеся высокой функциональностью и простотой применения, а также пластиковый футляр, выполняющий защитную функцию в случае падения прибора.
Обзорная таблица цифровых мультиметров UNI-T серии UT70
| Характеристики | Диапазон | UT70A | UT70B | UT70C | UT70D |
| Выбор пределов измерений | ручной | автоматический и ручной | |||
| Постоянное напряжение | 200 мВ / 2 В / 20 В / 200 В / 1000 В | ± (0,5%+1) | |||
| 400 мВ / 4 В / 40 В / 400 В / 1000 В | ± (0,8%+1) | ||||
| 80 мВ / 800 мВ / 8 В / 80 В / 800 В / 1000 В | ± (0,1%+1) | ±(0,05%+10) | |||
| Переменное напряжение | 200 мВ / 2 В / 20 В / 200 В / 750 В | ± (0,8%+3) | |||
| 4 В / 40 В / 400 В / 750 В | ± (1%+5) | ||||
| 800 мВ / 8 В / 80 В / 800 В / 1000 В | ± (1%+3) | ±(0,8%+20) | |||
| Постоянный ток | 20 мА / 2 мА / 200 мА / 10 A | ± (0,8%+1) | |||
| 400 мкА / 4000 мкА / 40 А / 400 мA / 10 A | ± (1%+2) | ||||
| 80 мА / 800 мА / 8 А / 10 А | ± (0,3%+2) | ±(0,2%+40) | |||
| Переменный ток | 20 мА / 2 мА / 200 мА / 10 A | ± (1%+3) | |||
| 400 мкА / 4000 мкА / 40 А / 400 мA / 10 A | ± (1,5%+5) | ||||
| 80 мА / 800 мА / 8 А / 10 А | ± (0,8%+2) | ±(0,5%+40) | |||
| Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 2000 МОм | ± (0,8%+1) | |||
| 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм | ± (1%+2) | ||||
| 800 Ом / 8 кОм / 80 кОм / 800 кОм / 8 МОм / 80 МОм | ± (0,5%+1) | ±(0,3%+40) | |||
| Емкость | 20 нФ / 200 нФ / 2 мкФ / 100 мкФ | ± (2,5%+5) | |||
| 4 нФ / 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ / 4 мФ / 40 мФ | ± (4%+3) | ||||
| 1 нФ / 10 нФ / 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ | ± (2%+3) | ||||
| Частота | 2кГц / 20кГц / 200кГц / 2MГц / 10MГц | ± (0,1%+3) | |||
| 4 кГц / 40 кГц / 400 кГц / 4 MГц / 40 MГц / 400 MГц | ± (0,1%+3) | ||||
| 1 кГц / 10 кГц / 100 кГц / 1 МГц | ± (0,02%+1) | ||||
| Индуктивность | 2 мГн / 20 мГн / 200 мГн / 20 Гн | ± (2%+10) | нет | ||
| Температура, ºC | -40 — 1000 | ± (1%+3) | нет | ||
| Температура, ºF | -40 — 1832 | ± (1%+4) | нет | ||
| Логический пробник TTL | уровни ≥ 2.0 В, ≤ 0.8 В | да | нет | ||
| Коэффициент заполнения (скважность) | 1% — 99,9% | нет | да | ||
| Разрядность дисплея | 3½ 1999 | 3¾ 3999 | 3¾ 7999 | 4¾ 79999 | |
| Размер ЖК дисплея | 62 × 53 мм | ||||
| Аналоговая шкала | 41 деление | нет | да | ||
| Тест диодов | да | ||||
| Звуковая прозвонка межсоединений | да | ||||
| Измерение параметров p-n переходов | да | ||||
| Удержание показаний (Data Hold) | да | ||||
| Регистрация пиковых значений (Peak Hold) | да | нет | да | ||
| Относительные измерения (Relative Mode) | нет | да | |||
| Измерение среднеквадратических значений (True RMS) | нет | да | |||
| Режим max/min значений | да | ||||
| Порт RS232 | нет | да | |||
| Режим пониженного энергопотребления (Sleep Mode) | да | ||||
| Автоматическое отключение | да | ||||
| Питание | 9 В (6F22 «Крона») | ||||
| Защита от перегрузок в диапазоне | до 10 А | до 12 А | |||
| Цвет корпуса | красный,серый | ||||
| Вес нетто | 600 г | ||||
| Габариты | 195 мм х 90 мм х 40 мм | ||||
Общие особенности моделей
- С помощью мультиметров серии UT70 можно измерить постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, частоту, параметры p-n переходов, выполнить тестирование диодов и звуковую прозвонку межсоединений.
- Во всех моделях (кроме UT70A) диапазон измерений может быть настроен как вручную, так и автоматически. Под автоматической настройкой понимается ситуация, когда при установке поворотного переключателя в соответствующее положение, прибор производит измерения в любом диапазоне. Эта функция имеет огромное значение, если измеряемые параметры неизвестны. Нет необходимости выполнять подборку нужного диапазона, постоянно переключая выключатель. При этом остается возможность ручной настройки, когда нужно сэкономить время, и диапазон измеряемых величин известен заранее.
- Рабочая температура мультиметров составляет от 0°C до +50°C.
- Питание приборов осуществляется от одной батареи 9 В, чтобы ее заменить достаточно открутить три винта.
- С задней стороны мультиметра расположена специальная подставка, позволяющая работать с прибором, поставив его под углом.
- Конструкцию всех мультиметров условно можно разделить на три сектора: большой ЖК-дисплей, функциональные кнопки с поворотным переключателем и отверстия (гнезда) для подключения.
- Все мультиметры имеют индикацию разряженной батареи.
Комплектация
При заказе мультиметра серии UT70 базовый комплект поставки будет выглядеть следующим образом:
- цифровой мультиметр;
- измерительные щупы;
- батарейка 9 В типа 6F22;
- защитный футляр;
- инструкция по эксплуатации.
Также для модели UT70A поставляется специальный переходник для измерения параметров транзисторов, индуктивности и емкости.
Для моделей UT70A и UT70B поставляется термопара К типа.
Для моделей UT70B, UT70C и UT70D — щупы с зажимами, CD-диск с программным обеспечением и кабель RS232С.
Рассмотрим более подробно модели мультиметров серии UT70, так как при внешней схожести, они обладают рядом различий.
UT70A
Данная модель самая младшая в представленной линейке.
Основная ее особенность – отсутствие автоматической настройки пределов измерений. Это значит, что необходимый диапазон измерений придется подбирать вручную. Зато мультиметр UT70A измеряет индуктивность. В остальных моделях данная функция отсутствует. Также с помощью этого прибора можно измерить температуру в °C и °F. Нельзя не отметить и наличие логического пробника TTL.
Модель UT70A не предназначена для работы с компьютером, соответственно порт RS232С у нее отсутствует. К дополнительным возможностям устройства можно отнести фиксацию текущих и пиковых значений, автоматическое отключение после 15 минут простоя.
Эксплуатация прибора
- Чтобы уменьшить потребляемую мощность, не следует нажимать функциональную кнопку «LC», если не проводятся измерения емкости и индуктивности.
- Учитывая отсутствие автоматической настройки пределов измерений, не следует для подборки нужного диапазона перемещать поворотный переключатель в процессе работы. Поворотный переключатель перемещается только после отсоединения щупов.
- Измерение постоянного напряжения производится до 1000 В, а измерение переменного напряжения – до 750 В. В противном случае устройство может выйти из строя, даже если оно отобразит измеряемые показания на экране.
- Подсветка ЖК-дисплея активируется только на 10 сек., после чего автоматически отключается.
Функциональные кнопки
Данные кнопки расположены на передней панели под дисплеем.
С помощью желтой кнопки производится включение прибора. За ней следует переключатель постоянного/переменного напряжения/тока. Кнопка «LC» включает генератор емкости и индуктивности. Последняя в данном ряду, синяя кнопка, предназначена для активации подсветки. Если нажать «HOLD», то на дисплее отобразятся минимальные и максимальные параметры измерений. Кнопка «PEAK» позволяет удерживать максимальное значение на экране.
Мультиметр UT70A представляет собой надежное устройство, обладающее всеми необходимыми функциями. Отличается точностью измерений. Предоставляет возможность измерять индуктивность. Прибор выполнен из хороших прочных материалов. Качественная сборка и удобство в использовании делают данный мультиметр привлекательным устройством для мастеров и ремонтников.
UT70B
UT70B – следующий представитель рассматриваемого модельного ряда мультиметров UNI-T.
От предыдущей модели отличается возможностью выбирать предел измерений как вручную, так и автоматически. При включении прибора он сразу начинает работать в режиме автоматического выбора диапазона измерений. Данное устройство не измеряет индуктивность, зато его можно подключить к компьютеру. Работа на компьютере позволяет отслеживать и анализировать измеренные параметры. Еще одной особенностью этого мультиметра является возможность измерения частоты до 400 мГц. Также нужно отметить, что данный прибор не регистрирует пиковые значения. UT70В запоминает последние результаты измерений и обладает режимом повышенного энергосбережения. Подсветка ЖК-дисплея функционирует 15 сек., после чего автоматически отключается.
Функциональные кнопки
Функциональные кнопки отличаются от предыдущей модели своим количеством.
В частности в UT70В есть кнопка «RANGE», позволяющая выбрать режим автоматической или ручной настройки пределов измерений. «REL» отвечает за режим относительных измерений. А «RS232C» предназначена для запуска режима работы с компьютером. Соответственно для всех новых функций, отсутствующих в предыдущей модели, появились свои функциональные кнопки.
Линейная шкала
Отдаленно похожа на стрелку аналогового мультиметра, однако ей не грозит зашкаливание. Данная шкала обновляется в 10 раз быстрее, чем цифровые данные на экране. С ее помощью можно отслеживать импульсные изменения сигнала.
Мультиметр UT70В представляет собой многофункциональный прибор, поддерживающий работу с компьютером. Он удобен в использовании и обладает всем необходимым функционалом для выполнения точных измерений электрических величин.
UT70С
Еще одна модель из рассматриваемой линейки.
UT70C отличается от UT70В, прежде всего, диапазоном измеряемых величин, который расширен как в большую, так и в меньшую сторону. При этом следует обратить внимание, что мультиметр UT70C не измеряет ни индуктивность, ни температуру. Это также отличает его от двух предыдущих моделей. Как и у модели UT70В у него отсутствует логический пробник TTL, зато есть аналоговая (линейная) шкала, позволяющая фиксировать импульсные изменения сигнала. Прибор поддерживает подключение к компьютеру. Подсветка ЖК-дисплея функционирует в течение 60 сек., после чего автоматически отключается.
В целом мультиметр UT70C во многом похож на UT70В. Вместо функции измерения температуры появляется возможность измерять электрические величины в более широких диапазонах.
Мультиметр UT70C представляет собой многофункциональное портативное устройство, которое по своим качественным характеристикам подойдет для мастеров самого разного уровня.
UT70D
Данная модель завершает модельный ряд UT70.
Как и две предыдущие модели, она позволяет выбирать диапазон измерений автоматически и вручную. При этом диапазон возможных измерений у данного мультиметра шире, а точность показаний выше . Прибор не измеряет индуктивность и температуру. Отсутствует в нем и логический пробник TTL. Зато есть возможность подключения к компьютеру, функция относительных измерений и функция измерений среднеквадратических значений. В этой модели так же, как и в предыдущей, есть режим пониженного энергопотребления.
Как выбрать мультиметр
Выбирая мультиметр, прежде всего, следует определиться, в каких целях он будет использоваться, входит ли в Ваши планы анализ измеряемых параметров на компьютере, и в каком диапазоне будут выполняться измерения?
Если необходимо измерять индуктивность, а поддержка подключения к компьютеру не является обязательным условием, то можно остановиться на самой первой модели UT70А. Однако не забудьте, что все диапазоны измерений в этом случае придется устанавливать вручную.
Если измерение индуктивности не требуется, то лучше приобрести UT70B. Эта модель позволяет измерять температуру. Прибор можно подключить к компьютеру, а также в нем есть не только ручная, но и автоматическая настройка диапазона выполняемых измерений, что, безусловно, является очень удобной функцией.
Если же Вам нужен более мощный и точный прибор или прибор, обладающей функцией измерения среднеквадратических значений, то отличным вариантом станет UT70C и UT70D соответственно. Однако обе последние модели не измеряют ни температуру, ни индуктивность.
Все рассмотренные мультиметры являются достойными представителями линейки UNI-T. Это точные и надежные приборы, функционал которых достаточно широк и подходит для самых разных целей.
Как пользоваться мультиметром. Часть 2
Компания Electronoff представляет вторую часть видео «Как пользоваться мультиметром».
Мы хотим, чтобы наши покупатели максимально долго и в полной мере пользовались приборами, которые мы поставляем. Поэтому в этой части продолжаем разбирать все основные функции мультиметра и понимаем, как правильно с ним обращаться.
Если вдруг вы не видели первую часть видео – обязательно просмотрите ее! В ней мы разбирали все основные измерения, которые можно провести мультиметром, и общие сведения о нем.
Сегодня мы расскажем об особенностях измерения силы тока. Покажем дополнительные функционал, а также продемонстрируем работу прибора с автоматическим выбором пределов измерений.
Режим измерения тока мы показываем последним, потому что здесь метод проверки отличается от предыдущих измерений. Раньше мы ставили щупы параллельно контактам какого-то элемента, но силу тока нужно измерять последовательно с нагрузкой. Мультиметр нужно включать в разрыв цепи питания прибора. Вот почему:
Сила тока в цепи напрямую зависит от ее общего сопротивления. Чем больше сопротивление — тем меньше ток. Поэтому амперметр должен иметь максимально маленькое сопротивление, чтобы не греться и не влиять на работу схемы. Вот и получается, что в режиме измерения тока мультиметр является буквально отрезком провода.
Проверим это с помощью другого мультиметра — «прозвоним» наш мультиметр Mastech. UNI-T издает звуковой сигнал, показывая короткое замыкание. И это верно — внутри мультиметра действительно КЗ. Так что подключая его последовательно с нагрузкой, мы просто добавляем кусочек провода, а если подключить параллельно какому-то источнику питания — устроим короткое замыкание.
Проверим ток потребления нашей светодиодной ленты. В этом нам поможет лабораторный блок питания YIHUA 605D. Плюсовой контакт подключим сразу к ленте, а минус пропустим через мультиметр.
Светодиодная лента зажглась, а на мультиметре появилось значение силы тока, которое лента потребляет.
Чтобы провести измерения мультиметром-автоматом, необходимо просто выставить переключатель режимов в положение измерения нужной величины. Диапазон прибор определит самостоятельно.
После того, как вы прикоснетесь щупами к контактам элемента, результат отобразиться на экране.
На примере модели UNI-T UT-139C мы покажем дополнительные функции, которые есть у данного прибора.
Функция «Hold». Она позволяет зафиксировать текущие результаты. Для этого нужно всего лишь нажать соответствующую кнопку.
Повторное нажатие отключает данную функцию.
Следующие функции покажем на примере измерения температуры.
Кнопка «Range» включает режим ручного выбора диапазона измерений.
Функцию «Rel» можно расшифровать, как Relative – относительный. Она позволяет провести относительные измерения. Например, получив какой-то результат, мы активируем данную функцию, нажимая кнопку REL, и далее прибор нам покажет только разницу между зафиксированным результатом и текущим. Еще эта функция полезна при измерении сопротивления – щупы, особенно не лучшего качества, имеют некоторое собственное сопротивление, которое мультиметр показывает. Соответственно, при измерении небольших величин они будут вносить большую погрешность. Если замкнуть щупы и нажать кнопку относительных измерений, мультиметр вычтет влияние щупов и измерения будут более точными.
На примере температуры мы зафиксировали результат в 24 градуса, после включения относительных измерений, показания обнуляются. В итоге мы видим, что второй результат выше предыдущего на 8 градусов.
Минимальные и максимальные значения. MAX – отображение максимальных значений. MIN – отображение минимальных значений. MAX-MIN – отображение разницы между минимальными и максимальными показаниями.
В модели от UNI-T есть функция поиска скрытой проводки бесконтактным способом. После включения соответствующего режима, мультиметр издаст световой и звуковой сигнал, если будет находится рядом с источником напряжения.
Вот мы и рассмотрели основные возможности мультиметра. Стоит также помнить, что разные модели обладают разными возможностями.
Напишите в комментариях к видео, какую функцию вы хотите рассмотреть подробнее и мы обязательно снимем для вас видео об этом!
Интересные акции и специальные предложения можно найти на канале Electronoff в Telegram
