Мотор автомат что это такое

Что такое мотор-автоматы

Мотор-автоматы (автоматы защиты электродвигателей) — коммутационные аппараты, предназначенные как для защиты от серхтоков и длительных токовых перегрузок, так и для ручного и автоматического управления трехфазными электродвигателями.

Такой довольно узкой спецификой применения этих аппаратов коммутации обусловлен ряд отличий от автоматических выключателей общего назначения:

Категория применения АС-3. Данная категория обеспечивает возможность коммутирования цепей питания асинхронных электродвигателей, пусковой ток которых может превышать номинальный в 5-7 раз (кратность тока электромагнитного расцепителя может достигать 10. 14 Iнр).

Более высокая по сравнению с автоматическими выключателями общего назначения электродинамическая стойкость или коммутационная способность (до 100 кА).

Возможность более точной подстройки параметров теплового расцепителя в соответствии с мощностью АД и его режимом работы, позволяющая обеспечить своевременность и надежность защитного отключения.

Виду того, что область их применения ограничивается защитой и управлением трехфазных электродвигателей, современными производителями выпускаются изделия только в трехполюсном исполнении.

Функциональные возможности мотор-автоматов

Как упомянуто выше, эти аппараты коммутации сочетают в себе функции управления и защиты АД, причем в отличие от обычных автоматов защита не ограничивается отключением при возникновении коротких замыканий и длительных токовых перегрузок.

Современные мотор-автоматы чувствительны к питающему напряжению. Так, при снижении напряжения до его порогового значения расцепитель обеспечивает защитное срабатывание автомата, что во многих случаях уберегает двигатель от его преждевременного выхода из строя.

Кроме того, в большинстве устройств реализована довольно важная в управлении электроприводом функция защиты от неполнофазного режима работы; при пропадании одной или двух питающих фаз произойдет защитное срабатывание автомата, устранив тем самым аварийный режим работы и сохранив исправность оборудования.

Возможность легкого конфигурирования мотор-автоматов для решения различных задач может быть реализовано применением дополнительных элементов: вспомогательных дополнительных контактов, клемм, монтажных плат, шинных разводок («подшинков»), различными устройствами блокировки управления, выносных ручек управления, боксами с необходимыми показателями ip и пр.

• Главная
• Электротехнические устройства
• Что такое мотор-автоматы

Перейти на форум

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

ПУЭ-7

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Автоматы защиты электродвигателей

Сегодня электродвигатели применяются в самых разных областях промышленности и практически являются постоянным элементом любого производственного процесса. Эффективность производства в значительной степени зависит от корректной работы электромоторов, потому что всевозможные неисправности приводят к дополнительным расходам (ремонт или замена двигателя) и часто являются причиной очень дорогостоящих простоев производства.

Не нужно никого убеждать в необходимости использования соответствующих защитных устройств для каждого электродвигателя. Игнорирование этого шага или неправильный выбор элементов безопасности при создании электроустановки может иметь очень серьезные последствия, в том числе угрозу для здоровья или жизни человека, соприкасающегося с устройством.

Автомат защиты двигателя (АЗД) является очень важным компонентом в системах защиты и управления электродвигателем. Преимущество использования АЗД двигателя — это функция отключения (от электропитания, простой выключатель быстро перегорит, в случае мощного двигателя), функция защиты двигателя и линии электропитания (от короткого замыкания и перегрузки), а также защита от перегревания обмоток (тепловой расцепитель).

Преимущество АЗД заключается в том, что при обнаружении тока перегрузки или короткого замыкания питание отключается быстро — двигатель выключается в течение нескольких миллисекунд. Электромагнитный расцепитель реагирует на короткое замыкание, а тепловой расцепитель (биметаллическая пластина), в свою очередь, обеспечивает отключение цепи при обнаружении перегрева. Перегрев может возникнуть, например, при заклинивании двигателя или при отсутствии одной фазы (в случае с трехфазным двигателем), автомат отключит электропитание.

Автоматы защиты двигателей при комплексной защите оборудования могут использоваться вместе с контакторами, пускателями, преобразователями частоты, устройствами плавного пуска и т. д. На рынке представлено большое количество различных моделей АЗД, что позволяет выбрать оптимальное устройство для нужд потребителя.

Что представляет собой автомат для защиты двигателя

В настоящее время автоматы для защиты двигателей получили широкое распространение. Какими преимуществами они обладают.

• быстрая реакция в случаях выпадения фазы;
• устройства имеют небольшой компактный размер, который зависит от определенной модели;
• приспособление защищает сеть от короткого замыкания, перегрузки;
• большой выбор вариаций возможность подобрать под определенные требования, цели;
• при высокой эффективности автомат защиты двигателей имеет низкий показатель тепловых потерь, предполагает компенсацию внешнего температурного режима;
• с помощью автомата защиты двигателя можно заменить в электроустановке такие устройства, как тепловое реле и силовой автоматический выключатель, а это решение сможет значительно сэкономить место, при этом без потери функциональности устройства;
• способность выдерживать высокое напряжение пусковых токов при запуске электрического двигателя;
• возможность подключения дополнительных приборов, что обеспечивает создание надежной функциональной системы управления;
• обширный модельный ряд автоматов защиты двигателя, поэтому есть возможность выбора практически под любой тип двигателя.

В настоящее время довольно непросто приобрести качественный автомат защиты двигателя. Именно поэтому необходимо приобретать товар у проверенных поставщиков. Приобрести качественный автомат защиты двигателя можно на сайте etirussia.ru. Здесь предлагается продукция по доступным ценам. На сайте вы найдете автоматы защиты двигателя по таким типам расцепителя, как тепловые, комбинированные, электромагнитные. В компании представлены автоматы только от ведущих мировых и отечественных производителей. Цены в интернет-магазине ETI ниже рыночных.

Если вам необходим автомат защиты двигателя, но вы не знаете, какая именно модель подойдет под ваши потребности, вы сможете связаться со специалистами интернет-магазина ETI. Специалисты ответят на все интересующиеся вас вопросы, помогут определиться с выбором. Также вы сможете уточнить возможность доставки приобретенного товара.

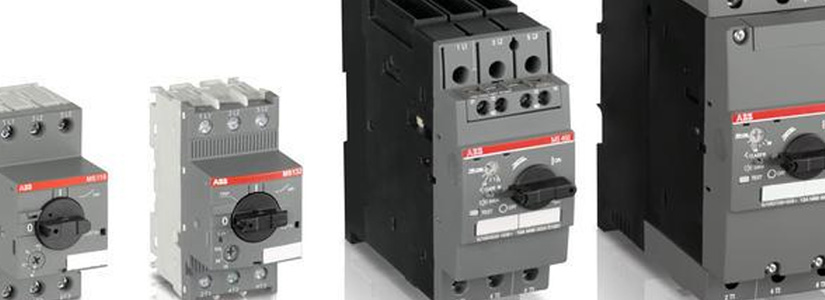

Мотор автомат и мотор привод abb ABB

ABB — лидирующий на мировом рынке производитель электротехнического оборудования. Высококачественная продукция, современный дизайн, надежность и отличные технические характеристики, низкие показатели загрязнения окружающей среды, адаптация устройств под различные условия использования, широкий ассортимент товаров – все это позволило ABB завоевать ведущие позиции и на протяжении длительного времени удерживать их на высококонкурентном рынке промышленной электротехники и автоматизации. Движущей силой развития компании является наука. На базе крупного исследовательского центра ABB азрабатывают новые модели оборудования, занимаются модифицированием уже имеющихся образцов. Изучают данные о новых материалах, из которых можно создавать продукцию, оцениваются их плюсы и минусы. В процессе моделирования особых условий использования устройств исследуют как те или иные физические, механические, химические показатели влияют на среду и что надо сделать, чтобы оборудование эффективно работало.

Мотор привод abb

Моторный привод ABB – качественный, высокотехнологичный и надежный продукт, который используется в промышленности. Наиболее часто им находят применение на металлообрабатывающих, горнодобывающих, химических, нефтяных и газодобывающих производствах. Мотор-приводы АББ изготавливают в различных видах, их реализуют как в полнофункциональное оборудование, так и в виде отдельных модулей при необходимости.

Широкий ассортимент продукции представлен в продуктовой линейке большим количеством разных товаров. Моторные приводы ABB универсальны. Настройка и конфигурирование устройства выполняется в соответствии с требованиями заказчика. При необходимости можно приобрести множество дополнительных устройств, которые встраиваются и совершенствуют базовый продукт. Большое значение имеет и то, что мотор-приводы ABB легко адаптируются в различные системы, благодаря возможности программирования системы управления.

Мотор abb удобно и просто

Моторные приводы ABB нуждаются в защите от перегрузок, коротких замыканий, обрывов фаз для этого используют мотор-автоматы. При возникновении минимальных отклонений показателей от норм срабатывает расцепитель и сеть отключается в кротчайшее время. Мотор-автоматы имеют различные технические характеристики, на основании которых можно подобрать оборудование под ваши промышленные задачи. Мотор-автоматы ABB зачастую оснащают дополнительными аксессуарами для адаптации в сеть наиболее удобно и просто. Моторные приводы ABB и мотор-автоматы ABB – это современные, надежные продукты, подтверждающие безупречную репутацию ABB, как производителя инновационных, качественных, высокофункциональных продуктов.
