УСТАНОВКА ПОРШНЯ ЧЕТВЕРТОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ
Комментарии:
Избранное: 0
Шаг 1
Поршень 4-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке. Если метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток (см. «Проверка и установка фаз газораспределения по меткам»).
Шаг 2

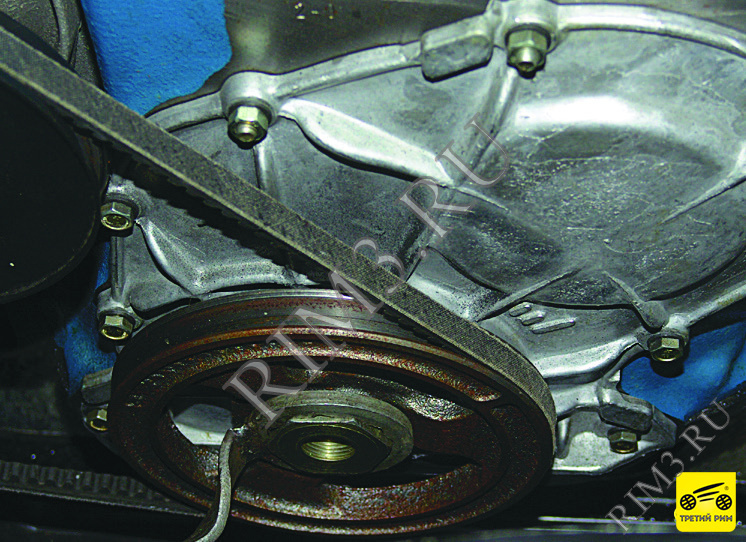

Проворачивать коленчатый вал можно следующими способами.
1. Приобретите специальный ключ «на 36» для проворачивания коленчатого вала за гайку крепления шкива.
2. Включите IV передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.
3. Включите IV передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.
Шаг 3
Метки расположены.
Шаг 4
. на звездочке распределительного вала (лунка а) и на корпусе подшипников распределительного вала (выступ б).
Крышка головки блока цилиндров снята. Показано расположение меток инжекторного двигателя. На карбюраторном двигателе они расположены аналогично.
Шаг 5
Кроме того, на инжекторном двигателе метки нанесены в литье на крышке цепи привода распределительного вала (выступ а) и на зубчатом венце шкива коленчатого вала (лунка б на кромке венца).
Шаг 6
На карбюраторном двигателе метки также нанесены в литье на крышке цепи привода распределительного вала (длинная риска а) и на шкиве коленчатого вала (треугольный паз б на кромке ручья шкива). Кроме того, для облегчения поиска метки б на кромке ручья шкива она продублирована в литье выступом в на торце ступицы шкива.
- Комментарии
Как настроить зажигание на карбюраторном ВАЗ 2107
Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.
Установка момента зажигания с опережением
Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.
Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.
Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.
Обратите внимание, что на крышке присутствуют 3 метки:
- Первая обозначает опережение зажигания на 10 º;
- вторая – на 5 º;
- третья – равняется нулю.
Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.
После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.
Регулировка момента зажигания
Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».
Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.
Установка электронного зажигания
Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.
Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.
Перед работой подготовьте дрель и набор ключей.
Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:
- катушка зажигания;
- трамблер;
- коммутатор;
- 4 свечи;
- соединительные и высоковольтные провода.
Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.
Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.
Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.
Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.
Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.
Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.
Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.
Корректировка бесконтактного зажигания
После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.
Замена реле стартера
Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.
Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.
Отверните ее в бок.
Снимите 2 болта крепления реле к стартеру.
Установите новое в обратном порядке.
Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.
Выставил метки грм
Всех приветствую. В последней записи писал о замене маслосъемных колпачков, тогда еще увидел не совпадение метак грм, но торопился закончить до вечера, оставил на потом. Вот щас все по красоте разобрал, перекинул цепь на одну звезду. Отрегулировал окончательно клапана после приработки на свои места сухарей и тарелок. Заменил прокладку крышки головы, на крышку намазал герметик. Раньше пользовался серым российским, а этот черный просто сказка, даже на замасленные поверхности липнет, а к резиновой прокладке прилипает намертво.
Как выставить ГРМ на ВАЗ 2107 по меткам
Для выполнения некоторых ремонтных и регулировочных работ с двигателем ВАЗ 2107, газораспределительный механизм необходимо выставлять по меткам. Они нанесены как на шестерне распределительного вала, так и на шкиве коленвала. Для выполнения этой работы нам понадобится выполнить предварительно некоторые действия, а именно – снятие клапанной крышки с двигателя.
Для этого головкой с воротком откручиваем все гайки крепления, которые расположены по всему периметру крышки, и снимаем ее, после чего стоит обратить внимание на шестерню распредвала. Необходимо, чтобы выступ на крышке точно совпадал с меткой на звезде, что наглядно показано на фото ниже:
Чтобы прокручивать распредвал, можно воспользоваться либо большим ключом и крутить за храповик, либо руками, взявшись за шкив коленчатого вала.
Также сразу обращаем внимание на метки коленвала и центральную риску корпуса передней крышки двигателя – они также должны совпадать.
Именно при таком положении шкива и звезды ГРМ, 1 или 4 цилиндр находится в ВМТ – верхней мертвой точке. Теперь можно приступать к выполнению тех процедур, которые планируются дальше, либо выставление зажигания, либо регулировка зазоров клапанов и т.д.
Вопросы и ответы:
Как правильно совместить метки грм на ВАЗ 2107 инжектор? Машина стоит ровно и неподвижно (упоры под колесами, рычаг КПП в нейтрали), снимается крышка ГБЦ, ключом на 38 проворачивается коленвал до совмещения меток на шкиве и на звездочке ГРМ.
Как выставить метки зажигание на ВАЗ 2107 инжектор? Вручную установка зажигания на инжекторе невозможно установить, так как момент подачи искры определяет датчик положения коленвала, а регулирует момент ЭБУ.
Какой должен быть угол опережения зажигания ВАЗ 2107 инжектор? Если выставляется зажигание на карбюраторе, то для 92-95 бензина выбирается средняя метка (5 градусов). В инжекторе зажигание выставляет блок управления на основе сигналов от разных датчиков.
