Замена задних тормозных колодок (барабанные)
После покупки авто давно хотел посмотреть в каком состоянии задние тормозные колодки, барабаны.
Передние диски и колодки заменены.
На холодную ну и во время дождя появлялся скрежет какой то.
Ручник почти до конца доходил.
Сегодня просто так посмотрел на экзисте цена на них : ( еще ждать 3-7 дней )
1. Hi-Q SA133 Колодки тормозные задние solaris (барабан) — 1 831 ₽
2. Hsb HS0017 Колодки тормозные задние барабанные — 1 859 ₽
3. Sangsin SA 193 Колодки тормозные задние барабанные, комплект — 2 248 ₽
4. Mando MLH17 Колодки барабанные к-кт — 1 946 ₽
Посмотрел на автодоке в наличии Hi-Q SA133, цена 1320 ₽, поехал купил и к другу на СТО .
Старые конечно походили бы еще до весны может, буртик надо было расточить… Но заменил.
Замена задних колодок
Для тех, кто уже знает как менять задние колодки — предлагаю разделить мою горестьпечальбеду о том, как сломалась крышка воздушного фильтра.
Для тех, кто решил прочитать до конца — особенных подробностей не расскажу — на данном ресурсе записей предостаточно. Заострю внимание только на моментах, которые вызвали у меня определенные трудности.
Для начала про сами колодки и причину замены.
Пробег приближается к 75000 км, а на задней оси по-прежнему заводские колодки, которые при торможении начали шоркать. Да и тормозная жидкость из бачка стала убегать. Кроме того, при прохождении технического осмотра для получения диагностической карты специалист указал на назревающую проблему с задними колодками. О проблеме я знаю, потому приготовился еще тогда, когда авто и года не было, но пробег на тот момент уже подходил к 15000 км. А теперь вам для воспоминаний тех далеких времен годов 2013-2014, когда оригинальные задние тормозные колодки можно было купить по цене в 1700 рублей))
Брал в местном магазинчике. Тогда как раз сразу брал комплектом оригинала колодки по кругу. В итоге перед был заменен на 40000 км, а зад по сей день был девственно заводским.
И да, хотел по началу сказать, какой я рукожопый криворук — чуть было не завалил сторону без колеса, которая шаталась на кирпичах, но в итоге вовремя сообразил что к чему в итоге сделал стойкую башенку из кирпичей, на которую и «положил» авто, чтобы сразу весь зад был вывешен. И начлись шаманские обряды с бубном и ключами вокруг машины.
Итак, нам понабодится:
— колодки — комплект из 4 штук — по две на каждую из сторон;
— баночка для анализов — для тормозной жидкости важная чистота, а баночки — чистые));
— шланг — подойдёт тот, который идет на форсунки омывателя стекла;
— ключи на 14, 17, 10;
— узкозубы
— шаманский бубен, если вы все же рукожоп в этом деле))
Сначала прежде всего на всякий случай прочитал раздел замены задних колодок в книге «Ремонт без проблем» от «Третьего Рима» — ведь впервые меняю задние колодки. А на деле оказалось не многим сложнее, чем на переде.
Сначала открутил пальцы направляющих, шатайтруба снял суппорт.
Проверил пыльники — все норм.
Снял старые колодки
Как видно, на старых колодках можно было еще малёханько поездить, но на носу морозы, а сегодня выдался один из последних теплых солнечных деньков.
Далее начались поистине шаманские танцы — дело подошло к тормозному поршню… Я сначала оуел, т. к. эта железяка не хотела крутиться не туда. не обратно… Почему у меня в голове легло, что этот самый поршень нужно крутить против часовой стрелки, чтобы он встал в то положение, чтобы легко было надеть на новые колодки? да и выше упомянутой книге тоже не совсем понятно — по судя по стрелке тоже надо было крутить против часовой стрелки. Благо под рукой был тырнет и я смог найти нужную информацию, что поршень-то надо крутить по часовой стрелке и небольшой лайфхак как вкрутить поршень без особых усилий:
1) натянуть ручник;
2) снять колпачок со штуцера слива и ослабить его, чтобы жидкость вытекала из него;
3) надеть шланг на штуцер, второй конец опустить в баночку для анализов;
4) крутим поршень.
Таким образом поршень можно было крутить чуть ли не одним пальцем)). Главное следить, чтобы пыльник поршня не порвался. На правой стороне у меня была проблема — пыльник цеплялся на пазы в торце поршня — пришлось несколько раз туда-сюда разрабатывать поршень, чтобы пыльник встал как надо.
Вытекшую жидкость возвращаем обратно в систему через бачок. Но у меня была пакость — доблестный сервис на последнем ТО ХЗ как прокачал мою тормозную систему с заменой жидкости в результате чего с правой стороны вытекло вот что
С левой стороны вытекала девственно чистая.
На все про все я потратил часа 2 — долго сначала устанавливал автомобиль, после долго возился с левой стороной, т. к. делал впервые.
Но в итоге все встало на свои места, машина при торможении не шоркает. А вот ручник надо бы поднатянуть — как это сделать — я пока не совсем понимаю — ключом на 12 подлезь не получается, а головка не пролазиет.
Замена задних колодок Hyundai Solaris инструкция с фото
Замена задних колодок Хендай Солярис не вызовет у вас особых сложностей. Сзади, как и спереди стоят дисковые тормоза. Правда сам диск на заднем тормозном механизме не вентилируемый. Основная сложность при замене задних колодок на Hyundai Solaris, это утопить поршень в цилиндр суппорта. Просто вдавить поршень не получится, его необходимо при этом еще и вкручивать по часовой стрелке.
Далее процесс замены задних колодок Соляриса с фотографиями.
Снимаем машину с ручника, вывешиваем заднюю часть, снимаем колесо. Ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая последний ключом «на 17». Также отворачиваем верхний болт крепления суппорта к направляющему пальцу. Смотрим фото ниже.
Снимаем тормозной суппорт Хендай Солярис.
Не повредите тормозной шланг прикрученный к суппорту и тросик ручного тормоза. Теперь можно снимать колодки. На следующем фото внимательно посмотрите на штырьки, которые торчат из задней части колодки. При установке суппорта обязательно проследите, что бы штыри встали в специальные выемки на днище тормозного поршня.
Далее можно снимать направляющие пластинки колодок Solaris. Можно заменить их новыми или почистить старые.
Верхний и нижний направляющие пальцы необходимо очистить и смазать специальной смазкой для тормозных пальцев (высокотемпературная). Пальцы разные по конструкции, что бы не перепутать производитель сделал их разного цвета. Верхний направляющий палец Хендай Солярис желтый, а нижний серебристый.
Перед установкой новых колодок необходимо утопить тормозной поршень в цилиндр суппорта. Для этого можно воспользоваться мощными пассатижами с длинными и узкими концами. В днище поршня есть специальные выямки для штырьков колодок (о которых мы писали выше). Вставляем пассатижи в эти выямки и начинаем давить на поршень одновременно вкручивая по часовой стрелки. Другого способа утопить поршень задних суппортов нет. Можно воспользоваться специальными съемниками, но принцип останется прежним – дави и вращай.
Теперь собираем тормозной механизм в обратном порядке. В обязательном порядке несколько раз нажимаем на педаль тормоза, это действие позволит установить колодки на место, ведь их подожмет тормозной поршень. После всех манипуляций возможно изменение уровня тормозной жидкости в бачке, поэтому обязательно проверьте и в случае необходимости долейте жидкость.
- Замена передних колодок Hyundai Solaris (много фото)
- Замена задних колодок Toyota Corolla с дисковыми тормозами
- Замена тормозных колодок Daewoo Nexia инструкция с фото
Руководства по ремонту Hyundai Solaris: замена тормозных колодок тормозных механизмов задних колес

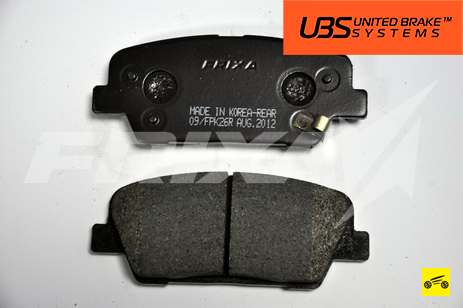

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки для Hyundai Solaris имеют маркировку FPH26R.
Для замены колодок дискового тормозного механизма заднего колеса выполните следующее.
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.
1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

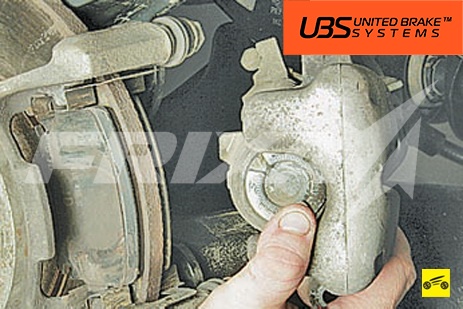

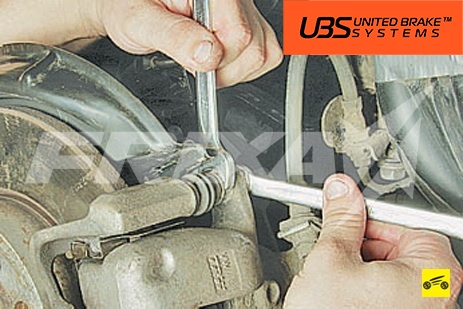

4. Выверните верхний и нижний болты направляющих пальцев суппорта, удерживая пальцы от проворачивания вторым ключом.
5. Снимите подвижную скобу с диска, не отсоединяя тормозной шланг, и закрепите скобу проволокой на элементах подвески, не допуская скручивания или натяжения шланга.

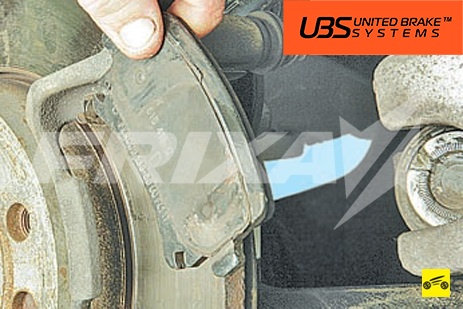

6. Снимите с направляющей колодок наружную…

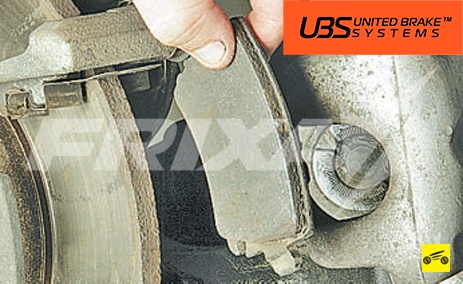

7. …и внутреннюю тормозные колодки.

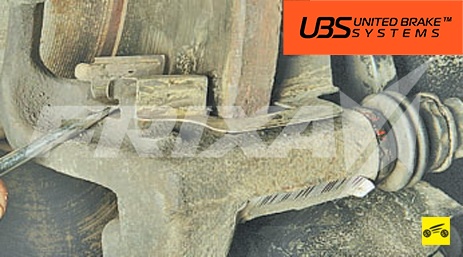

8. Подденьте отверткой…

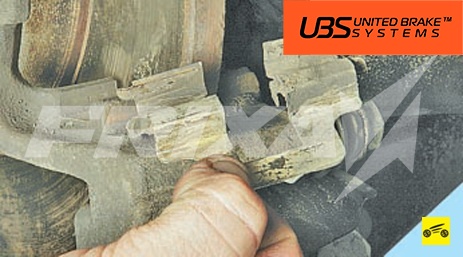

9. …и снимите с направляющих колодок нижнюю и верхнюю удерживающие пластины.
ПОЛЕЗНЫЙ СОВЕТ
При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и легкость перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол.

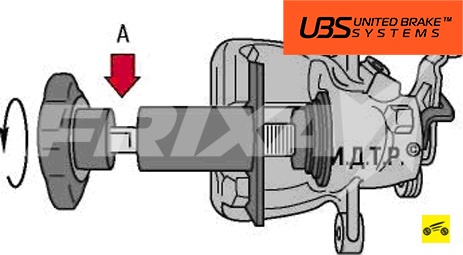

10. Установите на суппорт специальное приспособление и, вращая винт А, утопите поршень в рабочий цилиндр.
11. При отсутствии приспособления можно вдавить поршень с помощью раздвижных пассатижей. Соблюдайте осторожность, чтобы не повредить пыльник поршня.
12.Установите удерживающие пластины в порядке, обратном снятию. Для исключения самовыворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.
13. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.
14. Установите колесо.
15. Аналогично замените тормозные колодки тормозного механизма другого заднего колеса.
16. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.
Для замены колодок барабанного тормозного механизма заднего колеса выполните следующее.

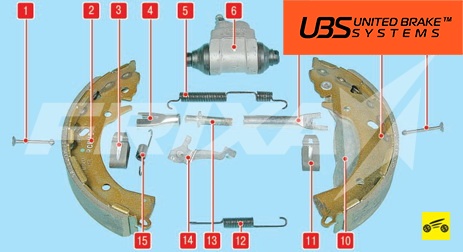

Рис. 9.7. Детали барабанного тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1, 9 – стержни опорных стоек колодок; 2 – передняя колодка тормозного механизма; 3, 11 – пружинные пластины; 4 – передняя часть распорной планки; 5 – верхняя стяжная пружина колодок; 6 – рабочий тормозной цилиндр; 7 – задняя часть распорной планки; 8 – задняя колодка тормозного механизма; 10 – разжимной рычаг привода стояночного тормозного механизма; 12 – нижняя стяжная пружина; 13 – регулятор зазора; 14 – рычаг регулятора зазора; 15 – пружина рычага регулятора зазора
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные барабаны (и диски) тоже изнашиваются, и новые колодки касаются их только не всей плоскостью, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.
Вам потребуются: отвертки с крестообразным и плоским лезвием, пассатижи.
1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть пружины… автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

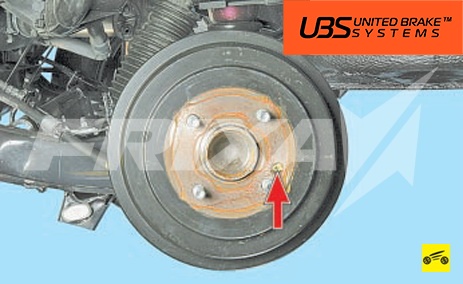

4. Выверните винт крепления…

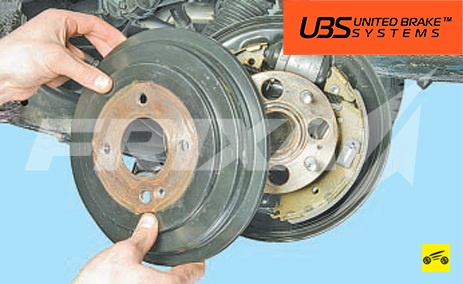

5. …и снимите тормозной барабан.

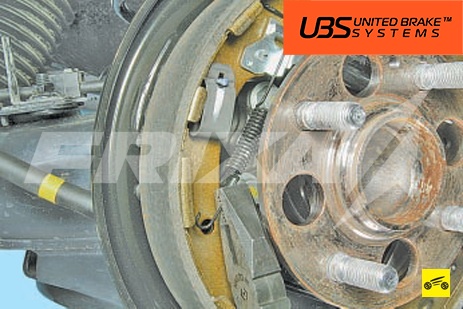

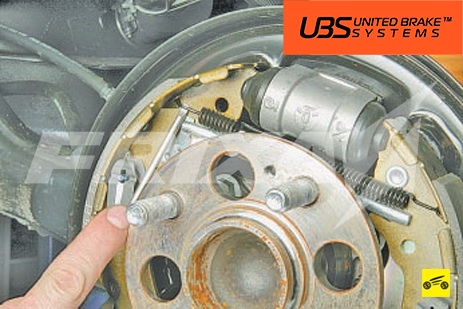

6. Извлеките конец пружины рычага регулятора зазора из передней колодки.
7. …и снимите пружину.

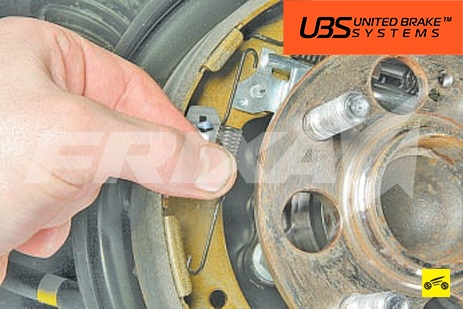

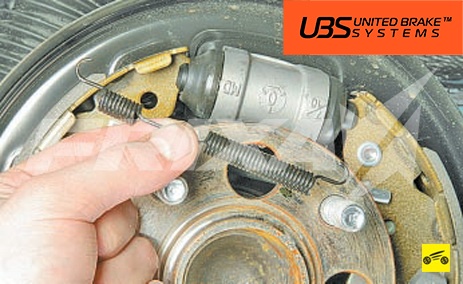

8. Отцепите отверткой от передней колодки отогнутый конец верхней стяжной пружины…
9. …и снимите пружину.

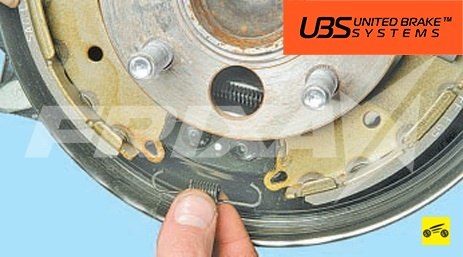

10. Отцепите концы и снимите нижнюю стяжную пружину.
11. Снимите рычаг регулятора зазора.

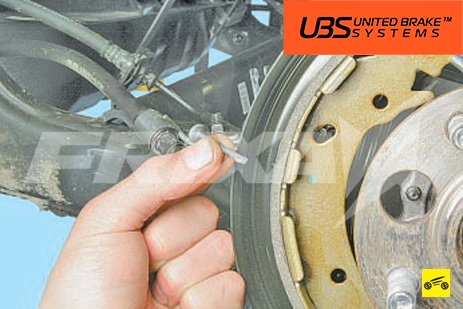

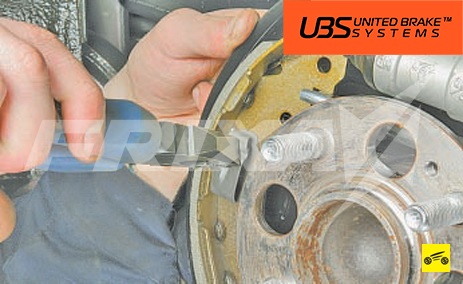

12. Нажмите на пружинную пластину и поверните стержень опорной стойки на четверть оборота.

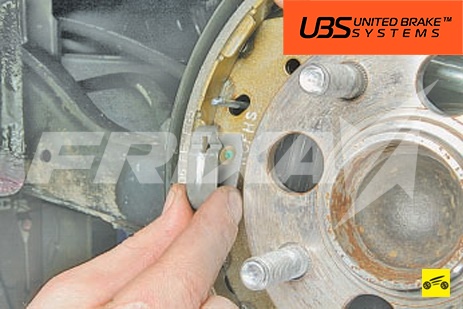

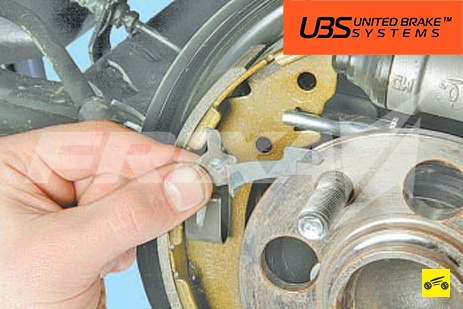

13. Снимите пружинную пластину…
14. …и стержень опорной стойки.

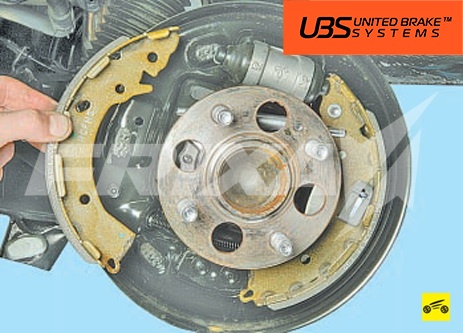

15. Снимите переднюю колодку тормозного механизма.
16. Снимите распорную планку в сборе с регулятором зазора.

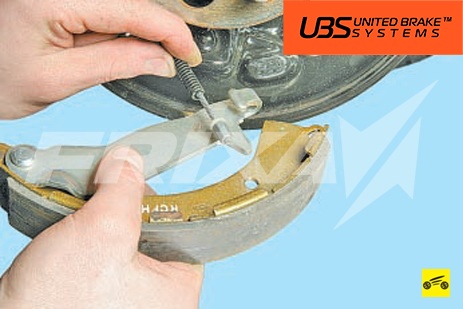

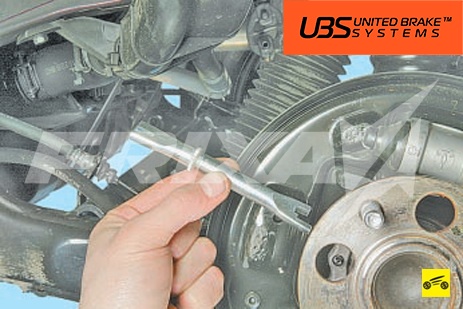

17. Снимите заднюю колодку тормозного механизма аналогично снятию передней колодки и отсоедините от разжимного рычага наконечник троса привода стояночного тормоза.
18. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.7). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
19. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
ПОЛЕЗНЫЙ СОВЕТ
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
20. Сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
21. Установите тормозной барабан (см.«Замена тормозного барабана тормозного механизма заднего колеса») .
22. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
23. Установите на место колесо. Проверьте легкость его вращения.
24. Аналогично замените тормозные колодки тормозного механизма другого колеса.
25. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .
