Установка сетки в бампер
Всем Привет!
Как и на прежнем авто, на Оптиму тоже решил поставить сетку в бампер. Как снимать передний бампер-инфы море, но я решил немного расписать.
Для начала нужно снять шноркель:
Затем нужно снять клипсы, которые держат верхнюю часть бампера:
Затем нужно освободить бампер около колес:
Далее нужно снимать бампер. Начиная с края бампера, ближнего к колесу, тянем аккуратно на себя. Без фанатизма. Бампер будет высвобождаться из защёлок. Эту процедуру нужно сделать по всей длине бампера, т.к. защёлки находятся не только на крыльях, а ещё и под фарами. И снимаем бампер.
Далее берём сетку, режем, гнём, подгоняем, крепим. На верхнюю решётку получилось закрепить без хомутов, под штатные саморезы.
На нижнюю решётку сетку устанавливать проще, там решётка прямая и места достаточно.
А снизу лохонулся, не расчитав с размером и не дотянул до штатных саморезов. Поэтому пришлось использовать три хомута.
Собираем всё в обратном порядке.
передний бампер
1243HZ SCREW-TAPPING 1243303107B 10
1249BD T/SCREW-FLANGE HEAD 1249305167B 9
1249EB SCREW-TAPPING 1249204123 7
1249GB SCREW-TAPPING 1249205167E 30
1249JM SCREW-TAPPING 1249203107K 14
1339CC NUT-FLANGE 1339506001 1
14160 REVET-BLIND 1416003130 4
1463AA CLIP 1420608250B 6
1491AD RETAINER-TAPPING SCREW 1491005000 2
86343E ORNAMENT-KIA NO.115 863183R500 1
86350 GRILLE ASSY-RADIATOR 86350D4000 1
86350 GRILLE ASSY-RADIATOR 86350D4010 1
86351 GRILLE-RADIATOR 86380D4030 1
86351 GRILLE-RADIATOR 86380D4220 1
86351 GRILLE-RADIATOR 86380D4420 1
86360M COVER ASSY-RADIATOR GRILLE UPR 86360D4000 1
86438A CLIP-HOOD SEAL STRIP MTG 864384A100 13
86511A COVER-FR BUMPER 86511D4000 1
86511A COVER-FR BUMPER 86511D4010 1
86511A COVER-FR BUMPER 86511D4040 1
86511A COVER-FR BUMPER 86511D4050 1
86511A COVER-FR BUMPER 86511D4250 1
86512C GRILLE-FRONT BUMPER 86560D4000 1
86512C GRILLE-FRONT BUMPER 86560D4020 1
86512C GRILLE-FRONT BUMPER 86560D4200 1
86512C GRILLE-FRONT BUMPER 86560D4400 1
86513K BRACKET-FR BUMPER SIDE,LH 86513D4000 1
86514K BRACKET-FR BUMPER SIDE,RH 86514D4000 1
86517 CAP-FRONT HOOK 86517D4000 1
86517 CAP-FRONT HOOK 86517D4200 1
86517G CLIP-FRONT BUMPER SIDE MTG 865183M000 4
86520B ABSORBER-FRONT BUMPER ENERGY 86520D4000 1
86520B ABSORBER-FRONT BUMPER ENERGY 86520D4010 1
86520B ABSORBER-FRONT BUMPER ENERGY 86520D4210 1
86523J COVER-FR BUMPER FOG LAMP,LH 86523D4000 1
86524J COVER-FR BUMPER FOG LAMP,RH 86524D4000 1
86551B BRACKET-FR BUMPER UPR SIDE MTG,LH 86551D4000 1
86552B BRACKET-FR BUMPER UPR SIDE MTG,RH 86552D4000 1
86567E DUCT ASSY-AIR CURTAIN,LH 86567D4000 1
86567E DUCT ASSY-AIR CURTAIN,LH 86567D4200 1
86567E DUCT ASSY-AIR CURTAIN,LH 86567D4400 1
86568E DUCT ASSY-AIR CURTAIN,RH 86568D4000 1
86568E DUCT ASSY-AIR CURTAIN,RH 86568D4200 1
86568E DUCT ASSY-AIR CURTAIN,RH 86568D4400 1
86571P MOULDING-FRONT BUMPER,LH 86563D4000 1
86571R MOULDING-FRONT BUMPER,RH 86564D4000 1
86575L AIR DUCT-FR BUMPER,LH 86573D4000 1
86575L AIR DUCT-FR BUMPER,LH 86573D4200 1
86576B AIR DUCT-FR BUMPER,RH 86574D4000 1
86576B AIR DUCT-FR BUMPER,RH 86574D4200 1
86582C STRIP-FR BUMPER 86357D4000 1
86590E LIP ASSY-FRONT BUMPER 86591D4000 1
86590E LIP ASSY-FRONT BUMPER 86591D4200 1
86591 TAPPING SCREW-BUMPER MTG 865793K000 4
86591 TAPPING SCREW-BUMPER MTG 865793V000 2
86593A CLIP 8659324000 2
91955A WIRING HARNESS-FWS EXT 91890D4530 1
91955A WIRING HARNESS-FWS EXT 91890D4540 1
91955A WIRING HARNESS-FWS EXT 91890D4570 1
91955A WIRING HARNESS-FWS EXT 91890D4580 1
92201 LAMP ASSY-FRONT FOG,LH 92201D4100 1
92202 LAMP ASSY-FRONT FOG,RH 92202D4100 1
92202 LAMP ASSY-FRONT FOG,RH 92202D4101 1
92240 WIRING ASSY-FR FOG LAMP 92216D4100 1
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D30004SS 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000ABP 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000ABT 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000B4U 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000G4N 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000SWP 4
95700F SENSOR ASSY-PARKING ASSIST SYSTEM 95720D3000UD 4
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D30004SS 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000ABP 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000ABT 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000B4U 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000G4N 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000SWP 2
95700U SENSOR ASSY-ULTRASONIC BWS,SIDE 96891D3000UD 2
95780J CAMERA ASSY-FR BLIND 95780D4000 1
96880 UNIT ASSY-S.P.A.S 96880D4000 1
96880 UNIT ASSY-S.P.A.S 96880D4200 1
занимаюсь автомобилями КИА с 2000 года, из них 10 лет в Киа Моторс
Клубный автосервис Киа Хендай АвтоМиг в Москве: auto-texcenter.ru
слесарный и кузовной ремонт
#3
krionika Re: передний бампер
Доп. инфо + Доп. инфо —
Отправлено 07 August 2022 — 18:04

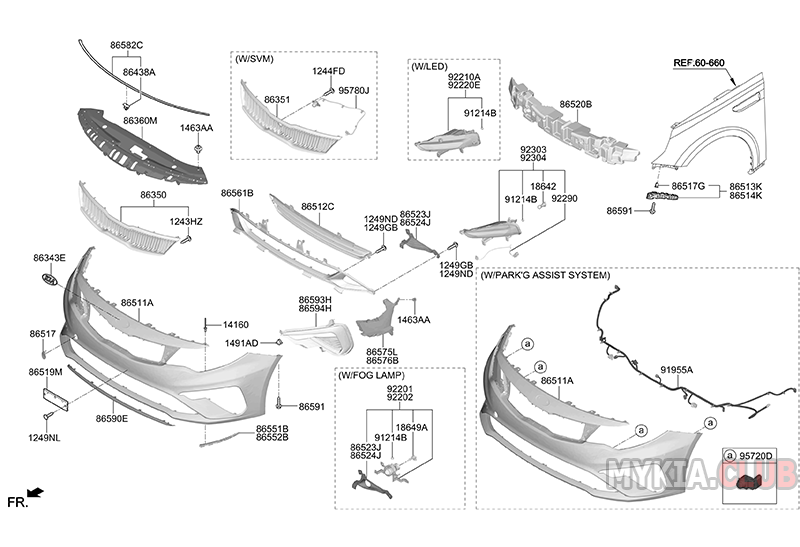

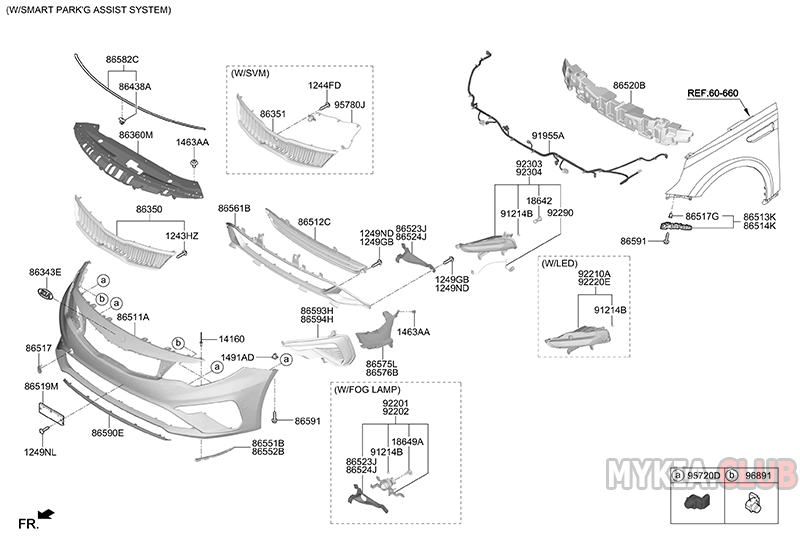

Устройство переднего бампера Kia Optima 2 (JF)
(из чего состоит и коды запчастей) с 2018 года
Скрытый текст
1243HZ ВИНТ 1243303107B 11
1244FD ВИНТ 1249303127K 2
1249GB ВИНТ 1249205167B 2
1249GB ВИНТ 1249205167E 33
1249ND ВИНТ 1249205147E 33
1249NL ВИНТ 1249305207E 4
1339CC ГАЙКА-ФЛАНЕЦ 1339506001 1
14160 ЗАКЛЕПКА-ГЛУХАЯ 1416003130 4
1463AA ЗАЖИМ 1420608250B 6
1491AD ФИКСАТОР НАКЛАДКИ БАМПЕРА 1491005000 2
18642 ЛАМПА 1864221008L 2
18649A ЛАМПА-ГАЛОГЕННАЯ 1864955009 12V55WW(9006,HB4) 2
86343E МОЛДИНГ ДВЕРИ 863183R500 1
86350 РЕШЕТКА-РАДИАТОР 86350D4500 1
86350 РЕШЕТКА-РАДИАТОР 86350D4520 1
86351 РЕШЕТКА-РАДИАТОР 86351D4510 1
86351 РЕШЕТКА-РАДИАТОР 86380D4530 1
86360M МОЛДИНГ ДВЕРИ 86360D4500 1
86438A ХОМУТ 864384A100 13
86511A КРЫШКА В СБОРЕ-ПЕРЕДН. БАМПЕР 86511D4500 1
86511A КРЫШКА В СБОРЕ-ПЕРЕДН. БАМПЕР 86511D4510 1
86511A КРЫШКА В СБОРЕ-ПЕРЕДН. БАМПЕР 86511D4520 1
86512C GRILLE-FRONT BUMPER 86561D4500 1
86512C GRILLE-FRONT BUMPER 86561D4520 1
86513K BRACKET-FR BUMPER SIDE,LH 86513D4000 1
86514K BRACKET-FR BUMPER SIDE,RH 86514D4000 1
86517 КРЫШКА-ПЕРЕДНИЙ КРЮК 86517D4500 1
86517G CLIP-FRONT BUMPER SIDE MTG 865183M000 4
86519M MOULDING-FRT BPR LICENSE PLATE 86519D4510 1
86520B ГАСИТЕЛЬ-ЭНЕРГИИ ПЕРЕДНЕГО БАМПЕРА 86520D4500 1
86523J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ЛЕВ. 86523D4500 1
86523J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ЛЕВ. 86523D4510 1
86523J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ЛЕВ. 86523D4520 1
86524J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ПРАВ. 86524D4500 1
86524J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ПРАВ. 86524D4510 1
86524J КРЫШКА-ПЕРЕДНИЙ БАМПЕР, ПРОТИВОТУМАННАЯ ФАРА,ПРАВ. 86524D4520 1
86551B BRACKET-FR BUMPER UPR SIDE MTG,LH 86551D4500 1
86552B BRACKET-FR BUMPER UPR SIDE MTG,RH 86552D4500 1
86561B НАКЛАДКА ПЕРЕДНЕГО БАМПЕРА 86562D4500 1
86575L ВОЗДУХОВОД-ПЕРЕДНИЙ БАМПЕР,ЛЕВ. 86543D4500 1
86576B ВОЗДУХОВОД-ПЕРЕДНИЙ БАМПЕР,ПРАВ. 86544D4500 1
86582C НАКЛАДКА БАМПЕРА 86357D4000 1
86590E ВЫСТУП-ПЕРЕДН. БАМПЕР 86591D4500 1
86591 TAPPING SCREW-BUMPER MTG 865793K000 4
86591 TAPPING SCREW-BUMPER MTG 865793V000 2
86593H MOULDING ASSY-FRONT BUMPER,LH 86593D4500 1
86593H MOULDING ASSY-FRONT BUMPER,LH 86593D4510 1
86594H MOULDING ASSY-FRONT BUMPER,RH 86594D4500 1
86594H MOULDING ASSY-FRONT BUMPER,RH 86594D4510 1
91214B КРЫШКА 9216339000 4
91955A КОМПЛЕКТ ПРОВОДОВ ДЛЯ ПРИЦЕПА, С КОНТАКТНЫМИ ЭЛЕМЕНТАМИ НА КОНЦАХ, С В 91895D4530 1
91955A КОМПЛЕКТ ПРОВОДОВ ДЛЯ ПРИЦЕПА, С КОНТАКТНЫМИ ЭЛЕМЕНТАМИ НА КОНЦАХ, С В 91895D4540 1
91955A КОМПЛЕКТ ПРОВОДОВ ДЛЯ ПРИЦЕПА, С КОНТАКТНЫМИ ЭЛЕМЕНТАМИ НА КОНЦАХ, С В 91895D4550 1
92201 LAMP ASSY-FRONT FOG,LH 92201D4500 1
92202 ПЛАСТИКОВЫЙ ФИКСАТОР ФАРЫ 92202D4500 1
92210A LAMP ASSY-FR FOG,LH 92201D4600 1
92220E LAMP ASSY-FR FOG,RH 92202D4600 1
92290 WIRING-EXTENTION 92290D4500 2
92290 WIRING-EXTENTION 92290D4510 2
92303 ПРОКЛАДКА ВНУТРЕННЕЙ ПАНЕЛИ ДВЕРИ 92303D4500 1
92303 ПРОКЛАДКА ВНУТРЕННЕЙ ПАНЕЛИ ДВЕРИ 92303D4510 1
92304 LAMP ASSY-FRONT SIDE T/SIG,RH 92304D4500 1
92304 LAMP ASSY-FRONT SIDE T/SIG,RH 92304D4510 1
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D40004SS 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000ABP 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000ABT 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000B4U 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000G4N 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000SWP 4
95720D УЛЬТРАЗВУКОВОЙ ДАТЧИК В СБОРЕ-СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 99310D4000UD 4
95780J КАМЕРА-ПЕРЕДН. 99250D4000 1
95780J КАМЕРА-ПЕРЕДН. 99250D4100 1
96880 УЗЕЛ В СБОРЕ-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 96880D4400 1
96880 УЗЕЛ В СБОРЕ-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 96880D4600 1
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D41004SS 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100ABP 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100ABT 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100B4U 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100G4N 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100SWP 2
96891 УЛЬТРАЗВУКОВОЙ ДАТЧИК-ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ БОКОВ. 96891D4100UD 2
занимаюсь автомобилями КИА с 2000 года, из них 10 лет в Киа Моторс
Тема: Снятие переднего бампера и его пайка
Forsaggg
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 1010 )
В клубе с 18.06.2017
Optima 2.4 Prestige JF
Сообщений 12
20
2
Цвет Snow White Pearl (SWP)
Город Барнаул
Имя Сергей
Снятие переднего бампера и его пайка
В середине апреля, выходя утром на работу увидел чудо четверку, стоящую поперек парковки.
Как итог сломан хромированный молдинг, фальш-воздухозаборник, крепление форсунки омывателя фары, сам бампер и крышка омывателя фары.
Дилер насчитал новых деталей и работы на 64 тыр.
Последний раз редактировалось Forsaggg; 18.06.2017 в 09:21 .
18.06.2017 09:33 #2
Alex7
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
ОптимаФан ( 16619 )
В клубе с 29.03.2015
Sorento Prime GT line v6 JF
Сообщений 2,201
336 185
Цвет Snow White Pearl (SWP)
Город Вологда
Сообщение от Forsaggg
В середине апреля, выходя утром на работу увидел чудо четверку, стоящую поперек парковки.
Как итог сломан хромированный молдинг, фальш-воздухозаборник, крепление форсунки омывателя фары, сам бампер и крышка омывателя фары.
Дилер насчитал новых деталей и работы на 64 тыр.
Фото не открываются
Пользователь сказал cпасибо:
18.06.2017 09:58 #3
Forsaggg
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 1010 )
В клубе с 18.06.2017
Optima 2.4 Prestige JF
Сообщений 12
20 2
Цвет Snow White Pearl (SWP)
Город Барнаул
Имя Сергей
19 пользователя(ей) сказали cпасибо:
18.06.2017 17:50 #4
Forsaggg
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 1010 )
В клубе с 18.06.2017
Optima 2.4 Prestige JF
Сообщений 12
20 2
Цвет Snow White Pearl (SWP)
Город Барнаул
Имя Сергей
Воздухозаборник, кстати, фиксируется гайками не на 8, а на 10. Опечатался
Пользователь сказал cпасибо:
18.06.2017 20:12 #5
Andrey_
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Оптимист ( 13890 )
В клубе с 30.03.2016
Optima 2.4 GT-line JF 2016
Сообщений 1,976
274 278
Цвет Gravity Blue (B4U)
Город Москва
Имя Андрей
Сообщение от Forsaggg
Воздухозаборник, кстати, фиксируется гайками не на 8, а на 10. Опечатался
пока читал — хотел сказать это)))
19.06.2017 05:04 #6
Forsaggg
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 1010 )
В клубе с 18.06.2017
Optima 2.4 Prestige JF
Сообщений 12
20 2
Цвет Snow White Pearl (SWP)
Город Барнаул
Имя Сергей
Сообщение от Andrey_
пока читал — хотел сказать это)))
Да В любом случае, если уж и придется бампер кому-то снимать, то ошибиться с выбором гаечного ключа будет сложно.
24.09.2019 13:48 #7
Grek-155
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 10 )
В клубе с 24.09.2019
Optima 2.0 Luxe
Сообщений 4
0 0
Город Москва
Парктроник передний работает? После снятия бампера. Была трещина на губе загнал ребятам в гараж, сняли бампер я поехал домой загорелась неисправность переднего парктроника, через пару дней поставили бампер на место все подключили а ошибка так и висит, что делать с ней клеммы скидывал
13.05.2020 00:11 #8
Вла
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 60 )
В клубе с 07.01.2019
Optima 2.4 GT-line JF
Сообщений 28
1 1
Цвет Pluto Brown (G4N)
Город Санкт-Петербург
Имя Владислав
Сообщение от Grek-155
Парктроник передний работает? После снятия бампера. Была трещина на губе загнал ребятам в гараж, сняли бампер я поехал домой загорелась неисправность переднего парктроника, через пару дней поставили бампер на место все подключили а ошибка так и висит, что делать с ней клеммы скидывал
Тоже перестал работать парктроник. Восклицательный знак по передку при парковке (
Подскажите как решили.
16.05.2020 20:02 #9
Вла
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 60 )
В клубе с 07.01.2019
Optima 2.4 GT-line JF
Сообщений 28
1 1
Цвет Pluto Brown (G4N)
Город Санкт-Петербург
Имя Владислав
Подскажите пожалуйста кто знает, что за датчик посередине бампера на связке с парктрониками.
16.05.2020 20:52 #10
Вла
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
Новичок ( 60 )
В клубе с 07.01.2019
Optima 2.4 GT-line JF
Сообщений 28
1 1
Бампер передний Kia Optima (16-18) компл. Luxe,Comfort,Prestige с решеткой производство «Sat»
Наш интернет-магазин предлагает Вам купить по низкой цене Бампер передний Kia Optima (16-18) компл. Luxe,Comfort,Prestige с решеткой, производства компании «Sat». Бампер передний Kia Optima (16-18) компл. Luxe,Comfort,Prestige с решеткой отвечает всем российским и международным качествам стандарта ISO 9001 и ГОСТ РосТест. В каталоге магазина представлен широкий выбор запасных частей для Kia Optima (16-) (JF).
Вы сможете найти многие интересующие вас запасные части, в том числе кронштейны крепления бампера, передний бампер Kia Optima (16-) (JF) окрашенный в цвет, решетки бампера, фары передние и противотуманные фары, задний бампер Kia Optima (16-) (JF) окрашенный в цвет, задние фонари, капот Kia Optima (16-) (JF) окрашенный в цвет, крыло переднее Kia Optima (16-) (JF) окрашенное в цвет, кронштейны крепления крыла, дверь Kia Optima (16-) (JF) окрашенная в цвет.
Вы можете приобрести данную продукцию с доставкой. Вся необходимая информация размещена в разделе «Доставка».
| Производитель | SAT |
| Модель | Kia Optima (16-) (JF) |
