Тема: Amanero USB to I2S 32bit convertor

Amanero USB to I2S 32bit convertor

Уважаемые формчане, очень заинтересовал меня данный девайс http://amanero.com/,
но в связи с ограниченностью знаний в данном вопросе, не решаюсь покупать, хочется услышать мнение спецов. Девайс активно обсуждается здесь http://www.diyaudio.com/forums/vendo. converter.html, пользуют значит!
Параметры заявлены супер и цена копеечная.

22.11.2012, 15:54 #2

Завсегдатай Регистрация 04.11.2004 Адрес пос. Краснообск, Новосибирская область Возраст 51 Сообщений 2,860

Re: Amanero USB to I2S 32bit convertor

Сообщение от Евгений K

но в связи с ограниченностью знаний в данном вопросе, не решаюсь покупать,
что вас интересует? Я скоро буду одним из владельцев этой платки.

Пароли — штука неустойчивая. Взламываются терморектальным криптоанализатором.
22.11.2012, 19:52 #3

Автор темы
Регистрация 15.10.2007 Сообщений 18

Re: Amanero USB to I2S 32bit convertor

Сообщение от aal

что вас интересует? Я скоро буду одним из владельцев этой платки.

Интересует все, а то что скоро стане счастливым обладателем данного девайса, откровенно радует. На объективные оценки тамошних самодельщиков, особо не полагаюсь, а ваш отзыв об изделии услышать было бы крайне интересно. Насколько я понял из описания и обсуждения изделия на Diyaudio, девайс поддерживает формат DSD и даже DXD (где люди берут музыкальный материал в этих форматах, видимо у них что-то по другому устроено. ), но в DSD формате вроде как квантование 1бит, с другой стороны DXD 32бит, я так понимаю из из заявленных данных, что если все правда, данное устройство поддерживает практически все существующие на текущий момент форматы. Дальше вопросы больше практические, насколько устойчиво работает, с какими плеерами и кодеками, пишут что фубар,асио и васапи, все легко идет.

Amanero

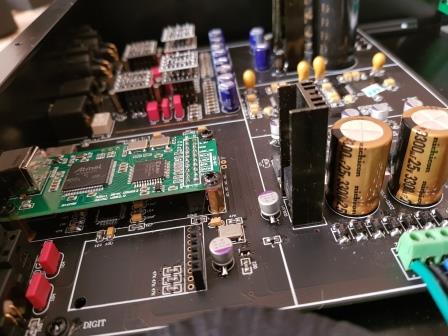

Привет всем любителям хорошего цифрового звука. В последнее время меня часто спрашивают про плату Amanero.

Amanero

• Что такое Amanero?
• Зачем Amanero нужен?
• Как работает Amanero и т.д.

Amanero — это USB конвертер. Задача Аманеро преобразовать сигнал из одного формата в другой.

Amanero поддерживает:

• 44,1 кГц,
• 48 кГц,
• 88,2 кГц,
• 96 кГц,
• 176,4 кГц,
• 192 кГц,
• 352,8 кГц,
• 384 кГц

Цена на плату Amanero всего 2500 рублей + доставка по России бесплатно (только по европейской части России)

Формат вывода Аманеро:

• I2S от 16 до 32бит или DSD64, DSD128 — в Windows DSD256, DSD512

Размер Аманеро:

• 30×69 мм

Драйвер для Amanero

Драйвера для Amanero едины для всех оригинальных и неоригинальных плат. В XMOS всё по-другому, каждый производитель XMOS драйвер предоставляет из-за этого возникает большая путаница в драйверах и платах XMOS.

НЕТ драйверов для Mac OSX 10.6+ и Linux с ядром, совместимым с UAC2 — автоматически устанавливаются.
Драйверы Аманеро, KS / Wasapi / WDM / ASIO для Win7, Win8, Win10 32-64bit можно скачать ЗДЕСЬ бесплатно Amanero_drivers_w10_7_8

Как установить драйвер для Amanero

Последняя версия 1.067 для Win10 — Win8 — Win7

1. Скачайте пакет combo384_drivers.zip
2. Распакуйте загруженный пакет в папку
3. Запустите setup.exe

———- старая версия 1.0.56 ————————

1. Загрузите пакет, связанный с вашей ОС Xp или Vista/Win7/Win8. combo384_drivers_xp_1056.zip для Windows XP combo384_driver_win7_win8_1056.zip для Vista/Win7/Win8 32bit или 64bit
2. Распакуйте загруженный пакет в папку, а затем: запустите Setup32.exe Windows

• Setup32.exe если ваш компьютер-32-битный.
• Запустите Setup64.exe если ваш компьютер-64-битный.
• Когда настройка драйвера будет завершена Подключите модуль

Драйверы для Windows 7, 8, 10, ХР для Amanero оригинала и реплики можно скачать бесплатно ЗДЕСЬ —> Amanero_drivers_w10_7_8.

В Linux и Android драйверы Аманеро не нужны, на iOS тоже.

Подключение Аманеро

подключаем к порту USB источника (ЦАП) кабель USB, устанавливаем драйвер и при проигрывании на выходе получаем поток данных PCM или DSD. В ОС конвертер определяется как ЦАП (DAC USB) звуковое устройство или же звуковая карта.

Для воспроизведения через Аманеро USB подойдут практически любые плееры: JRiver, Foobar2000 и т.п.

Цена на плату Amanero всего 2500 рублей + доставка по России бесплатно (только по европейской части России)

По вопросам приобретения Аманеро Пишите мне на эл. почту: anl555@bk.ru или ВК https://vk.com/id104002989

В тексте письме укажите Аманеро

Для вас ставим Аманеро , ЦАП в резерв. Также срок резерва можно оговорить, продлить, снять или даже поменять. По умолчанию срок резерва составляет 5 дней. Высылаем на вашу эл. почту или ВК наш счет вебмани (WebMoney) или номер карты Сбербанка.

После оплаты собираем ваш заказ в посылку. Также сообщайте точный адрес получателя, в том числе почтовый индекс, а также Ф.И.О получателя (обязательно с отчеством).

В посылке ЦАП и прочие аксессуары заворачиваем пузырчатой пленкой и забиваем сверху бумагой, чтоб ничего по дороге не растряслось и не побилось.

Также по электронной почте или ВК высылаем № трекинга посылки, для того чтобы вы могли отследить где ваша посылка. Ждем от вас сообщения, что посылка с ЦАПом прибыла успешно. Видео смотрите ниже.

Плата адаптер для USB модуля Amanero с реклоком

Плату рекомендуется использовать с USB модулями переделанными в «слейв» режим (получающие тактовый сигнал с платы ЦАП). При этом плата допускает использование amanero в master режиме, но для это следует использовать другой изолятор (например, ADUM1400CRW), актуальность и целесообразность применения реклока в этом случае резко снижается.

Печатная плата

Устройство выполнено на двусторонней печатной плате размером 42х78мм. Ниже представлен 3D-вид печатной платы с компонентами

Схема адаптера с реклоком

Д-триггеры можно заменить на новую серию AUP — 74AUP1G79. Часть схемы «USB power option» распаивается только, если вы собираетесь использовать питание от USB порта. При использовании этой опции с борта аманеро следует также, как и в случае внешнего питания, удалить штатный LDO на 3.3v и подать 5в питания с разъема USB на пин «USB +5v».

Конструкция тестировалась в течение года с разными ЦАП и показала хорошие результаты. Наиболее заметные результаты при использовании реклока были получены с чипами TI — PCM179х. Для чипов от AKM отмечается весьма небольшой выигрыш в звучании для низких частот дискретизации по сравнению с обычным адаптером, без реклока.

При использовании тактовых генераторов 22.5792 / 24.576 Мгц, применяемых в аманеро, максимальная частота дискретизации при использовании реклока ограничена потолком в 192кГц.

К сожалению это ограничение не позволяет рекомендовать эту плату в качестве основного варианта для линейки AH-D6х.

Транспорт от Amanero, Combo384, XMOS и прочие
