Как сделать поворотный механизм головы робота

Поворотный механизм

Привет, народ!
Насмотревшись ютуба и Ефима, хитрых поделок с Украины, алиэкспресса, изучив конструкцию Профиля и упав на колени перед величием просветленного разума мастера Беспалого. не, не так Мастера. не снова не то.. МАСТЕРА.. а 72 шрифт есть? нету. , я решил- сделаю сам.
Долго, геморно, производственная база отсутствует как класс..
Есть дрель, гравер, ножовка и прочие отвертки-напильники.
Профили из Леруа Мерлен сильно упрощают задачу, т.к. изготовлены довольно точно и алюминий достаточно твердый, особенно в прутках.
Но все же переход от квадратного к круглому имеет место быть и это поворотный узел. В частности основную проблему вызывают втулки, которые должны быть изготовлены с точными пазами и выступами, которые будут входить в зацепление при повороте на 180 градусов. . Ну или в паз будет входить штифт, проходящий через точно просверленное отверстие в валу(что никак не упрощает задачу, т.к. о точности речь идти не может из-за технологической отсталости)
Так вот в чем вопрос: где найти детали для сбора механизма под вал 10мм?
А то очень не хочется снова собирать простое из 50 деталей, как это вышло с держателем для камней.. .

14-8-2019 15:17 Евгений_Е

подумай о конструктивном решении, когда нет четкой разметки и четкого попадания шарика в отверстие. У тебя нет возможности сделать этот узел на ЧПУ, так зачем пытаться повторить это решение. Пойди другим путем — сделай вместо высверленных отверстий для стопора шарика накладки с возможностью точной настройки. Например отдельная площадка с отверстием, которая крепится винтами в прорезях для перемещения (читай регулировки). Тогда собрав конструкцию можно будет ее отрегулировать. Само собой сделать все максимально точно, а потом еще и отрегулировать. Другой вариант — сделать без стопора, повернуть собранный держатель на нужный угол и насквозь сделать отверстие, потом перевернуть с необходимой точностью и сделать еще одно отверстие. В итоге тонкие отверстия будут метками и по ним можно будет рассверлить под все необходимые крепления или как вариант вообще ставить шпильку — вытащил, повернул и вставил на место.

Главная идея не пытаться повторить точность робота на коленке, даже если это и возможно, то очень сложно и точно не с первого раза.

Еще мысль, не пытайся эту пластину делать минимальных диаметров, чем больше расстояние от центра вращения, тем выше точность.

——
Если вы мастер — у вас свой путь. Но новичкам следует показывать все пути, а не один любимый, разве нет?
/Alex Last/

14-8-2019 15:20 Евгений_Е

Еще идея, сейчас все точилки интегрируют остановку в узел поворота. Можно сделать выступ на рамке снаружи и сбоку сделать дополнительную ловушку стопор. В итоге возможность регулировки во много раз упростится, хотя компактность конструкции пострадает. Если необходима схема, скажите, набросаю.

——
Если вы мастер — у вас свой путь. Но новичкам следует показывать все пути, а не один любимый, разве нет?
/Alex Last/

14-8-2019 16:34 Vaska_257

Купи готовую голову от вектора и добавь свои хотелки.
Будет лучше, быстрее, а может еще и дешевле.
ИМХО разумеется.

14-8-2019 16:43 OVM

Самое простое в реализации, в домашних условиях без станков, это упорная пластина под перекладину на которой крепятся зажимы. Можно эту пластину или отдельные упоры, подгонять с помощью прокладок, я просто подогнал в размер подтачивая напильником.

15-8-2019 10:50 ExploderLab

OVM:
Самое простое в реализации, в домашних условиях без станков, это упорная пластина под перекладину на которой крепятся зажимы. Можно эту пластину или отдельные упоры, подгонять с помощью прокладок, я просто подогнал в размер подтачивая напильником.

Вот на этом варианте я как раз в начале проектирования и остановился, как на самом надежном и простом в реализации. Но т.к. надо изучить все возможные варианты, решил и на ганзе тоже поинтересоваться, вдруг что то упустил и есть что то такое же простое, о чем я и не догадывался.

15-8-2019 10:54 ExploderLab
Евгений_Е:
подумай о конструктивном решении, когда нет четкой разметки и четкого попадания шарика в отверстие. У тебя нет возможности сделать этот узел на ЧПУ, так зачем пытаться повторить это решение. Пойди другим путем — сделай вместо высверленных отверстий для стопора шарика накладки с возможностью точной настройки. Например отдельная площадка с отверстием, которая крепится винтами в прорезях для перемещения (читай регулировки). Тогда собрав конструкцию можно будет ее отрегулировать. Само собой сделать все максимально точно, а потом еще и отрегулировать. Другой вариант — сделать без стопора, повернуть собранный держатель на нужный угол и насквозь сделать отверстие, потом перевернуть с необходимой точностью и сделать еще одно отверстие. В итоге тонкие отверстия будут метками и по ним можно будет рассверлить под все необходимые крепления или как вариант вообще ставить шпильку — вытащил, повернул и вставил на место.

Главная идея не пытаться повторить точность робота на коленке, даже если это и возможно, то очень сложно и точно не с первого раза.

Еще мысль, не пытайся эту пластину делать минимальных диаметров, чем больше расстояние от центра вращения, тем выше точность.

Удачи!

Шарики. . а что если делать отдельный шариковый механизм на каждое отдельное положение.. . тогда оно будет длиннее, сложнее, но проще в настройке и менее требовательно к технологиям. . Может сделать тогда уж две точилки и попробовать разное.

Механизм поворота головы.

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Подписчики 0

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

• IPS Theme by IPSFocus
• Политика конфиденциальности
• Обратная связь

• Уже зарегистрированы? Войти
• Регистрация

Главная

Активность

• Создать.

Важная информация

Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.

Смешиваем несовместимые конструкторы роботов

Сергей Косаченко, учитель Томского физико-технического лицея, делится опытом стимулирования конструкторских находок учеников. Идея «нежно разложить педагогические грабли», «подсунув» лицеистам конструктивно несовместимые наборы, появилась при подготовке к соревнованиям Роботраффик.

Итоговый вариант робота

Регламент соревнований Роботраффик предлагает участникам построить автономных роботов, которые будут самостоятельно без участия человека передвигаться на смоделированных городских улицах, соблюдая правила дорожного движения (ПДД) и избегая дорожно-транспортных происшествий (ДТП).

Образовательная робототехника появилась недавно, но уже имеет свои устойчивые традиции при конструировании роботов. Одним из таких традиционных подходов является «танковая схема» шасси робота. Роботы, собранные по такой схеме, осуществляют повороты, прокручивая вперед только одну гусеницу или колесо (если шасси собрано на колесах). В случае использования колес в шасси, для третьей точки опоры робота на землю часто применяют «флюгерное колесо» или специальную шариковую опору.

Но в Роботраффике требования однозначно регламентируют использование поворотного механизма шасси, такое же, как в «больших автомобилях». Механизм несложный, но алгоритм автоматического управления таким роботом был для нас новым, необычным, а потому обещал быть интересным. К тому же выяснилось в новой редакции правил, что дополнительные баллы будут давать за применение в конструкции дифференциала на задней оси шасси робота.

Приступили к конструированию шасси с учетом требований регламента. Уже первый прототип показал, что конструкция будет крупной, а потому нужно сразу решить проблему транспортировки робота к месту соревнований. Для упрощения упаковки робота перед транспортировкой можно было бы разъединить робота на несколько крупных частей. Решили собирать отдельно передний мост с механизмом управления и задний мост с дифференциалом и двигателем, которые двумя винтами скреплялись бы между собой.

В этот момент мне пришла в голову идея «нежно разложить педагогические грабли» для стимулирования конструкторских находок, а именно: «подсунуть» лицеистам не один, а два робонабора, причем с несовместимыми друг с другом деталями. Так к шасси из набора HUNA TOP предложил ребятам подсоединить дифференциал от ресурсного набора LEGO. Проблема, которую нужно было решить ребятам, — это найти простой и надежный способ для состыковки между собой оси с колесами от набора HUNA TOP (шестигранная, на фото черная) и оси от дифференциала LEGO (крестообразная, на фото серая), к которой потом нужно было еще подсоединить электродвигатели от HUNA TOP.

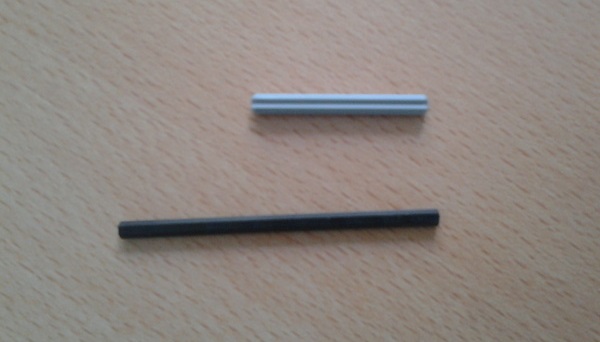

На решение этой проблемы ушло полторы недели. От двигателей HUNA TOP в итоге решили отказаться в пользу электродвигателя от LEGO Technik, который легко соединили с дифференциалом стандартными LEGO-шестеренками, собрав готовый цельный модуль. И вот теперь этот модуль предстояло совместить и скрепить с деталями HUNA TOP.
