Виды суппортов, их характеристики и оценка эффективности
Одним из важных, в то же время функциональных элементов тормозной системы является суппорт. Существуют, конечно, и барабанные тормоза, где такая деталь не предусмотрена конструктивно, но на сегодняшний день преобладающее количество моделей авто оснащено именно дискового типа системами.
Тормозной суппорт, это простой механизм, обеспечивающий сжатие колодок вокруг тормозного диска. Прижимаются накладки благодаря давлению, генерируемому главным тормозным цилиндром авто, и передающим его через поршни. В сущности, достаточно простая гидравлическая система, замыкает которую тормозной суппорт.
По сути, устройство механизма не является сложным: это зажим в виде металлического корпуса (алюминиевого или чугунного), в котором работают поршни, прижимающие тормозные колодки. Расположение и количество поршней, а также тип суппорта зависят от модели авто.
На сегодня, в легковом автотранспорте применяется два типа суппортов:
Плавающий тормозной суппорт
Плавающий тип состоит из двух частей: скобы и, собственно, самого суппорта (нередко суппортом называют всю конструкцию, состоящую из двух частей). Скоба неподвижно крепится к поворотному кулаку, а суппорт соединяется через направляющие втулки. Такой тип механизма имеет поршни только с одной стороны диска (внутренней). Принцип работы такой конструкции просто: при нажатии на педаль поршень (либо поршни) перемещают внутреннюю накладку, прижимая ее к поверхности диска. Далее, поршень, продолжая движение, смещает сам суппорт, прижимая таким образом и внешнюю колодку к противоположной стороне. Плавающая конструкция считается достаточно простой и недорогой в обслуживании. Эта простота также улучшает вентиляцию системы, эффективно рассеивая образующееся при торможении тепло (что крайне важно для тормозов). Обратной стороной является беспрепятственное попадание влаги и грязи в «пятно» контакта диск-колодка, а также в соединительные точки суппорта. Именно такой вид механизма применяется на большинстве легковых авто.
Фиксированный тормозной суппорт
Фиксированный тип — это более технологичная конструкция, которая в отличии от плавающего типа, состоит из единой части, без плавающих соединений. Узел неподвижно крепится к поворотному кулаку, и выполняет работы без изменений положения. Ключевым отличием от первого типа состоит в зеркальном (оппозитном) размещении поршней по обе стороны тормозного диска, а значит и принцип работы несколько отличен: при повышении давления в магистрали поршни одновременно сжимают и внешнюю и внутреннюю колодки. В свою очередь, фиксированный вид также подразделяется на два подтипа:
— сборная конструкция.
Наиболее распространенный вид. Конструкция такого суппорта изготовлена их двух частей, скрепленный между собой болтами. Недостатками считается именно сборное крепление, которое позволяет корпусу суппорта деформироваться под влиянием давления жидкости.
Такой механизм изготавливается из единой отлитой заготовки, и не содержит сборных частей корпуса. Такое решение более дорогостоящее как в обслуживании, так и в стоимости расходников.
Данная сравнительная характеристика поможем в общих чертах понять отличия и свойства обоих типов суппортов. Для наглядности к сравнению добавлен и барабанный тип системы.
| Суппорт плавающий | Суппорт фиксированный | Барабанный тормоз | |
| Стоимость обслуживания | $ | $$ | $$$ |
| Стоимость расходников | $ | $$$ | $$ |
| Эффективность | 4/5 | 5/5 | 2/5 |
| Преимущества | — прост в обслуживании и ремонте — лучшее сочетание |
— выше информативность торможения — проще в обслуживании — менее подвержен износу |
— более защищен от влаги и пыли — продолжительный ресурс |
| Недостатки | — чувствительность к небрежному обслуживанию — ускоренный износ колодок |
— дороже расходники — выше цена |
— высокая стоимость обслуживания — слабое охлаждение — низкая эффективность |
Как рассчитать эффективность тормозной системы?
Проблемы тормозных суппортов.
Главная и единственная проблема, возникающая в механизмах тормозной системы — это заклинивание. Оно имеет разную степень — от легкого, практически незаметного при визуальном осмотре, легкого подклинивания до полной блокировки суппорта. Для данной поломки существует две основные причины:
1. Перекос суппорта вследствие подклинивания направляющих втулок.
Наиболее популярная поломка, которая присуща только плавающему типу. Причина — затрудненное перемещение суппорта по направляющим втулкам. То есть, одна стороны механизма начинает подтормаживать по отношению ко второй. Важно помнить, что даже незначительный перекос суппорта способен вызвать неравномерный износ колодки и диска.
Причина. Чаще всего, неисправность вызывает некачественная смазка направляющих втулок, либо же — ее отсутствие. Определить наличие поломки можно по уводу автомобиля в сторону при торможении. Если же есть доступ к самому суппорту, то первым визуальным признаком проблемы будет неравномерный износ колодок, либо разбухшие пыльники (т.н. колпачки) «пальцев».
2. Перекос суппорта по причине закисания поршня
Данная неисправность может проявиться как на плавающих, так и фиксированных суппортах. Более того, учитывая, что фиксированный тип имеет в 2-3 раза больше поршней, то и вероятность столкнуться с поломкой выше. Природа неисправности проста: покрытый налетом ржавчины поршень движется в суппорте с перекосом, чем и вызывает неравномерное прижатие колодки к поверхности диска. Последствия примерно те же, что и в п.1. Правда, последствия чуть тяжелее: если проблема не будет купирована на раннем этапе, то коррозия шахты поршня может сделать невозможным ремонт самого суппорта.
Другие поломки суппортов тормоза.
— Срыв резьбы штуцера прокачки тормозной системы
Частая проблема, встречающаяся в алюминиевых конструкциях. Так как прокачка тормозов — привычная процедура при замене жидкости, нередко из-за чрезмерного усилия алюминиевое гнездо штуцера деформируется и резьба срывается. Во избежание — рекомендуется пользоваться данными динамометричских усилий для данного авто, и не «перетягивать» штуцер.
— Скрип и писк при торможении.
Одной из причин может быть действительно тормозной механизм. Тормозная колодка устанавливается в суппорт не в скобу, а опосредованно, через монтажные пластины. Это набор металлических элементов, изогнутых в виде пружин, которые и держат накладку, демпфируя ее колебания и корректируя ее перемещение. Согласно регламента практически каждого автопроизводителя, монтажный комплект подлежит замене вместе с новым набором колодок. На практике же, механики, не задумываясь над последствиями, переустанавливают старые пластины. Как итог, износившиеся и «уставшие» пружины не в состоянии поддерживать работоспособность колодки — она проседает, и возникает перекос по отношению к диску. Далее — вибрация, слышимая ухом водителя как скрип и писк при торможении.
Эффективность тормозного суппорта
Чем, какими параметрами определяется производительность тормозного узла? Вместе с колодкой и диском, суппорт создает т.н. «Тормозной момент» — величину, которая по природе противоположна крутящему моменту. Данный показатель, в свою очередь, зависит от:
— давления в тормозной системы
— диаметра тормозного диска (а точнее, точки приложения силы сжатия)
— площади сечений поршней суппорта
— площади сечения ГТЦ
Таким образом, увеличивая диаметр диска, а также сечение поршней суппорта мы увеличиваем тормозной момент — иначе говоря, повышаем эффективность тормозов. Но рассматривать этот параметр стоит в контексте и других факторов: стойкости к перегреву системы, хода педали, интенсивности охлаждения тормозов.
Передние и задний суппорта.
С технической точки зрения, конструкция перечного и заднего суппортов идентичны. Учитывая физику торможения, механизмы на передней оси более производительны, чем на задней: такое распределение продиктовано динамическим изменением развесовки по осям по время езды. Отличие может быть в конструкции задних суппортов, если функция ручника реализована через штатные колодки (в отличии от стояночного тормоза барабанного типа). Обычно, это привод винтового типа внутри поршня, который приводится в действие механически — затягиванием троса. В случае с электрон-механическим ручником, задний тормозной суппорт будет оснащаться моторчиком привода.
С точки зрения ремонта, задние тормоза всегда требовали больше внимания и более тщательного ухода. Во-первых, нагрузка на заднюю ось, и в большинстве автомоделей задние колодки заменяются значительно реже (1 замена задних = 2-3 замены передних накладок). По этой причине задние суппорта собирают больше коррозии, а следовательно, более уязвимы. Во-вторых, если ручник в авто барабанного типа, то профилактика и обслуживание стояночного тормоза добавит прилично работы механику. Но технически, методы ремонта идентичны — для передних и задних: замена пыльников и уплотнителей, в виде ремкомплекта суппорта.
Виды тормозных суппортов и безопасность системы
Компания поршень-суппорта.рф делится опытом в мире тормозных систем.
1 поршневые дисковые тормозные суппорта.
На автомобили устанавливаются в основном одно поршневые суппорта — один цилиндр создающий давление на колодку, вторая колодка просто упирается в корпус суппорта, между колодок тормозной диск.
2 поршневые дисковые тормозные суппорта.
Двух поршневые суппорта различаются на рядное и противоположное расположение поршней.
Рядные 2 поршневые суппорта создают давление на колодку так же, как и на 1 поршневом суппорте — с одной стороны на одну колодку, вторая так же упирается в корпус суппорта.
Противоположное расположение в 2 поршневом суппорте имеет преимущество в плане равномерности создания давления, и возможно, мощности и эффективности по сравнению с рядными 2 поршневыми. Мощность и эффективность в данном случае будет зависеть от характеристик суппортов и самой системы.
3 поршневые дисков ые тормозные суппорта.
Так же, оказывается, существуют и трех поршневые суппорта. Но это большая редкость, да и проще ставить сразу 4 поршневой, более равномерный.
4 поршневые дисковые тормозные суппорта.
Четырех поршневая тормозная машинка создает давление по типу 2 поршневого рядного суппорта, только по 2 поршня на колодку. Такие суппорта считаются оптимальными по мощности и конструкции. Они способны создавать нужное торможение в экстренных ситуациях, более равномерное распределение нагрузок на колодки и диск способствует последнему. В данных машинках отсутствуют направляющие и скоба, так как суппорт жестко крепится с ступице, положение колодок регулируется скобами и поршнями суппорта. Кстати, это самая популярная модель суппорта, на которые мыизготавливаем поршни из нержавеющей стали. Закажите вечные поршни для своего авто!
Обычно данные суппорта изготовлены из цельной алюминиевой заготовки, т.е. монолитны. Но так же встречаются производители, которые изготавливают суппорт из двух частей, впоследствии стягивают две половины, болтами высокой прочности. В плане изготовления последний вариант намного проще для производителей и соответственно дешевле обходится в изготовлении. Но на конечных потребителей себестоимость, как выяснилось, не сильно влияет. 4 поршневые суппорта уже входят в класс спортивных тормозных систем, и цена за комплект на весь авто, часто выше 200 000 рублей.
6 поршневые дисковые тормозные суппорта.
Шести поршневые тормозные суппорта устанавливаются на мощные автомобили, в основном это внедорожники по типу Porsche Cayenne, Volkswagen Touareg и т.д. Шести поршневые суппорта ставят на передние суппорта в тандеме с задними 1, 2 или 4 поршневыми. Так как на передние колеса при торможении идет наибольшее усилие, устанавливают увеличенные диски и тормозные машинки, на задние соответственно диски меньшего диаметра и менее мощные машинки.
На 6 поршневых суппортах часто устанавливаются поршни разных диаметров. Это необходимо для равномерного распределения усилия на колодку и диск. Поршни используются меньшего диаметра, по сравнению с 2х и 4х поршневыми. Сам корпус так же предпочтителен монолитного типа, но так же как и с 4х поршневым суппортов и тут встречаются «половинчатые» модели.
8 поршневые дисковые тормозные суппорта.
Восьми поршневой суппорт создает мощное давление за счет увеличение количества поршней и площади контакта колодки на диск. Конечно, на этой системе стоят увеличенные тормозные диски. Поршни, как и на 6 поршневом – разных диаметров и материалов. Поршни устанавливаются из алюминия, хромированного металла, керамики и даже специального эбонита.
12 поршневые дисковые тормозные суппорта.
Двенадцати поршневой суппорт самый большой из разумно возможных. Он покрывает почти половину огромного тормозного диска. Колесо идет диаметром от 22 дюймов. Данные модели почти все состоят из двух частей, скрепленные болтами. Часто в таких суппортах идут многорядные тормозные колодки для равномерного торможения.
12 поршневые суппорта используются в основном в суперкарах. Часто служат лишь эстетической стороной автомобиля, так как создаваемое усилие торможения не востребовано на столько, насколько требуется. Видоизмененные модели используются в промышленной деятельности, служат тормозными механизмами большегрузных машин, самолетов, кранов и других массивных подвижных машин.
Имеются весьма интересные инженерные решения в плане моделирования суппортов, к примеру, суппорта для автобусов и грузовиков — смещенные, сдвоенные, плавающие суппорта и многие другие. Ранее мы уже публиковали статью на тему супер-суппортов.
Тормозные суппорта с системы крупных ав иалайнеров.
В самолетной промышленности используются довольно интересные модели. Усилие создается кольцевым суппортов на пакет дисков сцепления. Это необходимо для предотвращения перегрева и создания максимального тормозного эффекта при посадке авиалайнера.
Электронный стояночный тормозной механизм.
Помимо видов суппорта, так же выделяется функциональность. Существуют системы механического и электронного управления. К примеру, стояночный тормоз (ручник) он бывает трех видов – механический, гидравлический и электронный. Механический ручник за счет троса и механического элемента в заднем суппорте блокирует колодки в обход главного тормозного цилиндра. Гидравлический, воздействует на колодки за счет гидравлического механизма в суппорте. Так же гидролиния может быть подведена к ручнику в плотную, это увеличивает надежность и «отзывчивость» ручника. Электронный ручник задействует механизмы шестеренок, которые создают давление на колодки.
Системы торможения и «подруливания» ABS и ASR.
Современные автомобили становятся все сложнее и сложнее. Устанавливаются дополнительные элементы электронного управления тормозами. К примеру, уже давно используется, противопробуксовочная система или притормаживание отдельными колесами при начале сноса на скорости при повороте (ASR).
Ремонт тормозной системы.
При ремонте тормозных суппортов современных автомобилей стоит учитывать, что может произойти сбой электроники. Например, отключение электроники тормозного суппорта может потребовать коррекции в центральном компьютере.
После ремонта суппртов так же важно правильно восстановить герметичность в гидролиниях. Существуют специальные устройства для прокачки тормозной системы на станциях технического обслуживания. Так же, зная последовательность действий можно прокачать и самостоятельно, но с первого раза может не получиться, будет надежней обратиться в проверенный сервис, тем более данная процедура не сильно затратная.
Виды ремкомплектов в основном делятся на количественные составляющие.
Самые ёмкие, позволяющие восстановить весь узел тормозной системы и больше не возвращаться к проблемам с тормозной системой это пакеты ремкомплектов для полного восстановления тормозной системы, включающие в себя ремкомплект главного тормозного цилиндра, всех механических, гидравлических элементов все цепи. Данные комплекты для обычных автомобилей встречаются редко и находятся в распоряжении у узконаправленных технических специалистов безопасности коммерческого транспорта, в основном эти специалисты обслуживают автобусы, грузовики и самолеты. После замены всех изношенных узлов, все тщательно проверяется, создаются специальные фиксирующие документы, подтверждающие безопасность использования транспортного средства, особенно в авиационной промышленности.
Остальные ремкомплекты, собираются по элементам на каждый суппорт и любой покупатель или технический специалист, может выбрать какие элементы необходимо приобрести для замены.
Для автолюбителей чаще всего существуют небольшые ремкомплекты для точечной замены, например для замены, только внешних пыльников (манжет) суппорта.
Все виды ремкомплектов для своего автомобиля Вы сможете найти у нас в каталоге. Если Вашей модели суппорта нет в каталоге, свяжитесь с нами и мы изготовим ремкомплект специально под Ваши тормозные суппорта!
Виды поршней.
Металлические покрытые хромом
Алюминиевые покрытые хромом
С механическим элементом стояночного тормоза
С проставками из эбонита
С вентиляционными улублениями и вырезами
Мы всегда рады нестандартным заказам и готовы изготовить необычные спортивные поршни из любого материала, или же стандартные, но крайне долговечные для любого автомобиля. Закажите качественные и безопасные поршни суппорта для своего авто из нержавеющей стали, титана или тюнингованные версии.
Виды смазок.
Делятся на виды применения – для поршня суппорта, для направляющих, для колодок, для диска суппорта, для болтов крепления тормозных элементов.
Существует большое количество производителей смазок для каждого элемента тормозного механизма. Самый простой и надежный способ выбрать необходимую марку смазки это узнать, какой производитель тормозных суппортов и приобрести смазывающие элементы именно этого производителя, в этом случае это будет считаться оригинальным материалом, тем самым уменьшится риск приобретения некачественной продукции.
В нашем, постоянно меняющимся рынке автозапчастей, очень трудно уследить за качеством изделий. К примеру, российскому производителю тормозных суппортов, смазку лучше выбрать иностранного производства, так как технологии доступные простому автолюбителю, будут не особого качества. Существую конечно, российские «супер компании», которые производят «лучшее в мире», но часто они закрыты заказами для государства, либо их очень тяжело найти. Так что самый простой и надежный способ описан выше.
Так же в сервисе нуждаются направляющие суппорта, если таковые предусмотрены устройством системы. Скоба суппорта закреплена на ступице (стойке), в скобе имеются отверстия для крепления (скольжения) направляющих, направляющие крепятся на суппорте. За счет такого устройства происходит нужное движение суппорта для равномерного распределения на тормозном диске.
Так же необходимо вовремя заменять гидролинии, тормозные диски, гидравлическую жидкость и датчики износа колодок.
Напишите нам и мы проконсультируем Вас по всем вопросам, касаемых тормозной системы.
Распределение усилия на каждое колесо.
Отдельная тема для рассмотрения, это равномерное давление на тормозные механизмы и АБС (антиблокировочная система).
При экстренном торможении, особенно на неровной и скользкой поверхности, тормозная система должна правильно распределять усилия на колеса. Если система работает исправно, тормозные суппорта не подклинивает, колодки и диски не изношены, жидкости в расширительном бачке достаточно, резина на колесах подобрана правильно и не изношена, то безопасность движения по большей части зависит от водителя, его скорости и манере движения.
Очень важно понимать, что не всегда дорога такая, какой кажется. Бывает, что занос, неравномерное торможение очень легко спровоцировать и на исправном авто. К примеру, кратковременный выезд на лед и одновременное применение тормозов или наезд на препятствие на большой скорости.
Важно соблюдать не только своевременное техническое обслуживание в надежном сервисе, но и соблюдать ПДД, и быть внимательней при специфических погодных условиях, таких как снегопад, туман, дождь и т.д.
Удачи на дорогах, никогда не спешите и будьте вежливыми.
Тормозные суппорта используемые в автоспорте
Тормозной суппорт один из основных элементов тормозной системы автомобиля. От его исправности зависит работа всего блока тормозов. Эту часть тормозной системы больше всего модернизируется с момента представления дисковых тормозов. Ведущие производители тормозных систем для автоспорта стараются представить более производительные суппорта.
Суппорт предназначен для крепления и перемещения тормозных колодок. Через поршни, он передает давление от тормозной системы на тормозные колодки, и зажимает ими тормозной диск.
Существуют 2 конструкции суппорта: фиксированной конструкции и с плавающей скобой.
Изначально появились суппорта с фиксированной конструкцией. Такой суппорт представляет собой металлический корпус, и расположенные симметрично, с обоих сторон, напротив друг друга тормозные цилиндры, которые оказывают давление на тормозные колодки, и прижимают тормозной диск между ними. Равномерное давление возникает с применением гидравлической системы с тормозной жидкостью, которая подается одновременно во все цилиндры системы. Такая система достаточно дорогая в производстве, но обладает большой эффективностью и применяется для производства высокопроизводительных систем автомобилей. Ведущие производители тормозных системы в автоспорте используют именно фиксированную конструкцию суппорта.
Вариант с плавающей скобой очень распространен в автомобилестроении, такая конструкция более компактная, простая в установке и обеспечивает более равномерный износ колодок. При такой конструкции тормозная колодка фиксируется с одной стороны, а с противоположной располагается вторая колодка и цилиндры, оказывающие на нее давление. При торможении, поршень оказывает давление на внутреннюю колодку, которая располагается перед ним, а когда эта колодка касается диска, плавающая скоба начинает движение на встречу и прижимает вторую, внешнюю колодку.
Как уже было сказано выше более эффективны суппорта фиксированной конструкции, и поэтому они используются в автоспорте. Далее поговорим про суппорта фиксированного типа.
Конструкция суппорта.
1 – защитный колпачок
2 – штуцер для прокачки
3 – уплотнительное кольцо
4 – поршень суппорта
5 – защитный чехол
6 – тормозной трубопровод
7– корпус суппорта
Установка суппорта
Суппорт жестко крепится непосредственно к поворотному кулаку. Так как суппорта в автоспорте используются универсальные, чтобы их закрепить к конкретному автомобилю используется скоба определенного размера.
В автоспорте применяется 2 типа крепления суппортов: радиальным и боковым креплением.
Самый распространённый способ крепления суппортов – с боковым креплением.
Часто его называют – суппорт с ушами.
У таких суппортов суппорт и его крепление составляют единое целое, и его уши сделаны под конкретный автомобиль. Такая конструкция применяется автопроизводителями на конвейере.
Визуально может показаться что только расстояние между ушами определяет возможность установки суппорта, но на самом деле таких параметров гораздо больше и они отражены на схеме ниже.
Схема установки данного типа суппорта представлена ниже.
Некоторые параметры можно менять проставками для крепления, изменяя вылет диска. Но как видно установка этого суппорта, вернее подбор суппорта под уже установленный тормозной диск имеет ряд больших ограничений.
Поэтому в автоспорте в основном применяется более универсальная конструкция суппорта – с радиальным креплением. У этого суппорта отсутствую уши.
Функцию крепления выполняет скоба (№1 на рисунке)
Соответственно данный способ позволяет одной скобой регулировать многие установочные параметры. В автоспорте эти скобы производятся механиками самостоятельно.
Основными производителями суппортов этого типа являются: WILWOOD, ALCON, BREMBO, AP RACING и другие.
Например на гравийных этапах машина ставится на 15-е диски и переходник изготавливается под тормозной диск меньшего диаметра. В то время как на кольцевые этапы, ставятся 17-е диски, и можно поставить ротор большего размера, и вытачивается соответствующая скоба.
Но и у данного суппорта есть ряд ограничений. В параметрах к каждой модели указан диапазон для размера (диаметра) и ширины тормозного диска.
Следующий важный параметр уже определяет эффективность работы суппорта. Он зависит от количества установленных цилиндров и их размера. Что определят рабочую площадь цилиндров.
Здесь очень важно найти баланс. Тормозной суппорт должен быть подобран, чтобы обеспечивать управляемое торможение автомобиля. Нельзя устанавливать слишком большие тормоза на какую-либо ось, это приведет к неправильному балансу распределения тормозного усилия по осям, и может вызвать негативный эффект.
Количество цилиндров в суппорте не является основанием эффективности суппорта, более важный параметр это площадь цилиндров и равномерность распределения тормозной нагрузки по колодке. Поэтому часто в 6-ти поршневых суппортах размеры цилиндров разные и увеличиваются в размере от переда к задней части – для того что бы оказать более равномерное давление на плоскость колодки, и соответственно тормозного диска.
Для соблюдения баланса основные производители высокопроизводительных систем для автоспорта и тюнинга предлагают свои дорожные киты под конкретные автомобили. Они подобрали оптимальные размеры суппорта, скобы, диаметры, ширины и вылет тормозного диска.
Суппорта также различаются по типу производства и делятся на моноблочные и составные. Моноблочный суппорт вытачивается из цельного куска алюминия, в то время как 2-х составной соединяется из 2х частей специальными высокопрочными болтами. Исконно считается что моноблочная конструкция более надежная, прочная и жесткая. И такие гранды в производстве спортивных тормозных систем, как ALCON производят системы на моноблочных суппортах.
Но также есть много производителей, который производят 2-х составные суппорты и считают это преимуществом. Для соединения 2х частей используются специальные стальные болты, которые обладаю почти в 3 раза большим модулем упругости чем алюминий. Производство такого суппорта обходится дешевле. Есть конечно экзотические сплавы алюминия, которые используются в Формуле 1, и которые имеют тот же модуль упругости что и сталь, но они очень дорогие. Еще одним преимуществом стали является повышение модуля упругости с ростом температуры, в то время как алюминий наоборот ее теряет.
Довольно часто возникает вопрос, как часто нужно обслуживать спортивные суппорта. Конкретного срока нет, все зависит непосредственно только от интенсивности использования и окружающей среды. Если суппорт не течет и его не клинит, то нет необходимости его ремонта. Но это не освобождает от ежегодной замены тормозной жидкости, которая теряет свои свойства со временем.
Очень важно понимать что суппорт в автоспорте подвергается значительно большим нагрузкам чем суппорт городского автомобиля. Температурный режим работы такого суппорта должен быть выше. И одна из основных задач в проектирование суппорта обеспечить защиту от передачи тепла от колодки на суппорт, поршни, тормозную жидкость.
В автоспорте в конструкции суппорта убирают грязезащитные чехлы (пыльники), так как невозможно сохранить свойства резины при длительных нагрузках с высокой температурой.
Компания WILWOOD совсем недавно представила еще более технологичный вид тормозного поршня, про изведенного по технологии Thermlock®.
Основная задача такого поршня создать тепловой барьер для передачи тепла от колодки к остальным частям тормозной системы. Используется составная конструкция объединяющая защитный экран из нержавеющей стали и оболочку покрытую алюминием, что позволяет уменьшить передачу тепла на 25%. Уменьшение температуры дает больший срок жизни уплотнительным кольцам, и не вызывает закипание тормозной жидкости, увеличивает срок эксплуатации самого суппорта и поршней, и уменьшает необходимость сервисного обслуживания. Это технология была разработана для гонок серии NASCAR, где температуры, в тормозной системе, порой достигают экстремальных, и сейчас WILWOOD переносит ее на линейку своих суппортов.
Суппорт один из самых технологичных элементов тормозной системы и от его качества и надежности в большей степени зависти работа блока тормозов. Мы настоятельно рекомендуем Вас покупать тормозные компоненты только от проверенных производителей, которые используют качественные материалы для их производства. Не видитесь на дешевые цены азиатских аналогов тормозных систем, в нашем климате они не долговечны. Хорошие тормоза — это Ваша безопасность на дороге!
В следующем блоке статей мы расскажем про тормозные диски и колодки. Очень надеемся, что наши статьи помогают Вам сделать правильный выбор.

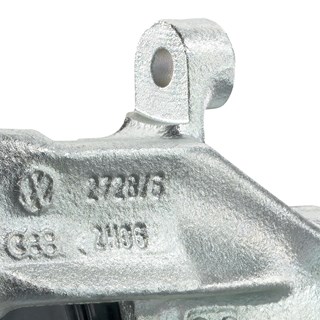

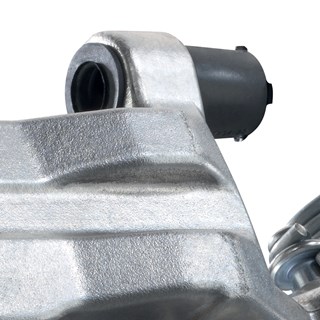

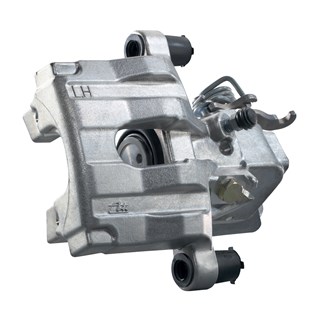

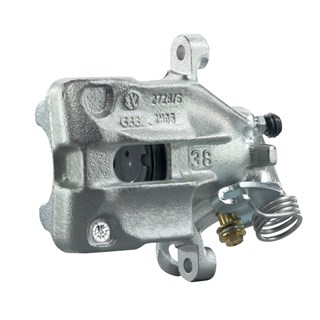

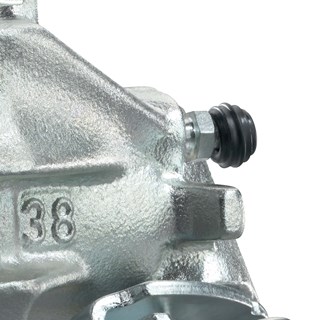

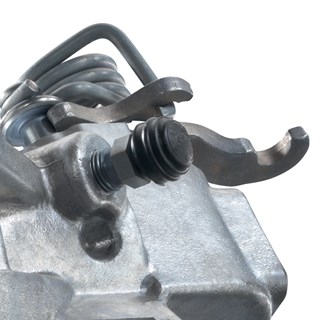

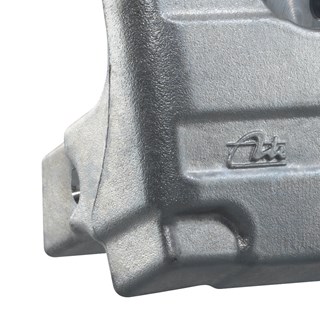

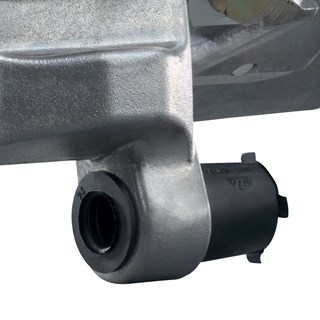

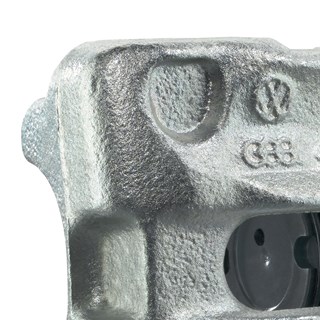

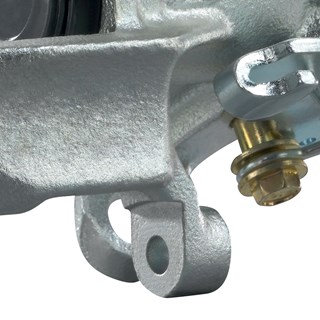

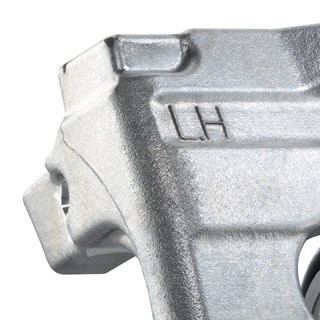

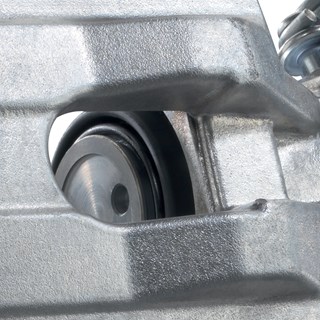

Тормозные суппорты
Нашим тормозным суппортам приходится многое выдержать — еще до включения в ассортимент. Нас устраивает качество только той детали, которая достойна выдержала жесткие нагрузочные испытания в различных смоделированных ситуациях.
Новые горизонты от европейского производителя тормозных систем
Приобретая наши тормозные суппорты, вы можете положиться на инновационные материалы, передовые технологии и комплексные испытания. Мы не зря являемся лидером в Европе по производству неподвижных и плавающих суппортов из алюминия и чугуна с шаровидным графитом.
Быстрее некуда
Тормозные суппорты ATE поставляются готовыми для сборки. Например, суппорты задней оси с ручным тормозом уже, как правило, заправлены тормозной жидкостью и отрегулированы.

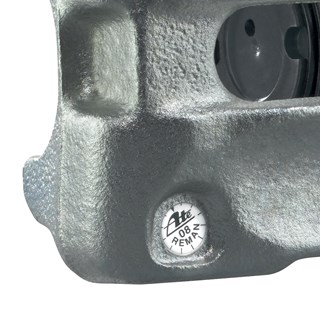

Экологичная альтернатива: восстановленные детали
Восстановленные тормозные суппорты помогают сберечь окружающую среду. Поэтому компания ATE внедрила программу замены суппортов, которая гарантирует вам привычно высокое качество ATE и при этом экономию затрат.
Совершенство в каждой детали

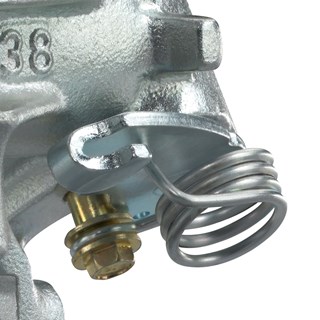

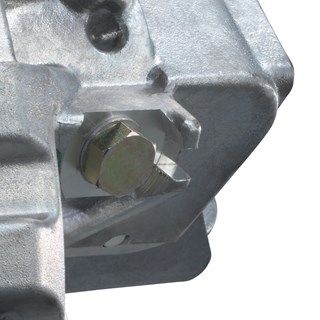

Мы следим за тем, чтобы при монтаже все тоже было идеально, и предлагаем ремонтные комплекты, различные инструменты и принадлежности. Все они отлично подходят для тормозных суппортов ATE.
Характеристики и преимущества
- Предлагаем новые и восстановленные тормозные суппорты
- Простая организация залогово-возвратной системы обеспечивает быстрое и надежное движение материалов между ATE и СТО
- Для упрощения монтажа на СТО предлагаем подходящие для широкого круга производителей и моделей автомобилей монтажные наборы, комплекты уплотнений, держателей, втулок, а также удерживающие пружины для корпуса
- Высокое качество благодаря многолетнему опыту создания изделий для оснащения новых автомобилей
Технические характеристики
- Оригинальный тормозной суппорт ATE поставляется готовым к монтажу
- Наш ассортимент включает в себя изделия для большинства европейских транспортных средств
Программа обмена деталей ATE
- Возврат отработавших деталей (залогово-возвратная система)
- Восстановление запчастей до состояния, равнозначного новому
- Стандарт безопасности и качества такой же, как у новых изделий
- Быстрое движение материалов
- Гарантированное наличие даже после прекращения серийного выпуска
- Разумный баланс и экологичность
