Инструкция УЗПУ-С-12-9.0 пуско-зарядное устройство
Самому понадобилась утерянная инструкция от пуско-зарядного устройства пришла зима. Нашел ее в интернете, пока искал видел что народ тоже ищет. Решил выложить, возможно еще кому нибудь понадобится. Всем успехов.
27 ноября 2018
Поделиться:
Комментарии 16
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Здравствуйте. Шкалит напряжение больше 16 вольт при зарядке. Это норма или неисправность какая то ?
С любым аккумом или с одним конкретным?
С любым аккумом или с одним конкретным?
Хотя тут и в инструкции написано, в конце заряда должно быть 16.4. Не много ли?
Для обычного АКБ много.
На 7 странице в инструкции, пункт 6.2.1.3 так и написано! Но мне тоже кажется много это …
Здравствуйте. Шкалит напряжение больше 16 вольт при зарядке. Это норма или неисправность какая то ?
Так оно же не автоматическое, т.е, весь процесс заряда АКБ, надо контролировать самому. Т.е, дождались нужного напряжения и всё. Ну, или менять зарядное
Спасибо, добрый человек. Горел перегруз, оказывается предохранитель спереди сдох.
Большое спасибо!
Хоть и интуитивно понятно, но с инструкцией как то надёжнее!
Добрый день, могу порекомендовать следующее, для начала — проверить предохранитель. Он находится на лицевой панели, рядом с клеммой под барашком (черного или коричневого цвета) нужно нажать и повернуть. После этого внутри увидиш стеклянный предохранитель. Если внутри него нить цела то проблемма дальше а если нет то необходимо заменить. Если вариант с исправным предохранителем — дальше к знакомому электрику. Или купить новый т.к. ремонт сейчас встает в стоимость нового зарядника.
p/s.Посмотри в инструкции на стр. 10 возможные неисправности может еще что проверишь сам.
Зарядно-пусковое устройство ENVO УЗПУ-С-12-9 купить в Оренбурге
Кликните для увеличения изображения
—>
- Производитель: ENVO
- Артикул: УЗПУ-С-12-9
Купить сейчас
Описание
Зарядно-пусковое устройство ENVO УЗПУ-С-12-9 предназначено для заряда одной двенадцативольтовой свинцовой батареи емкостью до 90 Ач (по каналу ЗАРЯД), а также облегчения стартерного пуска двигателя автомобиля с боротовой сетью 12В в холодное время года при слабозаряженной аккумуляторной батарее (канал ПУСК).
Технические характеристики:
Номинальное выходное напряжение постоянного тока, 12,0+/-1,2 В
Номинальный постоянный выходной ток (ток нагрузки канала ЗАРЯД), 9,0+/-0,9 А
Максимальная выходная мощность постоянного тока, не менее 300 Вт
Режим работы канала ПУСК перемежающийся
— работа, не более 10 с
— перерыв, не менее 100 с
Входной ток, не более 2 А
Габаритные размеры устройства, не более 136х185х261 мм
УСТРОЙСТВО ИЗДЕЛИЯ

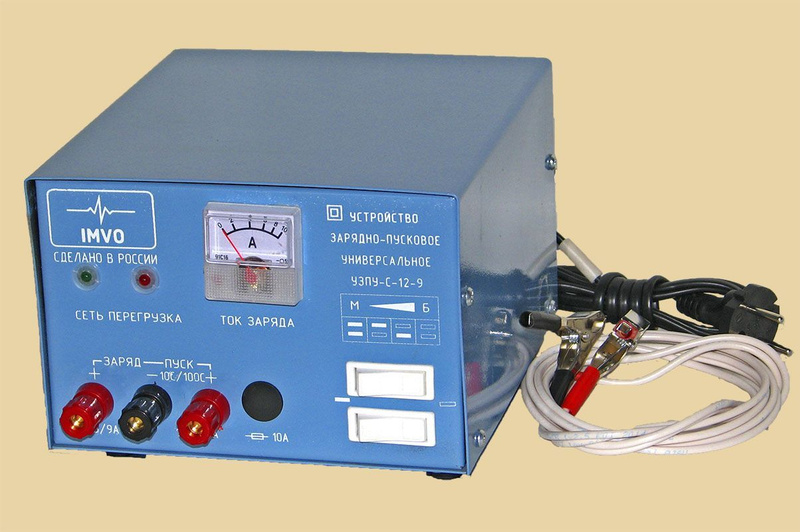

Устройство состоит из основания, к которому крепятся трансформатор, радиатор с силовыми диодами, передняя панель, задняя стенка и кожух. Кожух для жесткости дополнительно крепится к передней панели и к задней стенке. На передней стенке расположены: два клавишных двухпозиционных выключателя; выходные клеммы с символами «+» (красная) и «-» (чёрная) канала ЗАРЯД; индикатор зелёного цвета СЕТЬ; индикатор красного цвета ПЕРЕГРУЗКА; амперметр тока заряда; держатель плавкой вставки «10А» канала ЗАРЯД. На задней стенке расположены: держатель сетевой (входной) плавкой вставки «4А»; ввод шнура питания. На основании расположены: вентиляционные отверстия и четыре пластиковые ножки.
Узпу с 12 9 как заряжать аккумулятор
Укажите адрес доставки
- Автотовары
- Аккумуляторы и аксессуары
- Зарядные устройства для АКБ
7 026 ₽ 10 500 ₽
Добавить в корзину
Краткие характеристики
Максимальный пусковой ток, А 70 Напряжение питания, В 220В Минимальный ток заряда, А 2 Вес товара, г 6000 Максимальный ток заряда, А 9
Характеристики
Сначала полезные
29 октября 2023
Импульс-Воронеж
1 ноября 2023
Здравствуйте! Запускать автомобиль без аккумулятора не получится. Для достижения желаемого эффекта необходимо предварительно подзарядить какое-то время вашу батарею,а потом уже переходить в режим пуска.Всесь результат зависит от степени разряженности используемой батареи. Спасибо за ваш вопрос
malykh.com notes
Пуско-зарядное (зарядно-пусковое) устройство КОСМОС-ЭНВО (УЗПУ-С-12-9). Покупалось в 2001 году. Когда-то я им даже что-то заряжал. Но буквально один-два раза.
Чудо солидно, тяжело, но как зарядное весьма малополезно. У него только ручная дискретная (четыре состояния) регулировка тока заряда, да еще и крайне желателен дополнительный вольтметр. Заряд требует внимания, нужно руками щелкать переключателями, выдерживая требуемый ток/напряжение. Это утомительно даже для человека знающего, а неопытный запросто испортит аккумулятор, особенно современный, нетерпимый к повышенному напряжению.
В качестве пускового устройство с натяжкой подходит, но, по-хорошему, все же слабовато для такой задачи.
Скан инструкции (присутствует и ожидаемо примитивная электронная принципиальная схема):
Вообще, если уж хочется что-нибудь ручками покрутить, есть жажда контроля, то лучше уж достаточно мощный блок питания с режимами CC/CV.
