Установка датчика уровня жидкости омывателя
10 лет
Предлагаю поднять вопрос об сигнализаторе уровня омывающей жидкости.
Штатно, не предусмотрено, что ужасно неудобно и напрягает. Такой датчик даже в «тазах» уже нормально воспринимается. На ФФ2, наверно, как-то можно доставить? /Особенно актуально у кого установлен омыватель фар/
У кого какие идеи?
Здесь отчет по установке датчика от Андрюха™
Справочник темы:
 |
бачок омывателя, омыватель, датчик уровня жидкости, омыватель, датчик, омыватель лобового стекла, омыватель фар |
SportlineFFII
20 янв аря 2007
Установка датчика уровня жидкости омывателя
415,8K
просмотров
335
участников
1,5K
сообщений
1 авг уста 2016
Goffur
Если у Вас 6 проводов — значит проводка полная.
Точно датчик не установлен?
Бачок сфотографирован не полностью.
Примотанный неиспользуемый разъем подключается к датчику уровня дорожного просвета (для автокорректировки света биксенона)
По последней фотографии — проводка 8M5T-13A318-AA — это проводка для повторителей поворотников в крыльях.
Goffur
1 авг уста 2016
P1S
Датчика нет. При снятом локере его видно же было бы?
Разъем докупать нужно?
1 авг уста 2016
Вы сфотографируйте бачок со стороны колеса в сторону правой двери — будет видно.
Если есть 6 проводов, то думается мне — разъем есть.

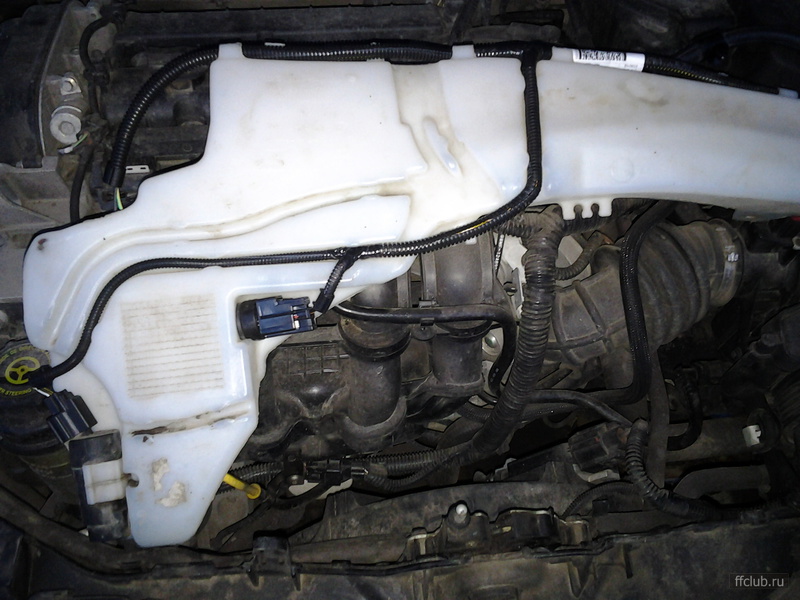

Вот для наглядности фото бачка из этой темы, как бы со стороны крыла.
2 провода на омвыватель стекла + 2 провода на датчик получается 4 провода сбоку бачка
далее вверху соединяется с 2 проводами от омывателя фар
и уже к разъему подходят 6 проводов.
Goffur
1 авг уста 2016
P1S
Ок, сниму еще раз колесо и локер и сделаю фото. Насколько я помню, то в направлении к двери видел разметку под датчик на бачке, разьема рядом не видел. Просто читал уже много где, что смотреть нужно на общий разьем и сколько проводов подходит к нему. Вот и смотрел туда и фотографировал. Спасибо за консультации, напишу после выходных. А то стоимость проводки дороже самого датчика.
oleg-99
9 авг уста 2016
Не подскажите: одинаковые ли размеры у датчиков JP 129865100 и DELLO 013012380401A ?
Тройная разница в цене заставляет задуматься.
Goffur
14 авг уста 2016
P1S

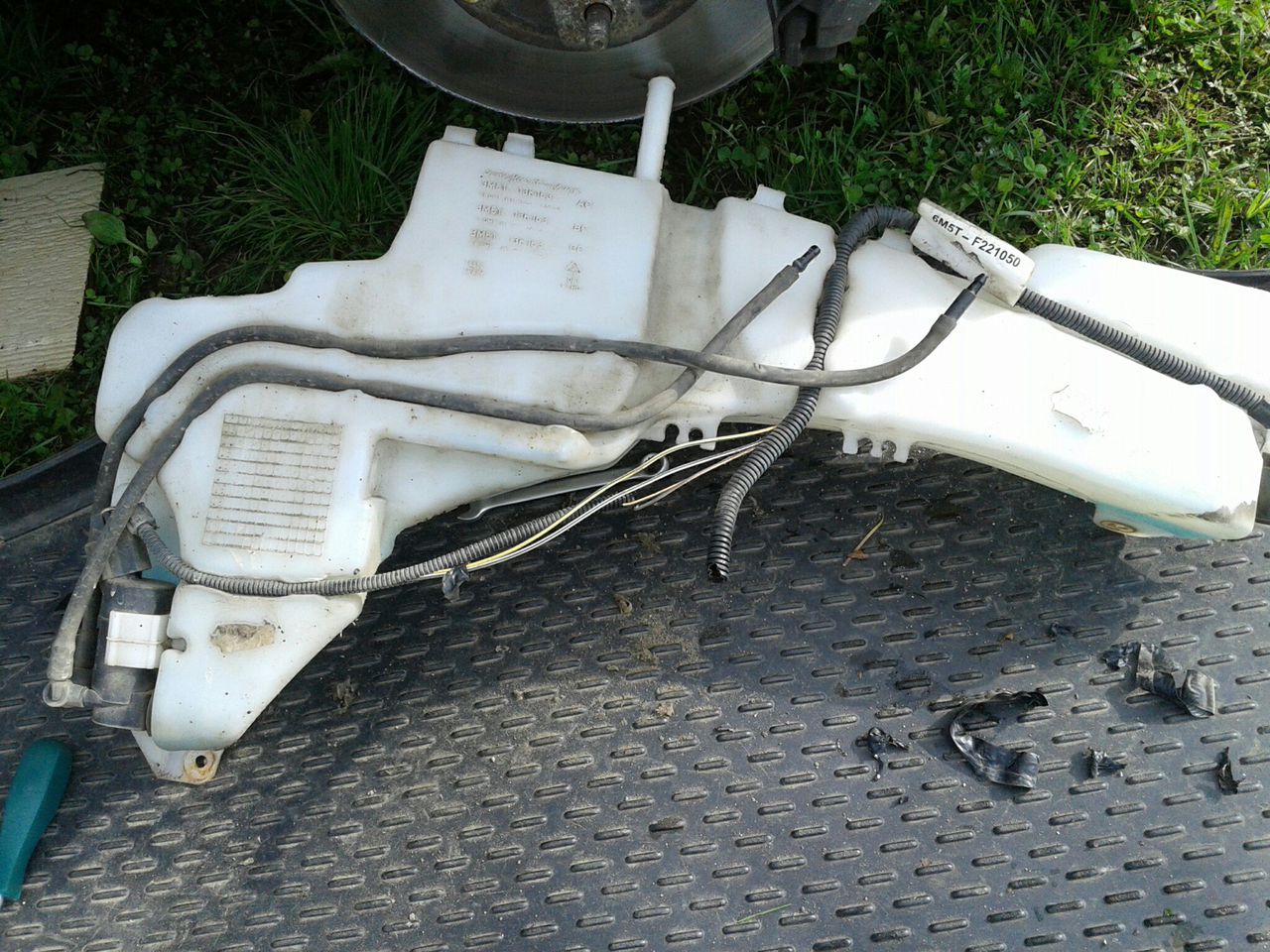

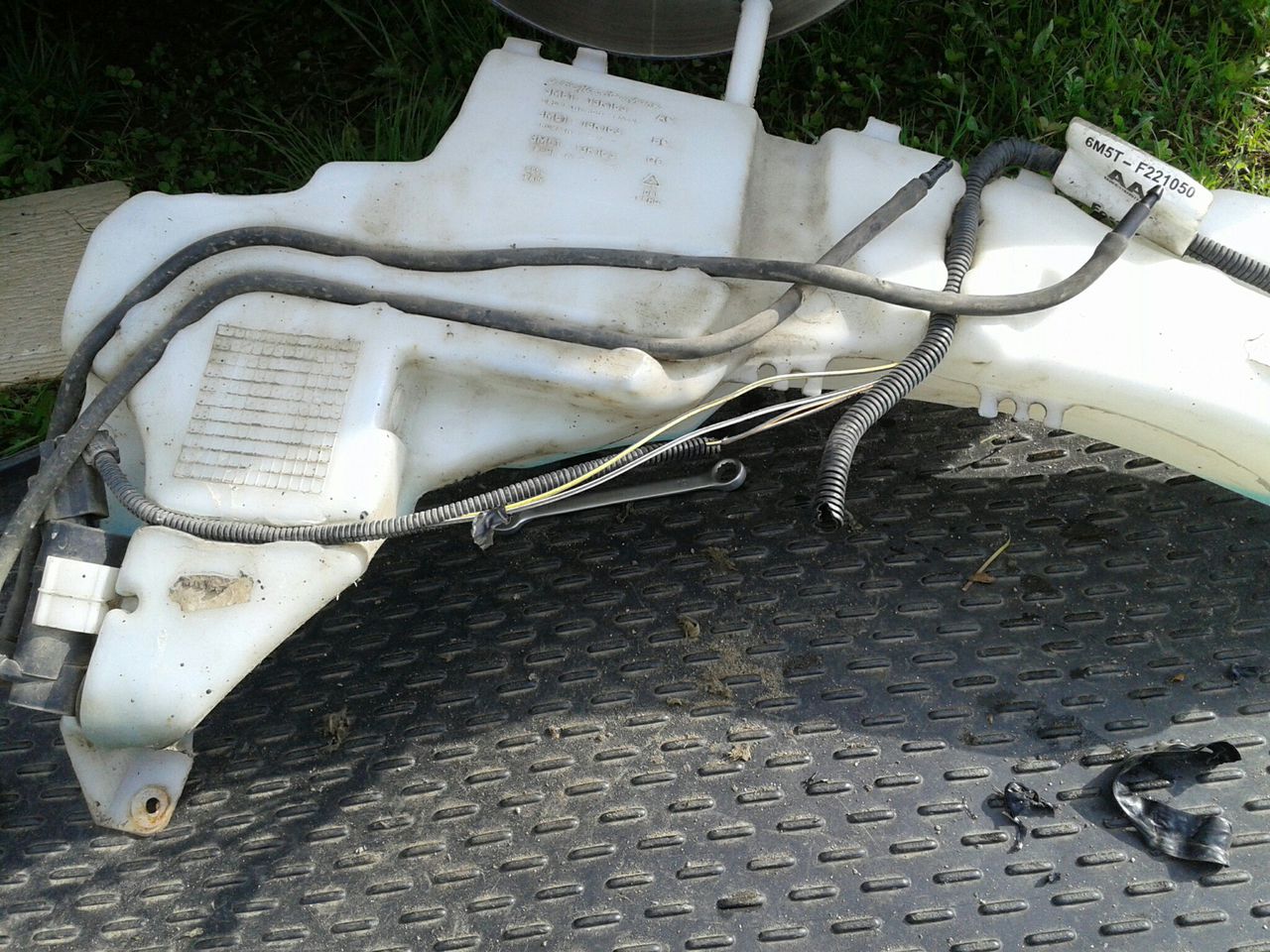

Добрый день. Я снова снял локер и для еще большей наглядности и сам бачок омывающей жидкости.

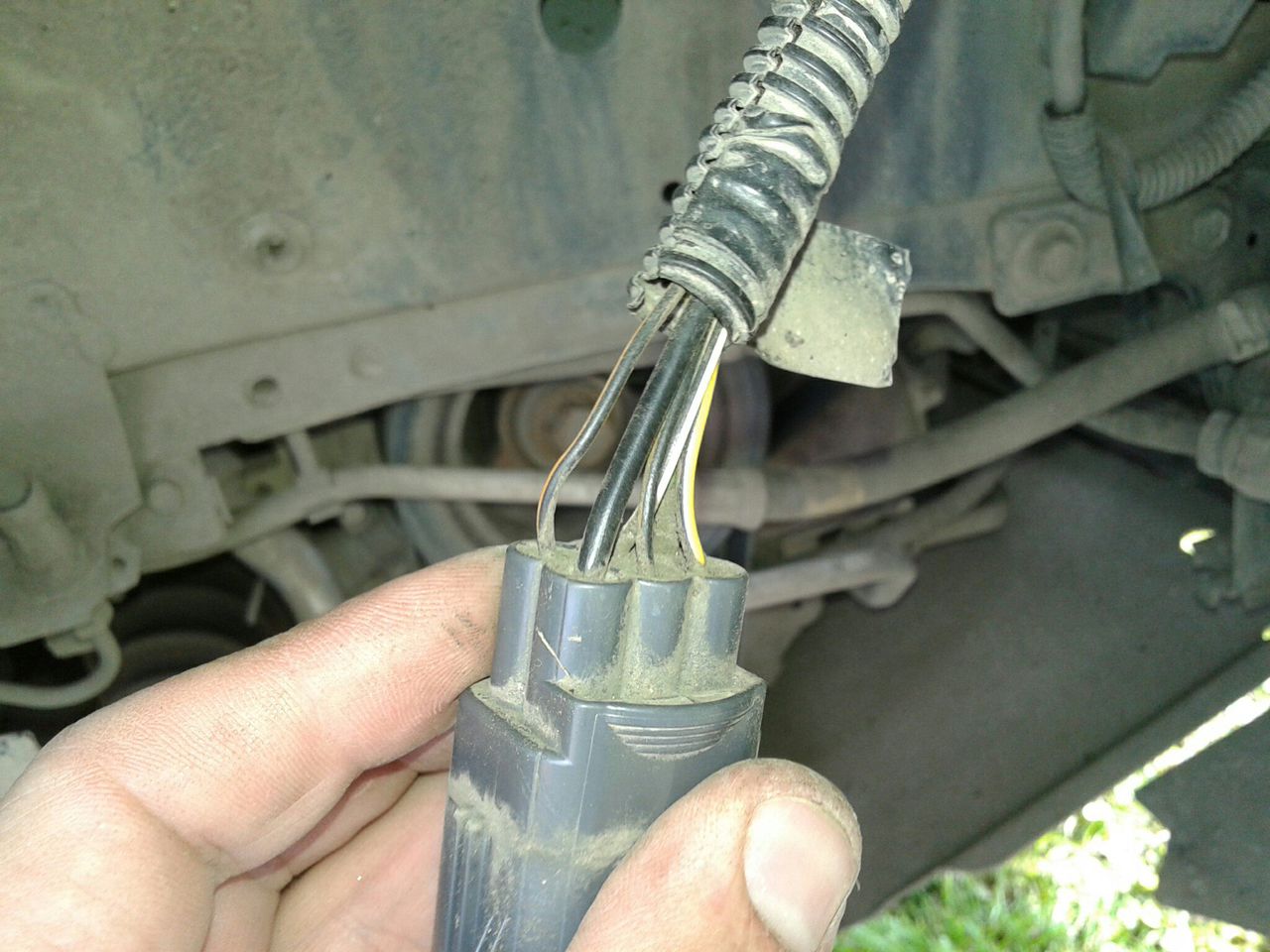

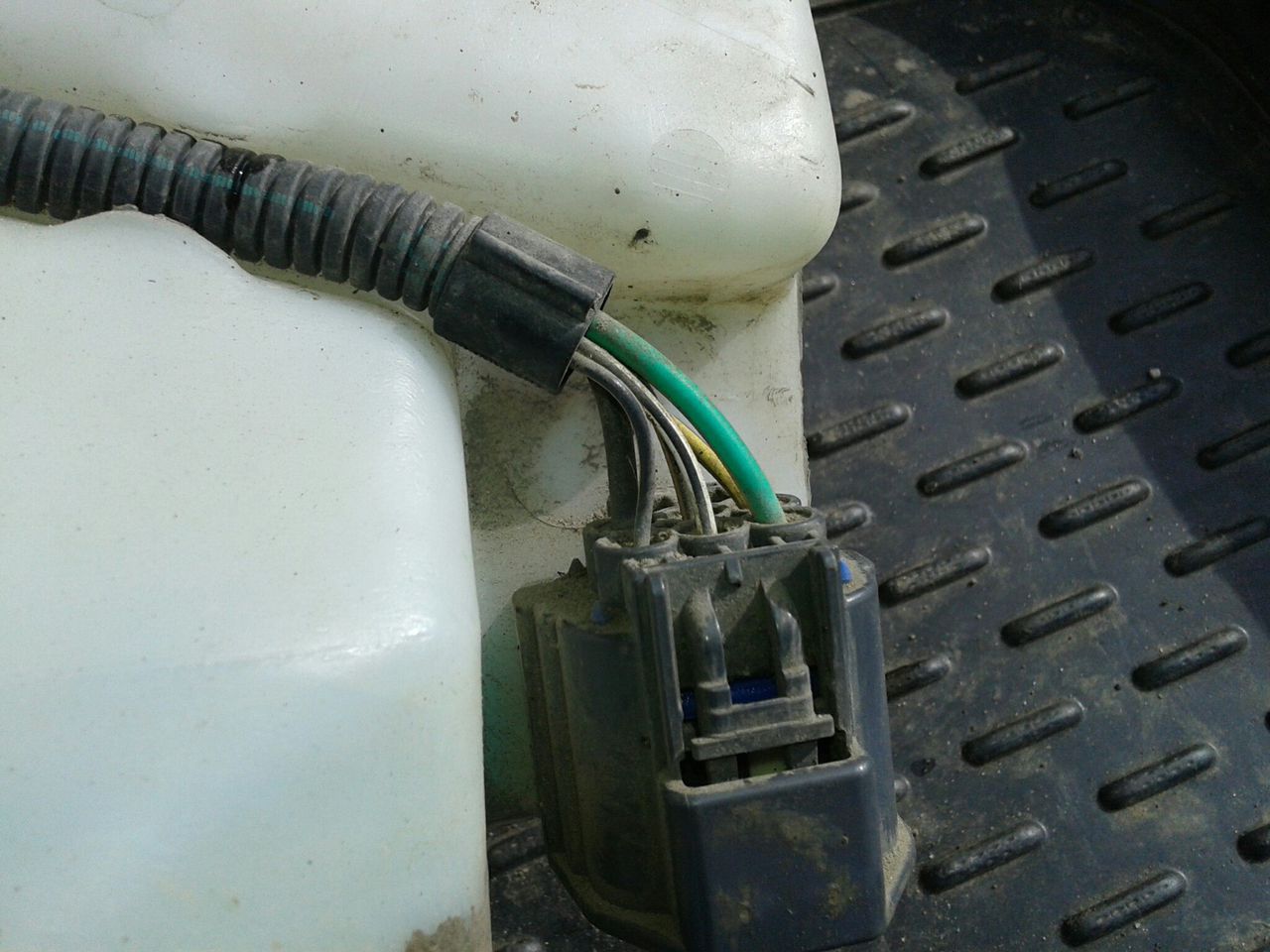

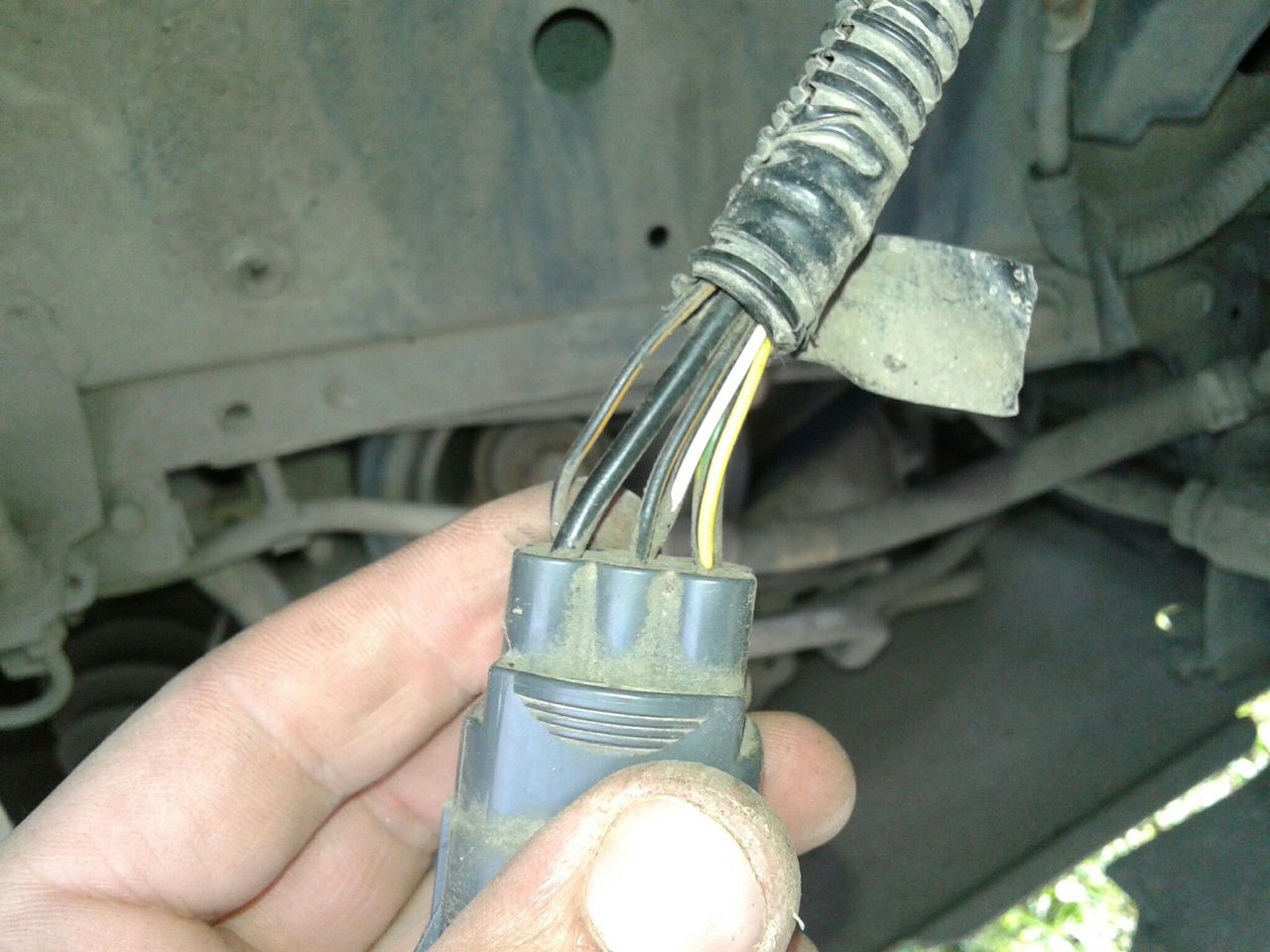

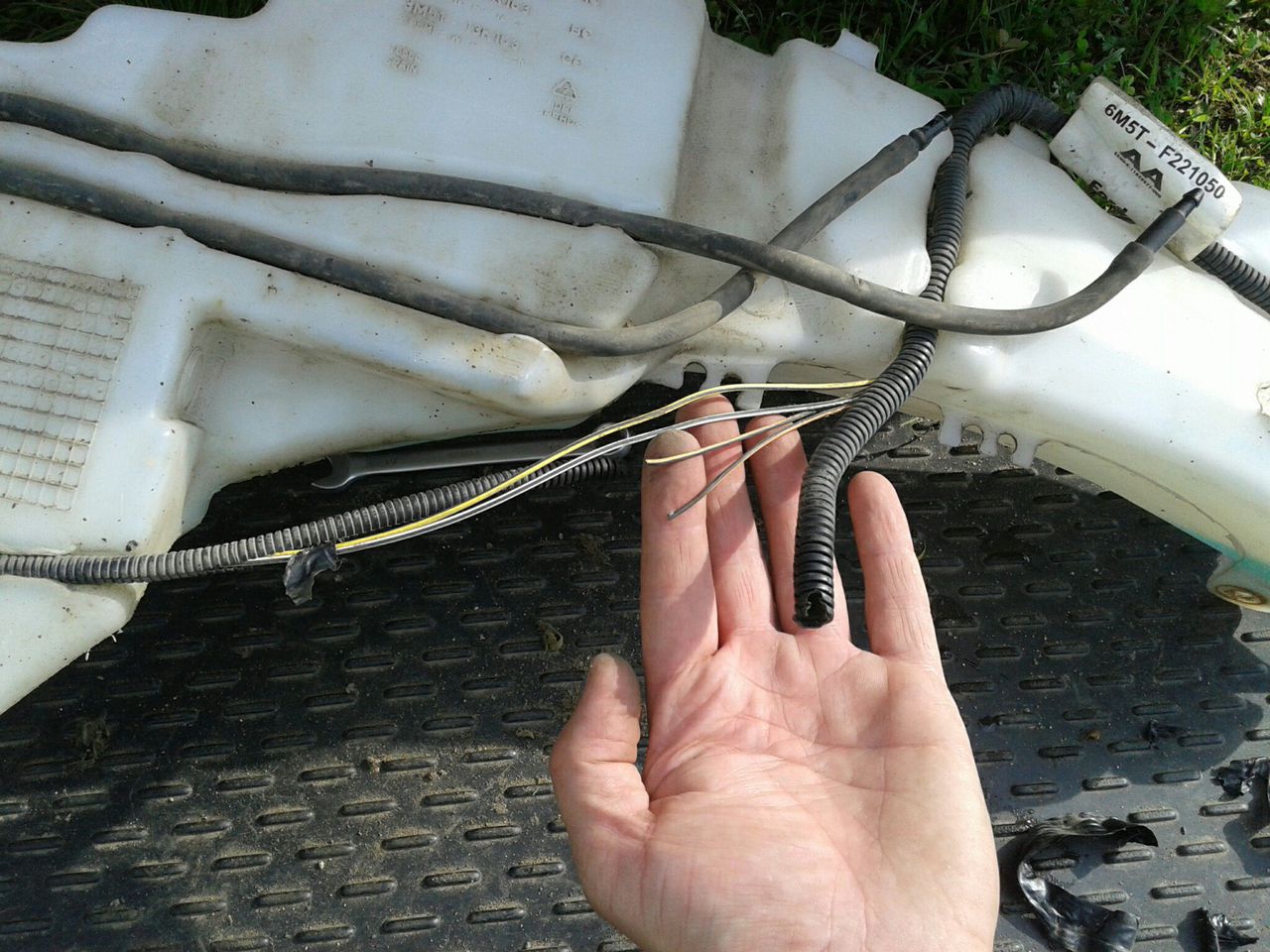

В проводке на бачке 6 проводов. В проводке в сторону подкапотного пространства тоже 6. Рядом с местом установки датчика уровня я размотал гофру. Там 4 провода, два к насосу видимо и два обрезаны. Думаю как раз они мне и нужны.
Вопрос 1 — подключать все равно как, в смысле полярности?
Вопрос 2 — имеющаяся проводка дает 100% гарантию, что датчик будет иметь коммутацию с БК?
Дело в том, что я недавно погдключас скандинавы, так вот пермычка заводская была, а вот разъемов на плате гем модуля под реле и предохранители не было. Поэтому и спрашиваю. Возможно ли заранее это проверить?
И еще вопрос — есть ли смысл в дополнительном бачке и какой обьем добавится? Омывателей фар у меня нет и не планируется.
16 авг уста 2016
Goffur

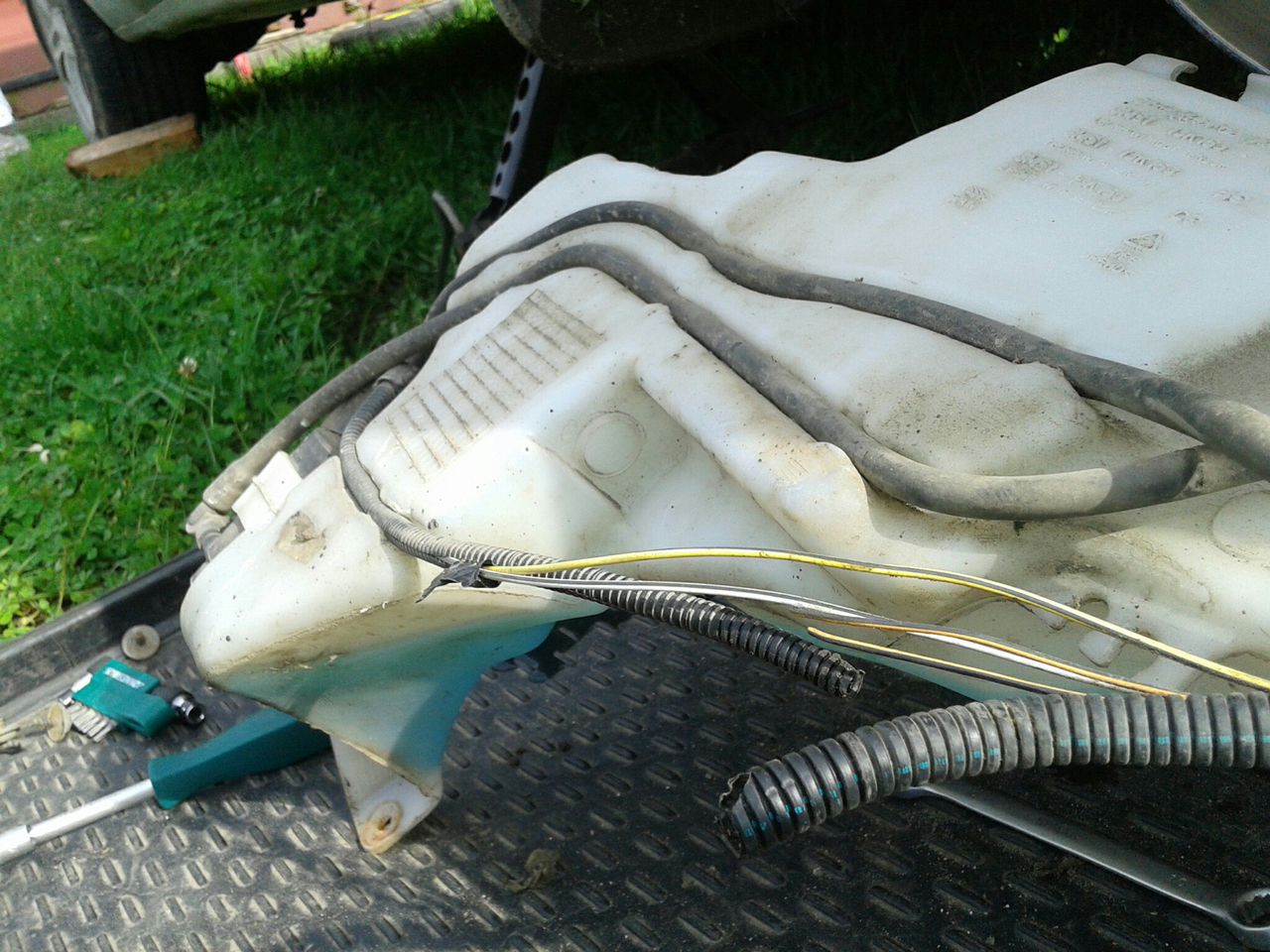

На последнем фото видите оранжево-черные провода? Они идут в салон один в разъем С111 контакт №18, другой на массу. Разъем С111 находится в ногах пассажира за пластиковой накладкой. Теперь нужно смотреть есть ли ответный провод от разъема С111 до панели приборов. Если есть-хорошо, если нет надо тянуть в разъем панели приборов в контакт №28 для 100% гарантии нужно обязательно проверить этот провод. Резаные провода на бачке это скорей всего и есть провода датчика. На фотках не совсем удобно, нужно проверить тестером или на глаз выходят ли резаные провода на черно-оранжевые провода в ответном разъеме. Полярность значения не имеет.
Бачок омывателя
Всем привет,вот такой вопрос,може кто скинет фото своего бачка омывателя. просто изначально на машине не было бачка. а под капотом были лишь обрезанные провода. недавно купил б\у бачок и решил установить. на самом бачке остались фишки с обрезаными проводами. ну и вот провода с моторчика как то быстро нашел. так как они были одинаковые по цвету с проводами которые остались на фишке втыкнутой в моторчик омывателя. кстати крышка обычная. а рядом с ней есть какой то датчик. скорее всего уровня. от него идут два обрезанных провода. не могу найти к каким проводам подключить в капоте. и как назло не одного 190 что бы посмотреть образец. может звучит и глупо но боюсь ошибиться..
Электрическая схема подключения омывателя ветрового стекла ВАЗ 2108, 2109, 21099
На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и их модификациях омыватель ветрового (лобового) стекла включается правым подрулевым переключателем (положение 6 — на себя, не фиксированное).
Одновременно срабатывает очиститель («дворники») на малой скорости.
Электрическая схема подключения омывателя ветрового (лобового) стекла автомобилей ВАЗ 2108, 2109, 21099
Пояснения к схеме включения омывателя
На автомобили ВАЗ 21083, 21093, 21099 последних годов выпуска электромагнитный клапан омывателя ветрового стекла не устанавливался.
«Масса» на электродвигатель омывателя (нагнетательный насос) подается по черному проводу от кузова автомобиля. «Плюс» подается через правый подрулевой переключатель (замыкаются контакты 53ah и W). Ключ в замке зажигания при этом в положении «I» — «зажигание» (контакты «15/2» и «30» замкнуты).
Примечания и дополнения
— Омыватель ветрового (лобового) стекла автомобилей ВАЗ 2108, 2109, 21099 представляет собой систему состоящую из бачка с омывающей жидкостью, установленного в него нагнетательного насоса и трубки, подающей жидкость к распылителям-форсункам на капоте.
