К кому обратиться с ремонтом симфония 003

Не включается радиола Симфония 003

Здравствуйте уважаемые участники. Не к кому обратиться по ремонту радиолы. Отвозил ее в радиомастерскую — там развели руками, кто только ее не смотрел, не знает как хотя бы проверить ее работоспособность.
Радиолу не включали уже как минимум 32 года. Раньше она без проблем работала, а вот сейчас я ее не могу включить и даже не пойму, что делаю не так. Может ли кто нибудь из вас помочь советом и рекомендациями, как узнать в чем заключается причина ее поломки? Может быть там все в порядке, ведь хранилась она все время в доме, никто ее не ронял и не разбирал.
Давно уже хотели послушать ее, ребенку показать, как работают такие раритетные проигрыватели, тем более и пластинки со сказками есть. В общем, если не трудно, помогите с советом. Если нужно сделать какие-то доп. фото — будет сделано! Заранее спасибо всем откликнувшимся.

Изображения


Ас От Симфония 003, Эстония Стерео — Ремонт, Реставрация, Усовершенствования.

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Поделиться

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

• Ответов 67
• Создана 10 г
• Последний ответ 2 г

Топ авторов темы

Популярные посты

Евгений3

Хуже колонок я не видел, а нет эстония 35ас-021 наверное еще хуже!

TLY

28 октября, 2017

@steeler1889 Ща. Вы наверное в глаза не видели их устройство (Эстонию\Симфонию).Там панель сначала обтягивается тканью,а потом вклеивается в корпус+притянута гайками(шляпы болтов спереди на панели\

FonSchtirlitz

По хорошему надо бы с 6гд2 снять Qts, Vas, Fs и тогда решить, расчитать с делать новый корпус или оставить этот. Объём у Симфониевской акустики для ВЭФовских 6гд2 инженеры малость урезали, поэтому на

Изображения в теме

Сообщения

А сеть 2 или 3 жилы (PE присутствует) ?
перерисуй схему ,там ошибки

Я поступил еще проще; использовал токовый шунт самого ЛБП. Вот такой вольтметр допускает подключение к шунту 0,06 Ом (проверено) безо всяких дополнительных ОУ. То есть, входной делитель позволяет увеличить чувствительность в 15 раз.

У Вас нарисованная неправильно цоколевка. Поставте лучше в корпусе ТО-126 будет лучше. Вот может поможет https://electro-shema.ru/chertezhi/zaryadka-dlya-li-ion-akkumulyatorov.html

@Oracul92 Поддержу вопрос @Pont 007 Зачем реле? Колитесь. А то выяснится что оно там где вы его хотите вообще не применимо.

Вроде бы вот-вот должен был появиться на свет этот девайс в сборе с ацп, но «типичный я» — забыл куда положил плату и ряд деталей к ней ок понятно) действовать аккуратно)

Доска объявлений сайта «Отечественная радиотехника ХХ века»

Если вам в личные сообщения приходит выгодное предложение от неизвестного вам человека — это мошенник.

• Непрочитанные сообщения
• Темы без ответов
• Активные темы
• Поиск

• Отечественная радиотехника XX векаСписок форумовДОСКА ОБЪЯВЛЕНИЙИщу/куплю.
• Поиск

• Темы без ответов
• Активные темы
• Непрочитанные сообщения

«Симфония-003» Вопросы по ремонту

Объявления о поиске или покупке радиоаппаратуры и компонентов.

• 1
• 2
• След.

пришелец Сообщения: 7367 Зарегистрирован: 22 мар 2010, 21:38 Репутация: 8 Откуда: берутся дети? г. Переславль — Залесский Контактная информация:

«Симфония-003» Вопросы по ремонту

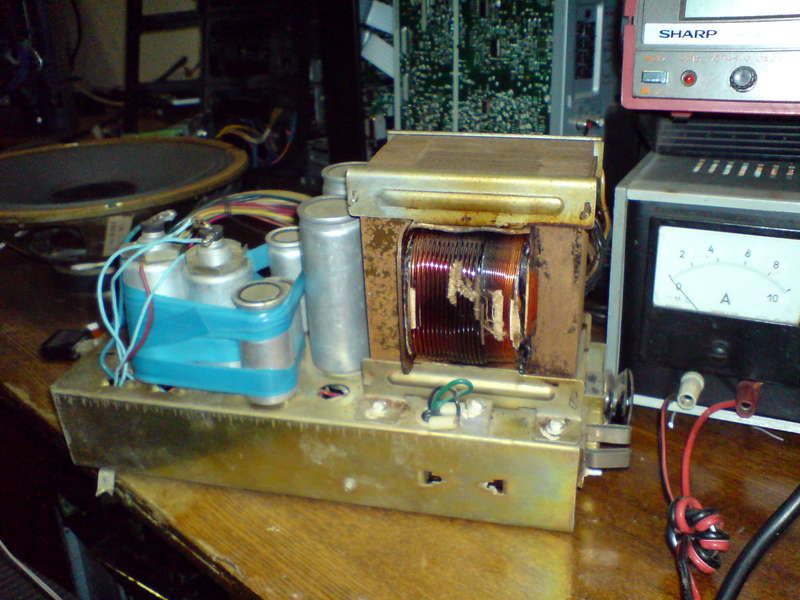

Есть такой аппарат солидный, в комплекте, только блок питания хорошенько сгорел и поковыряли его основательно. Может есть у кого такой блок питания?

Последний раз редактировалось пришелец 19 ноя 2011, 17:05, всего редактировалось 2 раза.

пришелец

Phlanger Сообщения: 16047 Зарегистрирован: 02 окт 2009, 18:09 Репутация: 32 Откуда: Moskau
в личку написал.
Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

пришелец Сообщения: 7367 Зарегистрирован: 22 мар 2010, 21:38 Репутация: 8 Откуда: берутся дети? г. Переславль — Залесский Контактная информация:

Помощь в ремонте(апгрейде) Эстония стерео (Симфония 002/003)

Всем привет!
В продолжении моего поста по акустике оживил саму радиолу.

Итак, что сделано:

1. Шасси и платы отмыты в ванной с холодной водой и чистящим для ванны:), высушена холодным феном. (моё мнение — иначе пятидесятилетнюю грязь не вычистить. Делал так на ригондах раньше — нет проблем)
2. Все движущиеся элементы смазаны.
3. Починена АПЧ.
4. Заменены все БМ-2 и МБМ конденсаторы(кроме 0,047мкф в ксдв) на хорошие российские к73-17 и корейские, где уже не было номиналов российских

5. Почищены потенциометры с разбором. Почему-то тот, что на ВЧ сильнее всего протёрт. Если кто знает, где купить СП3-12Г 470КОм, маякните!

6. в УНЧ установлены подобранные лампы 6н2п-ев и 6п14п-ев.
7. Почистил дорожки контактные, почистил разъёмы.

Сейчас всё работает, все лампы и лампочки индикаторные горят, все элементы нажимаются, передвигаются плавно. Звук просто шикарный, как по мне — я даже не ожидал. Детали супер, бас просто обволакивающий, заполняющий. Слушаю в связке Ноутбук с foobar — ЦАП FIIO K9 pro — и в разъём родной от вертушки в Эстонию. АС родные.

Но есть некоторые вопросы. Прошу помочь, если есть опыт.

Радио
1. В процессе чистки, смазки, ремонта отвалился сердечник одной катушки УКВ. Переломился пластик. Я склеил, вкрутил её на место +-2мм.(то есть это сердечник с резьбой, я полностью вернул функционал, только не уверен по его настройке, он был отстроен с завода).
После этого УКВ стал ловить только радио России. Ловит идеально — без помех, громко — как вкопаный! Раньше точно ловил Радио Вера ближе к началу шкалы. Сейчас там полнейшая тишина. Я куда-то сдвинул настройку? На фото положение стрелки, когда у меня ловит Радио России.

2. Остальные частоты. Там вообще тишина. И я не пойму — то ли от помех в центре города ничего не ловит и шумодав убирает шум из колонок, или что-то сдохло? Какие простые есть тесты? Как-то эмулировать сигнал, чтобы хоть помехи услышать? Ригонда моно в той же комнате тоже ничего не ловит, но хоть шипение есть.

3. Конденсаторы, которые в ксдв мбм стоят на 0,05 мкф. Таких номиналов нет сейчас, на какие поменять, чтобы не сломать работоспособность?

Звуковая часть, вход от проигрывателя
4. На Радиоле есть вход только от вертушки. Я сделал кабель 5DIN-2RCA, но! Насколько я знаю, вход с неё высокоомный. Надо что в схеме поменять, чтобы с ЦАПа слушать?

5. Удалять ли рокот фильтр, он есть на каждом канале УНЧ. Режет ниже 30Гц. Акустика, по характеристиками от 40Гц. Но ведь это лишний элемент, вносящий искажения? Если надо, то помогите его найти, где он. Вот я отметил. Он или нет?

6. Надо ли баланс удалять? Если да, то как корректно сделать?
