Я вот подумал можно ли сделать на базе этой радиолы, ламповый усилитель, и стоит оно этого или нет?
Из минусов что я уже вижу так то что в радиоле был один динамик, значит звук был моно
Еще не понятно про уровни подачи сигнала, на радиоле есть вход, туда безопасно подключать выход на наушники из компа? Не так боюсь за радиолу как за комп, хотя можно взять для теста что-то на сокет 370-462
Или там надо будет что-то больше перепаять кроме проводов на вход-выход?

DOS Logic

Кай Почётный пользователь Сообщения: 19738 Зарегистрирован: 08.08.2010,21:44 Откуда: СПб, Ульянка-Лигово Контактная информация:

Вклад в сообщество

Тёплый ламповый звук из радиолы VEF

Сообщение Кай » 24.07.2020,17:05

Лежит у меня без дела начинка от радиолы VEF Radio, ламповая
Детали вроди все есть, никто не курочил

Мой предок, ещё в 1974 году, вставил такое же шасси в бобинный магнитофон «Днiпро-12М». Получилась магнитола.

ATauenis Advanced Member Сообщения: 5492 Зарегистрирован: 30.04.2015,21:30 Откуда: Москва Контактная информация:

Вклад в сообщество

Тёплый ламповый звук из радиолы VEF

Сообщение ATauenis » 24.07.2020,17:32

Ничего не надо переделывать. Только добавить сумматор каналов и подобрать громкость на звуковухе, чтобы соответствовала чувствительности VEF Radio (УСРЛ-1).

ATauenis

MM Advanced Member Сообщения: 5891 Зарегистрирован: 02.08.2013,22:13 Откуда: Павловский Посад Мск.обл. Контактная информация:

Вклад в сообщество

Тёплый ламповый звук из радиолы VEF

Сообщение MM » 24.07.2020,17:38

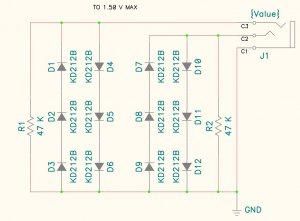

Если приходится подключать к звуковому выходу всякие сомнительные устройства, посоветую силовой ограничитель напряжения до уровня плюс или минус 1.50 в. от общего :

Монтируется на звуковой карте или на шнуре от звуковой карты, подойдет для линейного входа и выхода.
Применять диоды советские типа КД212Б, В, Г или 2Д212 Б, В, Г — можно разные.
Если карта типа Креатив, на выход можно включиать цепочки и до 5 шт. диодов, т.к. у таких карт довольно высоковольтный выход .

Что делает ограничитель — например, когда аудио-джек касается аудио-гнезда, в 99% случаев бытовые аппараты не заземлены, и на общих проводах имеется приблизительно порядка 150 вольт напряжения ( 1/2 сети 220 в. ), с силой тока, достаточного, для пробоя выходных ИС компа/преера.
Так данный ограничитель как бы забирает ( ограничивает ) величину пробойного импульса до уровня не более 3.50 вольт при токе до 5 а., что почти безопасно доя компа/плеера.

Коллекционирование радиодеталей : http://collectingrd.kxk.ru/

ATauenis Advanced Member Сообщения: 5492 Зарегистрирован: 30.04.2015,21:30 Откуда: Москва Контактная информация:

Как в ламповой радиоле получить 5 вольт

Радиола второго класса «Кантата-204» выпускалась Муромским заводом РИП с 1976 года.

Ламповая радиола 2-го класса «Кантата-204» построена на базе ранее серийно выпускаемой модели “Кантата-203”. Модернизирован лишь внешний вид радиолы и введены некоторые изменения в принципиальную схему. В новой радиоле улучшена чувствительность, повышена эффективность АРУ. Есть разъём для записи программ радиовещательных станций на магнитофон. Радиола предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, с частотной модуляцией в диапазоне ультракоротких волн, а также для воспроизведения грамзаписи. В радиоле применено электропроигрывающее устройство типа ЭПУ- 76. Во встроенной акустической системе радиолы используются две головки громкоговорителей: 4ГД-35 и 1ГД-40. Номинальное электрическое сопротивление акустической системы 4 Ом.

В радиоле имеются вспомогательные устройства:

* встроенная УКВ антенна;

* ступенчатая регулировка полосы пропускания в тракте AM (Широкая — Местный прием);

* плавная регулировка тембра верхних и нижних звуковых частот;

* оптический индикатор настройки;

* гнезда для подключения внешней антенны УКВ диапазона;

* внешней антенны в заземления (для диапазонов ДВ, СВ и KB);

* разъем подключения магнитофона на запись и воспроизведение;

* гнезда дополнительного громкоговорителя.

Приемник имеет следующие каскады:

Блок УКВ — на лампе 6Н3П.

Преобразователь частоты — на лампе 6И1П.

1-й УПЧ — на лампе 6К4П.

2-й УПЧ — на лампе 6К4П.

Детектор, АРУ — на лампе 6Х2П.

Предварительный УНЧ — на лампе 6Н2П.

Оконечный усилитель — на лампе 6П14П.

Оптический указатель настройки — на лампе 6Е1П.

Диапазон принимаемых частот:

Длинные волны — ДВ: 150,0 — 405,0 кГц (2000,0 — 740,7 м);

Средние волны — СВ: 525,0 — 1605,0 кГц (571,4 — 186,9 м);

Короткие волны — КВ1: 9,36 — 12,1 МГц (32,0 — 24,8 м);

Короткие волны — КВ2: 3.95 — 7,4 МГц (75,9 — 40,5 м);

УКВ: 65,8 — 73,0 МГц (3,96 — 4,11 м).

Основные технические данные:

Номинальная выходная мощность — 1,5 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ, КВ — 100 — 4 000 Гц, ДВ, СВ в режиме «Местный прием” — 100 — 6300 Гц, УКВ и в режиме воспроизведения грамзаписи — 100 — 10000 Гц.

Номинальное звуковое давление — 0,6 Па.

Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ — 103 мкВ, СВ — 90 мкВ, КВI и КВII — 85 мкВ, УКВ (Rвх=300 Ом) — 7,6 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц — 34 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ — 51 дБ, СВ — 50 дБ, KB I и KB II — 18 дБ, УКВ — 32 дБ.

Максимальный уровень входного сигнала не менее, в диапазонах: ДВ и СВ — 200 мВ, КВ и УКВ — 50 мВ.

Действие АРУ в диапазонах ДВ, СВ и КВ: изменение напряжения на входе — 34 дБ, на выходе — не более 10 дБ.

Уровень фона по электрическому напряжению не хуже: с антенного входа — -40 дб, по тракту воспроизведения грамзаписи — -40 дБ, со входа «Звукосниматель» — -46 дБ,

Максимальная выходная мощность — не менее 3 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и КВ при глубине модуляции 0,8 на частотах: 100 — 400 Гц — 7 %, свыше 400 Гц — 6%, УКВ при девиации частоты +-50 Гц на частотах: 100 — 400 — 4%, свыше 400 — 3%.

Диапазон регулирования тембра (не менее) на частотах: верхних — 14 дБ, нижних — 12 дБ.

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт.

Блок УКВ (У1). В качестве блока УКВ применен унифицированный блок типа УКВ-ИП-2.

Блок КСДВ ПЧ (У2). Усилитель промежуточной частоты (УПЧ) выполнен по комбинированной схеме, используют одновременно для усиления промежуточной частоты как тракта АМ, так и тракта ЧМ.

Анодные нагрузки для ламп, работающих в этом усилители, состоят из последовательно включенных контуров, один из которых настроен на промежуточную частоту тракта АМ 465 кГц, а второй на промежуточную частоту тракта ЧМ 6,5 МГц. При такой большой разницы в частотах каждый из этих контуров не оказывает влияния на работу другого. Для частоты 465 кГц контур представляет незначительно индуктивное сопротивление, которым практически при приёме АМ сигналов можно пренебречь. Для чистоты 6,5 МГц контур АМ со своей стороны представляет малое емкостное сопротивление, которые тоже не влияет на работу усилителя при приёме ЧМ сигналов.

Для тракта ЧМ такая схема позволяет получить без особых усложнений дополнительный каскад УПЧ, так как преобразовательная лампа тракта АМ т. е лампа преобразователя частоты диапазонов длинных, средних и коротких волн используется в качестве усилителя напряжения с промежуточной частотой тракта ЧМ. Напряжения этой частоты поступает с выхода блока УКВ на сигнальную сетку преобразователя АМ диапазонов: поскольку никакого другу высокочастотного сигнала на вход этой лампы этом случае не поддается, она работает качестве УПЧ анодной нагрузкой для которого служит контур, настроенный на промежуточную частоту ЧМ тракта. Усиленные колебания этой частоты поступает и дали на сетку первой лампы основного УПЧ.

Таким образом, по тракту ЧМ приемник всегда имеет дополнительный каскад усиления промежуточной частоты, что позволяет повысить чувствительность приемника при приёме УКВ ЧМ радиостанций. Следует, однако, отметить, что при приёме АМ радиостанций контур, настроенный на промежуточную частоту тракта и находящийся анодной цепи преобразователя частоты, всегда нужно замыкать на коротко во избежание ухудшение приёма на коротких волнах.

Более подробно рассмотрим схему радиолы Кантата 204.

Принимаемый сигнал с антенны подается через конденсатор С3 на контур L 9, C 1. К средней точки индуктивности подключен резистор R 1. Конденсатор С3 служит для защиты от случайно попавшего в антенну постоянного напряжения или переменного 50Гц (сетевого).

Контур L9, C1 (фильтр-пробка) настроенный на частоту 465кГц, служит для устранения влияния на работу приемника колебаний, равной промежуточной частоте ПЧ тракта АМ 465кГц.

Сигнал через переключатель В8 контакты 3-5 подается на последовательно соединенные катушки связи L 1-КВ1, L 3-КВ2, L 5-СВ, при выборе диапазона ДВ В8 контакты 4,6 катушка L 7.

Входной контур состоит:

КВ1 – L 2, C 4, C 10, C 12, C 1а замыкаются контакты переключателя В4 2-4, 6-8, 9-11;

КВ2 – L 4, C 5, C 12 замыкаются контакты переключателя В5 1-3, 4-6, 8-10, 7-9;

СВ – L 6, C 6 замыкаются контакты переключателя В6 4-6;

ДВ – L 8, C 7, C 13, L 18 замыкаются контакты переключателя В8 4-6;

Далее при выборе необходимого диапазона выделенные во входном контуре колебания через контакты 2-4 переключателя В2 разделительный конденсатор С8 поступает на сетку лампы Л1 6И1П УВЧ.

Лампа 6И1П гептод-триод, гептод является преобразователем, на триоде собран гетеродин. Схема по которой он собран называется трансформаторной. Это значит, что контур связан с сеткой триода при помощи трансформатора, состоящего из контурной катушки и катушки связи.

Катушки связи для КВ1 — L 11, КВ2 — L 13, СВ – L 15, ДВ – L 17 через конденсатор С30 подключены к аноду триода.

Контура гетеродина образованы:

КВ1 – L 10, C 23, C 25, C 42, C 43, C 20, C 1б;

КВ2 – L 12, C 29, C 43, C 42, C 20, C 43, C 23, C 25, C 1б;

СВ – L 14, C 27, C 21, C 42, C 20, C 1б;

ДВ – L 16, C 28, C 26, C 24, C 21 , L 14, C 27, C 42, C 20, C1б;

Напряжения подаетсяс контуров через С17, R 6 , R 8 на сетку триода. Резисторы R6, R8 служат для создания постоянного отрицательного напряжения смещения, необходимое для нормальной работы гетеродина. Питания на анод триода подается через R 5, фильтр низкой частоты R12, С16 блокирующие попадания высокочастотной составляющей в цепи питания.

Левая часть лампы Л1 6Е1П (гептод) служит для преобразования частоты входного сигнала и гетеродина в промежуточною частоту. Для этого напряжения входного сигнала подается на первою (управляющую) сетку. Напряжения гетеродина подается на третью (сигнальною) сетку. На вторую (экранирующую) сетку подается постоянное напряжения 190В, по переменному напряжению сетка заземляется через конденсатор С11.

Полученная в результате смешения двух частот (принятой и гетеродинной) промежуточная частота выделяется на контуре L 4, C 3 первого фильтра промежуточной частоты (ФПЧ1) подключенного к аноду гептодной части лампы Л1, передается на катушку L 5, L 6, C 4, C 18. Эта схема позволяет получить хорошую избирательность по ПЧ.

Первый каскад УПЧ выполнен на лампе Л2 6К4П. Смещение на первою сетку подается через R 7. На второю сетку напряжение подается через R 9 контакты 9-11 переключателя В2. Третья сетка катод и экран подключены к общему проводу. Питания на анод R 10, L 4, L 1. Переменное напряжение на управляющую сетку Л2 — 6К4П подается с контура L5, C4 (ФПЧ1). Усиленное напряжения промежуточной частоты выделяется на контуре L4, C3 (ФПЧ2) подключенный к аноду лампы.

Второй каскад УПЧ Л3 6К4П. На первою сетку смещение снимается с резистора R 11. Вторая сетка подключена к питанию 190В через R 15. Третья сетка катод и экран как и в первом каскаде подключен к общему проводу. Питания на анод подается через R 16, L 3, L 1. Выделенный сигнал с контура L5, C4 через катушки L 2, L 3 (ФПЧ2) поступает на первою сетку. К аноду подключен контур L 1, C 1 (ФПЧ3) на нем выделяется усиленная промежуточная частота 465 кГц.

Далее с контура L2, С2 через L4 нижнюю часть катушки L6 сигнал приходит на амплитудный детектор анод второго диода 6Х2П, катоду которого подключены С39, R 22. Напряжения низкой частоты через резистор R 18, R 23 подается на сетку индикаторной лампы 6Е1П и делитель R 19, R 20 на вход УНЧ. Конденсаторы С35, R18, R19, С36, R23, С40 фильтры низкой частоты.

В тракте АМ применена ступенчатая регулировка ширины пропускания в первом и втором каскадах, посредством переключения витков связи катушек L 6 ФПЧ1 и ФПЧ2 при переключении кнопок В1, В7 (Полоса – Местный прием). В нажатом положении кнопки В7 «Местный прием» уменьшается усиление в первом каскаде УПЧ Л2 за счет изменения режима питания лампы. Последовательно R9, при размыкании контактов 9-1 кнопки В7, подключается R26 изменяя этим напряжения на второй сетке, это обеспечивает хорошее соотношение сигнал/шум на выходе приемника.

В целях равномерного звучания применяют автоматическою регулировку усиления (АРУ). С анода второго каскада УПЧ Л3 через С41 на детектор АРУ Д2, R27, R14, фильтр R17, С34 управляющие напряжения подается на первою сетку Л1 УВЧ и Л2 УПЧ1. Чем больше сигнал, тем больше выделяется отрицательного напряжения на нагрузке детектора АРУ R27, R14 подаваемого на сетки, усиление уменьшится. При уменьшении сигнала на детекторе меньше отрицательное напряжение, усиления ламп Л1, Л2 увеличатся. В диапазоне УКВ АРУ не работает, сигнал управления замыкается на общий провод, контакты 10-12 переключателя В2.

УКВ-ИП-2 ( Ультра коротковолновый с индуктивной настройкой печатный, вторая гармоника) собран на двойном триоде типа 6Н3П. Первый триод работает как УВЧ (усилитель высокой частоты) с общей промежуточной точкой, второй как это гетеродинный преобразователь частоты.

УВЧ построен по двойной балансной (мостовой) схеме. Такая схема построения позволила уменьшить просачивание напряжение гетеродина на вход блока и увеличить усиление каскада преобразователя частоты.

Контур входного полосового фильтра С1,L1,L2, C2 ,C3 настроенные на среднюю частоту диапазона принимаемых частот (70 Мгц). Катушки L1,L2 выполнены печатным способом.

Реализация проходной ёмкости триода УВЧ производится конденсаторами C2-С4.

Перестройка в диапазоне принимаемых частот производится изменением индуктивностей контура гетеродина и сопряженного с ним контура УВЧ.

В анодною цепь преобразователя частоты включен фильтр фильтр ПЧ ( катушки L7,L8), выделяющийся сигнал промежуточной частоты 6,5 Мгц.

Питания 220В подается через R12, контакты 3-4 переключателя В2, контакта 1 блока ДСКВ-ПЧ на контакт 5 УКВ-ИП-2. Дальше напряжения подается на R4 средний вывод катушки L3 на первый анод, второй анод подключен через катушку L7.

Сигнал ПЧ ЧМ подается на блок ДСКВ-ПЧ точка подсоединения 2, далее контакты 6-4 переключателя В2, через С8 на сетку лампы Л1. В данном случаи лампа работает как первый УПЧ ЧМ. Усиленный сигнал с анода ламы выделяется контуре L1, С1 (ФПЧ-1). Далее напряжения снимается с контура L2, L3, С2 подается на сетку лампы Л2, являющимся вторым каскадом УПЧ.

Как и в предыдущем каскаде усиленное напряжения подается на L1, С1 только (ФПЧ-2). Третий каскад УПЧ Л3, анод которого подключен контору L3, С3 (ФПЧ-3).

В УКВ ЧМ тракте комбинированного тракта приемника необходимо иметь детектор специального типа, задача которого заключается в том, чтобы выделить напряжение звуковой частоты пропорционально изменением частоты с сигнала. Для этой цели применяют схему детектора отношений или так называемого дробного детектора.

В схеме детектора задействованы оба диода лампы Л4 6Х2П, R 22, С39, С38, R 25, R 24, С37.

Детектор подключен контору L6, С4 (ФПЧ-3), выделенная на нем напряжения звуковой частоты через катушки L4, L2, резистор R 18 подается на УНЧ и сетку индикаторной лампы Л1 6Е1П.

Подключение головки звукоснимателя к УНЧ производится через разъем Ш1, R 21, контакты 3-5 переключателя В3 точку подсоединения 15 блока ДСКВ-ПЧ.

После детектирования (звукоснимателя) напряжения низкой частоты с выв. 15 блока ДСКВ-ПЧ поступает на блок УНЧ выв. 12. Дальше на С1 выв.10 на верхний выв. R1 – регулятора громкости.

Напряжения низкой частоты для записи на магнитофон снимается с R 20 контакты 1-3 переключателя В3, R 13 на контакт 1 разъема Ш4. При воспроизведении записи с магнитофона сигнал проходит через контакт 3 разъема Ш4, контакты 3-5 переключателя В3, на вход УНЧ.

Резистор R 1 имеет отвод котором подключена тонкомпенсирующая цепь R 1, С3.

С движка переменного резистора сигнал поступает на первою сетку триода Л1. Лампа 6Н2П состоит из двух одинаковых триодов, заключенных в один баллон.

Нагрузкой первого усилителя сопротивления R7. С этого резистора снимается напряжения на сетку второго усилителя (второго триода лампы) 6Н2П. Прежде чем попасть на сетку, напряжения попадает через С6 на схему регулировки тембра звучания.

Регулировка тембра возможна по высоким и низким частотам. Цепи регулировки по высокой частоте С4, переменный резистор R3 «Высокие», С5, по низкой R4, R5, R6, С7, С8, переменного резистора R4 «Низкие».

Режимы работы усилителей осуществляется благодаря подключению сопротивлением, включенным в катоды R2, R3.

Нагрузкой второго усилителя является R8, с которого через С9, R9, R11 переменное напряжения подается на сетку оконечный усилитель Л2 6П14П. Смещение в лампе 6П14П задается резистором R14 включенном в катод. Анодной нагрузкой лампы служит выходной трансформатор Tp1, передающий усиленное колебания звуковой частоты в громкоговорители Гр1, Гр2. Для снижения нелинейных искажений усилитель охвачен отрицательной обратной связью, напряжение которой подается с вторичной обмотки выходного трансформатора Тр1 в цепь катода лампы Л1 через цепочку R13, C11.

Питания радиолы осуществляется от селенового выпрямителя Д1, собранного по мостовой схеме. Питается мост от повышенной обмотки силового трансформатора Тр2.

Фильтр выпрямителя С1, С2, С3, С4, R1, R2, R3, R6.

В первичною обмотку вставлен переключатель напряжения сети. Приемник может работать от сети переменного тока напряжением 110В, 127В, 220В, 237В. Напряжения 127В снимается с первичной обмотки для работы унифицированные электропроигрывающие устройства ЭПУ- 76.

Шкала радиолы Кантата 204

Наружная часть задней стенки.

Внутренняя часть задней стенки с этикеткой расположения радиоламп.

Похожие темы: Беларусь-5 Рекорд Шилялис 32ТЦ401 — видеовход Панели ламповые

Тёплый ламповый звук как норма жизни: лучшие советские радиолы

Идея универсального аудиокомбайна, в котором есть всё необходимое для прослушивания пластинок и радиоэфира, далеко не нова: пик популярности подобных устройств пришёлся на 60-е и 70-е годы двадцатого века. Вспоминаем лучшие советские ламповые радиолы, которые стали важной частью истории качественного звуковоспроизведения.

Ригонда-Моно

Радиола «Ригонда-Моно» выпускалась на Рижском радиозаводе с 1963 года и включала в себя ДВ/СВ/КВ/УКВ приёмник, а также виниловый проигрыватель, предлагая достойное по тем временам сочетание «цена-качество». Аппарат разошёлся огромными партиями, став народным «музыкальным центром» для жителей СССР. Выходная мощность — 3,5 «честных ламповых» ватт: в сочетании с лёгкими бумажными диффузорами штатных динамиков, это позволяло озвучить небольшую или средних размеров комнату. Формально частотный диапазон — весьма скромный (от 60 до 12 000 Гц), однако в реальности «Ригонда-Моно» звучала очень приятно и основательно. Электропроигрыватель трёхскоростной, с автостопом — совершенно невыдающийся, с совсем уж простеньким тонармом. Однако разъём для внешних источников предлагал шанс исправить ситуацию, подключив к радиоле хорошую вертушку классом повыше или магнитофон.

Беларусь Р-101-Л

Ламповая радиола «Беларусь Р-101-Л» выпускалась с 1966 года Минским радиозаводом и стала хорошей альтернативой популярным в те времена «Эстониям» и «Ригондам». Музыкальный «комбайн» оснащался ДВ/СВ/КВ/УКВ радиоприёмником и трёхскоростным проигрывателем пластинок. Акустическая система выполнена на основе четырёх широкополосных динамиков 2ГД-29, которые были установлены на фронтальной и боковых панелях корпуса — для более объёмного и основательного звучания. Усилительная часть построена на лампах 6П14П: мощности около 6 Вт было достаточно для заполнения звуком небольшой или средних размеров комнаты. Радиола комплектовалась ножками и выглядела не слишком роскошно, но вполне привлекательно: по нынешним меркам, её можно было бы причислить к аудиотехнике среднего класса по приемлемой цене.

Ригонда-Стерео

Прорывное для своего времени устройство, стереофоническая радиола «Ригонда-Стерео», выпускалась с 1963 года на Рижском радиозаводе и не стала столь же массовой, как её монофонические собратья — не в последнюю очередь, из-за больших габаритов и высокой стоимости в 230 рублей (за эти деньги можно было купить хороший телевизор). К тому же, стереовещание и стереофонические пластинки были тогда ещё не слишком распространены. Однако «Ригонда-Стерео» оказалась удачным прецедентом для последующего активного развития стереофонии в СССР. Акустические системы — оригинальной по современным меркам конструкции: на фронтальной панели каждой колонки устанавливалась пара динамиков 4ГД-28, а излучатели 1ГД-19 расположились с левой и правой стороны корпуса. Радиола оказалась настолько удачной, что поставлялась зарубеж, в экспортном исполнении под названием «Rigonda-Stereo» — с другими надписями на корпусе, шкале и задней стенке, а также диапазоном УКВ 88-104 МГц.

Эстония-3

Таллинский завод «Пунане РЭТ» предлагал очень достойную по своим временам аудиотехнику: качество серийного производства было заметно выше среднего, а дизайн зачастую и вовсе был крайне удачным. Не стала исключением и радиола «Эстония-3», которая появилась в продаже в 1963 году. Устройство состояло из основного блока, в котором располагался собственно радиоприёмник и проигрыватель винила, а также напольной акустической системы (с парой широкополосных динамиков 4ГД-7) и двух сателлитов, с установленными в них излучателями 1ГД-9. Радиола поставлялась в монофоническом, либо стереофоническом исполнении: во втором случае — со стереоприставкой и соответствующим звукоснимателем. Стоила такая роскошь немало: 299 рублей — ощутимая сумма по меркам 60-х годов.

Симфония-2

Радиола «Симфония-2» выпускалась Рижским радиозаводом им. А.С. Попова с 1967 года и, в отличие от более ранней модели «Ригонда-Стерео», позволяла слушать радиоэфир в стерео сразу «из коробки». Вдобавок, были доработаны штатные акустические системы, которые уже вполне похожи на современные напольные колонки: трёхполосная конфигурация с очень достойными по своим временам динамиками, оформление закрытый ящик с двумя дополнительными отсеками (резонаторами Гельмгольца), которые через отверстия заданного диаметра сообщались с основным объёмом корпуса и оптимизировали звучание в области низких частот.

Помимо радиоприёмника с функцией автоматической подстройки частоты, «Симфония-2» оснащалась простеньким трёхскоростным виниловым проигрывателем (благо что на задней стенке присутствовал вход для подключения более качественной вертушки или магнитофона). Двухтактный стереоусилитель построен на пентодах 6П14П: выходная мощность — 4 «честных ламповых» ватт на канал, что позволяло уверенно «раскачать» штатные акустические системы с лёгкими бумажными динамиками. Поставлялась эта модель как для внутреннего рынка, так и на экспорт.

Эстония-Стерео

В 1970 году, вскоре после запуска на Рижском радиозаводе производства стереорадиолы «Симфония-2», завод «Пунане РЭТ» наладил выпуск схожей модели под названием «Эстония-Стерео». Принципиальные изменения касались, в первую очередь, дизайна: в отличие от «Симфонии-2», виниловый проигрыватель был представлен отдельным блоком. Таким образом, устройство занимало меньше жилого пространства, а при желании вертушку и вовсе можно было отключить и убрать на антресоль (на чердак, на балкон, в кладовку или в гараж — нужное подчеркнуть). Вдобавок, несколько отличалась конструкция штатных акустических систем: вместо среднечастотного динамика 3ГД-1, в «Эстонии-Стерео» использовался 4ГД-28. Соответственно, несколько иной была и схема кроссовера. Выходная мощность — «честные ламповые» 4 Вт на канал: как ни парадоксально, это позволяло даже устроить небольшую музыкальную вечеринку — с напитками, танцами и не только. Звучание радиолы — мягкое и во всех смыслах винтажное. Но главное — цена: за «Эстонию-Стерео» просили 420 рублей, что было сопоставимо с несколькими средними зарплатами гражданина СССР.

Симфония-003

Радиола «Симфония 003» была представлена Рижским радиозаводом в 1971 году, уже на излёте эпохи лампового звука. По сравнению с предшественницей «Симфония-2», у обновлённой модели был полностью переработан дизайн: отсек для винилового проигрывателя «переехал» вниз, а штатные колонки стали несколько меньше в высоту и одновременно больше в глубину. В техническом плане устройство отличалась от предыдущей версии незначительно и предлагало примерно тот же функционал: ДВ/СВ/КВ/УКВ приёмник с автоматической подстройкой частоты, а также простенький трёхскоростной виниловый проигрыватель и вход для подключения внешних источников (например, вертушки классом повыше или магнитофона). Двухтактный стереоусилитель мощностью всего 2×4 Вт (зато честных, тёплых и ламповых) на пентодах 6П14П уверенно раскачивал трёхполосные акустические системы с лёгкими бумажными басовиками и высокой чувствительностью. Как и её предшественницы, радиола «Симфония-003» отличалась мягким, комфортным звучанием и уверенно заполняла звуком небольшую или средних размеров комнату.
