Двигатель 11186 и 21116 в чем разница

Двигатель ВАЗ 21116 (11186) Гранта

Купленный у нас двигатель вы можете установить на нашем СТО.

Краткие характеристики

Рабочий объём 1,596 л

Диаметр цилиндра 82 мм

Ход поршня 76,5 мм

Число клапанов 8

Система питания инжектор

Цена 175 000 руб

Двигатель ВАЗ 21116 является глубоко модернизированным двигателем ВАЗ 11183 и предназначен для установки на автомобили Лада Гранта.

Основное отличие от предшественника — это облегченная шатунно-поршневая группа по образу двигателя ВАЗ-21126. Блок цилиндров также как и двигатель Приоры выполнен с применением платохонингованием стенок цилиндров. В коренных шейках установлены маслофорсунки для охлаждения поршней. Применена новая двухслойная металлическая прокладка под ГБЦ. Это позволило улучшить герметичность соединения при меньшем моменте затяжки болтов крапления ГБЦ, а вместе с тем уменьшить деформацию цилиндров при затяжке болтов. Сами болты стали диаметром 10 мм против 12 у двигателя 11183.

Головка блока цилиндров модели 11186. Она имеет другие впускные каналы. Рессивер также имеет отличия по длине и форме впускных каналов. Дроссельная заслонка с электронным приводом.

Привод механизма ГРМ также выполнен по типу двигателя ВАЗ 21126. Ремень получил круглый профиль зуба. Натяжение ремня обеспечивает автоматический ролик. Ресурс ремня ГРМ по заявлению специалистов АвтоВАЗ составляет 200 000 км и не требует в процессе эксплуатации натяжки.

Д вигатель Ваз 21116/11186 1.6л.

Перед нами двигатель 21116, представляющий собой доработанный мотор 21114 1,6 л., который в свою очередь базируется на всем известном 21083 моторе. Отличия двигателя 21116 от ВАЗ 21114 в использовании приоровской облегченной (на 39%) ШПГ производства Federal Mogul, блок цилиндров тоже от приоровского двигателя ВАЗ 21126. Отличия двигателя 21116 от 11186 в производителе поршневой: для 11186 ее изготавливает АвтоВАЗ, для 21116 — Federal Mogul, вот и все ))
Чем хорош мотор: снизился шум и расход бензина, повысилась экологичность и мощность заметно возросла(практически на уровне 124-го 16 клапанного), в то же время появился серьезный недостаток, при обрыве ремня ГРМ двигатель ВАЗ 21116 гнет клапана. Эту проблему решили в сентябре 2018 года, когда поставили поршни новой конструкции с цековками под клапаны — теперь Гранты ФЛ и другие автомобили со 186 мотором не гнут клапана.
По заявлениям завода ресурс двигателя ВАЗ 11186 — 160тыс. км, на практике ходит 200-250-300 тыс. км и даже больше, в зависимости от эксплуатации.
Двигатель ВАЗ 21116 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод.

Проблемы и надежность двигателей J20A

Все о шумах из под капота, стуках, троении и прочих радостях жизни, написано в статье по предыдущем версиям этого мотора (2111), найти это можно здесь.

Номер двигателя

Встаньте напротив мотора, на правом торце мотора, под термостатом, вы найдете тот самый номер, но скорей всего он заржавел (классика!) и вам понадобится снять воздушный фильтр, чтобы было хоть немного удобно почистить его растворителем/антиржавчиной или другой субстанцией + потереть мелкой наждачкой или ежиком для посуды.

Тюнинг двигателя J20A

Атмо

Рассмотрим потенциал мотора 21116 8V без замены ГБЦ на 16 клапанную (Двигатель 126 16V и его доработки упомянуты в отдельной статье).
Первый и уже знакомый нам по тюнингу мотора 21114 этап это замена распределительного вала на Нуждин 10.93, установить разрезную шестерню, настроить фазы. Вешаем сверху ресивер, заслонку 54 мм и выхлоп паук 4-2-1 с этим набором мощность двигателя составит около 100 л.с. При дополнительной доработке и фрезеровке ГБЦ, а так же впускного коллектора, получим порядка 120 л.с.

Компрессор

Еще один метод получения подобной отдачи от 116 мотора – установка компрессора РК-23-1 с давлением 0,5 бар на сток поршневую. С валом нуждин 10.63 или 10.42 результать будет получше. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на базе 2113, все это легко воссоздается на Гранте, Калине, Приоре и других автомобилях.

Внимание МАТ (18+)

8 клапанная голова позволяет поднять мощность выше 120 л.с, но вместе с этим поднимутся и затраты на ремонт двигателя ВАЗ 21116. Заметно увеличить потенциал возможно установкой 16 клапанной ГБЦ, с ресивером, заслонкой и выхлопом эти же 120 л.с. получаем легко и без потери ресурса.

Турбо

Лучшим вариантом, при установке турбины, будет переход на 16 клапанов(это делается с целью повышения КПД мотора) и тюнинговать дальше по принципу турбирования приоры. При желании построить редкий экземпляр — турбо 8 клапанов, нужно учесть, что 8V при наддуве крайне неустойчив к детонации. Итак, для постройки вам понадобятся нива поршни на 121 шатуне от 2110, приора прокладка, валы под турбо (СТИ-2.1 фаза 280 подъем 11.4, СТИ-3 11.7 фаза 288 или Нуждин 11.8 фаза 286), форсунки BOSCH 360cc, блоу офф, заслонка 54мм, ДАД+ДТВ, турбина от Фольцвагена 1.8Т под нижнее расположение. Все это настраивается онлайн, дует 1 бар и выдает около 170-180 л.с.
Есть готовые решения, киты на базе Гаретта 17, они легко надуют вам 0,5 бар и мощность подскочит до +\- 130 л.с.
Все это проделывается с любым 8 клапанным мотором, для переднеприводных Вазов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

В чем разница между двигателями 11186 и 21116?

Разработчики Волжского автозавода выпустили целый ряд силовых агрегатов для своих Лад. Двигатель 21116 начал свою жизнь с презентацией модели Гранта. Многих водителей интересует почему у мотора произошла смена индекса на 11186 и, только ли в этом разница между двигателями или есть отличия в их технических характеристиках.

Силовой агрегат 11186

Мотор с индексом 11186 компания АвтоВАЗ представила в 2011 году после модернизации поршневой системы модели 11183. Двигатель разрабатывали на основе:

1. Инжекторной версии с чугунным блоком.
2. 4 цилиндрами, расположенными в ряд.
3. Головкой с 8 клапанами.
4. Одного распредвала.
5. Ременного привода ГРМ.

В двигателе отсутствуют гидрокомпенсаторы, зазоры между клапанами требуют периодической регулировки. В отличие от своего предшественника в моторе произошли обновления в области:

• Шатунно-поршневой группе.
• Форсунках.
• Антифрикционных вставках на поршнях с современной электронной дроссельной заслонкой и впускными и выпускными коллекторами.

Модернизацией поднята мощность движка, но из-за облегчения шатунно-поршневой группы без углублений, когда ремень рвется гнутся клапана во всех случаях. В 2018 году производитель вновь стал делать поршневые лунки.

Технические особенности двигателя 21116

Выпуск 1.6 литрового и 8 клапанного мотора 21116 начался в концерне АвтоВАЗ с 2011 года. Этот силовой агрегат по конструкции:

1. Обновленная версия от 21114.
2. Сборка ШПГ взята от Federal Mogul.
3. С измененной системой охлаждения.
4. Добавленными антифрикционными вставками на поршневых юбках.
5. Новыми масляными форсунками.
6. Впускными и выпускными коллекторами.

В головке блока цилиндров произошли изменения с повышенной степенью сжатия на дополнительных точках крепления с автоматическим натяжением ремня. Вместо пропитанного текстолита стали использовать в качестве прокладки между головкой и блоком металлический материал, который усилил герметичность соединений, избавив эти участки от протекания масла. Впрыск горючего происходит с помощью нейтралитических дожигателей. Изменение индекса 21116 на 11186 связывают с поставщиком шатунно-поршневой группы. Когда АвтоВАЗ стал сам выпускать ШПГ он присвоил свой индекс двигателю.

Общие показатели между 21116 и 11186

Как двигатель с индексом 21116, так и движок 11186 имеют одинаковые показатели в отношении:

1. Экономичности.
2. Приемистости.
3. Ремонтопригодности.
4. Вибрационного и шумового уровня.
5. Легкой шатунно-поршневой группы с новыми технологиями.

У обоих движков есть одинаковые проблемы:

• С плавностью оборотов.
• Наличию стуков и шумов под капотом.
• В области электронного блока управления.
• Троения от прогара клапана.
• Остановки машины из-за заглохшего мотора.
• С поломкой термостата.
• Масляных протечек из-под клапанов.

Как Лада Гранта с мотором 11186, так и Приора с движком 21116 расходуют топливо:

• В черте городских дорог в порядке 1 литров.
• По трассе до 5,3 л.
• При смешанном проезде до 6.8 литров.

У моторов нет гидрокомпенсаторов, поэтому клапаны нужно регулировать через 15000 км. пробега. А для ШПГ необходимо исключить ударные нагрузки. Двигатели любят только качественное топливо, причиной служит высокая степень сжатия и склонность к детонациям.

В чем отличия силовых установок при сравнении

Кроме разных производителей ШПГ каждый из моторов создавался для моделей автомобилей:

1. 11186 разработали на Калину и Гранту, чтобы не было обрыва ремня сюда ставят дорогие марки типа Gates с автоматическими натяжителями и внушительными сроками службы до 200 000 км.
2. 21116 предназначен для Приоры, где стандартная шатунно-поршневая группа заменена моделью от корпорации Federal Mogul.

В двигателе 11186 из-за более облегченной ПШГ выхлопные газы перестали сталкиваться и создавать противодавление. Конструкторы внесли изменения:

• Удлинены трубы катколлекторов.
• Изменена форма цилиндров блока со схемой входа.

От подобных действий снижено сопротивление с потерями.

При обслуживании автомобилей с двигателем 21116, чтобы продлить срок эксплуатации необходимо учесть:

• Замена масла с масляным фильтром происходит через каждые 15 000 км.
• Свечи зажигания, воздушные и топливные фильтры меняют через 30 000 км.
• Охлаждающая жидкость с приводными ремнями и высоковольтными проводами подлежат замене после 90 000 км.

Автомеханики рекомендуют проводить замену масла при силовом агрегате 11186 через 10 000 км., предварительно его прогрев. Самой распространенной проблемой этого движка считаются стуки мотора из-за неотрегулированных зазоров в клапанах. Если водитель хорошо следит за этой частью, значит возникла поломка в поршнях или коренных подшипниках коленвала, а владельца ждет капремонт двигателя.

Часто в движке 21116 замечают нестабильность оборотов, появляются сбои при холостом запуске. Причина кроется в датчиках или электронике. Перегрев агрегата случается при выходе из строя термостата или вентилятора, происходит утечка жидкости охлаждения.

Новый мотор 11186 стоит 61 000 рублей. Купить 21116 можно за 58 000 рублей. На вторичном рынке находятся в продаже самые дешевые варианты обоих индексов, но выбрать приличный из них очень трудно. Обычно мастера вычищают до блеска, вышедший из строя мотор и не дают на его работоспособность гарантии. Можно подобрать уцелевший после аварии движок, но сколько он прослужит неизвестно.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Комментарии: Избранное: 0

Шаг 1

На автомобили Lada Kalina II в зависимости от комплектации устанавливают четырехцилиндровые бензиновые поперечно расположенные двигатели с водяным охлаждением и системой впрыска топлива мод. ВАЗ-21116 или ВАЗ-11186 (87 л.с.), ВАЗ-21126 (98 л.с.) и ВАЗ-21127 (106 л.с.).

Двигатели ВАЗ-21116 и ВАЗ-11186 (рис. 5.1 и 5.2), имеющие восемь клапанов в газораспределительном механизме, полностью одинаковы по конструкции и техническим характеристикам и отличаются только изготовителем шатунно-поршневой группы (у двигателя ВАЗ-21116 она импортного производства, у двигателя ВАЗ-11186 – отечественного). Они разработаны на базе двигателя ВАЗ-11183, основное отличие от которого – облегченная на 39% шатунно-поршневая группа, что за счет снижения механических потерь позволило снизить уровень шума и вибраций, уменьшить расход топлива и выброс токсических веществ и повысить ресурс не менее чем до 200 тыс. км. Помимо этого двигатели ВАЗ-21116 и ВАЗ-11186 оснащены оптимизированной системой охлаждения головки и блока цилиндров, приводом газораспределительного механизма с автоматическим натяжителем, форсунками охлаждения поршней, металлической прокладкой головки блока и увеличенной степенью сжатия (10,5 против 9,8 у двигателя ВАЗ-11183).

Шаг 2

Рис. 5.1. Продольный разрез двигателей ВАЗ-21116 и ВАЗ-11186

Шаг 3

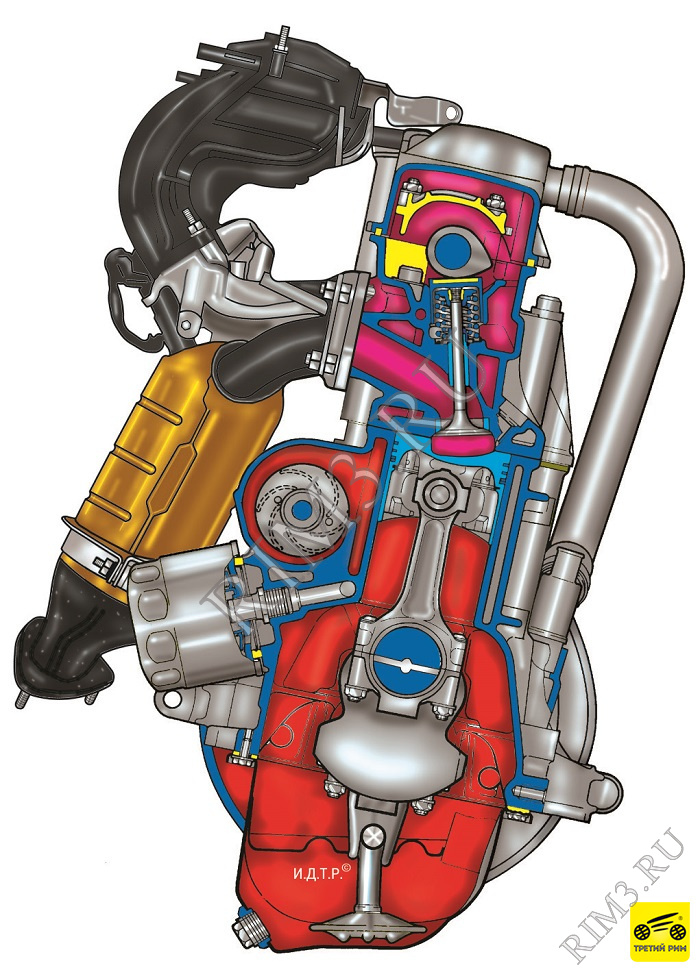

Рис. 5.2. Поперечный разрез двигателей ВАЗ-21116 и ВАЗ-11186

Шаг 4

Двигатель ВАЗ-21126 (рис. 5.3 и 5.4) имеет те же блок цилиндров, коленчатый вал и шатунно-поршневую группу, что и двигатели ВАЗ-21116 и ВАЗ-11186, но оснащен четырьмя клапанами на цилиндр, приводимыми двумя распределительными валами через гидротолкатели.

Шаг 5

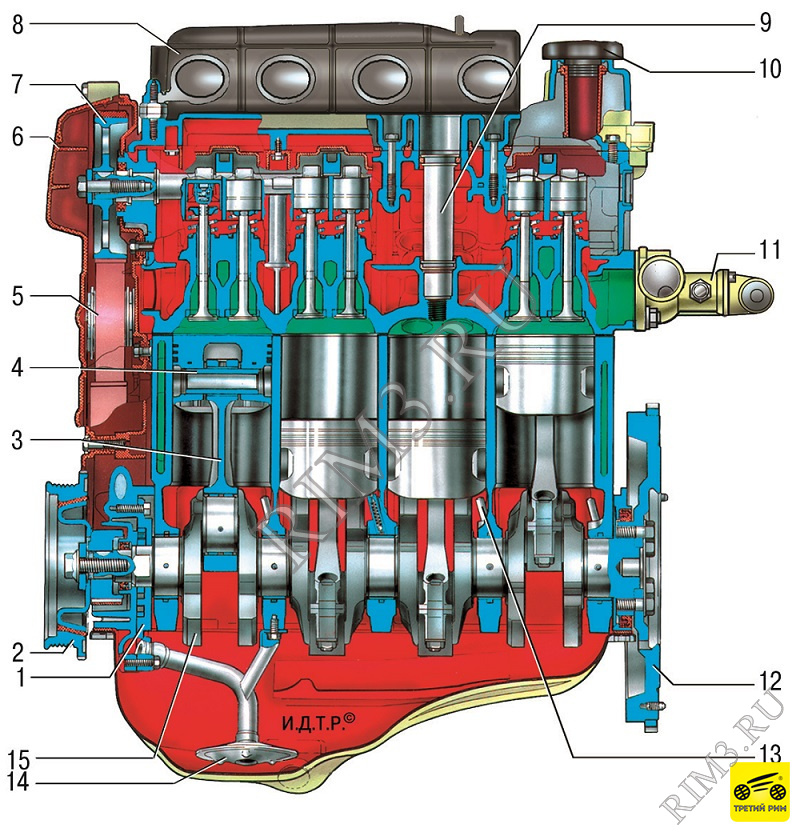

Рис. 5.3. Продольный разрез двигателя ВАЗ-21126: 1 – масляный насос; 2 – шкив привода генератора; 3 – шатун; 4 – поршневой палец; 5 – ремень привода газораспределительного механизма; 6 – крышка газораспределительного механизма; 7 – шкив распределительного вала; 8 – впускная труба; 9 – свечной колодец; 10 – крышка маслоналивной горловины; 11 – термостат; 12 – маховик; 13 – форсунка охлаждения днища поршня; 14 – маслоприемник; 15 – коленчатый вал

Шаг 6

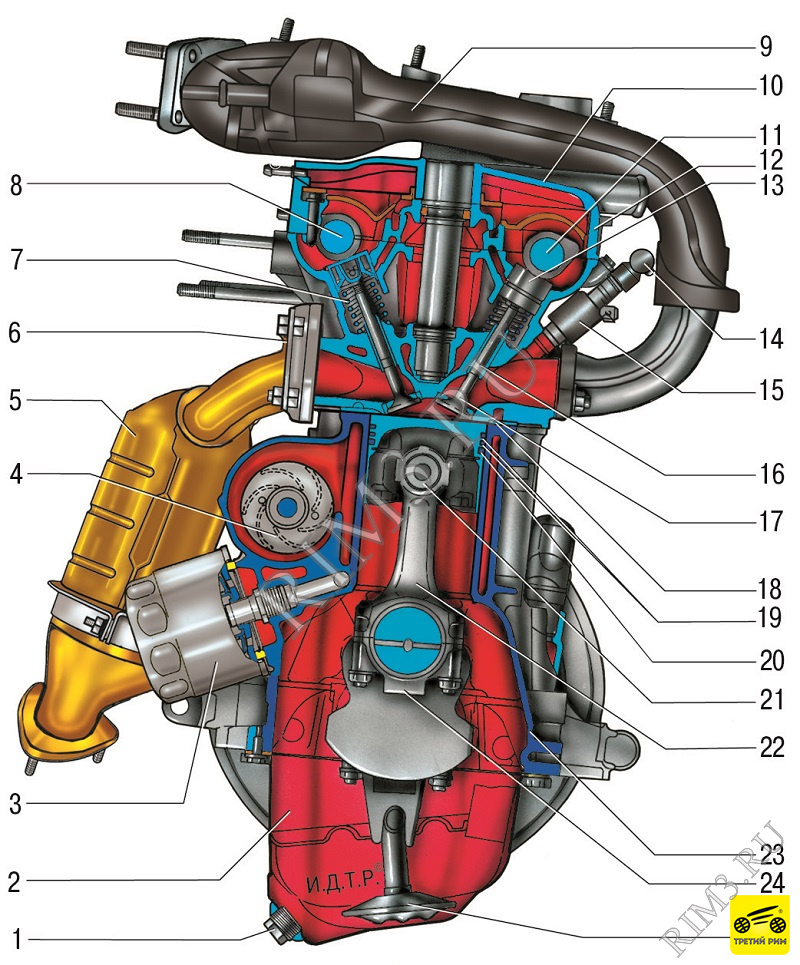

Рис. 5.4. Поперечный разрез двигателя ВАЗ-21126: 1 – пробка сливного отверстия; 2 – масляный картер; 3 – масляный фильтр; 4 – водяной насос; 5 – катколлектор; 6 – выпускной клапан; 7 – пружина клапана; 8 – распределительный вал выпускных клапанов; 9 – впускная труба; 10 – крышка головки блока цилиндров; 11 – распределительный вал впускных клапанов; 12 – гидравлический толкатель клапана; 13 – корпус подшипников распределительных валов; 14 – топливная рампа; 15 – форсунка; 16 – направляющая втулка клапана; 17 – впускной клапан; 18 – прокладка головки блока цилиндров; 19 – компрессионные кольца; 20 – маслосъемное кольцо; 21 – поршневой палец; 22 – шатун; 23 – блок цилиндров; 24 – крышка шатуна; 25 – маслоприемник

Шаг 7

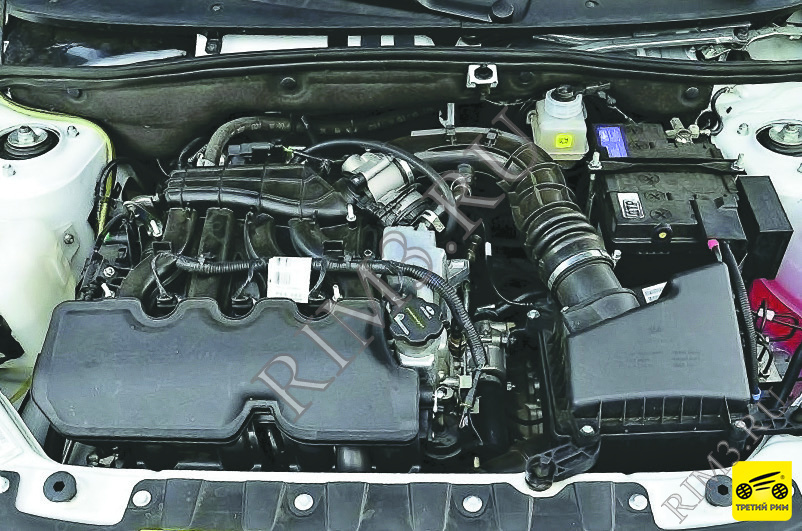

Двигатель ВАЗ 21127 разработан на базе двигателя ВАЗ-21126 (см. рис. 5.3 и 5.4) и практически одинаков с ним по конструкции. Различие – в форме и устройстве системы впуска. В конструкцию впускной трубы добавлен новый резонансный объем, отключаемый или подключаемый специальной системой заслонок в зависимости от режима работы двигателя. Такая система обеспечивает инерционный наддув, увеличивающий степень наполнения цилиндров. Кроме этого изменены калибровки электронного блока управления этим двигателем, а вместо прежнего датчика массового расхода воздуха в системе управления применен датчик абсолютного давления. Эти усовершенствования позволили увеличить максимальные показатели мощности и крутящего момента по сравнению с двигателем ВАЗ-21126, а также повысить «эластичность», что сделало автомобиль более приспособленным к условиям городского движения.

Шаг 8

Блок цилиндров 23 (см. рис. 5.4) отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.

Протоки для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформацию блока от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала, крышки которых прикреплены болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие функцию подшипников коленчатого вала. В средней опоре выполнены проточки, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевых перемещений.

Коленчатый вал 15 (см. рис. 5.3) отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибрации служат восемь противовесов, расположенные на коленчатом валу.

На переднем конце коленчатого вала установлены масляный насос 1, зубчатый шкив ремня привода газораспределительного механизма и шкив 2 привода генератора с встроенным демпфером крутильных колебаний. На заднем конце коленчатого вала установлен маховик 12, отлитый из чугуна. На маховик напрессован стальной зубчатый обод. Шатуны стальные, кованые, с крышками на нижних головках.

Шатуны изготовлены отрывным способом, что повышает их точность. В нижней головке шатуна установлены тонкостенные вкладыши, в верхнюю головку запрессована сталебронзовая втулка.

Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхних компрессионных и нижнее маслосъемное. На днищах поршней выполнены углубление под камеру сгорания и два углубления под клапаны.

Масляный картер двигателей ВАЗ-21116 и ВАЗ-11186 – стальной, штампованный, у двигателей ВАЗ-21126 и ВАЗ-21127 – отлитый из алюминиевого сплава, прикреплен болтами к блоку цилиндров снизу.

Головка блока, установленная сверху на блок цилиндров, отлита из алюминиевого сплава. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания.

В верхней части головки двигателей ВАЗ-21116 и ВАЗ-11186 установлен распределительный вал. Он вращается в опорах, выполненных в верхней части головки блока, и в двух корпусах подшипников, закрепленных гайками на шпильках, ввернутых в головку блока. В верхней части головки блока цилиндров двигателей ВАЗ-21126 и ВАЗ-21127 установлены два распределительных вала: один 11 (см. рис. 5.4) – для впускных клапанов, другой 8 – для выпускных. Валы установлены в опорах, выполненных в головке блока, и в одном общем корпусе подшипников, закрепленном болтами.

Распределительные валы отлиты из чугуна. Для уменьшения износа рабочие поверхности кулачков и поверхности под сальник термообработаны – отбелены. Кулачки распределительных валов через толкатели приводят в действие клапаны. В верхней части толкателей двигателей ВАЗ-21116 и ВАЗ-11186 установлены стальные регулировочные шайбы, подбором которых регулируют зазоры в приводе клапанов. Двигатели ВАЗ-21126 и ВАЗ-21127 оснащены гидротолкателями клапанов, которые автоматически компенсируют зазоры в приводе клапанов. В процессе эксплуатации этих двигателей не нужно регулировать зазоры в клапанном механизме.

Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие втулки, кроме того, снабжены стопорными кольцами, удерживающими их от выпадания. На направляющие втулки установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.

На каждом клапане двигателей ВАЗ-21116 и ВАЗ-11186 установлены по две пружины, у двигателей ВАЗ-21126 и ВАЗ-21127 – по одной пружине. Распределительные валы приводятся в действие резиновым армированным зубчатым ремнем от коленчатого вала.

Система смазки комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов.

Система питания состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливных шлангов. В систему питания функционально входит система улавливания паров топлива с угольным адсорбером, предотвращающая выход паров топлива в атмосферу.

Система зажигания двигателей ВАЗ-21116 и ВАЗ-11186 состоит из четырехвыводной катушки зажигания, установленной на специальном кронштейне на блоке цилиндров, свечей зажигания и высоковольтных проводов. Система зажигания двигателей ВАЗ-21126 и ВАЗ-21127 включает четыре индивидуальные катушки зажигания, установленные на крышке головки блока цилиндров, и свечи зажигания. Управляет катушками зажигания электронный блок управления (ЭБУ, или контроллер) двигателем.

Система вентиляции картера двигателя (показана на рис. 5.5 на примере двигателей ВАЗ-21116 и ВАЗ-11186) закрытая, с отводом картерных газов во впускную трубу 1 через маслоотделитель 7, установленный в крышке 6 головки блока цилиндров. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу 3 малого контура через калиброванное отверстие (жиклер) в корпусе дроссельного узла 2. На этом режиме во впускной трубе создается высокое разрежение и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу 5 большого контура в воздухоподводящий рукав 4 перед дроссельным узлом и далее во впускную трубу и камеры сгорания.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами – двух верхних боковых (правой и левой), воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.

При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление – признак сильного из носа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым – слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду – нормальное явление.

Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше конечно, этого не допускать, обращая внимание на загоревшуюся сигнальную лампу перегрева охлаждающей жидкости в комбинации приборов. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентиляторы или просто потекла охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель – он получит тепловой удар и возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему работать на холостых оборотах, тогда в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот, Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку радиатора – на перегретом двигателе гейзер из-под открытой пробки вам обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье.

Практически во всех инструкциях к автомобилю с механической коробкой передач содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях – это просто рекомендация для того, чтобы автомобиль не тронулся, если по забывчивости включена передача. Этот прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, и трогание с места начинает сопровождаться сильной вибрацией. Для того что бы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.

В данном разделе описаны работы по ремонту двигателя, доступные начинающему мастеру, такие как замена уплотнений, опор подвески силового агрегата, проверка компрессии, притирка клапанов и т.п. Помимо этого в расчете на исполнителя, уже имеющего опыт серьезных работ, описан ремонт головки блока цилиндров.

Шаг 9

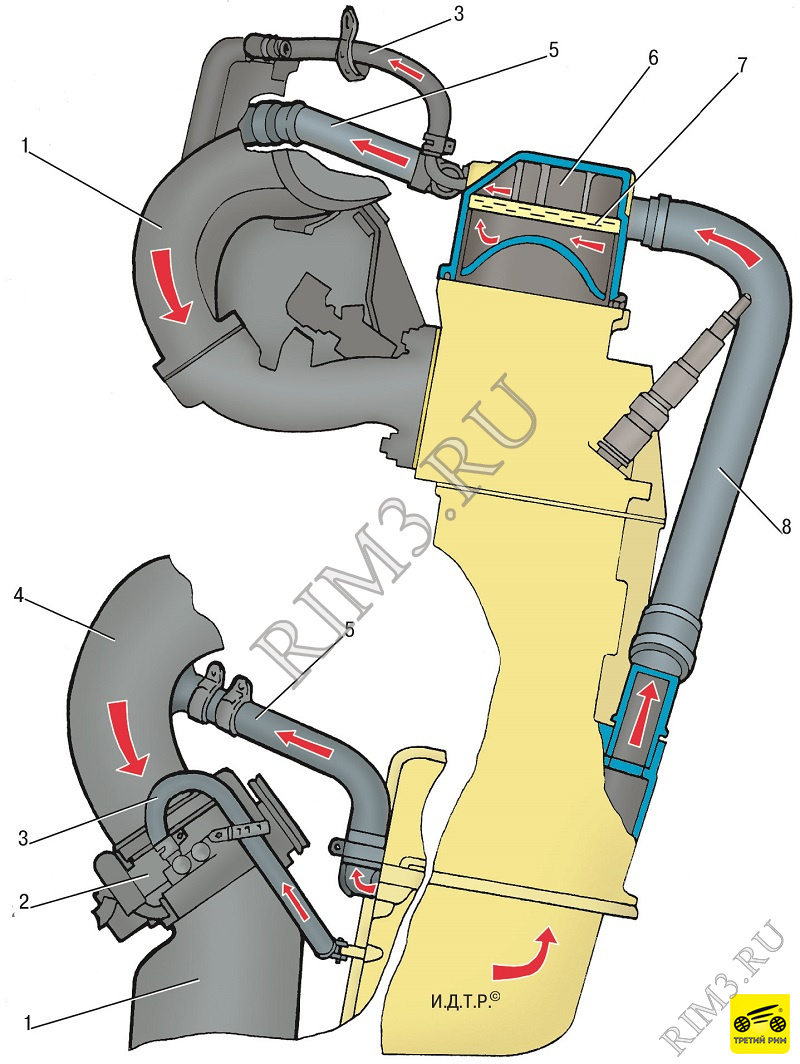

Рис. 5.5. Схема системы вентиляции картера двигателя: 1 – впускная труба; 2 – дроссельный узел; 3 – шланг малого контура системы вентиляции; 4 – воздухоподводящий рукав; 5 – шланг большого контура системы вентиляции; 6 – крышка головки блока цилиндров; 7 – маслоотделитель; 8 – вытяжной шланг
