Оптопара ОЭП-12

ОЭП-12
Оптопары резисторные.
Предназначены для ключевых и аналоговых устройств.
Излучатель оптопары представляет собой лампу накаливания, приемник фоторезистор на основе селенистого кадмия.
Используются для работы в электронной аппаратуре специального назначения.
Выпускаются в металлостеклянном корпусе для монтажа в отверстия печатной платы.
Маркируются цифро-буквенным кодом на корпусе.
Масса прибора не более 2,0 г.
Вид климатического исполнения: «УХЛ».
Категория качества: «ВП».
Технические условия:
— приемка «5» — ОЖ0.468.184ТУ.

Технические характеристики резисторных оптопар
ОЭП-12:

Наименование резисторной оптопары	Значения электрических параметров резисторных оптопар						Предельные эксплуатационные характеристики					T _ОКР
	U _ВХ (при I _вх мА)	I _{ВЫХ.КОМ}	R _{ВЫХ. Т.}	R _{ВЫХ. СВ.}	R _ИЗ	t _ВКЛ	I _ВХ	I _ВЫХ	U _ВЫХ	P _ВЫХ	U _ИЗ	T _ОКР
	В	мА	Ом	Ом	Ом	мкс	мА	мА	В	мВт	В	°C
ОЭП-12		—	1,5×10 7	400	5×10 8		20	2,0	250	25	100	-60…+55

Условные обозначения электрических параметров резисторных оптопар:
• U _ВХ. — Входное напряжение.
• I _{ВЫХ. КОМ.} — Выходной коммутируемый ток.
• R _{ВЫХ. Т.} — Выходное темновое сопротивление.
• R _{ВЫХ. СВ.} — Выходное световое сопротивление.
• R _ИЗ. — Сопротивление изоляции.
• t _ВКЛ. — Время включения.
• I _ВХ. — Входной средний ток.
• I _ВЫХ. — Выходной ток.
• U _ВЫХ. — Выходное напряжение.
• P _ВЫХ. — Выходная мощность рассеивания.
• U _ИЗ. — Напряжение изоляции.
• T _ОКР. — Диапазон рабочей температуры окружающей среды.

Характеристики, параметры, режимы работы, габаритные размеры:

ОЭП-12

Технические характеристики, даташит Скачать PDF файл

Форумы сайта «Отечественная радиотехника ХХ века»

При ремонте Вильма-104 озадачился заменой ОЭП-12

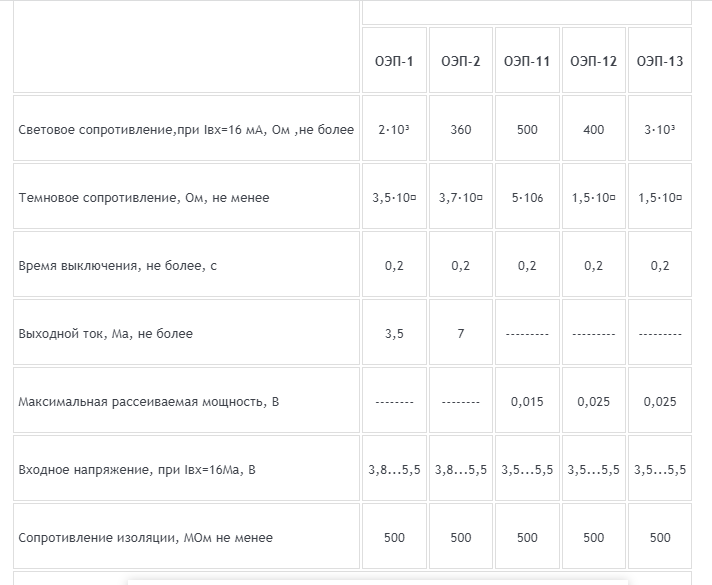

Нагуглилась таблица

И возникли вопросы:
нормируемый ток Iвх-16 мА,
Входное напряжение при этом токе: 3,5 — 5,5 в.
Умножаем одно на другое (к примеру, 4 в), получаем (0,016*4)=0,064 ватт.
И тут же читаем:
Максимальная рассеиваемая мощность 0,025 ватт.
Я считаю, что все входное — это о, типа, лампочке

Почему несовпадение в мощности? Что не так.

druz73

Vygandas Сообщения: 6751 Зарегистрирован: 20 сен 2009, 11:04 Откуда: Вильнюс, Литва Благодарил (а): 84 раза Поблагодарили: 373 раза

Re: Просветите про ОЭП-12, 13 и т.п.

27 дек 2022, 19:51
Почему несовпадение в мощности? Что не так.

Надо смотреть полный ТУ. Тут не понятно на что , на весь прибор или только фоторезистор да и при каких условиях. Посмотрел справочник , так про фоторезистор СФ2-5 и пишут 0,025Вт, а там что то подобное и применяется

Мной проверена замена ОЭП-2

Старший сержант Советской армии, в запасе

Vygandas

BillyDOS Сообщения: 3216 Зарегистрирован: 01 май 2018, 19:06 Откуда: Самара Благодарил (а): 27 раз Поблагодарили: 148 раз

Re: Просветите про ОЭП-12, 13 и т.п.

ОЭП-12 и 13 различаются в сопротивлении

Темновое и Световое сопротивление. Разница значительна

Ну, ты знаешь старую формулу: комедия — это трагедия плюс время Ты проспала немало времени. Так что, если посчитать, ты в очень забавной ситуации
Оцифровки ГДРЗ: https://audio.retro-archive.ru/

BillyDOS

druz73 Сообщения: 374 Зарегистрирован: 19 окт 2010, 20:17 Откуда: Воронеж Благодарил (а): 2 раза Поблагодарили: 3 раза

Re: Просветите про ОЭП-12, 13 и т.п.

27 дек 2022, 22:08

ОЭП-12 и 13 различаются в сопротивлении

Темновое и Световое сопротивление. Разница значительна

Об этом я в курсе! Если б по вопросу что написали.

druz73

Re: Просветите про ОЭП-12, 13 и т.п.

27 дек 2022, 20:14
27 дек 2022, 19:51
Почему несовпадение в мощности? Что не так.

Вот и вопрос: пишут, что 0,025. а, даже при близких к минимальным паспортных параметрах получается 0,064 ватт. в 3 раза больше!
А сопротивление световое очень сильно от тока зависит. и даже у ОЭП-13 всего 250 ом при 16 мА.

druz73

Re: Просветите про ОЭП-12, 13 и т.п.

27 дек 2022, 23:47
А сопротивление световое очень сильно от тока зависит. и даже у ОЭП-13 всего 250 ом при 16 мА.

Это хорошо ! Чем ниже тем луче. Мне ОЭП-2/12 ниже 100 Ом при 16мА не попадались, хуже 500 были — брак. 13 вообще то до 3КОм по пашпорту, я живьем их не пробовал
Но оптроны на вход не хорошо, шумов добавляют, но зато плавность включения дают.

Старший сержант Советской армии, в запасе

Vygandas

bluezmoon Сообщения: 10049 Зарегистрирован: 26 фев 2016, 20:45 Откуда: Ярославская обл. Благодарил (а): 1772 раза Поблагодарили: 581 раз

Re: Просветите про ОЭП-12, 13 и т.п.

Я когда искал,пробовал ОЭП-13,у них по-моему больше 1К было,не работали.Нашел ОЭП-12,на нашей ДО.

bluezmoon

IVS Сообщения: 2882 Зарегистрирован: 17 ноя 2013, 09:06 Откуда: Калуга Поблагодарили: 110 раз

Re: Просветите про ОЭП-12, 13 и т.п.

druz73 писал(а): Вот и вопрос: пишут, что 0,025. а, даже при близких к минимальным паспортных параметрах получается 0,064 ватт. в 3 раза больше!

Да все просто (выше вам уже намекали) – входные параметры относятся к лампочке, выходные – к фоторезистору.
Нельзя превышать ток через лампу (20 мА) и мощность на резисторе (25 мВт), каковая мощность зависит, ессесено, от его текущего сопротивления и приложенного напряжения.

PS. Из справочника Иванова В.И. сотоварищи (так, до кучи):

Re: Просветите про ОЭП-12, 13 и т.п.

28 дек 2022, 07:27

PS. Из справочника Иванова В.И. сотоварищи (так, до кучи):

Спасибо, все стало на свои места! В этой таблице конкретно указано, что речь идет о выходной мощности.
В моей более запутано. то есть для ОЭП-1 и ОЭП-2 ограничения указаны по выходному току. а у остальных — по выходной мощности! Ура! Логика найдена!
Кстати, никто не пробовал ОЭП-2? Они так вообще — супер подходят для Вильмы.

druz73

Re: Просветите про ОЭП-12, 13 и т.п.

28 дек 2022, 11:16
Кстати, никто не пробовал ОЭП-2? Они так вообще — супер подходят для Вильмы.

Я уже писал, пробовал, хорошо подходят. Но резисторные оптроны все сложнее достать так купил китайских фоторезисторов и лампочек СМН6-20 и все не соберусь попробовать что получится. Даже достал у знакомого протезиста гильзы для зубных коронок из нержавейки чтоб не пилить дохлые электролиты для корпуса

Оптопара ОЭП-12

Фото оптопары ОЭП-12

Гарантии: 100% гарантия качества на весь ассортимент. Продукция поставляется с первичной заводской поверкой.

Оптопара резисторная ОЭП-12 предназначена для работы в цепях постоянного и переменного токов в качестве ключевых и аналоговых элементов.

диаметр
высота

Эксплуатация

Оптимальными условиями для использования оптопары ОЭП-12 являются:

температура окружающей среды от -60 до +55°С,
относительная влажность воздуха 98% при t= +25°С.

Рис.1. Габаритные и присоединительные размеры оптопары ОЭП-12

Рис.1. Габаритные и присоединительные размеры оптопары ОЭП-12
