Замена тормозных барабанов (часть 1).
Здравствуйте господа!
В этой записи буду рассказывать про замену задних тормозов, будет изложена в 2-3 частях (1 запись не позволяет более 20 фоток).
Хотелось бы больше уделить внимание мелочам, по больше фото, бывает человек разобрал, а что как стоит и не помнит, и не сфотал… да и вообще признаюсь сам люблю читать, где много фоток…
Итак поехали !
Для замены задней тормозной системы было приобретено следующее:
— Тормозной барабан (2 шт).
— тормозные колодки комплект.
— винты крепления барабана к ступице (приобрёл 10 нужно: по одной на барабан, ну и по 2 на диск впереди).
— очиститель тормозов.
— пружины : короткая, средняя, длинная (каждой по 2 шт).
— штифт ( 4 шт).
— пластина пружинная ( 4 шт).
Расслабляем колесные гайки, домкратим пациента, ставим пенёк, или кирпичи, подкладываем доску если на кирпич, откручиваем колесные гайки, снимаем колесо, откручиваем винт, он там один, я подумал что второй сорвали шляпку, а он там один и должен быть, у меня выкрутился легко, вкручиваем болты, подбираем М6 со стандартной резьбой, 2 шт, наживили, и закручиваем по очереди, по 1-му обороту, каждый, чтоб равномерно было, и так до тех пор, пока не увидите и не поймёте что барабан начинает слазить с колодок, затем фотаем, запоминаем что за чем стоит, и какой стороной, разбираем аккуратно, чтобы не повредить пыльники рабочего цилиндра, промываем очистителем тормозов, но меньше брызгаем на пыльник, т.к. очиститель тормозов и резина не очень дружат друг с другом ( в инструкции прочитал), курим, сохнет, остальные части, те что сняли промываем от тормозной пыли, ставим пружинки все, колодки, штифты, пластины пружинные, там механизм есть зубчатый, выставляем его так, чтобы барабан крутился, но при поднятии ручника начинало притормаживать…ловим момент, надеваем барабан, закручиваем винт, и каплю масла на него, чтобы в след раз открутился.
На другой стороне делаем всё аналогично…но с пенька не спускаем…
После подтягиваем ручник это можно сделать следующим образом: если конкретно у Вас такой Пикачу как у меня, то на консоли кпп, взади есть подстаканник для задних пассажиров, поднимаем его и видим регулировочную гайку, можно рожковым накидным ключом сделать, можно болт который крепит данную консоль к кузову открутить и приподнять, и тогда трещётка с удлинителем Вам в помощь… но нужна удлиненная головка, номер не помню. К сожалению всего этого процесса не снимал, дело было летом, в машине было жарко…
И вот Вы добрались до регулировочной гайки, и крутите до тех пор пока на ручнике на 4-м щелчке не будет схватывать ручник, т.е. начинать тормозить колесо, а на 5-м полная остановка…
При этом колесо нужно крутить ( нужен помощник для этого), и авто до сих пор поднято, одна сторона… ну а если просто меняете колодки, то желательно и подвесить весь зад, для понимания и определения одинакового торможения … но это всё на глаз… в любом случае хоть более менее приближенно к тому как и должно это быть. Ну а если захотите всё дело точно определить, то динамометрический стенд Вам в помощь.(сам недавно узнал о таком).
После выставления ручника можете ставить колеса, спустить, затянуть как надо. Если есть динамометр 10 Н•м, крест накрест.Затем залазим в салон, ставим консоль на место, закручиваем, дном подстаканника прикрываем.
Вроде всё! Сам в заднюю тормозную систему залез 1-й раз в жизни.
Старался на каждом моменте останавливаться подробно, чтобы было всё понятно… может это кому то и пригодится, кто залез в первый раз!
В следующих частях будут только фото, запчастей и процесса.
Всем удачи на дорогах!
Спасибо за внимание!
Киа пиканто 2013 когда менять барабанные тормоза
Понедельник — 05 Февраля 2024 — 05:02
| Форум » KIA Picanto тех.часть (2011++) » Ходовая, тормоза, рулевое управление Picanto 2011 ++ » Пора или нет менять колодки ? (Дисковые тормоза) |
Пользователь
Сообщение отредактировал DeDie — Понедельник, 07 Сентября 2015, 18:07
| Меню форума |
Пользователь
Kia Picanto 2011г АКПП 1,2л
| Меню форума |
Пользователь
Kia Picanto EX 2007г МКПП 1,0л
‘
| Меню форума |
Незнание правил не освобождает от ответственности
Пользователь
Kia Picanto Premium 2006г АКПП 1,1л
С нашего расставания
| Меню форума |
Пользователь
Kia Picanto 2011г АКПП 1,2л
| Меню форума |
| Форум » KIA Picanto тех.часть (2011++) » Ходовая, тормоза, рулевое управление Picanto 2011 ++ » Пора или нет менять колодки ? (Дисковые тормоза) |
Установлена блокировка рекламы, содержимое сайта может отображаться некорректно, добавьте сайт Club-Picanto.ru в белый список. Участвуйте в развитии сайта.
Замена колодок KIA Picanto
Замена колодок KIA Picanto является важнейшей процедурой, без которой дальнейшие поездки представляют большую опасность. Происходит это по следующим причинам:
- произошло естественное истирание колодок;
- закончился срок службы комплектующих;
- пришел в негодность рабочий цилиндр.
Предлагаем вам оптимально быстро заменить комплектующие, провести тщательную компьютерную диагностику, проконсультировать заказчика по всем интересующим вопросам и предоставить гарантию на работу всех деталей, а также удобно оплатить все услуги!
Руководства по ремонту Киа Пиканто: замена барабанных тормозных колодок задних колес
Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние барабанные колодки UBS для KIA Picanto имеют маркировку B12-03-010.
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок уровень поднимется. Вам потребуются: ключ «на 14», отвертки с плоским и крестообразным лезвием, пассатижи и ключ для гаек колес.
- Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
- Ослабьте затяжку гаек крепления соответствующего колеса.
Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.
- Поднимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
Детали барабанного тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1, 9 – стержни опорных стоек колодок; 2, 8 – пружинные пластины; 3, 7 – тормозные колодки; 4 – распорная планка; 5 – рабочий тормозной цилиндр; 6 – пружина распорной планки; 10 – раздвижной рычаг; 11 – верхняя стяжная пружина; 12 – нижняя стяжная пружина
На автомобиле с барабанными тормозными механизмами задних колес выполните следующие операции.
- Снимите тормозной барабан тормозного механизма заднего колеса (см. «Замена тормозного барабана тормозного механизма заднего колеса»).
- Подденьте отверткой отогнутый конец верхней стяжной пружины…
- …и снимите верхнюю стяжную пружину.
- Аналогично снимите нижнюю стяжную пружину…
- …и пружину распорной планки.
- Нажмите на пружинную пластину и поверните стержень опорной стойки на четверть оборота (в любую сторону вращения).
- Снимите пружинную пластину
- …стержень опорной стойки…
- …переднюю тормозную колодку…
- …и распорную планку.
- Аналогично снимите и отведите в сторону заднюю колодку.
- Выведите из зацепления разжимного рычага задний наконечник заднего троса привода стояночного тормоза…
- …и снимите заднюю колодку в сборе с разжимным рычагом.
- Снимите стопорное кольцо Б, выньте палец В и снимите разжимной рычаг А с задней тормозной колодки.
- Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
- Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
- С помощью раздвижных пассатижей утопите поршень рабочего цилиндра. Соблюдайте осторожность, чтобы не повредить защитный чехол поршня.
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
- Установите новые колодки и все детали в порядке, обратном снятию.
- Вставьте отвертку с плоским лезвием в отверстие ступицы. Сдвиньте регулировочное устройство вправо до полного расторма-живания колодками барабанного тормоза.

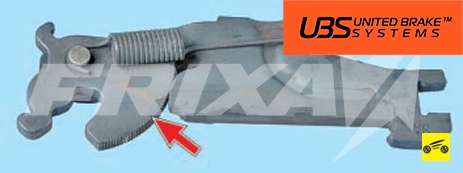

Так выглядит регулировочное устройство на распорной планке.
- Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
- Аналогично замените тормозные колодки тормозного механизма заднего колеса с другой стороны.
- После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
