Как подключить камеру к видеорегистратору?

Оборудование для видеонаблюдения становится все доступнее, и приобрести его можно даже через интернет. Для тех, кто уже приобрел камеры видеонаблюдения или только планирует их приобрести, встает вопрос «Как же подключить, это чудо инженерной мысли?». В данной статье мы рассмотрим как подключить камеру к видеорегистратору.

Начнем с выбора кабеля. В качестве кабеля для видеонаблюдения можно использовать как стандартные для этого кабели КВК и ККСВ, так и витую пару. Главное отличие ККСВ от КВК кабеля это-то, что у первого сигнальный кабель и жилы на питания находятся в раздельной оплетке, а у второго в общей.

ККСВ КВК Витая пара

Витая пара хоть и предназначена для прокладки сети Ethernet, так же может использоваться и для подключения аналоговых камер. Но в данном случае нам понадобиться так называемый «приемопередатчик по витой паре», выглядит он вот так:

Нужен он, потому что витая пара не предназначена для передачи видеосигнала, тем более на большие расстояния. И так мы выбрали кабель, остановим свой выбор на КВК.

Обычно у современных камер уже есть подготовленные разъемы для более удобного монтажа. По — этому нам понадобиться только, подключить соответствующий коннектор на оба конца кабель, в нашем случае это BNC.

Современная аналоговая камера видеонаблюдения

BNC бывают нескольких типов: под обжим, с клеммной колодкой, под винт и накручивающиеся. Рассмотрим каждый тип.

	Коннектор с клеммной колодкой прост в использовании, крепление осуществляется двумя винтами. Обе клеммы промаркированы «+» и «-». Центральная жила сигнального кабеля подключается к «+», а оплетку скручиваем и подключаем к «-».
	Перейдем к креплению «под винт», это тип отличается простотой и довольно популярен. Центральная жила зажимается винтом в центре конструкции, а оплетка отгибаем назад и зажимается лепестками.
	Накручивающиеся коннектор обычно состоит из двух частей. Это так называемый F-разъем и переходник F-BNC. F-разъем крепится на кабель путем накручивания отогнутой назад оплетки, чтоб хорошо затянуть можно использовать пассатижы, главное не перестараться. Вторая часть закручивается сверху на зачищенную центральную жилу. отгибаем назад, и зажимается лепестками сигнального кабеля подключается к «+», а оплетку скручиваем и подключаем к «-».
	Крепление под обжим, пожалуй, самое надежное из представленных, но для его потребуется специальный обжимной инструмент.

Так как у меня нет обжимного (как и у многих, а покупка его дополнительные затраты), я выбрал более простой вариант «под винт». Зачищаем кабель для подключения BNC, закрепляем центральную жилу винтом, а оплетку отгибаем назад на изоляцию и зажимаем лепестками. Не забываем, предварительно одеть колпачок на кабель. И еще на что стоит обратить внимание, так это на то что бы «волосок» с оплетки не попал и не замкнулся с центральной жилой.

Для подключения питания у КВК кабеля есть две жилы соответственно «+» и «-». Для подключения кабеля питания используются DC разъемы (папа). Вопрос питания подробно мы затронем в следующей статье, а пока смотрим, что у нас получилось.

И так подключив на оба конца кабеля BNC, нам остается лишь подключить кабель видеонаблюдения к камере и видеорегистратору к BNC разъемам VDEO-IN. Вставив, поворачиваем разъем до фиксации. И если все условия соблюдены и на камере есть питание, то на экране мы увидим картинку с нашей свежее подключенной аналоговой видеокамеры.

BNC-коннектор

BNC-коннектор , иногда просто BNC – это разъем для подключения на конце коаксиального кабеля с сечением до 8 мм в диаметре и волновым сопротивлением от 50 до 75 Ом.

Такие кабели используются для соединения между собой радиоэлектронных устройств, в том числе для построения локальных вычислительных сетей типа Ethernet.

BNC был создан еще в 1940-х годах, однако, он по-прежнему считается одним из самых надежных способов соединения передающих и принимающих устройств. Надежность их выражается в том, что они позволяют уверенно закрепить коаксиальный кабель, чтобы избежать каких-либо потерь при передаче сигнала. Более того, на рынке существуют даже коннекторы, отделанные золотом или серебром, что позволяет предотвратить окисление разъема и снизить сопротивление (а равно и потери сигнала, измеряемые в децибелах).

BNC-коннекторы различаются по форме и по способу фиксации кабеля непосредственно с коннектором. По внешнему виду (форме) коннекторы делятся на два вида – прямой и угловой. Названия говорят сами за себя. Отдельно стоит сказать об угловом коннекторе. Несмотря на то, что его форма чуть более сложная, это превращается в преимущество в некоторых ситуациях работы с техникой, например, когда устройство находится близко к стене, или когда нам нужно, чтобы сам кабель располагался максимально близко с передающим или принимающим сигнал устройством. Также нужно сказать, что угловой коннектор не обязательно должен иметь угловую форму – когда нам нужно передать сигнал с одного устройства, например, сразу на два других, мы можем использовать коннектор Т-образной формы. Что же касается способа соединения передающего кабеля с BNC-коннектором, то таких способов существует всего три: пайка, накрутка (резьбовое крепление) или обжим деталей разъема на кабеле. Если вдаваться в технические детали, то нужно сказать, что иногда классифицируют типы BNC-коннекторов:

• BNC – Стандартный вариант с припайкой или обжимом на конце кабеля.
• BNC-F – Коннектор с резьбовым креплением (почти каждый из нас работал c BNC-коннектором, даже если не знал названия; те, кто работал с коннектором, имеющим резьбовое крепление, подтвердят, что этот вариант самый удобный для пользователя).
• BNC-T – Тот самый ранее упомянутый коннектор Т-образной формы. Он может быть предназначен, например, для соединения сетевого кабеля с сетевой платой компьютера в локальных сетях.
• BNC-I (или BNC-баррел) – Коннектор, применяемый в тех случаях, когда нам нужно соединить между собой два отрезка коаксиального кабеля, в отличие от ситуаций, когда мы соединяем кабель непосредственно с устройством приема/передачи сигнала.

Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

КОНТАКТЫ

LAN тестер LT-100

ЗВЗ Алексеевская НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

АВТ Автозаводская НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

АЛТ Алтуфьево НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

БАЛ г. Балашиха НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ВРН г. Воронеж НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ДОЛ г. Долгопрудный НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ЗЕЛ г. Зеленоград НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

КАШ Домодедовская НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

КОР г. Королев НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

БОЛ Королев (Болшево) НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

КРА г. Красногорск НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ЛЮБ г. Люберцы НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

МАР Марьино НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

МЫТ г. Мытищи НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ОДН г. Одинцово (ВНИИССОК) НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ОМС г. Омск НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

РЕУ г. Реутов НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

РКС б-р Рокоссовского НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

САР г. Саратов НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

СТР Строгино НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ТВР г. Тверь НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ТЕП Теплый Стан НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ХИМ г. Химки НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ЮГЗ Юго-Западная НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

ЯНГ Академика Янгеля НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

РЕГ В других городах НЕТ Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.

HI1048P рН-электрод (CPS), разъемы BNC + Pin

HI1048P представляет собой заполняемый рН-электрод со стеклянным корпусом и рукавной диафрагмой с разъемом BNC и pin соединением. Pin разъем используется для включения функции проверки CAL настольных приборов HI2221, HI2222 и HI2223.

Бесплатное обучение Использованию прибора

Сервисное обслуживание Диагностика, калибровка, поверка, расходные материалы

Доставка по РФ Транспортная компания, самовывоз, транспорт нашей компании

Описание

Оплата

Доставка

Сервис

Этот электрод оснащен двойным солевым мостиком, технологией системы предотвращения засорения Hanna (CPS ™ ) и сферической мембраной, изготовленной из стекла общего назначения. Этот рН-электрод идеально подходит для винного сусла и сока из-за высокого содержания в них твердых частиц, которые могли бы засорить стандартный рН-электрод общего назначения. В HI1048P используется стекло общего назначения (GP), сферическая колба, стеклянный корпус, рукавная диафрагма с технологией CPS ™ , двойной солевой мостик и многоразовое использование 3,5 м KCl, что делает его идеальным для винного сусла, сока и других образцов с высоким содержанием твердых частиц.

Особенности:

• Стекло общего назначения. Стекло общего назначения, как следует из названия, это стандартное стекло для решения наиболее общих задач. pH электрод, изготовленный из стекла общего назначения имеет сопротивление 100 МОм при 25°C и подходит для измерения рН образцов комнатной температуры. HI 1048B подходит для измерений в образцах от 0 дo 60°C.
• Сферическая мембрана. Конструкция мембраны сферической формы обеспечивает широкую площадь контакта с измеряемым образцом. Это обеспечивает более быструю реакцию электрода при более высокой степени стабильности.
• Рукавная диафрагма CPS. Система предотвращения засорения (CPS) — новое слово в измерении рН образцов с высоким содержанием взвешенных частиц. В обычных рН электродах используется керамическая мембрана, которая быстро загрязняется при работе с образцами с высоким содержанием взвешенных частиц, такими как винное сусло и соки. Если диафрагма забьется, то электрод перестанет функционировать. Для предотвращения засорения в технологии CPS используется проницаемое стекло и рукав из фторопласта. Проницаемое стекло обеспечивает необходимый ток электролита, а фторопластовый рукав отталкивает взвешенные частицы. В результате, pH электроды с технологией CPS служат до 20 раз дольше, по сравнению с обычными электродами.

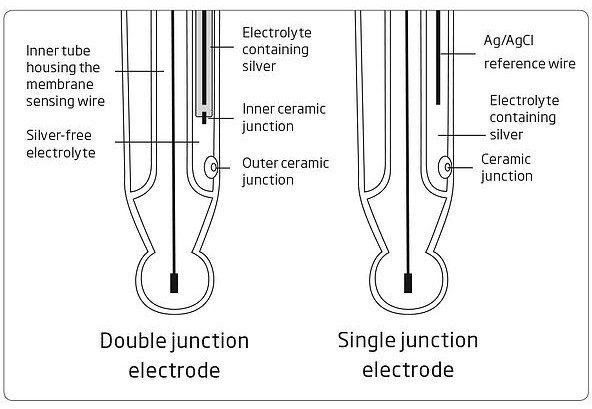

• Двойной солевой мостик. В электродах с двойным солевым мостиком электрод сравнения имеет дополнительное окружение. Электролит во внутреннем отделе, в котором находится проволока электрода сравнения, содержит ионы серебра. Электролит вне этого отдела не содержит серебра. Конструкция электрода с двойным солевым мостиком предполагает, что серебро из электрода практически не попадает в раствор. Такая конструкция позволяет проводить измерения в тех случаях, когда присутствие ионов серебра в образце нежелательно или же возможно образование осадка и засорение диафрагмы, например, в образцах, содержащих сульфиды. Засорение диафрагмы приведет к дрейфу показаний.
• Заполняемый электрод. HI 1048Р — заполняемый электрод. Для рН электрода с двойным солевым мостиком для заполнения используется 3,5М раствор KCl. Этот раствор не содержит серебра в отличие от электрода с одинарным солевым мостиком. Отсутствие серебра предотвращает образование осадка на солевом мостике и его засорение. Засорение солевого мостика приводит к дрейфу экспериментальных данных.
• Стеклянный корпус. Стеклянный корпус идеален для лабораторного применения. Стекло стойко к различным агрессивным средам и легко очищается. Стеклянный корпус также способствует быстрой теплопередаче на внутренний электрод сравнения. Напряжение, генерируемое электродом сравнения, зависит от температуры. Чем быстрее электрод достигает равновесия, тем стабильнее потенциал электрода сравнения.
• BNC + Pin соединение. HI1048P имеет BNC и pin соединение. BNCразъем универсален в том смысле, что его можно использовать с любым рН-метром, имеющим разъемный вход датчика BNC. Контактный разъем используется для включения функции CAL Check на следующих настольных рН-метрах; HI122, HI123, HI221, HI222, HI223, HI2221, HI2222, HI2223.

В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать. Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях также, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.

Технические характеристики:

• Электрод сравнения: двойной, Ag/AgCl;
• Диафрагма/скорость истечения: CPSTM;
• Электролит: KCl 3.5M;
• Максимальное давление: 0.1 бар;
• Диапазон pH: 0 до 12;
• Рекомендуемый диапазон применения: -5 до 60°C (23 до 140°F) — LT;
• Форма мембраны: куполообразная (диаметр: 8 мм);
• Длина корпуса/Общая длина: 120 мм/175.5 мм;
• Температурный датчик: только для DIN;
• Усилитель: только для DIN;
• Материал корпуса: стекло;
• Кабель: коаксиальный; 1 м (3.3’);
• Применение: соки, сусло, вино;
• Разъем: BNC + pin*;
• Замечание: * для pH метров с CAL Check™ системой.
