Приемник «Рига — Т 689» представляет собой девятиламповый супергетеродин настольного типа, предназначенный для приема широковещательных радиостанций и для воспроизведения граммофонной записи с помощью адаптера и питанием от сети переменного тока 110, 127 и 220 в.

По своей мощности, избирательности и прочим данным приемник «Рига — Т 689» предназначен для индивидуального и коллективного пользования.

«Рига — Т 689» выпускался с 1946 года Рижским радиозаводом.

Аббревиатура «Т 689»:
Т — по номенклатуре завода «сетевой»;
6 — выпуск 1946 года;
8 — число одновременно действующих настроенных контуров ВЧ и ПЧ;
9 — число электронных ламп (включая индикатор настройки и кенотрон).

Интересен следующий факт, что шасси приемника «Рига — Т 689» стояло на вращающемся постаменте в Политехническом музее, по крайней мере, в 1946 году, на момент выхода статьи об этом устройстве в журнале «Радио».

«Рига Т-689» имеет следующие каскады:

1. Смеситель на лампе 6Л7, а позднее — на лампе 6А7 (старое название — 6SA7).
2. Гетеродин на лампе 6С5С (старое название 6С5).
3. 1-й каскад усиления промежуточной частоты на лампе 6К7.
4. 2-й каскад усиления промежуточной частоты на лампе 6К7.
5. Детектор и АРУ на лампе 6Х6С (старое название 6X6).
6. Предварительный УНЧ на лампе 6Ж7.
7. Оконечный усилитель на лампе 6Л6, а позднее — на лампе 6П3С (старое название 6П3).
8. Оптический индикатор настройки на лампе 6Е5С (старое название 6Е5).
9. Выпрямитель на лампе 5Ц4С.

Принципиальные схемы радиоприемников «Рига — Т 689» разных годов выпуска имели некоторые отличия, поэтому при восстановлении приемника обязательно следует обращать внимание на год его выпуска.

Кроме основных диапазонов волн: длинных, средних и коротких волн, в радиоприемнике имеются еще два растянутых коротковолновых поддиапазона: 16 и 19 метров. Наличие двух дополнительных растянутых поддиапазонов в наиболее насыщенных станциями участках коротковолнового диапазона создает большие удобства для приема значительного количества таких коротковолновых вещательных станций, которые на приемниках без растягивающих устройств выделяются с трудом.

В радиоприемнике применен оптический индикатор настройки, который дает возможность удобно произвести точную настройку.

В радиоприемнике, кроме ручной, применена автоматическая регулировка громкости. Приемник автоматически регулирует громкость, чем в значительной степени уничтожает неприятное усиление и ослабление звука, вызываемое явлением замирания (фединг-эффект), особенно заметным при приеме станций коротковолнового диапазона.

В приемнике применен четырехступенчатый регулятор тона.

Антенный вход приемника «Рига — Т 689» дает возможность вести прием как на антенну, так и на осветительную сеть. Если штепсельная ножка ввода антенны не вставлена в антенное гнездо приемника, то это гнездо пружинным контактом через разделительный конденсатор соединяется с осветительной сетью и прием, следовательно, ведется на осветительную сеть. При вставленной в гнездо штепсельной ножке ввода антенны осветительная сеть автоматически отключается.

Важно! Если присоединить антенну без штепсельной ножки, вставив в антенное гнездо конец антенного провода, то контакт не будет отжат и осветительная сеть останется присоединенной ко входу приемника.

На задней стороне шасси приемника размещены гнезда «антенна», «земля» и адаптерные гнезда.

Приемник «Рига — Т 689» имеет пять диапазонов волн. Желаемый диапазон включается при помощи рукоятки, расположенной по правой стороне приемника. При вращении рукоятки в окошечке на правой стороне шкалы показываются цифры, указывающие включенный диапазон, причем цифры соответствуют:
I — длинным волнам — 685 — 2120 м (438 — 141,5 кгц)
II -средним волнам — 185 — 588 м (1622 — 510 кгц)
II — коротким волнам — 22,4 — 75,7 м (12,27 — 3,96 мгц)
IV -растянутой группе 19 м 19,31 — 20,11 м (15,53 — 14,94 мгц)
V — растянутой группе 16 м 16,53 — 17,28 м (18,10 — 17,38 мгц)
Q — воспроизведению грамзаписи.

Общие технические данные приемника «Рига — Т 689»

Средняя чувствительность приемника: 100 микровольт при — 0,5 ватта выходной мощности.
Избирательность приемника: 50 децибел при расстройке 10 килогерц.
Выходная мощность 5 ватт при коэффициенте искажений до 10%.
Полоса пропускаемых частот при неравномерности +- 6 дб охватывает диапазон примерно от 45 до 4000 гц.
В приемник вмонтирован динамик с повышенными акустическими данными.
Потребляемая мощность: 105 ватт.
Лампочки освещения: 6,3 вольт, 0,25 ампера

Размеры и вес приемника:
а) без упаковки: 585 x 415 x 315 мм — 25 кг;
б) с упаковкой: 650 x 470 x 390 мм — 28 кг.

Принципиальная схема приемника «Рига Т-689»
Приводимая схема соответствует приемникам, выпускавшимся со второй половины 1947 года.

Схема и данные обмоток силового и выходного трансформаторов приемника «Рига Т-689»

Расположение ламп и деталей на шасси приемника «Рига Т-689»

1 — конденсаторы переменной емкости; 2 — катушки входных контуров; 3 — 1-й ФПЧ; 4 — 2-й ФПЧ; 5 — электролитические конденсаторы; 6 — силовой трансформатор.

Страница создана . 01.10.2001 21:15:34
Последнее изменение . 05.02.2024 03:58:05
Последнее обращение . 04.02.2024 00:00:23
Показов страницы с 09.07.2003 10:45:02 . 25235

Тема: Радиола Октава Горьковского завода. Разбираемся, восстанавливаем.

UT1LW вне форума

Цитата Сообщение от RA3PKJ Посмотреть сообщение

Знатный подарок. Повезло.
Точно. Крутил такой в детстве у друга. Крутил и «Рига Т689», тоже вещь, это к слову.

Вячеслав, ex UT5TX.
07.11.2018, 22:23 #62

Aleksiy вне форума

Регистрация 13.06.2015 Адрес город Китеж, Нижегородчина Сообщений 1,268 Позывной RA3TKH

Цитата Сообщение от Ястребов Посмотреть сообщение

мне сегодня один хороший человек задарил вот это приемничек.

Присоединяюсь к поздравлениям и завидую «белой завистью» !
ВЕЩЩ!
Сам мечтаю о чем-либо подобном: «окталке» максимального класса; ну да мечтать не вредно. Жалко только, что этот приемник ужЕ со «стандартизированным и» КВ диапазонами. А у ранних послевоенных встречались КВ диапазоны до 15-19МГц «вверх», да часто с непрерывным диапазоном, да нередко с 1,6-2МГц «снизу» .

Сохранность похоже, хорошая. Восстановимо!

07.11.2018, 22:42 #63

Stalker вне форума

Регистрация 28.06.2005 Адрес ЮФО Сообщений 550 Записей в дневнике 6 Позывной UD6AHG

Цитата Сообщение от Aleksiy Посмотреть сообщение

Сам мечтаю о чем-либо подобном: «окталке» максимального класса; ну да мечтать не вредно.

ТПС поищите, ещё встречаются, правда нет антуража старого радио конечно, но звук вполне себе «аутентичный»

07.11.2018, 22:52 #64

Ястребов вне форума

Регистрация 01.10.2016 Сообщений 1,396

Цитата Сообщение от Stalker Посмотреть сообщение

ТПС поищите

у меня и ТПС-54 лежит, рабочий, давно не слушал правда, но там верньер немного подправить надо, иногда начинает туговато прокручиваться.

07.11.2018, 23:38 #65

ки-13 вне форума

Регистрация 29.02.2012 Адрес Подмосковье Сообщений 525 Позывной RU3DVD

С ТПСом если по эксперементировать, можно достичь хороших результатов. Пример-крайний восстановленный мною ТПС-58 1961г.в. Заменён родной ТС (задымил на 2-ой день) на новый ТАН. Т.к. возросли токовые показатели по анодному питанию и особенно по накалу взял и поставил вместо 6П6С рядом лежащую «длинную» чешскую EL34. Искажения на максимале практически ушли, да и громкости прибавилось. Прослушивал на 4ГД-28 , понравилось. Ну а если использовать простую деревенскую тумбочку под динамик, то тогда вообще песня.
Видео взято как пример акустической системы.

Последний раз редактировалось ки-13; 07.11.2018 в 23:44 .

Спасибо от Boris.., dinatron, Hans03, UT1LW
08.11.2018, 00:12 #66

Boris.. вне форума

Регистрация 17.08.2013 Адрес Czechy, JO70AQ Сообщений 1,978 Записей в дневнике 1 Позывной OK9ZBA

Цитата Сообщение от ки-13 Посмотреть сообщение

если использовать простую деревенскую тумбочку под динамик, то тогда вообще песня.
Видео взято как пример акустической системы

акустическая деревенская тумбочка — конкретный зачёт.

10.11.2018, 20:13 #67

Aleksiy вне форума

Регистрация 13.06.2015 Адрес город Китеж, Нижегородчина Сообщений 1,268 Позывной RA3TKH

Октава (продолжение-10. 07-10 Ноября 2018г.)
Я продолжаю думать про УНЧ ламповых аппаратов, но не про выходные каскады. Многие сравнивают «обычные» УНЧ приемников с УНЧ ламповых магнитофонов, восхищаясь относительными характеристиками и схемотехникой магнитофонных УНЧ. Считаю, что само такое сравнение СОВЕРШЕННО не правомерно. Основное различие в типичных уровнях (входного) сигнала и вызванной этим кардинальной разнице в ОТНОСИТЕЛЬНОМ уровне помехи. Допустим, в приведении ко входной цепи на УНЧ наводится помеха (или собственный шум) уровнем 1 мВ. Если это типичный УНЧ для приемника – то «обычный» уровень входного сигнала УНЧ, приходящий с детектора, составит около 100мВ. Тогда, соотношение сигнал/помеха получается около 40дБ – такое возможно вполне комфортно и качественно слушать, для АМ тракта это просто великолепно, для ЧМ тракта возможно несколько «слабовато». А теперь возьмем типовой уровень сигнала с магнитной головки (специализированной «ламповой» ГВ) – он всего около 3 мВ. Тогда, для помехи в 1мВ соотношение сигнал/помеха получается всего около 10дБ – такое слушать практически невозможно, это будет ужЕ даже на грани разборчивости речи. Поэтому решения, которые хороши и достаточны для «обычных» УНЧ совершенно «не катят» для специализированных; а решения для специализированных могут быть жестоко избыточными и слишком «дорогими» (не оправданными!) для «обычных» УНЧ. Хотя, «культовая» специализированная лампа 6Ж32П, используемая в МШУ УНЧ магнитофонов, может конечно быть востребована и в приемниках, но только если ламповый приемник прямого преобразования делать . А вот настоящим, качественным и массовым магнитофонам и ЭПУ собственно дали жизнь именно и только хорошие малошумящие транзисторы…

Рассматривал монтаж линейного тракта Октавы и нашел одну странность. Сначала думал, что показалось, но посмотрел внимательно принципиальную схему – оказалось, это действительно так: для экранных сеток 6И1П и 6К4П сделана единая совмещенная цепь питания. Они питаются через единый резистор 15кОм (R11 на схеме) и имеют один на двоих блокировочный конденсатор 0,05мкФ (С42 на схеме). Конденсатор я сейчас поставил современный пленочный 0,047, накоротко на панельке 6И1П, а между панельками 6И1П и 6К4П соединение сделано монтажным проводом (сантиметров 8) и на панельке 6К4П цепь накоротко по ВЧ ни чем не заблокирована. Непорядок! Поставил и на панельке 6К4П современный пленочный конденсатор 0,047. Прием вроде-бы стал чуть лучше, но пока ни чего не измерял. Стал «играть» кареткой раздвижки контуров ПЧ АМ в первом блоке ПЧ ДПФ и нашел, что максимальный Ку достигается при некотором среднем положении каретки, при этом полоса пропускания ПЧ АМ «нормальная», она составляет около 8-10кГц. А дальше стал практически «на шару» первый раз смотреть входные приемные параметры. Оказалось, что в диапазоне КВ-1 укладка гетеродина практически правильная (пределы перестройки по входному сигналу при верхней настройке гетеродина 8,8-12,6МГц); сопряжение есть и ушло оно весьма несильно. Одним только подстроечным конденсатором (сердечники катушек так пока и не доступны для регулировки) подстроил сопряжение в точке на 12,0 МГц, проверяю по диапазону – вполне держится. Чувствительность по диапазону довольно равномерная и составляет около 35-50мкВ (37мкВ на 12,0МГц по критерию «1В»), подавление зеркального канала (185мкВ для «1В» — 14дБ) тоже в общем нормальное и равномерное по диапазону. Но вот на нижней части (по частоте) диапазона явно есть замыкание пластин КПЕ – скрежет, а потом чувствительность очень сильно падает, но гетеродин не «гаснет». А вот на более низкочастотном диапазоне КВ-2 дело хуже: еле удается «уложить» гетеродин в точку «сверху» подстроечным конденсатором (верхний предел перестройки получается около 7,7МГц, и это при максимальной емкости подстроечного конденсатора гетеродинного контура); наверху диапазона точное качественное сопряжение только одним подстроечным конденсатором удается настроить, но оно сохраняется только в относительно узкой полосе (около 100-200кГц на частотах 7-7,5МГц), но правда чувствительность в полосе настройки достигает около 5-9мкВ (5мкВ на 7100кГц при точной настройке сопряжения на этой частоте!) и подавление зеркального канала в точке сопряжения около 28-33дБ (220мкВ для «1В» — это около 32дБ на 7100кГц. ). А на частотах около 6 МГц при этом чувствительность резко падает и становится хуже 200-500мкВ (а ниже – и ещё меньше!), настройка подстроечным конденсатором входного контура вообще не получается, а подавление зеркального канала не более 10дБ и стремится к равной. А на частотах ниже 5,5МГц, как начинаются замыкания пластин КПЕ – гетеродин вообще «гаснет». Но в целом уже видно, что КВ-1 удастся и так настроить, и получить приличные параметры. А вот для КВ-2 надо бы расходить подстроечники катушек; и вообще есть такое впечатление, что коммутация КПЕ ко входному контуру в этом диапазоне отсутствует – разорвана где-то цепь КПЕ.

Подогнул пластины КПЕ и устранил замыкания. Проверил после подстройки опять диапазон КВ-1: перестройка в пределах 8,8-12,6МГц, в районе 12МГц чувствительность около 35-40мкВ селективность по зеркальному каналу около 14 дБ; в районе 9МГц около 40-50мкВ и около 20 дБ – а ведь практически есть сопряжение по всему диапазону ! А вот на более нижнем диапазоне КВ-2 получился «нежданчик» — стал опять всё проверять (оказалось действительно, что подстроечным конденсатором входного контура удается настроить сопряжение в верхней части диапазона – на частотах 7000-7500кГц, чувствительность тут получается действительно около 5 мкВ а селективность по зеркалке – за 30дБ). Но стал сдвигать настройку приемника ниже, и искать сигнал генератора. И оказалось, что ниже 7МГц чувствительность действительно катастрофически падает, а перестройка (гетеродина приемника) возможна всего до входной частоты около 5,5МГц с ужЕ «переворачиванием» уровня приема прямого и зеркального каналов! После этого я долго рассматривал все контура и цепи коммутации – надеялся найти видимое повреждение. А в этом приемнике переключатели стоят ну чрезвычайно неудобно – между шасси и гетенаксовой платой контуров, доступа к ним практически нет, да и просто рассмотреть их почти не получается… Повозился ещё с кисточкой и пылесосом «размывая» грязь… Потом стал пристально рассматривать все цепи, имеющие отношение к гетеродинному контуру диапазона КВ-2 (именно тут где-то «собака порылась»). И нашел, что в точке подключения КПЕ и «педдингового» конденсатора 240пФ (что для НЧ диапазонов) торчит какой-то жесткий проводник, который ни куда не идет! Добыл в интернете фото этой части монтажа приемника и нашел, что тут должен стоять большой слюдяной конденсатор («квадратный»), которого у меня в приемнике не наблюдается. Полез в принципиальную схему и легко определил, что у меня отсутствует «педдинговый» конденсатор для диапазона КВ-2 номиналом 4700пФ – это явно он (С28 на схеме)! А в его отсутствие гетеродинная секция КПЕ подключается к контуру только через конденсатор намного меньшей емкости – это объясняет наличие сопряжения только в узкой полосе в верхней части диапазона (где емкость самого КПЕ мала, и такое последовательное включение её не сильно уменьшает) и невозможность перестройки гетеродина на низкие частоты заданного диапазона (банально не хватает емкости контура при таком последовательном включении). Начинаю копаться в своих закромах – нет нужного конденсатора, но с большим трудом удалось найти такой на радиорынке. Устанавливаю конденсатор 4700пФ на место. Включаю приемник – а всё работает: появился «правильный» диапазон перестройки на диапазоне КВ-2, и сопряжение на нем в общем, есть. Но поскольку диапазонные цепи контуров все-таки частично «совмещенные», начал с установки укладки и сопряжения на диапазоне КВ-1. После довольно долгой настройки и оптимизации обоих КВ диапазонов окончательно получились следующие параметры на КВ-1: общий диапазон перестройки 8,8-12,35МГц, на 9,0МГц чувствительность около 30мкВ а селективность по зеркалке около 19дБ, на 12,0МГц чувствительность около 14мкВ а селективность по зеркалке около 21дБ; при измерениях иногда даже слабо были слышны вещательные станции «на проводах». На КВ-2: общий диапазон перестройки 3,75-7,5МГц, на 4,0МГц чувствительность около 12мкВ а селективность по зеркалке около 34дБ, на 5,0МГц чувствительность около 15мкВ а селективность по зеркалке около 30дБ, на 6,0МГц чувствительность около 28мкВ а селективность по зеркалке около 24дБ, на 7,1МГц чувствительность около 7мкВ а селективность по зеркалке около 32дБ. Таким образом, на КВ-1 всё выведено достаточно оптимально, а на КВ-2 есть явная ошибка сопряжения посреди диапазона (около 6 МГц) – но и на этих частотах параметры вполне укладываются в заданные. Оптимизация делалась следующим образом: поскольку так и не доступны для регулировки сердечники катушек, то при явно неудачных вариантах по сопряжению немного изменялись укладкой гетеродина пределы перестройки по диапазону, а потом под немного другую укладку подстроечным конденсатором в верхней точке настраивалось сопряжение; и поскольку катушки оказались в общем не сильно расстроены – то таким образом удалось серьёзно оптимизировать сопряжение. При этом ПЧ тракт в общем не настроен а только проверен, полоса по ПЧ АМ установлена в первом блоке ДПФ ПЧ некоторая «средняя» — около 8-10кГц. А дальше пока устроил «прогон» и несколько часов с удовольствием слушал станции из эфира на домашнюю антенну «гардину» — приемник на КВ уже вполне работает как «нормальный КВ приемник»; вообще некоторое «ощущение» «оживленного» и правильно работающего приемника – чертовски приятная штука … Но ужЕ начинает «напрягать» отсутствие какого-либо индикаторного устройства для частоты – настройка только примерно угадывается по границам диапазонов и положению пластин КПЕ.

Начал пробовать «отмачивать» сердечники катушек. Решил для начала отмачивать Изопропиловым спиртом (ИПС). Он достаточно долго не испаряется на открытом воздухе, и представляется, что у него меньше шансов повредить полистирол каркасов. Эксперимент начал с сАмой малоценной катушки – из контура входного «фильтра-пробки» на ПЧ. Закапанный в каркас над сердечником ИПС держится «озерцом» и не испаряется примерно в течении 40-60 минут. После второго закапывания стопорящее вещество «на глазок» практически исчезло, но вот ужЕ 4 закапывания, а сердечник пока так и не хочет проворачиваться, попробуем ещё…
Фото: участок схемы Октавы с ВЧ трактом; монтаж моего приемника с обрывком вывода и без слюдяного конденсатора; фото из инета с присутствующим слюдяным конденсатором.

Миниатюры

Объявления по запросу «радиоприемник рига т-689»

Радиоприемник Рига т-689, состояние отличное, рабочий.28т. Р.

Ростовская обл., Донецк

Показать телефон

Ламповый радиоприемник Рига -Т 689

18 000 ₽

Рабочий, цена договорная.

Нижегородская область, Нижний Новгород

Показать телефон

Ремонт и реставрация приемников, радиол и колонок

от 5 000 ₽ за услугу

Делаю Внешнюю реставрацию и Ремонт приемников прошлого столетия! Восстанавливаю из Любого состояния! Технический ремонт со 100% гарантией! Огромная просьба к Вам — лучше напишите сообщение, освобожусь отвечу Всем — работы много и очень отвлекает, когда приходится все бросать, для поговорить. Если нужно то пообщаемся голосом, я открыт к диалогу и со всеми найдем общий язык. Спасибо. Ремонт и восстановление советских раритетных ламповых телевизоров до 60 г. Ленинград Т2, Москвич, Квн 49, Луч, Рембрандт. Ламповый приемник и радиола Симфония, Эстония, Ригонда, Фестиваль. Ремонт Приемников Мир, Москвич В, Звезда. Ламповый усилитель до 60 г. Советский транзисторный приемник времен СССР, Океан, Вэф, Ленинград. Ремонт или переделка блока Укв на FM диапазон ФМ, установка FM диапазона на ваш аппарат с Укв. Установка -Bluetooth, Aux Usb, замена подсветки на светодиодные. Выход аудио, видео на аналоговых тв, и другие современные гаджеты на советские старые телевизоры и радиолы. Восстановление корпусов аудиотехники, ремонт катушечных магнитофонов. Ремонт ретро автомагнитол. Ремонт ламповых усилителей, светомузыки Электроника Е1-04. Ремонт стационарных радиол. Ремонт отечественной радиоаппаратуры. Ремонт старых приемников. Кассетных дек, электропроигрывателей. Ремонт ламповые моноблоков. Ремонт ламповых радиоприемников, советской аппаратуры, ссср. Ремонт иностранной техники старого образца, зарубежной аудиотехники. Ремонт антикварных усилителей, винтажной техники, транзисторных приемников, магнитофонов, фонокорректоров. Ремонт видеомагнитофонов. Ремонт Укв. Модернизация. Ремонт центральных модулей, громкоговорителей окружения. Аврора. Агат. Акация. Ангара-1955. Ангара-1965. Ангара-67. Араз. Араз-М. Арфа. Байкал. Баку-58. Баку-58М. Беларусь-53. Беларусь-57. Беларусь-59. Беларусь-62. Беларусь-62С. Беларусь Р-101Л. Беларусь-103Л. Бирюза. Вега-001-стерео. Вега-003-стерео. Весна-1957. Весна-1963. Волга. Волна. Восток Р-48. Восток-57. Вэф-Аккорд. Вэф-Радио-65. Вэф-Рапсодия. Гайна Р-301Л. Гайна Р-302Л. Гамма. Гамма-В. Д-11-11МГ-2. Дайна. Даугава. Днепропетровск. Днiпро-58. Донец. Дружба. Жигули. Заря. Ижевск. Иоланта. Иртыш. Исеть. Италмас. Казань. Казань-57. Кама. Кама-61. Кама-62. Кантата. Кантата-М. Кантата-203. Кантата-204. Клубная. Комета. Концерт. Кремль. Кристалл-1958. Кристалл-1965. Кристалл-2. КС-37. Латвия. Латвия-2. Латвия-М. Лира-1962. Лира-1964. Луч. Люкс. Люкс-2. Мелодия-1959. Мелодия-1961. Мелодия-64. Миния-2Р. Минск-1946. Минск-1965. Минск Р-7. Минск Р-7-52. Минск Р-7-54. Минск Р-7-55. Минск-55. Минск-58. Минск-61. Минск-63. Минск-65. Минск РС-301Л. Мир М-154Р. Москва. Москвич-3. Муромец. Муромец-62. Муромец-62М. Нева. Новосибирск. Огонёк. Ока. Октава. Пионер. Победа. Проминь. Проминь-2. Проминь-М. Радиола 1. Радиола 2. Радиола 3. Рапсодия. Рассвет. Рассвет-2. Резонанс. Рекорд. Рекорд-50. Рекорд-51. Рекорд-52. Рекорд-53. Рекорд-53М. Рекорд-59. Рекорд-60. Рекорд-60И. Рекорд-60М. Рекорд-61. Рекорд-61-Модер. Рекорд-61-Клавиш. Рекорд-61М. Рекорд-61М2. Рекорд-65. Рекорд-66. Рекорд-68. Рекорд-68-2. Рекорд-69И. Рекорд-310. Рекорд-311. Rеkоrd-311. Рекорд-314. Рекорд-352. Рекорд-353. Рекорд-354. Рига Т-51. Рига Т-689. Ригонда-Моно. Ригонда-Стерео. Ригонда-102. Россия. Рсв-II-64. Рубин. Сакта. Самоцвет. Сапфир. Свг-9. Свг-К. Серенада. Серенада-402. Сибирь. Симфония. Симфония-2/К. Симфония-003. Сириус. Сириус-М. Сириус-5. Сириyс-308. Сириус-309. Сириус-311. Сириус-314. Соната. Стрела. Тейка. Топаз. Урал. Урал-1. Урал-2. Урал-3. Урал-5. Урал-6. Урал-7. Урал-47. Урал-49. Урал-49М. Урал-50. Урал-52. Урал-53. Урал-57. Урал-110. Урал-111. Урал-112. Урал-114. Факел. Факел-М. Харьков. Црл-8. Чайка-1953. Чайка-1955. Чайка-1965. Чайка-М. Элегия-101. Эстония. Эстония-Стерео. Эстония-006С. Эстония-2. Эстония-3. Эстония-3М. Эстония-4. Эстония-55. Эчс-РГ. Юбилейная. Югдон. Юность. Юность-М. Электрофон. Светомузыка электроника е1 04М.

Ремонт и обслуживание техники

Форумы сайта «Отечественная радиотехника ХХ века»

Рига Т-689, стоит ли переть за ним в подмосковье и рыть небольшую канавку за него?

Последний раз редактировалось mikhail.486 19 авг 2010, 19:31, всего редактировалось 2 раза.

mikhail.486

Phlanger Сообщения: 25673 Зарегистрирован: 02 окт 2009, 18:09 Откуда: Moskau Поблагодарили: 25 раз
стоит адназначна
это чуть не 40-е годы
Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:
Оказалась «Рига — Т 689» 1946-1952гг

mikhail.486

FAK Сообщения: 594 Зарегистрирован: 10 сен 2009, 18:33 Откуда: Минск Благодарил (а): 7 раз Поблагодарили: 21 раз

Немедленно ехать и «копать канавку».
Один из лучших, ИМХО, по звучанию приёмник, да и состояние весьма приличное, судя по фотографии.

С уважением,
Фёдор
Phlanger Сообщения: 25673 Зарегистрирован: 02 окт 2009, 18:09 Откуда: Moskau Поблагодарили: 25 раз
я Ихъ плохо знаю
но я Ихъ нутром чую 🙂
Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:
Какой я испорченый, до того как увидеть фото, по описанию хозяина
Рижский ламповый радиоприёмник, деревянный, большой.
думал
что предлагают очередную Рыгонду

mikhail.486

yuriy Сообщения: 7780 Зарегистрирован: 17 сен 2009, 17:02 Откуда: От верблюда.Москва, Окрестности Зеленограда. Благодарил (а): 8 раз Поблагодарили: 49 раз Контактная информация:

mikhail.486
Михаил, стоит, еще как стоит, приемник не очень распространенный и сейчас их в хорошем состоянии мало.
Два года назад предлагали такой за пять.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:

Ура! Ура! Ура!:lebed:
Наокнец-то привез её домой)
И так, состояние косметики с учетом того что приемнику 59 лет, думаю на твердую четверку.

Имеются трещины и пятна на верхней панели(

Ржавчина на декоративной накладке(

А теперь о колхозе, родной 300мм динамик «аудиофилы» заменили на какой то немецкий и В.Г.Д,-1

Лампу 6Х6 заменили двумя диодами, если память не изменяет Д2

Сейчас обдумываю дальнейший план действий.

Последний раз редактировалось mikhail.486 19 авг 2010, 20:31, всего редактировалось 1 раз.

mikhail.486

sergey d Сообщения: 1114 Зарегистрирован: 13 апр 2010, 20:59 Откуда: сутки пешком топать от Казани
А фото потрохов ?!

sergey d

Ирина

#10 Непрочитанное сообщение Ирина » 19 авг 2010, 20:07

Поздравляю с удачным уловом!

Ирина

Alexandr Сообщения: 5828 Зарегистрирован: 14 сен 2009, 17:30 Откуда: Молдова, Кишинев Благодарил (а): 197 раз Поблагодарили: 231 раз

М-м-м-м, вкуснятина. Поздравляю. Отличная обновка.

Alexandr

aprel16 Сообщения: 2614 Зарегистрирован: 06 мар 2010, 23:58 Откуда: Ростовская область, с. Покровское Благодарил (а): 62 раза Поблагодарили: 50 раз

Мои искренние поздравления.

aprel16

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:
sergey d писал(а): А фото потрохов ?!

Потроха уже есть)
Ирина Alexandr aprel16 Спасибо!

И еще, «очумелые ручки» переключатель тембра выкрутили и соотв. ручка свободно болтается на оси регулятора громкости. Это пока все из замеченного колхоза.

Последний раз редактировалось mikhail.486 19 авг 2010, 20:50, всего редактировалось 1 раз.

mikhail.486

mikhail.486
Отличное приобретение, поздравляю.
Осталось немного, убрать кролхоз и привести порядок.
В моей Риге тоже был немного колхоз, привел в первозданный вид.
Поет и пляшет.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:
yuriy, спасибо!
только где искать родной динамик и штуку постом выше.
А у вас такая же шкала?

mikhail.486

У меня Рига 10, такую предлагали, когда я покупал Ригу 10, но за эту просили пять тысяч.
Покрутил, посмотрел, послушал и взял 10.
Лампу можно найти а диоды выкинуть.
В моей вместо 5Ц4С воткнули 2 226, и ях выкинул и поставил лампу.
Динамик у меня стоял составной 4А18 и 2 ГД 36, сейчас стоит 8ГД1 РРЗ.
Корпус можно обновить, будет как новый.
Моя Рига моя ровесница 10. 1955, как и я.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:

yuriy и что им родные динамики не приглянулись?

Включил я енто дело в розетку, тишина как в танке не считая фона 50Гц
из дина, в режиме воспроизведения грамзаписи тоже глухо. Через пять мин слегка затрещал кенотрон и ярко засветился пришлось выключить(

mikhail.486

Cityman Сообщения: 2667 Зарегистрирован: 15 сен 2009, 11:00 Откуда: Санкт Петербург. Колпино. Контактная информация:

Про замену 6Х6С двумя диодами Д2 я читал в книгах 60-х годов, но живьём вижу первый раз.

mikhail.486
Поздравляю, явно удачное приобретение.

ЗЫ. А кто нибудь из латышских коллег не подскажет, что означает RUPNICA на задней стенке, по детству не раз видел на рижских аппаратах.

Ещё подумалось, как были удачны большие картонные стенки в плане размещения информации о подключениях, разные языки, безграмотность — не проблема. Просто рисуем.

Cityman

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:

Cityman писал(а): mikhail.486
Поздравляю, явно удачное приобретение.

ЗЫ. А кто нибудь из латышских коллег не подскажет, что означает RUPNICA на задней стенке, по детству не раз видел на рижских аппаратах

Спасибо Тоже присоединяюсь к вопросу по поводу слова RUPNICA.
Вот интересно из какого немца вытащили динамик, есть ощущение что он старше риги?

mikhail.486

Phlanger Сообщения: 25673 Зарегистрирован: 02 окт 2009, 18:09 Откуда: Moskau Поблагодарили: 25 раз
> что означает RUPNICA
фабрика
Rigas Radio Rupnika
Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

подводник Сообщения: 490 Зарегистрирован: 10 сен 2009, 14:57 Откуда: Россия,С-Петербург Благодарил (а): 8 раз Поблагодарили: 7 раз

Какой то немецкий динамик (а он от телевизора Т2-Ленинград) весьма неплох,но ,конечно, уступает родному 30см. С такими динамиками проблема,уже давно прекратил поиски для своей 689. Но,по звучанию можно подобрать не хуже,если не зациклены на аутентичности.

подводник

Леонидович Сообщения: 2339 Зарегистрирован: 21 сен 2009, 21:12 Откуда: Москва Благодарил (а): 5 раз Поблагодарили: 13 раз

подводник писал(а): Но,по звучанию можно подобрать не хуже,если не зациклены на аутентичности.

По звучанию лучше всего поставить 8гд-1ррз от 10-й Риги.
Правда придётся еще дроссель поставить.

Есть ещё Телефункены, аналогичные родному динамику, но они несуразно дороги.

Леонидович

Raimis Сообщения: 768 Зарегистрирован: 10 сен 2009, 17:58 Откуда: Riga Поблагодарили: 2 раза
Phlanger писал(а): что означает RUPNICA

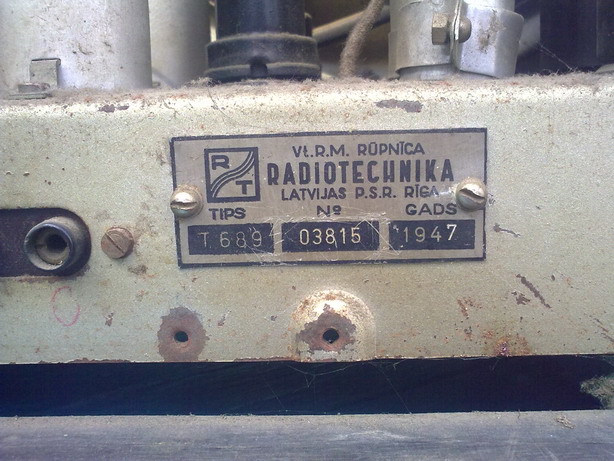

Rūpnīca — завод (лат).
Vt.R.M. — министерство местной промышленности.
«Квадратный» корпус восстановить не сложно. При разборке сталкивался со гнилимы болтами в дереве, сложно выкрутить. Дин штатный найти трудно будет, но желательно подобрать хоть по размеру по больше.
Если аппарат зазвучит, это будет большая удача. Там есть две группы деталей, из за которых ом может молчать, так 60 лет уже прошло.
Удачи в восстановлении!

Raimis

Phlanger Сообщения: 25673 Зарегистрирован: 02 окт 2009, 18:09 Откуда: Moskau Поблагодарили: 25 раз

можно попробовать 30ГД-301
аккурат 12 инчей, стоит копейки, неплохо звучит
единственно, надо смотреть а) насколько он механически влезет и б) у него сопротивление не то 12, не то 15 Ом, а у родного не знаю
а дроссель найти не проблема совершено

. искры в кенотроне — скорее всего, в анодном питании замыкание

Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

mikhail.486 писал(а): yuriy и что им родные динамики не приглянулись?

Родной динамик выдрали и дели не знаю куда.
Вместо него впихнули 4А18, который 10 дюймов а не 12, под него слепили проставку из ДСП.
Удалил всю эту порнографию. Сейчас стои родной 8ГД.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

yuriy писал(а): Родной динамик выдрали и дели не знаю куда.
«Поубивав бы» .
С уважением,
Фёдор

Сергей Васильев Сообщения: 2873 Зарегистрирован: 10 сен 2009, 05:26 Откуда: Россия, Новосибирск Поблагодарили: 6 раз Контактная информация:

Как-то странно, пыли внутри практически нет.

Человек без мозгов абсолютно уверен в высоком уровне своего развития.
Умный человек прекрасно осознает, насколько он в сущности глуп.

Сергей Васильев

Felix_The_Cat писал(а): Как-то странно, пыли внутри практически нет.
Наверное готовили к продаже.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

игор Сообщения: 312 Зарегистрирован: 10 сен 2009, 07:31 Откуда: Сергейсеменовическ(бывшый Юриймихайловическ) Благодарил (а): 1 раз

mikhail.486 писал(а): Оказалась «Рига — Т 689» 1946-1952гг

примите и мои поздравления.у меня таких два(1946 и 1951гг.).очень жаль,что нет родного динамика.но поверьте,когда вы его «доведете»будет вещь не только для коллекции,а и для повседневного пользования.отличное звучание+отличный радиотракт(только вот,вещание на ДВ,СВ,КВ теперь совсем не то,что раньше-я практически всю жизнь его слушал).
нежное и капризное у него-переключатель диапазонов и тембра.поосторожнее с ними.
и вообще,если будут вопросы или пожелаете на эту тему пообщаться-всегда с удовольствием.

По полу тапки грохотали. shit happens

игор

BEAG Сообщения: 103 Зарегистрирован: 24 май 2010, 21:01 Откуда: Красноярск

Родной выглядит впечатлительней)
У меня вот такой. руки пока не дошли до него.

BEAG

Well Сообщения: 29 Зарегистрирован: 10 сен 2009, 14:33
BEAG писал(а): Родной выглядит впечатлительней)
У меня вот такой. руки пока не дошли до него.

Очень интересно, что в вашей Риге переделано в НЧ-части.

Well

ORAS Сообщения: 4626 Зарегистрирован: 10 сен 2009, 09:44 Откуда: Москва Благодарил (а): 240 раз Поблагодарили: 30 раз

Прекрасный аппарат, ПОЗДРАВЛЯЮ.
«Электроника — это логика в приложении к электричеству»

ORAS

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:
yuriy писал(а):
Felix_The_Cat писал(а): Как-то странно, пыли внутри практически нет.
Наверное готовили к продаже.

Пыль была но немного, я её удалил перед фотосессией
ибо ничего интересного в ней нет)

игор, спасибо, обязательно по общаемся на эту тему

ORAS, спасибо!

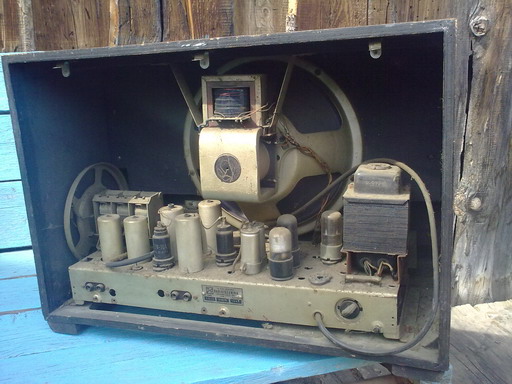

Сегодня приехал из деревни и сразу принялся за ригу, вытащил шасси,
выгреб остатки пыли и грязи из труднодоступных мест, помыл шкалу и смазал механику)

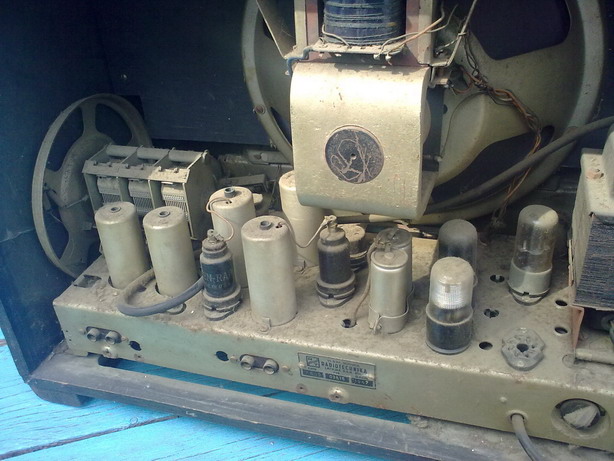

Самая «клхозная часть приемника, резистор номиналом 500 кΩ висящий в воздухе, зеленые проволочники и отсутствие регулятора тембра

Регулятор громкости туда же.

Как бы избавится от ржавчины на шасси, пока протер тряпочкой смоченной в WD-40 чтоб законсервировать нехороший процесс

mikhail.486

Как бы избавится от ржавчины на шасси, пока протер тряпочкой смоченной в WD-40

Воспользуйтесь гелеобразным преобразователем ржавчины.
Нанесите немного геля на коррозионные участки, дайте постоять немного, потом снимите салфеткой лишнее, протрите влажной салфеткой.
Ржавчина уйдет, вместо нее будет матовый серый металл.

Ты заходи, Если ЧЁ. Заходите к нам на огонек, у нас там весело.

yuriy

Lenz Сообщения: 351 Зарегистрирован: 17 сен 2009, 17:48

Резисторы на фото похожи на немецкие. Красные и серый — на сименс, тёмнозелёный — на Драловид. Чёрный тоже выглядит как-то не по нашему (выделил на фото) Не могли бы Вы уточнить, я прав? Просто интересно,как долго ещё на заводе осваивали трофейные детали.

Моя квартира в Минске тоже где то ждёт меня

Lenz

mikhail.486 Сообщения: 423 Зарегистрирован: 04 янв 2010, 00:19 Откуда: Москва Контактная информация:

Lenz
Вы правы, красные и серые — сименс, тот что висит в воздухе имеет логотип, две скрещенные пики над ними корона а по бокам этого дела лотинские буквы R и C, темно-зелёный резистор имеет логотип Ω и внутри как бы F на плошядке

mikhail.486

Lenz Сообщения: 351 Зарегистрирован: 17 сен 2009, 17:48

Спасибо за ответ! Отличная покупка, мои поздравления. Что касается динамика, то не так давно на молотке за 150 долларов был продан динамик- чехословакская тридцатка. Внеше идентична ТФК-Рига 30 см. Может, если полазить по чешским аукционам — барахолкам, получится найти ещё один такой. Звучат они так себе, так что аудиофилы вряд ли составят конкуренцию.

Моя квартира в Минске тоже где то ждёт меня

Lenz

Raimis Сообщения: 768 Зарегистрирован: 10 сен 2009, 17:58 Откуда: Riga Поблагодарили: 2 раза

Lenz, данный приёмник был первым, который после войны выпускал завод «Радиотехника». Если не многo углубится в историю, можно найти, что война касалась и радиопрома Латвии. К примеру, завод «VEF» во время воины выпускал тот же М-517 в нескольких вариантах — в зависимости от того, кто в данном моменте был «у руля». Я имею этот круглошкальник как с советскими, так и с лампочками Philips. К чему тут Вэф? Притом, что как Vef, так и «Радиотехника» не началась после войны, а на много заранее. «Радиотехника» образовалась на основах предприятия «Apsitis & Zukovskis», который производил радиоприёмники далеко до начала войны. Естественно, не только на советских радиодеталях. И тут понятно, что в послевоенные годы надо было работать с тем, что было. И наверно разработчики не сочли нужным «закопать» немецкие резисторы и конденсаторы, а использовать их. А почему бы не использовать материали и прочее добро и после национализации предприятия?

Raimis

Lenz Сообщения: 351 Зарегистрирован: 17 сен 2009, 17:48

Raimis, спасибо за исторический экскурс, для меня не новость, что ВЭФ в войну «работал на немцев». Просто лучше один раз увидеть (в приёмнике), чем сто раз услышать А в минском политехе рейховское оборудование в лабораториях сопромата дожило до наших дней!

Если не такое наследство, небыло бы этого приёмника в такие сроки!

Моя квартира в Минске тоже где то ждёт меня

Lenz

Raimis Сообщения: 768 Зарегистрирован: 10 сен 2009, 17:58 Откуда: Riga Поблагодарили: 2 раза

Так во время войны тут власть менялась несколько раз. Фабрики меняли названия — на «коммунистические» и на оборот, исторические или на немецкие (после возвращения немцев). Естественно и это отражалось не только на само название продукции, а также на материалы, цель изготовлении и ринок экспорта.
П/О «Радиотехника» долгие годы находилась в тех же помещениях, где и предидущая фирма. Лишь в 70-е годы построили новое здание, где и было установлено новое оборудование.

Raimis

Phlanger Сообщения: 25673 Зарегистрирован: 02 окт 2009, 18:09 Откуда: Moskau Поблагодарили: 25 раз

> М-517 в нескольких вариантах — в зависимости от того
ещё были изменения в зависимости от того, какие лампы они могли найти
вообще, приёмник ВЭФ, сделаный под немцами — серьёзная музейная вещь. с большой историей

вот якобы были приёмники Пионер, сделанные в Минске, при оккупации. этот вопрос пока не изучал

> рейховское оборудование в лабораториях сопромата
роскошное наследство

Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.

Phlanger

Lenz Сообщения: 351 Зарегистрирован: 17 сен 2009, 17:48

На этом форуме была моя тема, где я выложил фото комнаты минского гауляйтера, изверга Кубе. На его столе стояло нечто наподобие Пионера. Тут же народ включился в дискуссию, тогда и выяснили, что Пионеры делали и при немцах. Тема исчезла, но информация мне запомнилась. Надо бы расследовать.
Вот то фото

Стянуто с форума reibert.info

Device made in 1941 year in the Minsk(SU), occupied by German armies at the Minsk Molotov Radio Works — renamed as Radiofabrik Minsk 1941. Model had some circuit differences, initial variant and various combinations of applied types of tubes.

Рига т689 как натянуть верньер
