Переходник MS-CAN для адаптера ELM 327
Переходник MS-CAN используется совместно с диагностическим адаптером ELM 327 для подключения к автомобилям марки Ford (с 2005 г). Состоит из разъема OBD II (16 контактов — мама) на одном конце и разъема OBD II (16 контактов — папа) на другом.
В зависимости от комплектации в современном автомобиле марки Ford может быть до 20 различных электронных блоков управления (ЭБУ, ECU), объединенных общей шиной CAN, которые можно не только продиагностировать с помощью универсального адаптера ELM 327, но и изменить их конфигурационные данные. Часть электронных блоков управления находится на высокой шине CAN (HS-CAN), другая – на средней шине CAN (MS-CAN), а панель приборов (IPC) подключена сразу к обеим шинам и служит шлюзом между ними.
К сожалению, в соответствии со стандартом OBD II универсальный адаптер ELM 327 подключен только к высокой шине CAN (HS-CAN), что позволяет работать только с частью электронных блоков управления. Для работы со всеми электронными блоками и предназначен этот переходник.
В комплекте: переходник MS-CAN (кабель 30 см), печатная инструкция на русском языке, технологическая упаковка.
Переходник MS-CAN продается только вместе с диагностическим адаптером ELM 327. Если Вы желаете приобрести этот переходник отдельно, пожалуйста, сообщите нам.
Доступность
На складе: в наличии
Обычно отгружается в течение:
| Параметры категории: Для Ford |
Доработка ELM327 с HS-CAN на MS-CAN(РАБОТАЕТ!)
Появилась тут проблема у меня, не работал парктроник и нужна была диагностика!
Многие модели Ford и Mazda (примерно с 2003-2004 года) оборудованы шиной MS CAN, в дополнение к обычной шине HS CAN. Но в отличие от HS CAN, MS CAN не поддерживается стандартной ELM327, т.к. MS CAN является специфическим решением производителя и использует не-OBD2 контакты. Однако, ELM327 является очень гибким инструментом, и небольшая модификация позволяет реализовать поддержку MS CAN.
Стандартно, ELM327 поддерживает HS CAN, т.к. Ford HS CAN полностью соответствует стандарту OBD2. Эта шина занимает контакты 6 и 14 разъема OBD2. Шина MS CAN занимает контакты 3 and 11, соответственно.
Самый простой способ реализовать поддержку MSCAN — добавить переключатель, который будет переключаться между MS/HS CAN.
Ранее я писал, что после переделки адаптер не читает MSCAN!
Я понял в чем была проблема!
Если FORScan не спрашивает вас о наличии переключателя HS/MS CAN, это означает, что программа не ожидает наличие модулей MS CAN на борту и не будет проверять их наличие, даже если вы переделаете ELM.Собственно я при первом подключении именно это и сделал, поставил, что нет переключателя на MS CAN
Доработка ELM327 HS-CAN + MS-CAN

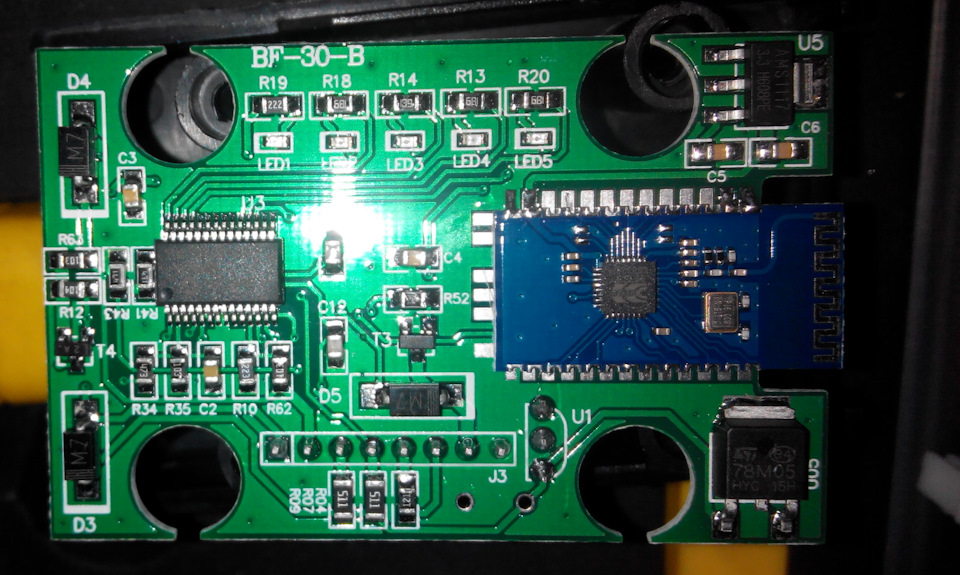

Подавляющее большинство адаптеров ELM327 являются китайскими клонами. Клоны низкого качества обладают функционалом достаточным для работы с протоколом OBDII (Torque, Scanmaster ELM и пр.), но не достаточным для работы с сервисным протоколом Ford (FORScan). Для работы с FORScan, клон должен быть построен на чипе PIC18F25K80.

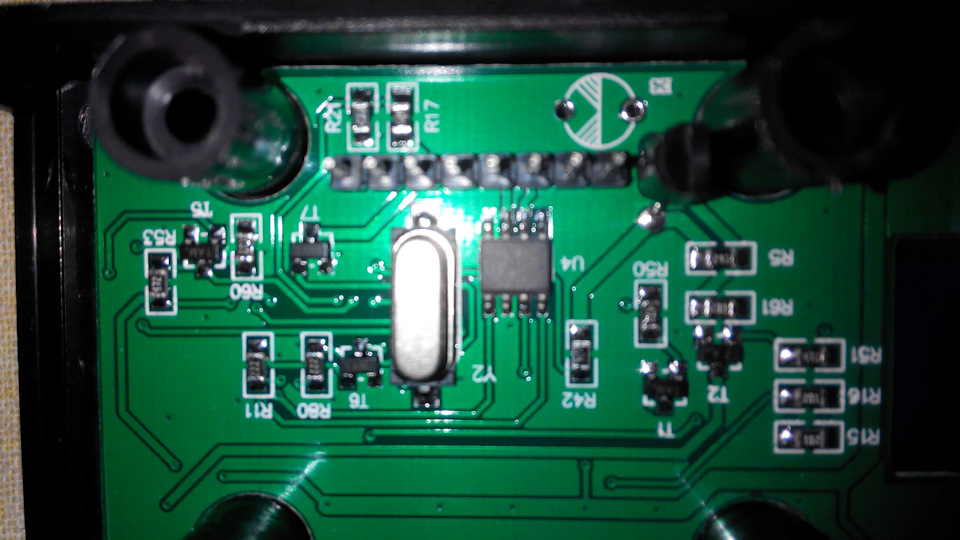

Приобрел из Китая адаптер ELM32 на чипе PIC18F25K80 для работы с программой FORSCAN.
В заводском исполнение адаптер ELM327 поддерживает высокоскоростную шину HS-CAN, что позволяет работать ему лишь с частью модулей. Для работы со всеми модулями, поддерживающими высокоскоростную HS-CAN и среднескоростную шины MS-CAN адаптер необходимо доработать.
Самый простой способ реализовать поддержку MS-CAN — добавить переключатель, который будет переключаться между MS/HS-CAN.
Шина HS-CAN занимает контакты 6 и 14 разъема OBD2. Шина MS-CAN занимает контакты 3 и 11, соответственно.

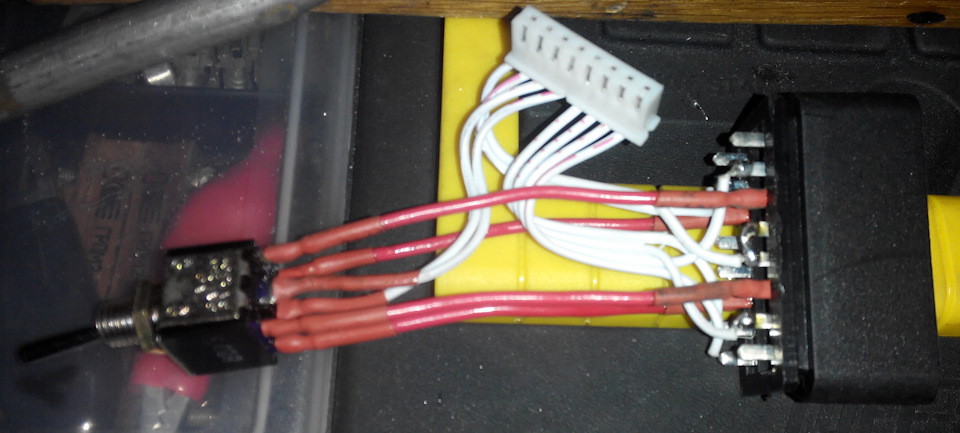

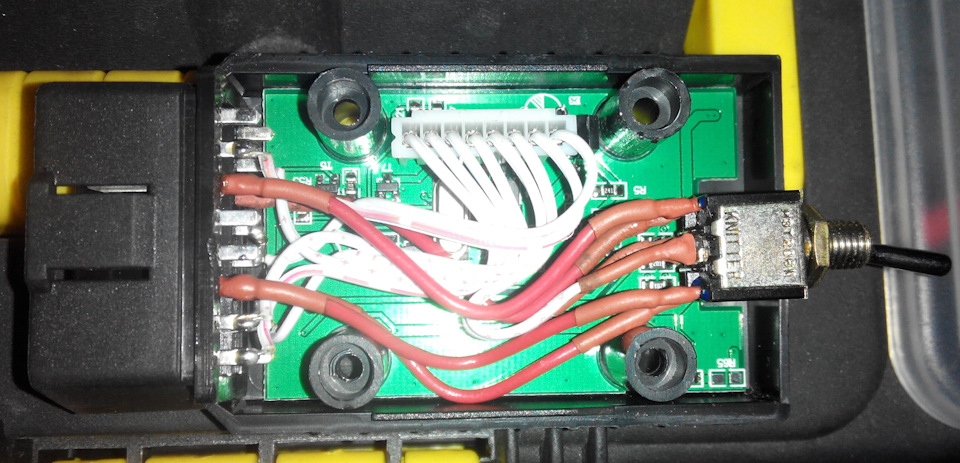

Сдвоенный тумблер / переключатель типа ON-ON позволяет переключать существующие провода зеленого и красного цвета либо на контакты 6 и 14 (Шина HS-CAN ) либо на контакты 3 и 11 (Шина MS-CAN).
С теорией ознакомились, можно приступать к доработке адаптера.
ВАЖНО! Все что вы делаете, вы делаете на свой страх и риск!

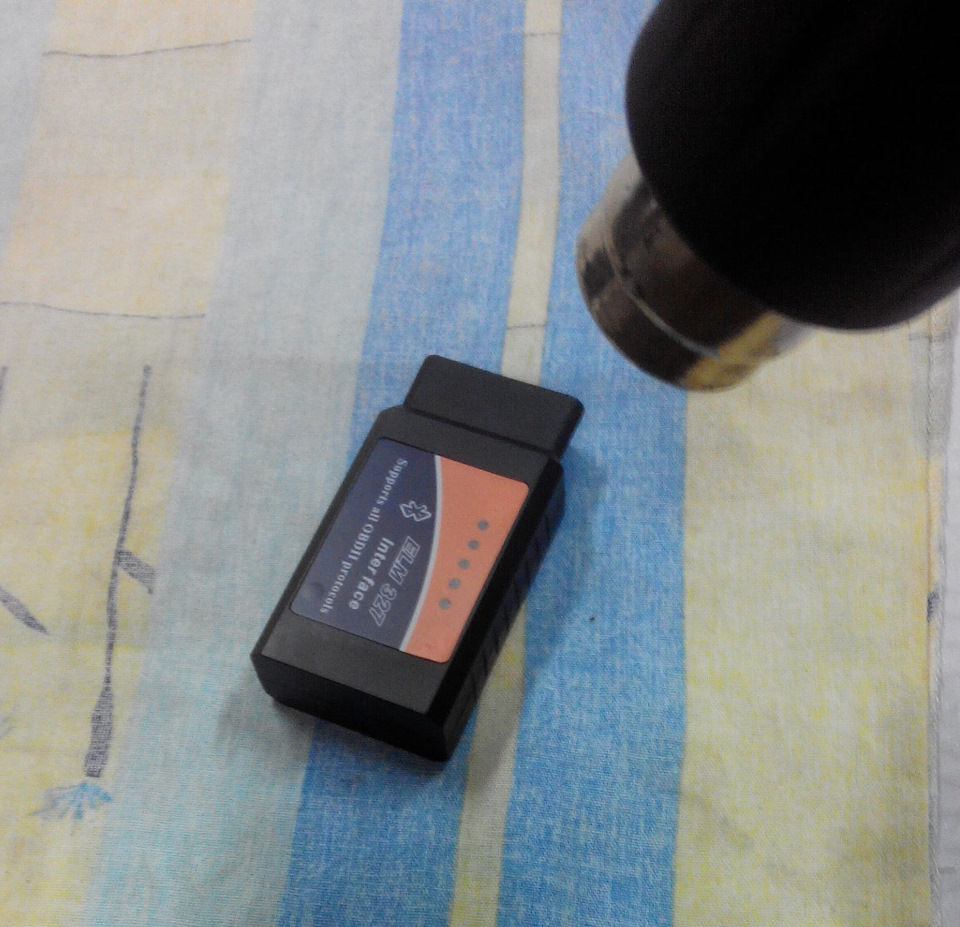

1. Проверяем работу адаптера.

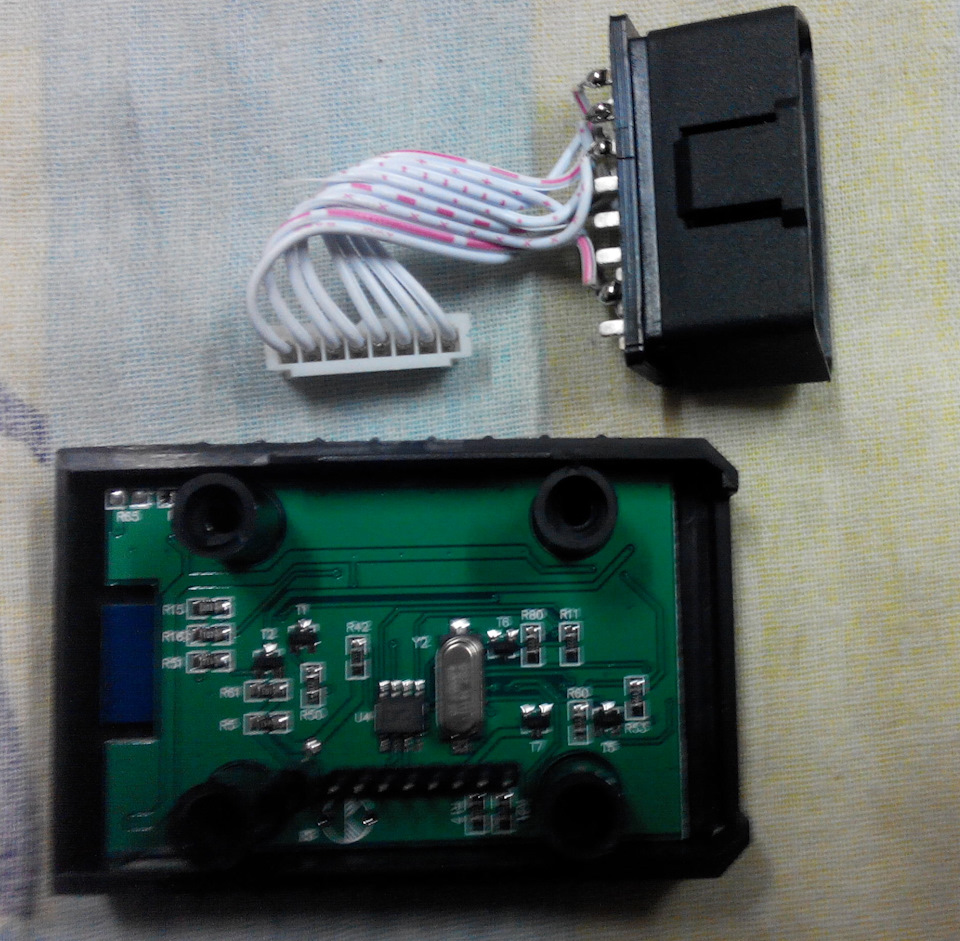

6. Определяем место установки переключателя.
8. По окончанию работ в обязательном порядке прозваниваем соединения тумблера.

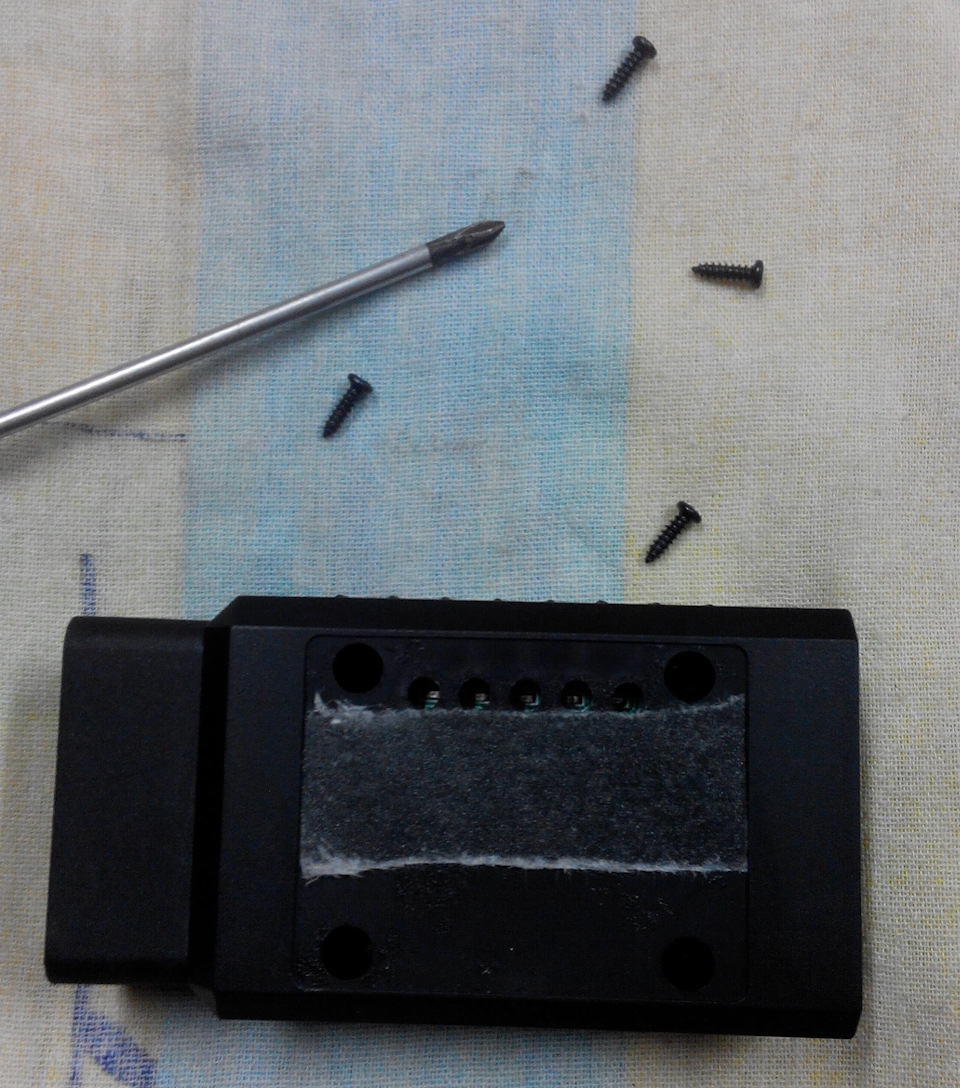

9. Собираем в обратной последовательности.

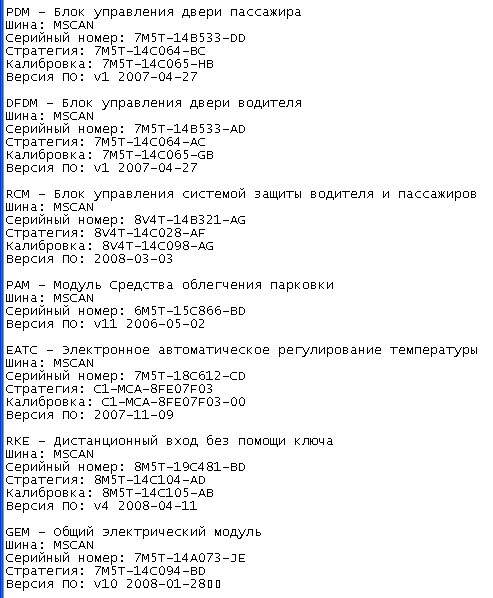

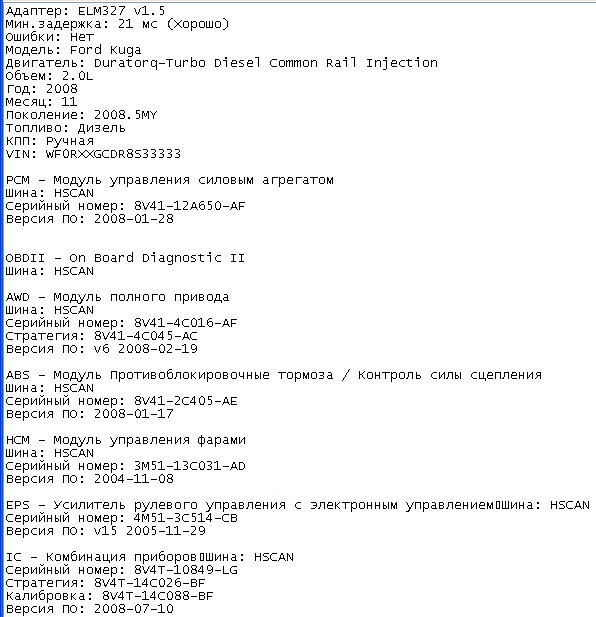

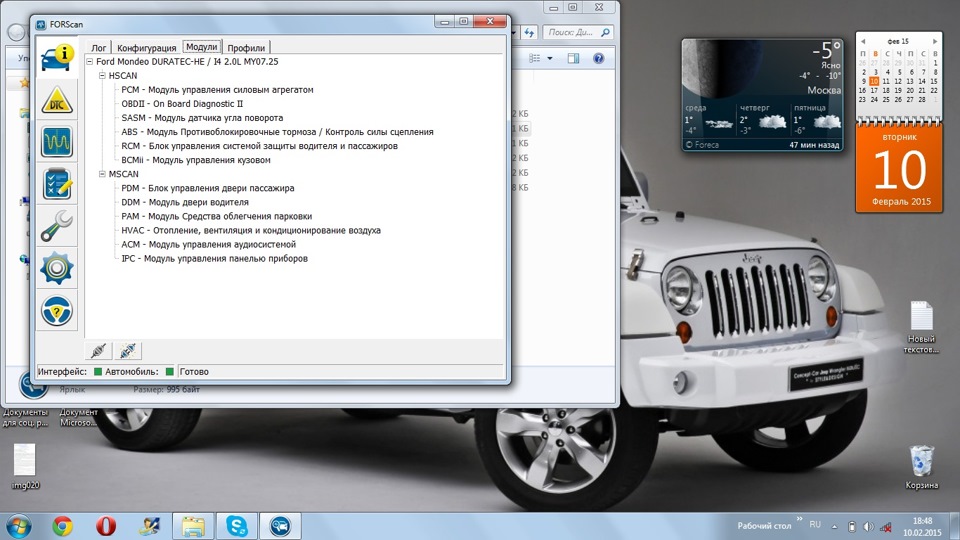

11. Подключаем к автомобилю и производим считывание блоков.
FORScan v2 имеет поддержку MS-CAN и оптимизирован для работы с переключателем HS/MS-CAN. Нет необходимости настраивать адаптер для работы с MS-CAN, FORScan сделает это сам (автоматически). Когда FORScan устанавливает соединение с автомобилем, он анализирует конфигурацию. Если ожидается наличие MS-CAN модулей, FORScan спросит пользователя о наличии переключателя HS/MS-CAN:
Если такой вопрос не задан, это означает, что FORScan не ожидает наличия MS-CAN модулей в данном автомобиле и не будет их проверять. Если пользователь подтвердил наличие переключателя MS/HS-CAN, FORScan попросит пользователя переключить шину.
13. Доработанный адаптер функционирует в соответствии с назначением.
Ms can что это
ELM327 v 1.5 USB с Переключателем шин HS-CAN на MS-CAN — новейшая разработка OBD2 сканера используемая для диагностики автомобилей ВСЕХ марок при помощи персонального компьютера, . Поддерживает все известные протоколы ODB2 и совместим с множеством диагностических программ. Интерфейс связи с персональным компьютером — usb. Данный сканер универсален и является мультимарочным прибором !
Перед вами самый функциональный адаптер ELM327 с полноценной версией 1.5. Он собран на качественном чипе PIC18F25K80. Чип в этом адаптере не урезан ни по каким протоколам, он работает со всеми совместимыми программами и корректно обрабатывает AT-команды. Это самая качественная версия, существующая на рынке.
Остерегайтесь дешёвых урезанных подделок, которыми переполнены магазины-однодневки!
Наличие дополните льного переключателя шин HS-CAN на MS-CAN и доработка схемотехники позволяет использовать данный адаптер в качестве дилерского для автомобилей FORD / MAZDA.
ELM327 с переключателем, поддерживает скорость до 500 000 бит/c, данная скорость работы адаптера необходима для подключению к блокам автомобилей Ford. Для стабильной работы программы, необходимо выставить в настройках COM-порта минимально возможный таймаут — 1мс. (Диспетчер устройств =>Порты (COM и LPT) => Выбрать COM-порт на котором определился адаптер => В свойствах перейти «Параметры порта» => Дополнительно => установить «Время ожидания» 1мс). Для работы адаптера с программой Scanmaster 2.1, необходимо, с помощью программы ELMConfig, установить скорость адаптера 38 400 бит/с.
Адаптер ELM327 USB HS+MS CAN позволяет читать и стирать ошибки из всех электронных систем управления, а также показывать параметры датчиков в реальном времени, считывает пробег, меняет конфигурацию и производит другие сервисные процедуры.
Автосканер ELM327 USB HS+MS CAN оснащен переключателем HS-MS, для подключения ко всем электронным блокам.
Поддержка электронных блоков
- BCM — бортовой компьютер (HS CAN)
- PCM — двигатель (HS CAN)
- TCM — трансмиссия (HS CAN)
- ABS — тормозная система (HS CAN)
- CCM — климат контроль (HS CAN)
- PSCM — усилитель руля (HS CAN)
- HCM — головной свет (HS CAN)
- RCM — подушки безопасности (HS CAN)
- EHPAS — электроусилитель руля (HS CAN)
- SASM — рулевое управление (HS CAN)
- IPC — панель приборов (MS CAN)
- DDM — левая передняя дверь (MS CAN)
- PDM — правая передняя дверь (MS CAN)
- AHCM — предпусковой подогреватель (MS CAN)
- EATC — климат контроль (MS CAN)
- PAM — парктроник (MS CAN)
- KVM — запуск двигателя без ключа (MS CAN)
- PMA — обработка изображений (MS CAN)
- SODL — обнаружение препятствий слева (MS CAN)
- SODR — обнаружение препятствий справа (MS CAN)
- GEM — сигнализация (MS CAN)
- RDDM — левая задняя дверь (MS CAN)
- RPDM — правая задняя дверь (MS CAN)
- ACU — магнитола (MS CAN)
- ACM — магнитола (MM CAN)
- SRM — bluetooth (MM CAN)
- SDDJ — CD чейнджер (MM CAN)
Elm327 поддерживает все протоколы применяемые в автомобилях с 1996 года по настоящее время, в том числе CAN .
- SAE J1850 PWM (41.6 kbaud)
- SAE J1850 VPW (10.4 kbaud)
- ISO 9141-2 (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (fast init, 10.4 kbaud)
- ISO 15765-4 CAN (11 bit ID, 500 kbaud)
- ISO 15765-4 CAN (29 bit ID, 500 kbaud)
- ISO 15765-4 CAN (11 bit ID, 250 kbaud)
- ISO 15765-4 CAN (29 bit ID, 250 kbaud)
- SAE J1939
Программа FORSCAN ( Windows (XP, 7, 8, и т.д., Android) работает с адаптером ELM327 USB HS+MS CAN с переключателем предназначена для диагностики автомобиля
FORD, MAZDA c 1995 года выпуска по настоящее время совместно с программой.
Программное обеспечение OBD2 для ELM327 в большинстве своем бесплатное, оно позволяет при помощи этого адаптера диагностировать автомобили поддерживающие один или множество из диагностический протоколов ODB2 . Программное обеспечение для этого адаптера поддерживает следующие платформы:
- DOS
- Windows (XP, 7, 8, и т.д.)
- MacOS (IOS)
- Linux
- PalmOS
- PocketPC
- Android
Не будет преувеличением сказать, что среди вcех OBD-II сканеров ELM327 является лидером по части установки соединения с ЭБУ (Электронный блок управления) автомобиля разных марок (поддержка порядка 98 % марок автомобилей — от «ВАЗа до Мерседеса») . Там, где другие сканеры отказываются работать, ELM327 прекрасно выполняет свою задачу.
Наиболее популярное Бесплатное программное обеспечение:
- Scantool.net
- GM Mode 22 Scan Tool by Terry
- OBD Gauge for PalmOS and Pocket PC by Dana Peters
- OBD Logger by Jonathan Senkerik
- OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
- obd2crazy.com
- OBD2 Scantool by Ivan Andrewjeski
- OBDII for ELM322 by David Huffman
- pyOBD by Donour Sizemore for MacOSX and Linux
- RDDTC by Pete Calinski
- Real Scan by Brent Harris
- ScanTest for Pocket PC by Ivan Ganev aka a-ser
- wOBD by WDT
и многое другое
Диагностические возможности прибора непосредственно зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы авто производителей и позволяющие работать с другими блоками автомобилей.
Если в Вашем автомобиле не OBD2 разъем указанный на картинке ?
При отсутствии стандартного диагностического разъема OBD2 в Вашем авто (данным разъемом оборудовано все современное диагностическое оборудование, а также современные автомобили с 2003 года), Вы можете воспользоваться представленными на Нашем сайте переходниками для Всех марок автомобилей, которые помогут Вам обеспечить совместимость данного адаптера с Вашим автомобилем.
Комплект поставки:
• диагностический Адаптер ELM327 1.5 USB RUS/ENG с Переключателем шин HS-CAN на MS-CAN;
• CD с необходимым программным обеспечением / драйвером
• Упаковка;
