1.6. Датчики контроля потока и давления.

Использование двух типов датчиков обеспечивает необходимые звуковые и световые тревоги при несоответствии установок респиратора и действительных параметров вентиляции пациента. Датчики обеспечивают получение респиратором информации, необходимой для функционирования звуковых и световых тревог. Самые важные тревоги следующие:

1. ограничение максимального давления в дыхательных путях (P _max),
2. контроль максимальной частоты дыхательных движений (f _max)
3. контроль минимальной величины дыхательного объема (V_{T min}).

Основная задача датчика потока – анализ выдыхаемого воздуха. Датчик измеряет величину потока, затем микропроцессор респиратора интегрирует этот показатель и вычисляет объем выдыхаемого больным воздуха. Последний должен соответствовать объему, установленному врачом на панели респиратора и вдуваемому в легкие пациента. Основное предназначение датчика давления – контроль этого параметра в дыхательных путях больного для предупреждения баротравмы и утечек воздуха.

Помимо этого, благодаря информации, которую получает респиратор от датчиков потока и давления, аппарат осуществляет процесс отклика на дыхательную попытку больного. Этот отклик называется триггированием, а устройство, которое обеспечивает отклик триггером. Триггер (англ. trigger) означает спусковой крючок.
Существует два типа триггера – по потоку и давлению. Триггер по потоку реагирует на изменения потока воздуха в дыхательном контуре, триггер по давлению – на изменения давления в дыхательных путях при попытке больного совершить вдох. Он может располагаться по отношению к больному проксимально и дистально (см. рис. 1.2 б). Триггер по потоку чувствительнее такового по давлению (рис. 1.5). Кроме того, проксимальный триггер по давлению чувствительнее дистального.

Помимо указанных двух характеристик триггера есть еще одна, не менее важная – время отклика на дыхательную попытку больного. Она обычно не указывается компанией-производителем, поэтому необходимую информацию приходится искать в работах независимых исследователей. В разных моделях респираторов это время составляет от 100 до 500 мс. В ряде аппаратов ИВЛ низкое время отклика реализуется с помощью двух датчиков потока – на вдохе и на выдохе (рис.1.6). Через контур респиратора подается небольшой постоянный, базовый, поток 3-5 л/мин, который проходит мимо больного. Показания датчиков сравниваются респиратором. Если датчик на выдохе регистрирует тот же поток, что и датчик на вдохе, то респиратор понимает, что дыхательных попыток нет. Если больной делает попытку вдоха, то часть базового потока попадает в дыхательные пути. Датчик потока на выдохе регистрирует уменьшение базового потока, что является сигналом для триггирования и подачи механического вдоха.

В некоторых современных респираторах потоковый триггер функционирует без базового потока. Респиратор просто подготавливает поток свежего газа, а при появлении попытки вдоха подает его дыхательные пути. Для функционирования описанной системы должны быть соблюдены высокие технические требования к чувствительности триггера.

Аксессуары для ким от renishaw

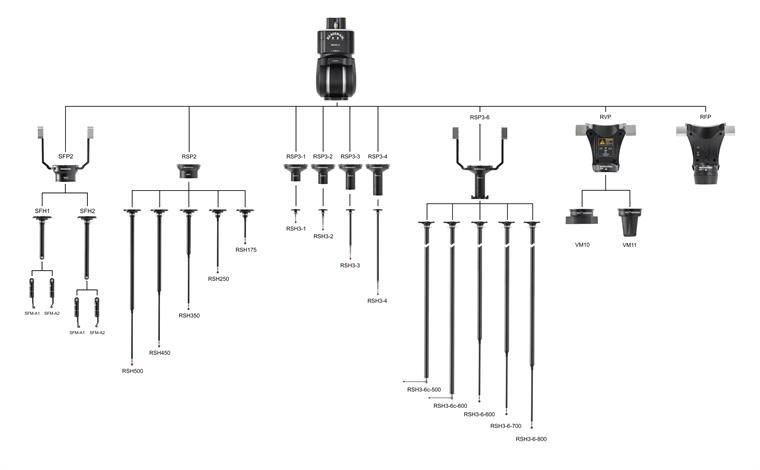

В системе REVO используются синхронизированные перемещения и технология 5-осевых измерений в целях сведения к минимуму динамических ошибок КИМ при сверхвысоких скоростях измерения.

Эта задача решается путем выполнения головкой REVO-2 быстрых перемещений в то время, как происходит медленное линейное перемещение КИМ.

• Динамические измерения.
• Постоянное измерительное усилие благодаря активно управляемому отклонению датчика.
• Сканирование по 5 осям на КИМ.
• Поддержка щупов длиной до 800 мм.
• Универсальное позиционирование для улучшенной гибкости (диапазон поворота: от -5° до +120°, универсальное вращение 0°-360°, без ограничений дискретности поворота).

Моторизованная поворотная измерительная головка

Измерительные головки Renishaw PH10M(MQ) PLUS поддерживают работу с контактными сканирующими и триггерными датчиками и удлинителями и позволяют позиционировать щупы с высокой повторяемостью в 720 положений, обеспечивая доступ к самым труднодоступным элементам детали. Это позволяет выполнять измерения элементов под различными углами без необходимости частой смены щупов.

Контактно-триггерные измерительные датчики

Применение контактно-триггерных датчиков дает возможность выполнять измерения в отдельных точках, что делает их идеальным решением для контроля геометрических примитивов и элементов по CAD модели и без нее.

TP20 – компактный датчик с механическим срабатыванием с возможностью смены модулей.

TP200 – компактный тензодатчик с возможностью смены модулей. В T200 используются тензоэлементы, обеспечивающие более высокую точность и больший срок службы по сравнению с механическими контактными триггерными датчиками TP20.

Контактный сканирующий датчик

Сканирующий датчик диаметром 25 мм со сканирующим модулем SM25 и контактным измерительным модулем TM25-20.

Сканирующий датчик Renishaw SP25M дает возможность измерять параметры формы элемента, а также размер и положение элементов благодаря возможности измерения в режиме непрерывного сканирования.

Также поддерживается режим измерения в отдельных точках, как это делают обычные контактные датчики. Система позволяет использовать щупы длиной до 400мм.

ОСТАЛИСЬ ВОПРОСЫ?

Закажите бесплатную консультацию инженера или демонстрацию КИМ, заполнив форму. Мы ответим Вам в ближайшее время!

Книга Основы ИВЛ, содержание

2.4 Что такое trigger (триггер), или как аппарат ИВЛ узнаёт, что пора начать вдох?

Слово trigger переводится как спусковой крючок, пусковое устройство, пусковое реле, запуск. Для аппарата ИВЛ – это пусковая схема, включающая вдох. В настоящее время для включения вдоха могут быть использованы различные параметры:

1. Время.
2. Давление.
3. Поток.
4. Объём.
5. Электрический импульс проходящий по диафрагмальному нерву.
6. Сигнал с внутрипищеводного датчика давления.
7. Сигнал получаемый за счёт изменения импеданса (электрического сопротивления) грудной клетки при начале вдоха и т.д.

По-английски параметр, используемый для срабатывания триггера, называется trigger variable.

Мне кажется забавным представить trigger в виде маленького робота по имени Триггер внутри аппарата ИВЛ. Для работы у Триггера есть часы-таймер и приборная доска, на которую приходит информация с датчиков объёма, давления, потока и дублируются сигналы, идущие по N.frenicus к диафрагме. В зависимости от поставленной задачи Триггер включит вдох аппарата ИВЛ в ответ на один из сигналов.

Когда аппарат ИВЛ навязывает пациенту частоту дыхания?.

– Когда у Триггера в распоряжении только часы-таймер.

Time trigger – самый старый «классический» способ работы Триггера – по часам (вдох включается, когда время пришло). Так работает Триггер при глубокой анестезии в условиях мышечной релаксации, при заболеваниях, приводящих к выключению дыхательной мускулатуры, или если по другому не умеет (на старинных аппаратах ИВЛ середины прошлого века). В тех случаях, когда пациент в состоянии совершить попытку вдоха и делает это в собственном ритме, возникает конфликт между человеком и аппаратом – десинхронизация. На чьей стороне будет врач? Если нужно продолжать ИВЛ в прежнем режиме в силу терапевтических стратегий (например, у пациента столбняк или эпистатус) или если аппарат ИВЛ по-другому не умеет, врач «выключает» пациента.

Если сработал Time trigger – значит вдох начал аппарат ИВЛ Все остальные способы триггирования – это отклик аппарата ИВЛ на инспираторную попытку пациента.

Когда пациент инициирует аппаратный вдох?

– Когда Триггеру предписано отвечать на инспираторную попытку, а пациент может подать сигнал, понятный Триггеру.

Если Триггер аппарата ИВЛ оснащен всем необходимым, мы можем приказать ему включать вдох в ответ на дыхательную попытку пациента, то есть реагировать на сигналы с датчиков объёма, давления или потока.

Pressure trigger – Триггер срабатывает на падение давления в дыхательном контуре аппарата ИВЛ (эта опция есть на многих современных аппаратах ИВЛ).

Volume trigger – Триггер срабатывает на прохождение заданного объёма в дыхательные пути пациента. (Используется на аппарате Dräger Babylog, сенсор датчика располагается максимально близко к дыхательным путям пациента. По мнению конструкторов аппарата, такой способ позволяет добиться наиболее чёткой работы Триггера).

Flow trigger – Триггер срабатывает на изменение потока через дыхательный контур пациента.

Какой такой поток через дыхательный контур до начала вдоха?

Что такое flow by?

Flow by – это поток, текущий рядом. Современные аппараты ИВЛ «умеют» так управлять клапанами вдоха и выдоха одновременно, что во время экспираторной паузы поток воздуха протекает мимо коннектора, соединяющего шланги аппарата с пациентом, не производя вдоха.

Как только пациент делает инспираторную попытку поток меняется, срабатывает датчик потока и включается Триггер.

Flow trigger в настоящее время пользуется заслуженным уважением и любовью у врачей и пациентов, но есть Триггерá и покруче.

Фирма «MAQET» разработала и уже вышла на мировой рынок медоборудования с аппаратом ИВЛ, который оснащён системой, распознающей нервный импульс, проходящий по диафрагмальному нерву к диафрагме. Датчик-электрод заключён в стенке желудочного зонда и соединён тонким проводом с блоком управления аппарата ИВЛ. Таким образом, аппарат ИВЛ начинает вдох в ответ на сигнал, исходящий непосредственно из дыхательного центра. Такой способ позволяет добиться максимальной синхронизации аппарата ИВЛ с пациентом, поскольку все остальные триггеры срабатывают в ответ на сокращение дыхательной мускулатуры. Данная система называется NAVA (Neurally Adjusted Ventilatory Assist).

Включение аппаратного вдоха по любым параметрам может предполагать использование таймера как резервного сигнала. В этом случае до включения вдоха по расписанию выделяется «временное окно», когда Триггер готов включить вдох в ответ на изменение объёма, давления, потока или сигнала с диафрагмального нерва (как будет предписано). Если сигнал не поступил или не распознан, Триггер включит вдох по таймеру. Резюме

Все способы включения вдоха делятся на две группы:

1. Вдох начинает аппарат ИВЛ – в эту группу входит единственный способ – «по времени» Time trigger, синонимом является выражение Machine triggering.
2. Все остальные способы включения вдоха – это ответ на инспираторную попытку пациента. Общее название для второй группы – Patient triggering.

• ← Предыдущая глава
• Следующая глава →

Как ответить на вопрос: что это такое — триггер?

Реле и датчики

Автор Aluarius На чтение 6 мин. Просмотров 3.4k. Опубликовано 08.10.2015

Каждый, кто интересуется электроникой, должен знать о таком устройстве, как триггер, что это такое и для чего он нужен. Со времен первых ЭВМ и по сей день, вся вычислительная техника базируется на этих несложных электронных приборах. Благодаря использованию триггерных систем стало возможным реализовывать оперативные запоминающие устройства — быструю память для временного хранения данных, использующихся при вычислениях. Однако сфера их применения не ограничивается лишь этим. Триггерные схемы широко используются в разработке самой разнообразной цифровой электроники, в первую очередь там, где необходимы устройства памяти: счетчики, преобразователи кода, последовательные порты, цифровые фильтры и так далее.

Изучению данной темы стоит уделить должное внимание, так как эти знания являются базовыми для работы с цифровой техникой. Выпускники вузов, которым не знаком принцип работы триггера, не имеют шансов найти себе достойную работу по специальности. Поэтому тем, кто интересуется электроникой всерьез, необходимо обязательно разобраться, что такое триггер, как он работает, какие бывают разновидности и где он применяется.

Общие сведения и базовые понятия

Итак, триггер — это относительно простой электронный элемент, главным свойством которого является устойчивое сохранение своего состояния в течение длительного времени. Всего существует два возможных состояния: логический 0 (ноль) либо 1 (единица). Запись информации в триггер производится скачкообразным изменением его состояния под воздействием поступающих на входы специальных командных сигналов. Как правило, у любого триггера есть два выхода — прямой (отображающий текущее состояние элемента) и инверсный (принимающий противоположное прямому выходу значение).

Переходы между состояниями триггера происходят практически моментально, поэтому переходными задержками по времени на практике пренебрегают. Объем памяти одного триггерного элемента сравнительно невелик и, как правило, составляет 1 или несколько бит, что позволяет ему хранить отдельные небольшие кодовые комбинации, сигналы и так далее. Эти устройства являются базовыми элементами, из которых формируется оперативная память. В основе работы триггера лежит система, базирующаяся на двух и более логических элементах: И-НЕ либо ИЛИ-НЕ, которые включены по схеме с положительной обратной связью.

Триггерная схема может сохранять данные в памяти ровно до тех пор, пока присутствует питание.

При отключении питающего напряжения состояние элемента сбрасывается. Если затем снова включить ток, значение на выходе триггера может принять случайную величину — либо 0, либо 1. По этой причине при разработке цифровой схемы необходимо предусматривать момент приведения триггерных элементов в начальное состояние.

Читайте также: Устанавливаем вольтметр на дин рейку

Триггер собранный на реле

Простейшими схемами являются RS триггеры. Буквы S и R означают английские слова set и reset — «установка» и «сброс» соответственно. Этими буквами обозначаются два входа устройства, один из которых (S) при поступлении сигнала приводит к изменению состояния триггера, а второй (R) — сбрасывает элемент в стартовое состояние. Анимация ниже иллюстрирует принцип работы триггерной схемы, собранной из нескольких электромагнитных реле.

В начальном состоянии система находится в положении 0 (логический ноль или «FALSE»), о чем свидетельствует негорящая лампочка на прямом выходе Q. Инверсный выход, обозначаемый с черточкой наверху, соответственно, показывает уровень логической единицы (1), поэтому лампа на нем горит.

При замыкании ключа S, что символизирует подачу на вход единичного сигнала, на реле подается положительное напряжение и происходит переход триггера в логическое состояние 1 или «TRUE», соответственно, лампочка на прямом выходе загорается, а на инверсном гаснет. Затем происходит сброс системы путем замыкания ключа R, триггер переходит в стартовое состояние. Однако до того момента, как будет нажата кнопка сброса, он продолжает сохранять то состояние, в которое его привело замыкание ключа S.

Принцип работы RS триггера

Система, представленная выше, при помощи электромагнитных реле иллюстрирует работу триггера на элементах ИЛИ-НЕ. Однако в современных схемах электромеханические приборы давным-давно не используются, сейчас они собираются из электронных логических элементов на транзисторах, заключенных внутри интегральных микросхем. К тому же для их реализации можно использовать различные базисы. Пример схемы RS триггера на элементах И-НЕ, охваченных положительной обратной связью.

Допустим, что на оба входа R и S подаются единицы. Если верхний элемент И-НЕ выдаст на прямой выход Q логический 0, благодаря положительной обратной связи он поступит на свободный вход нижнего элемента, вследствие чего тот выдаст на инверсном выходе единицу (1). В свою очередь, эта 1 по обратной связи поступает на вход верхнего элемента, тем самым подтверждая 0 на выходе Q. Если же на прямом выходе изначально находится 1, то инверсный, соответственно, выдаст 0, который подтвердит 1 на выходе Q.

Читайте также: Термостат холодильника — что это такое и где находится

При подаче на S-вход 0, согласно логической функции И-НЕ, на прямом выходе Q возникнет 1, а на инверсном — 0. Если при этом на вход S снова подать 1, состояние триггера не изменится, так как по таблице истинности И-НЕ при подаче на входы элемента комбинации 0 и 1 либо 0 и 0, на выходе всегда будет 1. Таким образом, триггерная схема сохраняет полученное значение неизменным. Сбросить значение Q обратно в 0 можно, только подав сигнал на сбрасывающий вход R. Практически работу RS триггера можно пронаблюдать, собрав такую схему на транзисторах.

Триггеры JK и D

Д триггер — неотъемлемая часть большинства микропроцессоров, так как входит в состав регистров сдвига и хранения. Они находятся в числе наиболее часто используемых схем. Название D триггеры происходит от основной характерной особенности — образования задержки (D — Delay). У него имеется два входа: D (информационный) и C (управляющий). Сигнал из D задает состояние схемы, но только если при этом на C есть разрешение на запись.

Если вход синхронизации C сообщает 0, это значит, что запоминание запрещено и выходной сигнал устройства никак не должен зависеть от информации, переданной на D. Запись данных начинается только тогда, когда на C подается 1. В этом случае состояние триггера полностью зависит от D, но если на управляющий вход снова подать 0, триггер запомнит последнее значение и перестанет реагировать на сигналы, пока синхронизация не разрешит запись.

JK триггер самый универсальный и сложный из всех. Принцип работы подобен RS, однако у него нет неопределенного состояния, которое вызывается одновременной подачей на входы двух единиц. Он имеет следующие входы:

• S — установочный;
• R — сбрасывающий;
• C — синхронизация;
• J и K.

Заключение по теме

Триггерные устройства являются ключевой составляющей современных электронно-вычислительных систем. Их принцип действия рассмотрен выше, а также разобраны примеры их реализации на реле и транзисторах.
