Как протянуть провода в дверь ВАЗ 2114? Подбор способов
ВАЗ 2114 — популярный автомобиль, и многие владельцы задумываются о модернизации его электропроводки. Если вы хотите протянуть провода в дверь вашей ВАЗ 2114, чтобы установить дополнительную аудиосистему, электростеклоподъемники или другие устройства, я расскажу вам, как это сделать.
Необходимые инструменты и материалы
Перед тем, как приступить к протягиванию проводов в дверь, вам понадобятся следующие инструменты и материалы:
- Отвертка;
- Пинцет или зажим для проводов;
- Изолента;
- Дополнительные провода;
- Пластиковые кабельные клипсы;
- Термоусадочные трубки;
- Другие инструменты по необходимости.
Шаги по протягиванию проводов
Следуя этим простым шагам, вы сможете протянуть провода в дверь ВАЗ 2114 без особых проблем:
- Снимите обшивку двери. Для этого используйте отвертку, чтобы открутить все видимые винты и защелки. Будьте осторожны, чтобы не повредить обшивку и не нарушить ее целостность.
- Визуально определите, где требуется пропустить провода. Часто в двери уже есть место для протяжки дополнительных проводов, но если его нет, вам придется просверлить отверстие. Убедитесь, что выбранное место не нарушает работу механизмов двери. Подумайте о возможных преградах для провода внутри двери, таких как окна, регуляторы окон и их механизмы.
- При необходимости просверлите отверстия. Используйте сверло маленького диаметра и начните сверлить снаружи двери. Убедитесь, что внутренняя сторона двери свободна от препятствий. Для защиты провода от острых краев отверстия можно использовать термоусадочные трубки.
- Протяните провода. Пользуйтесь пинцетом или зажимом для проводов, чтобы установить провода внутрь двери через отверстия, подводя их к необходимым местам установки устройств или переключателей.
- Изолируйте провода. Используйте изоленту и термоусадочные трубки для обеспечения надежной изоляции проводов от повреждений и коротких замыканий. Обязательно установите пластиковые кабельные клипсы, чтобы закрепить провода внутри двери и предотвратить их перекручивание или повреждение от дверных механизмов во время использования.
- Установите обшивку двери обратно на место. Аккуратно повторно закрепите все винты и защелки, чтобы обшивка была надежно закреплена. Проверьте работу всех устройств и переключателей, чтобы убедиться, что провода были правильно протянуты и подключены.
Вот и все! Теперь у вас есть полное представление о том, как протянуть провода в дверь ВАЗ 2114. Следуя этим простым инструкциям и используя правильные инструменты и материалы, вы сможете успешно осуществить эту задачу. Однако, если у вас возникнут сложности или сомнения, рекомендую обратиться к опытным специалистам, чтобы не повредить электротехническую систему автомобиля.
Протяжка аудио проводов в двери ваз 2114
Всем доброго дня!
Опишу немного, как провел провода на динамики в двери четырки.
◾Делал 3 протяжки аудио проводки сечением 2х1,5 кв.
▪️По левую сторону вышло 6м х 3 ≈ ¹8 м.
▪️По правой стороне чуть меньше на пару метров с хвостиком �� — 4,70 х 3 ≈ ¹4,1 м.
�� Итого по проводу выходит ≈ 33 метра.

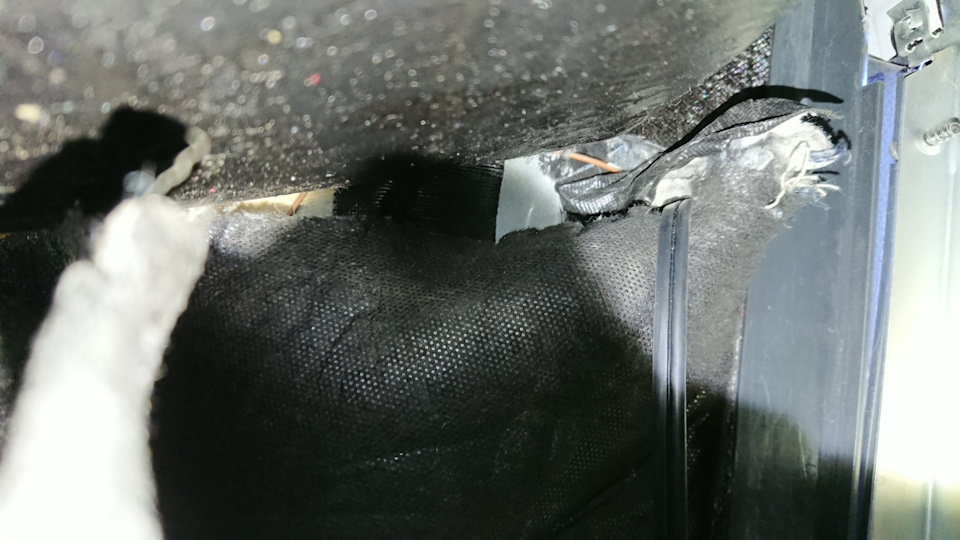

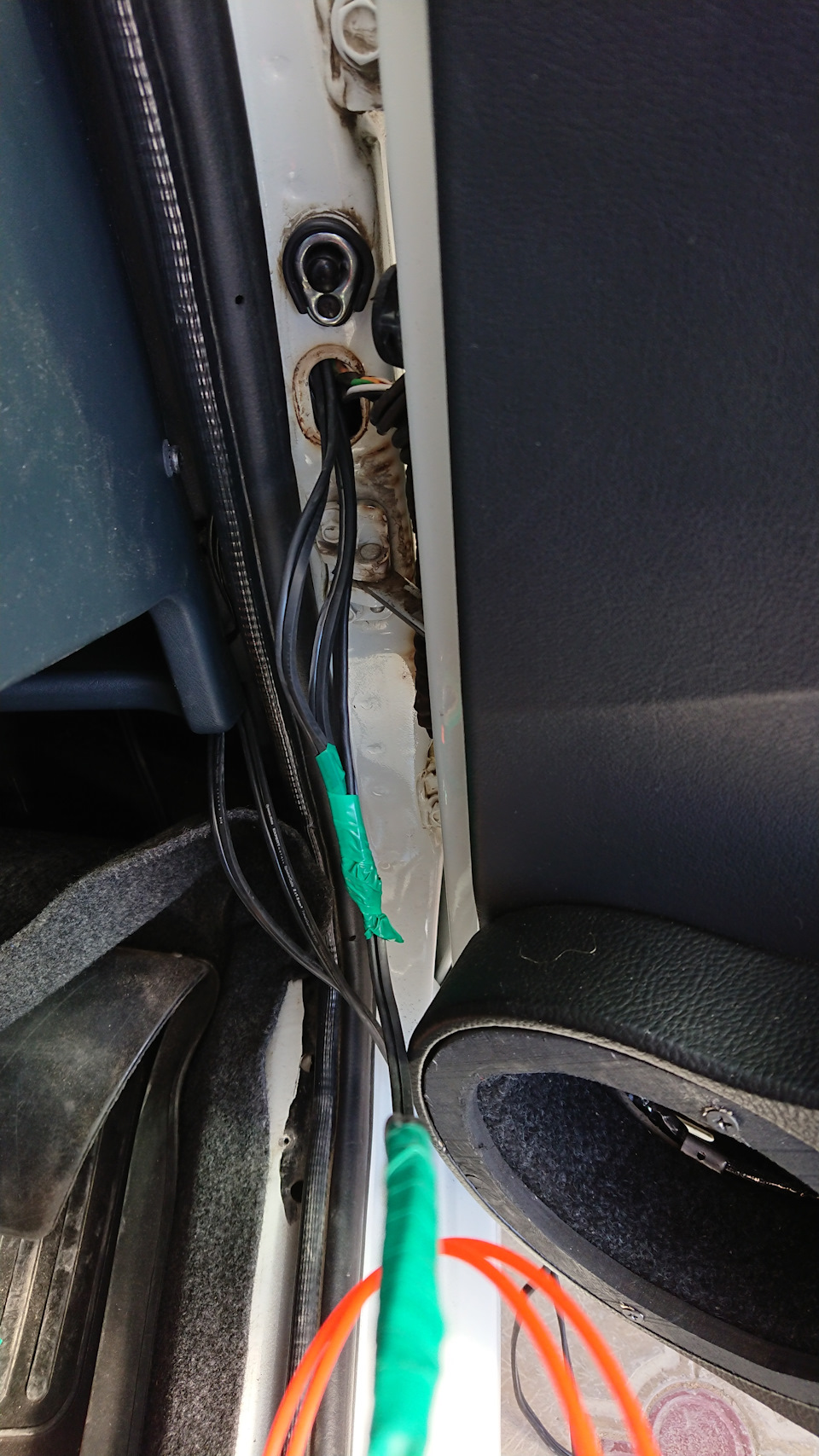

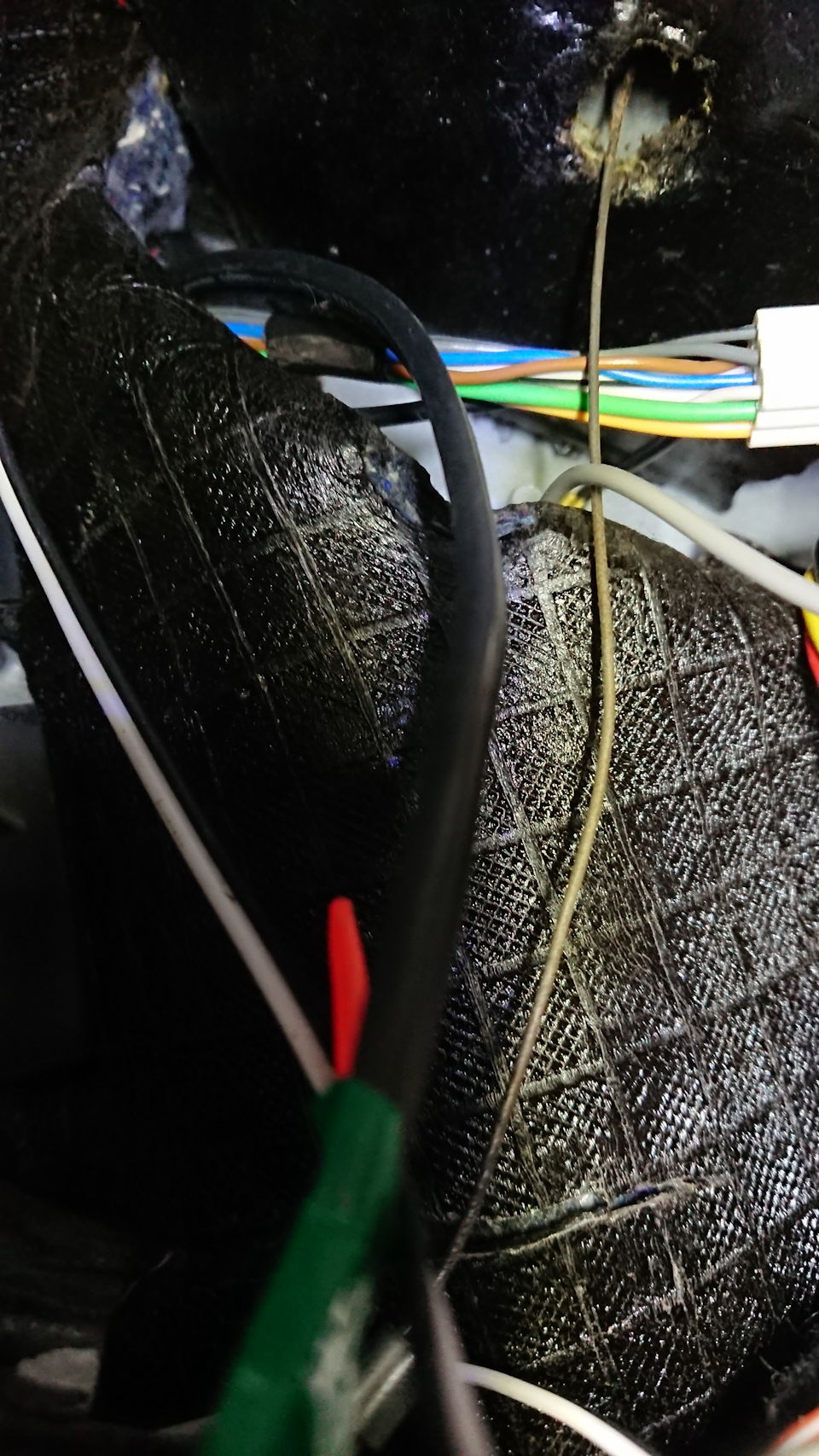

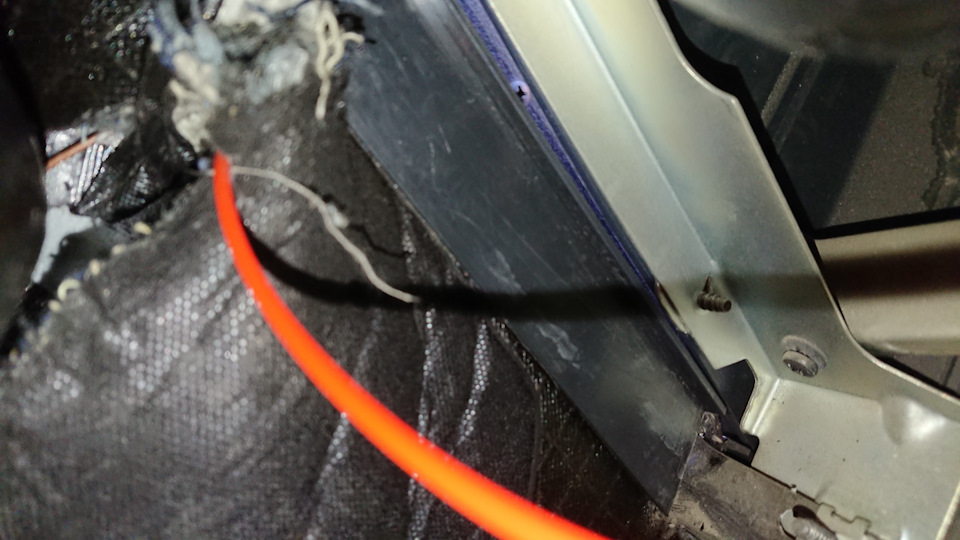

Сам процесс протяжки провода в двери: �� не столь сложный, если есть под рукой приспособления в виде лески от триммера ( 30 см лески достаточно чтобы вывести провод с салона в отверстие под гофру) и поводок от удочки (чтобы провод который вышел из салона протянуть через резиновую гофру, а потом уже завести в саму дверь).
После протяжки аудио проводки в двери с использованием этих приспособлений (которые облегчают сам процесс), нужно оставить хороший запас проводов для динамиков.
Акустические провода (с левой двери прокинул под торпедой, на правую сторону, в связке с проводами правой двери) и вёл в гофре, по правому борту автомобиля, запасы уложил под сидением.
Благодарен������ всем товарищам на драйве, которые не прошли мимо, и посоветовали свои способы по протягиванию проводов в двери. Именно с их помощью удалось, легко решить этот вопрос ��.
Надеюсь этот пост будет полезен многим, кто решит провести провода в двери с салона ваз 2114.
Всем спасибо за ⚠!
Всем удачи и бодрой ��!
Цена вопроса: 2 650 ₽
16 мая 2018 Метки: автозвук
Протяжка проводов в двери
не знай в ту категорию написал или нет. решил поставить себе подиумы в двери передние и эл.стеклоподъемники установить,так вот в чем вопрос-как провода в дверь протянуть. не нашел я пути за панелью к этой дырки(которая спец для проводов)панель высокая
Alex_Borman
Активный автомобилист
Регистрация 3 Дек 2009 Сообщения 385 Откуда Москва Авто Ford Explorer 4.0V6 1996г.
Там короче надо пластиковую панельку снять что возле порога. Но блин каким раком туда пихать я тож так и не понял. Я провод от обогрева зеркал прям так кинул, главное чтобы не перетер и не замкнул)
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
вот и я тоже пока что так кинул)))))но все ж хочется красиво и эстетично было)))
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
видимо ни кто не знает((
sldtov
Новенький
Регистрация 29 Ноя 2010 Сообщения 60 Возраст 33 Откуда Астрахань Авто 21093, 1.5л, 2000г.
в гофру на двери. не? у меня там и сигналка и стеклоподъемники.
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
вот в эту гофру как попасть?
citect
Молодой-зеленый
Регистрация 10 Дек 2009 Сообщения 46 Откуда Винница Авто 2108
За панелью есть отверстие, где заканчивается декоратиная накладка на стойку. Затягивать лучше со стороны двери, сто стороны кузова фиг попадешь. Провода можно продевать в десяточную гофру или в 5-ную резинку — кому как больше нравится.
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
а панель для этого надо снимать?
citect
Молодой-зеленый
Регистрация 10 Дек 2009 Сообщения 46 Откуда Винница Авто 2108
Думаю что да. Я протягивал когда была панель снята. Попробуй снизу под панелью залезть рукой, если достанешь до отверстия то наверно можно и провода протянуть. Иначе — только снимать.
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
спасибо,пойду завтра опять пытаться
almaz
Бывалый
Регистрация 25 Июл 2010 Сообщения 510 Возраст 37 Откуда Башкирия Авто ваз-21093 1997 г
сигналкеу ставил, панел не снимал, проволочку взал(магкую),панельку снял, отодвинул обшивку которая на полу лежит, и проволку продел через эту гофру, к концу прицепил проводок и вытянул в дверь и все
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
salavinka
Активный автомобилист
Регистрация 12 Авг 2010 Сообщения 456 Откуда Кемерово Авто ВАЗ 2108 1989г.в. 1,5л
Если панель низкая, снимать не надо, с высокой не знаю
sldtov
Новенький
Регистрация 29 Ноя 2010 Сообщения 60 Возраст 33 Откуда Астрахань Авто 21093, 1.5л, 2000г.
мне сигналку ставили, панель не снимали. панель высокая. пути значит есть, надо их искать
ЛёхаЧеркашин
Активный автомобилист
Регистрация 31 Окт 2010 Сообщения 345 Откуда самара Авто 2109,98г.1,5л
да я нашел эти пути,НО какойто умник перех от дырки к дырке(подпанелью)закрутил крышкой на болты,открутить так и не смог,так что просто взял широкий кембрик и все проводоа вывел под уплотнительной резинокой в дырку для проводов в двери-норм смотрится
Benz
Молодой-зеленый
Регистрация 29 Янв 2011 Сообщения 2 Возраст 35 Откуда Москва Авто ВАЗ 21093, 1,5 карб., 2001 г.в
В двери всё просто: там дырка для проводов на 10 см выше самой нижней точки со стороны салона находится. А вот со тороны торпедо всё гораздо хуже. Дырка на «вход» из двери находится сразу под концевиком этой самой двери. Может быть закрыта заглушкой (как и на двери). А вот дырка на выход в салон находится
1) По горизонтали: между передней стойкой и боковой стенкой торпедо,
2) По вертикали: на 5-10 см выше штатных мест для акустики.
Чтобы туда добраться, нужно:
1) Засунуть руку с крестовой отвёрткой в штатное место для акустики изнутри
2) Убедиться в наличии свободного доступа к боковому креплению уптеплителя/шумоизоляции салона (кусок пластмассы на стойке, идёт вертикально вдоль всего торпедо)
3) Отвинтить саморез как раз в центре этой самой пластмасски
4) Отогнуть пластмасску чуть выше удалённого самореза прямой отвёрткой примерно на полсантиметра (не сломается)
5) Вставить в образовавшуюся щель плоскогубцы/пассатижи
6) Раздвинуть пассатижи
7) В «пасть» пассатижам засунуть фиксатор (идеально — сменная насадка для отвёртки)
8) Отодвинуть шумо/звукоизоляцию в глубь салона
9) Нащупать (а при большом желании — увидеть) выходную дырку.
Если пассатижи не влезают — отвинтить два самореза крепления торпедо (где рычаг открывания капота и под заглушкой сбоку)
Провода туда просовываются ИЗ салона В дверь. На вход в стойку можно продеть рукой. Для этого проделать действие из пункта 1. На выход из стойки провода вытаскиваются либо пинцетом, либо двумя прямыми отвёртками (как щипцами). Гофра — обычный пластиковый шланг с продольным разрезом. Встаёт идеально. Диаметр — 1 см. Куплен в автозапчастях.
По окончании работ собрать всё обратно.
Всё это пишу потому, что решил сам поставить электроподъёмники, ЦЗ и обогрев зеркал. Снимать торпедо КРАЙНЕ не хотелось. До этого проводки в двери не было вообще, т.е. всё делал с нуля. Но расположения дырок в интернете никто не объяснял. Все пропускали это, либо кидали фразы: «Ну там сам найдёшь», «Дальше всё просто» и т.д. Может быть кому-то моя инструкция и поможет)
Anton.M
Ветеран
Регистрация 29 Авг 2010 Сообщения 4,748 Возраст 30 Откуда Сосновый Бор Авто ВАЗ 21099, 1700сс, 1992
Не во всех машинах они есть. У меня даже дырок с заглушками нет!
Есть у кого чертёж для того чтобы сделать их?
Акустические провода в ваз 2114
однозначно сверли, по жгуту промучилась (принципиально) , но удалось только правую дверь.
дейсвуй по обстановке
