Как проверить работоспособность автомобильных разъемов

Как проверить автоакустику?

Многие ломбарды или комиссионные магазины принимают автомобильную акустику. В наше время она популярна, мало кто хочет проводить путешествие в тишине.

Автомагнитолы и какие они бывают:

• Непосредственно магнитолы (простые магнитолы);
• Штатные головные устройства (устанавливаются заводом изготовителем автомобиля);
• Мультимедийные системы (магнитолы, включающие в себя комплекс функций, таких как воспроизведение видео, подключение к интернету, GPS-навигатор, управление климатической установкой автомобиля и т.д.).

Самыми дорогими на рынке считаются мультимедийные магнитолы, т.к. они поддерживают множество различных функций. Штатные головные устройства имеют самый высокий ценник в рознице, но набор функций у них ограниченный, а зачастую, по возможностям они уступают даже самый обычным типовым магнитолам. Их высокая стоимость связана с тем, что данное устройство является оригинальной частью автомобиля, особенно иностранного производства. На рынке они меньше всего пользуются спросом, т.к. высокая цена, минимальный функционал и узкий круг клиентов, также штатные магнитолы часто имеют нестандартный разъем подключения, что сильно затрудняет его проверку.

Способы воспроизведения:

• Deckа (воспроизведение звука с аудио-кассеты);
• CD/MP3 (воспроизведение звука с CD-дисков);
• USB, SD, MicroSD (воспроизведение с флеш-накопителей);
• AUX (воспроизведение звука через кабель jeck 3.5mm);
• Bluetooth (воспроизведение с помощью беспроводного канала с мобильного устройства).

Естественно, век CD дисков и аудио-кассет остался в прошлом. Сейчас популярность имеет USB, AUX, Bluetooth, такие устройства имеют большую стоимость по сравнению со своими собратьями.

Как же всё же проверить автомагнитолу?

Если вы находитесь в закрытом ломбарде/комиссионном магазине из которого выход категорически запрещен то, вам понадобится специальное устройство (конвертер, автомобильная зарядка, бустер) или любое другое устройство, которое может преобразовать 12V, из 220V. Если у вас данное устройство уже имеется, то вам необходимо его подключить к розетке обычной вилкой на 220V, а другие клеммы (красная и черная) подключить к магнитоле.

Магнитола в среднем содержит от 13 до 25 проводов разного цвета. Для подачи питания на магнитолу вам необходимо соединить между собой красный и желтый провод (со стороны автомагнитолы) и подключить его к клемме красного цвета, именно они отвечают за подключения питания со знаком (+). Также, черный провод необходимо подключить к черной клемме конвертера, он отвечает за знак (-) т.е. земля. Питание подключено и магнитола по умолчанию должна включиться, либо нажмите кнопку включения на передней панели автомагнитолы.

После включения магнитолы проверьте все кнопки, находящиеся на лицевой панели магнитолы, они должны нажиматься плавно, без каких-либо посторонних звуков и больших усилий. Каждая кнопка отвечает за свою функцию в магнитоле, а значит должна работать. Немаловажно проверить регулятор громкости т. к. он чаще всего выходит из строя.

Чтобы проверить звук, вам необходимо подключить к автомагнитоле любую колонку, она может быть автомобильной, компьютерной или от домашнего кинотеатра. Для подключения необходимо соединить провода автомагнитолы и колонок:

• Два провода серого цвета (передняя левая);
• Два провода зеленого цвета (задняя левая);
• Два провода фиолетового цвета (задняя правая);
• Два провода белого цвета (передняя правая).

Провода выходят парно. Цвет каждой пары говорит о том, к какому из источников звука будет производиться подключение.

ВАЖНО! Необходимо проверить все 4 звуковых канала, т. к. одна из частых поломок — это сгорание канала звука, после чего одна из четырех колонок попросту работать не будет.

После того, как вы подключили магнитолу к источнику питания и звука, вам необходимо проверить работоспособность всех имеющихся типов подключения воспроизведения звука т. е. вставить флеш-накопитель с музыкой, CD диск, подключить любое мобильное устройство через AUX или воспользоваться аудио-кассетой. Магнитола должна начать считывать с ваших устройств данные и воспроизводить музыку, а возникшие затруднения при воспроизведении звука из одного или всех доступных подключений, говорит о частичной или полной неработоспособности магнитолы (т. е. не читает флешку, не считывает CD-диск или кассету, не подключается к Bluetooth устройству). Звук должен быть чистым, без каких-либо помех или хрипов (также зависит от источника воспроизведения звука).

После завершения проверки всех типов воспроизведения звука и источников звука оставьте магнитолу на 3-5 минут включенной, она, как и другие устройства имеет блок питания, который может при нагревании попросту не работать. В данном случае магнитола просто выключится.

Автомобильные колонки и сабвуферы

Автомобильные колонки бывает двух видов:

• Коаксиальные;
• Компонентные.

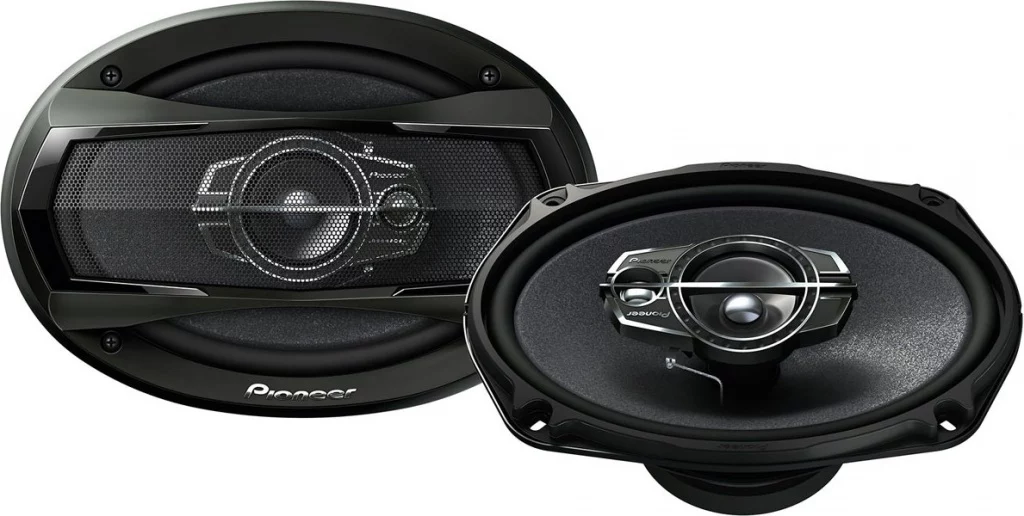

Коаксиальные колонки включают в себя сразу несколько компонентов — это низкие, средние и высокие частоты, которые сгруппированы в одном корпусе. Компонентные в отличие от коаксиальных колонок наоборот, разделены на разные элементы — это низкие и средние частоты, высокочастотники и фильтр (кроссовер) который регулирует и направляет звук в нужные частоты.

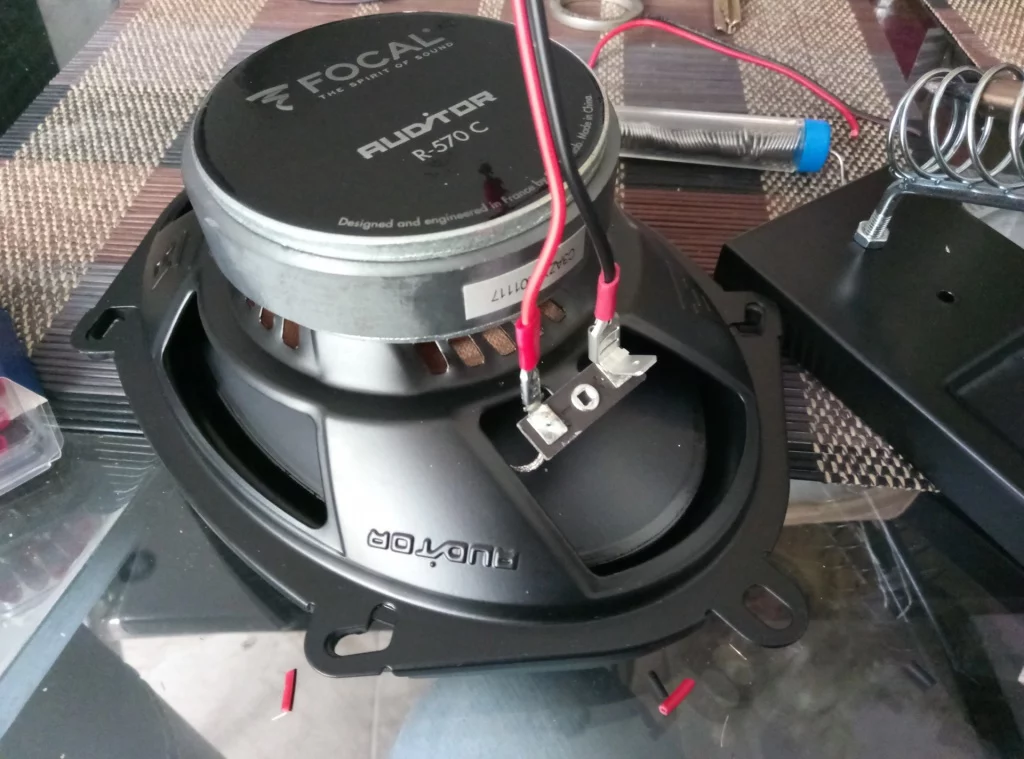

Для проверки автомобильных колонок достаточно подключить автомагнитолу к устройству питания, вставить диск или другой носитель с уже имеющимся музыкальными треками. После подключения автомагнитолы, необходимо подключить к ней колонки. Провода с аудио выходом в магнитоле отмечены цветом (см.выше). Таких проводов 4 пары, необходимо выбрать одну пару проводов и подключить к клеммам установленные на самой колонки. Провод с черной полосой играет роль минуса (земли), его необходимо подключить к клемме со знаком минус.

Если полярность не указана на клемме колонки, ничего страшного, подключайте на свое усмотрение, колонки могут воспроизвести звук и в реверсированном режиме.

После завершения подключения, включите музыку на автомагнитоле и прислушайтесь к качеству звучания. Звук должен быть чистым, без хрипа, треска или других искажений. Если это коаксиальные колонки, то звук должен быть еще и четким, глухой звук сулит о не рабочих высоких частотах. Бывает наоборот, звук очень пронзительный и не приятный, это означает что не работают низкие частоты и от приема таких колонок лучше ограничиться.

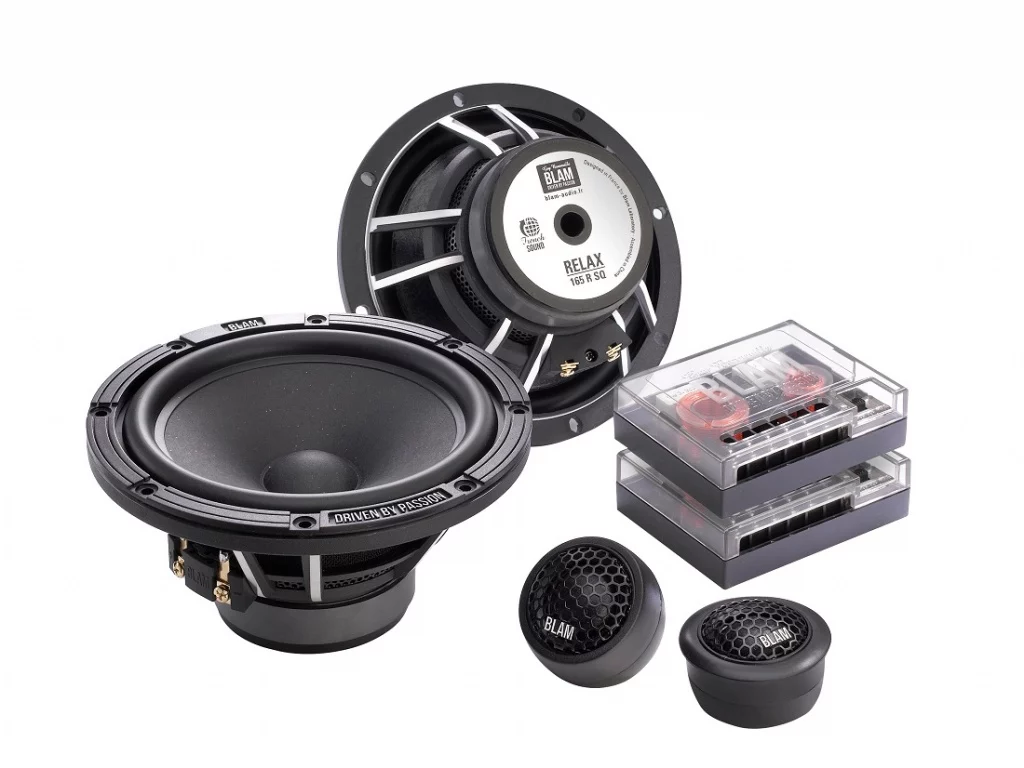

Что касается компонентных колонок, то весь цикл проверки аналогичен и коаксиальным, только промежуточной точкой подключения будет являться еще и фильтр (кроссовер).

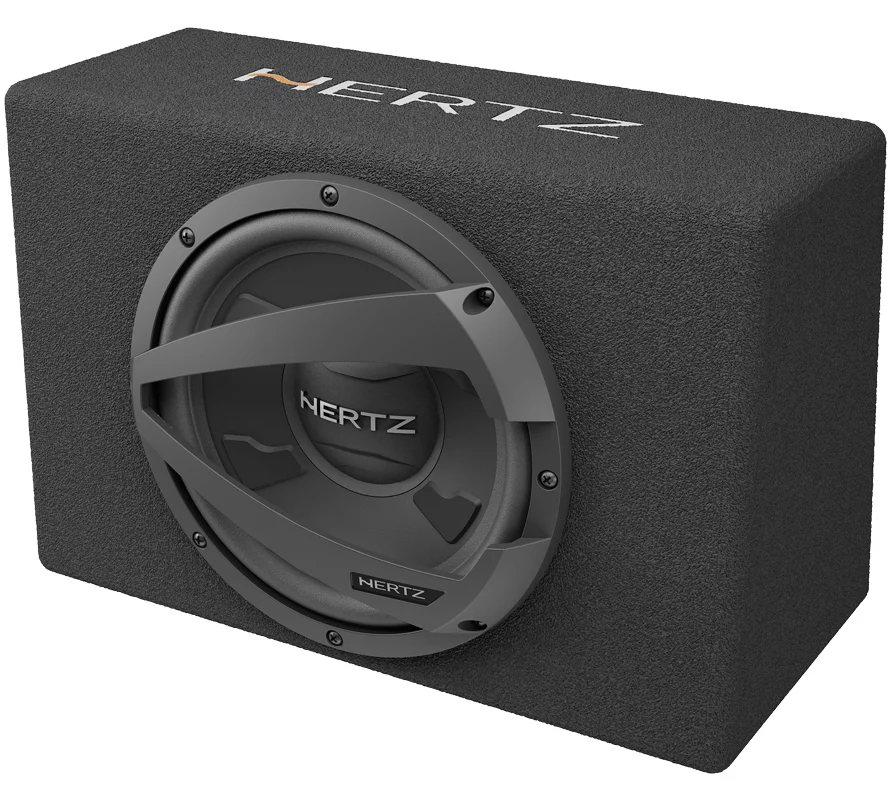

Для проверки сабвуфера необязательно подключать усилитель, его можно подключить по схеме обычной колонки, номинальной мощности магнитолы будет достаточно чтобы воспроизвести работу сабвуфера.

Автомобильные усилители

С проверкой автомобильного усилителя сложнее нежели с другими устройствами. Для полноценной проверки усилителя вам понадобиться и магнитола и колонки.

Сначала подключаем усилитель к источнику питания 12V. ВАЖНО! Автомобильный усилитель работает только с питанием 12V. Подключение к другим источникам питания содержащие другое напряжение недопустимо и приведет к поломке автомобильного усилителя.

На усилители имеется 3 основных клеммы, это:

• + BATT или плюс/питание (клемма постоянного питания);
• + REM/RMT (клемма прерывания питания);
• — GND или минус/масса (клемма заземления).

Подключаем к плюсовой клемме (BATT) провод питания 12V, также с помощью перемычки (второго провода) делаем подключение от плюсовой клеммы (BATT), к клемме REM/RMT, такое подключение даст включить усилитель принудительно. После к клемме минус (GND) подключаем черный провод от источника питания. На усилители должна загореться контрольная лампа индикации, сигнализирующая о включение усилителя.

После того как усилитель подключен, необходимо его соединить с магнитолой линейным выходом, в простонародье такой провод называют (тюльпан), согласно цвету подключаете один конец к магнитоле, второй к усилителю, черный провод в черных выход, красный к красному.

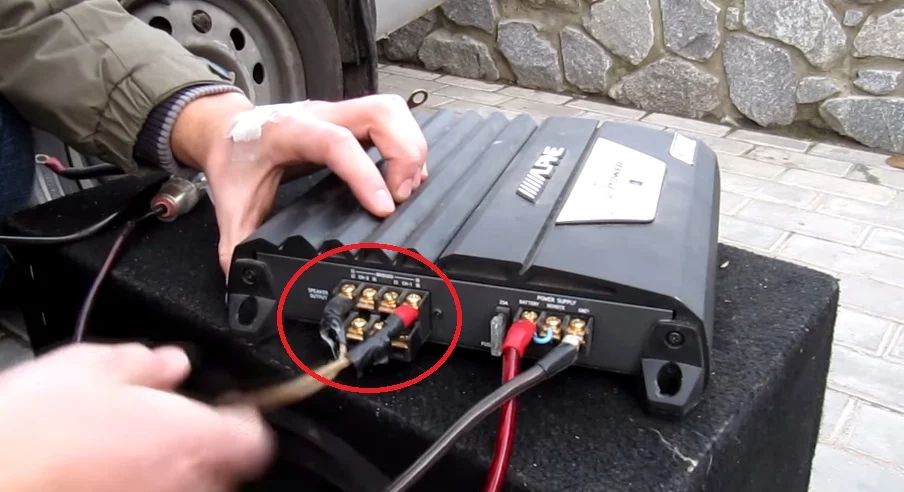

Последним шагом является подключение колонки к усилителю, в зависимости от количества каналов на самом усилители варьируется и количество клемм. Один канал — это две клеммы (+) и (-). Зачастую усилители бывают:

• Одноканальные (моноблоки);
• Двухканальные;
• Четырехканальные;
• Пятиканальные;
• Восьмиканальные.

Необходимо поочередно проверить каждый канал на работоспособность т. е. Переключать провода подключения колонок от канала к каналу. При подключении колонки к каналу усилителю, через магнитолу должен воспроизводиться звук. Если звук воспроизводиться, то канал усилителя работает.

Также, при подключении оставьте усилитель включенным приблизительно на 5 — 15 минут. Распространенная проблема всех усилителей это выход из строя регулятора температуры. В ходе работы усилителя от нагрева он впадает в защиту, этому сигнализирует смена индикатора с зеленого на красный.

После проверки всех каналов, если качество звучание между каналами не различается и всё работает, то усилитель проверен и готов к дальнейшей работы.

Как самостоятельно прозвонить проводку в машине мультиметром

Люди давно живут в окружении электрических приборов, которые незаметно входят в жизнь каждого человека с самого детства. Электронные часы, электрочайники, телефоны, компьютеры, автомобили — незаменимые помощники человека в быту и на производстве. Но иногда устройства ломаются, и приходится их проверять и чинить. Ничего сложно в этом нет, если уметь пользоваться измерительными приборами и знать, например, как прозвонить проводку в машине мультиметром или как проверить целостность электрической цепи.

Общие сведения

Чтобы найти разрыв проводов ,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр. Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Устройство прибора

Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.

Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.

Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.

Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.

Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы». При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений.

Провода должны быть гибкими с прочной пайкой и хорошо держаться в гнездах устройства. Часто бывает, что внешне эффектные щупы неудовлетворительного качества с плохими техническими характеристиками.

Принцип действия

Для аналогового типа прибора не требуется собственный источник питания. Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

На передней панели мультиметра имеется переключатель, который выбирает режим измерений. Переключатель задает масштабный коэффициент, определяющий значение на шкале устройства.

Аналоговые приборы имеют два типа шкалы:

• Равномерная индикация.
• Логарифмические показатели.

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

• Дисплей для показа измеряемых значений.
• Разъёмы для щупов и сами щупы.
• Переключатель различных режимов и диапазонов.

Прозвонка проводов

Обязательно перед началом любых измерительных работ проверяется исправность самого тестера.

Случается, что сама измерительная система неисправна. Для проверки концы щупов измерительного устройства соприкасаются. Если устройство работоспособно, то индикатор отобразит ноль или слегка отклонится. Небольшое отклонение указывает, что щупы и клеммы имеют свое маленькое сопротивление.

Если мультиметр имеет звуковой сигнал, то прибор устанавливается в режим зуммера. Это делается постановкой переключателя на соответствующий значок на корпусе тестера.

Щупы подносятся к концам проверяемой детали.

Возможные варианты поведения тестера:

• Раздастся зум, если проводка не повреждена.
• Кабель может быть исправен, но очень большой длины. В этом случае сопротивление проводника будет гораздо больше, чем-то, при котором срабатывает звуковой сигнал. На помощь придет дисплей и отобразит значение сопротивления.
• Если на индикаторе высветилась единица, то величина сопротивления выше, чем допустимый диапазон шкалы мультиметра. Надо перейти в другой диапазон и повторить замер.
• В случае неисправности проводника, мультиметр не произведет никаких действий.

При замерах мультиметром нельзя допускать контакта человеческого тела со щупами и проводами, где нет изоляции.

Поиск неисправностей в электроцепи автомобиля

Если в автомобиле не работает какой-то узел, то в первую очередь необходимо проверить электрическую цепь. Нет особых различий между тем как прозвонить мультиметром разные провода в различных автомобилях, кроме высоковольтного кабеля.

Сначала убеждаются, что есть напряжение в цепи неработающего блока:

• Мультиметр настраивается переключателем на измерение напряжения.
• Щуп мультиметра присоединяется к массе машины или на минус аккумуляторной батареи. Особенностью питающей пары в автомобиле является то, что минусовый кабель или очень короткий, или вообще отсутствует.
• Оставшийся щуп касается подводящего кабеля. Провод должен быть отсоединен от клеммы устройства.

Если индикатор тестера показывает наличие напряжения, то значит, провод целый. По аналогии прозваниваются все провода узла. При поврежденном проводе шкала мультиметра показывает ноль.

Необходимо учитывать, что в некоторые участки автомобиля напряжение подается только при включенном ключе зажигания.

При завершении проверки наличия напряжения проверяют величину силы тока. Прибор переводится в режим амперметра, переключатель в диапазон измерения до десяти ампер. Все устройства автомобиля нужно выключить, а тестер правильно подсоединить в электрическую сеть автомобиля. Для этого мультиметр подключают между плюсовым контактом аккумуляторной батареи и проверяемым узлом. Экран прибора должен отобразить найденное значение силы тока, оно должно соответствовать потреблению постоянно включенных устройств машины. При превышении значения силы тока от нормы делают вывод о его утечке.

В этом случае начинают проверку устройств, не входящих в стандартную комплектацию автомобиля, и места, где проводка входит в состав подвижных механических узлов.

Опытные мастера выявляют зоны с падением силы тока, ориентируясь на показания мультиметра при поочередно вынутых предохранителях. Тогда проверяют искрение на контактах.

При обнаружении неправильно ведущего себя провода, его прозванивают для проверки целостности, а затем измеряется его сопротивление.

Одним из ответов на вопрос, как прозвонить провода мультиметром, является измерение сопротивления каждого из проводов узла. Номинал наносится на оплетке, и к проводу подключают тестер в режиме омметра. Обычно диапазон значений сопротивлений автомобильной проводки колеблется от 3.5 до 9.9 кОм. Разница между измеренным элементом и нормой не должна быть больше четырех килоом.

Проверка бронепровода

Питающие пары автомобиля состоят из высоковольтного провода системы зажигания. Перед тем как прозванивать мультиметром силовой провод, проводят визуальную диагностику при работающем моторе. При зажигании свечей напряжение доходит до нескольких тысяч вольт.

Поэтому при пробое высоковольтной изоляции возникает искра на расстоянии три-пять миллиметров от поврежденного участка. В этом случае, если изоляция повреждена, то искрообразование сопровождается пробоем на двигатель, и свеча не выполняет свою функцию. Если диагностика проводится в помещении или на темной улице, то пробой четко виден. Заряд от неисправного участка может разогревать изоляцию вплоть до её возгорания.

Причиной неисправности может быть повреждение контактного узла. В этом случае сопротивление центральной жилы возрастает. Во время коррозии из-за уменьшения толщины некоторые проводки в жгуте разламываются, и высокое сопротивление препятствует силе тока достичь необходимого уровня. Напряжение, в свою очередь, не подается к электродам зажигательных свечей.

Проверка высоковольтного кабеля отличается от того, как прозванивать провода мультиметром, потому что сила тока в кабеле маленькая. Это связано с очень высоким напряжением, которое проходит по силовому проводу. Поэтому такие провода имеют толстую изоляцию и малый диаметр сердечника. В режиме зуммера мультиметр не отличит целый провод от поврежденного.

В таком случае измеряют сопротивление. Для начала визуально просматривают соединение контактных групп. По статистике, обрывы чаще всего происходят именно в местах контактов.

Затем зачищают контакты наждачной шкуркой от коррозии и окислительного слоя, чтобы избежать погрешности при замере. Мультиметр переводится в режим измерения сопротивления при диапазоне замеров — до десятка кОм. Руки не должны соприкасаться с проводами и контактами. Неповрежденный бронепоезд имеет сопротивление от 3,5 кОм до 10 кОм. В любом случае лучше всего найти данные сопротивления в технической документации и сравнить с полученными. Разница не должна составлять более десяти процентов.

Если под рукой нет инструкции, то прозванивают поочередно несколько проводов. Разброс величин сопротивления каждого из элементов не должен составлять более чем два—три килоома.

Непосредственно во время замера, когда кабель скручивают, растягивают или гнут, сопротивление не должно «прыгать».

Тестировать любые провода, жгуты, особенно в автомобиле, лучше всего, если присутствует электрическая и принципиальная схема. Иначе сложно разобраться, где какой провод находится в жгуте.

После изучения основ измерения мультиметром и освоения работы методом исключения, любой человек может самостоятельно диагностировать и починить неисправность в проводах.

Как отремонтировать электропроводку автомобиля?

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей — обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Популярные марки:

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства — система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника — климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

• Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
• Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
• Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
• Деформации электропроводки — окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
• Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2‐х компонентов:

• Потребителя — электрооборудования, устройств, предохранителей, блоков.
• Проводки — обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления — зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей — одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Ремонт электропроводки автомобиля

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой — учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из‐за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ. Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика‐профессионала.
