Клеммы
[/COLOR]Клемма — (нем klemme) тех. зажим для присоединения или закрепления проводов на электроприборах, аппаратах и электрических машинах .
История умалчивает о изобретателе клемм. Скорее всего они появились с распространением электричества в быту и производстве, но прародитель основного названия известен всем : он него пошел и род людской и бытовое название двух видов однородных клемм, которые существуют друг для друга, как мужчина и женщина ( в статье для Голландии и стран с однополыми браками статью рекомендуется отредактировать ! ). Они, пара клемм так и зовутся : папа и мама ! В результате их соития, соединения получается их дитя : контакт. А вот для того, что бы он был надёжным и крепким нужно правильно подобрать родителей, то есть клеммы. Как говорится не родит свинья бобра !
Так и клеммы нужно подбирать по виду соединения между собой, выдерживаемой нагрузки током, удобством монтажа и необходимому размеру зажима для провода.
В данной теме рассмотрим основные клеммы, зажимы и прочие приспособления крепления электрических проводов между собой, к источнику питания, источнику сигнала. То есть речь о применяемых в автозвуке .
Источник электричества в автомобиле генератор и аккумулятор. Первым делом необходимо запитать электроприборы для автозвука от АКБ.
Речь пойдет о силовых клеммах , которые крепятся на силовые провода .
Аккумуляторные клеммы. Ну само по себе название говорит о том, то сие приспособление нужно для соединения силового кабеля и АКБ между собой. Чаще всего в данную клемму подключается несколько проводов.
Когда же нужно подключить кабель непосредственно на болт стандартной клеммы АКБ, то можно использовать такого типа клеммы :
Иногда нет возможности протянуть минусовой провод от АКБ. Тогда минус берется с кузова. Для этого подключения есть такой вариант клемм ( клемма заземления ):
Часто в автомобиле используется несколько усилителей и прокладывается до места установки усилителей один мощный силовой провод с установленным на нём предохранителем . Далее же от данной клеммы — дистрибьютор ( распределитель ) питания — прокладываются провода нужного сечения до каждого потребителя тока. Не нужно забывать, что после распределителя нужно также на каждый провод установить свой предохранитель, соответствующий нагрузке кабеля. Предохранитель спасёт от возгорания , перегорев быстрее, чем вспыхнет кабель и то, что он нагреет.
В данные распределители, а также во входные контакты питания усилителя провод перед крепежом либо облуживается, либо же зажимается в специальные клеммы или втулку :
Для обжима используются специальные обжимные клещи .
Также не забываем на конец провода и начало клеммы одеть термоусадочную трубку для изоляции оголенной части контакта.
Для тех, кто не хочет возится с изготовлением есть готовые установочные комплекты.
Вроде как с клеммами для силовых проводов разобрались. Далее смотрим, какие чаще всего используются и встречаются клеммы для подключения громкоговорителей от ГУ и усилителя.
Здесь уже используются акустические провода . Нам то их и надо окультурить .
Ежели динамики подключаются от магнитолы, то проще всего использовать разъём такого типа или же спаять провода от ISO разъёма ГУ .

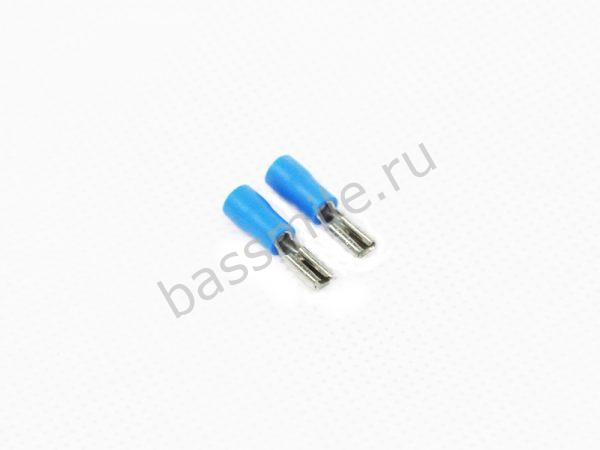

Хотя чаще всего используются вот такие клеммы :
Далее провода от магнитолы или усилителя прокладываются до громкоговорителя . Хоть блины , хоть сабвуфер , а без сигнала от усилителя они играть не будут.
Вариант первый : припаять провод к клеммам громкоговорителя либо же использовать гильзы, если на громкоговорителе предусмотрен винтовой зажим шестигранным болтом.
Также лудятся концы провода при креплении в акустическое оформление громкоговорителя, то есть в терминал на корпусе или в пружинные клеммы динамика.
Пружинные клеммы громкоговорителя.
Для более лучшего крепления в данном виде подключения надо использовать такие клеммы :
Ну и остаётся у нас сам громкоговоритель с вариантом припаять напечатано выше. Если же использовать клеммы, то часто используются вот такие. Почему часто? Да потому что другие не влезут !
Не забываем изолировать оголённые участки проводов и защитить провода от повреждения и фиксировать от случайного выдёргивания из места коммутации !
Какие клеммы для динамиков
На колонках, стандартных автомобильных применены какие-то маленькие клеммы.
Может кто знает, какие там стоят? Ширина папы в миллиметрах
Senior Member
Старшой
Регистрация: 24.05.2007
Адрес: Столица РФ
Сообщений: 57,767
Сообщение от Bragus
На колонках, стандартных автомобильных применены какие-то маленькие клеммы.
Может кто знает, какие там стоят? Ширина папы в миллиметрах
Стандартные размеры ножевых клемм 2,8 , 4,8 , 6,3 мм
| Udarnik-truda |
| Посмотреть профиль |
| Отправить личное сообщение для Udarnik-truda |
| Найти ещё сообщения от Udarnik-truda |
Senior Member
Уазовед
Регистрация: 02.10.2011
Адрес: г.Мирный, Якутия
Сообщений: 4,979
Сообщение от Udarnik-truda
Стандартные размеры ножевых клемм 2,8 , 4,8 , 6,3 мм
Значит 2,8 и 4,8 на колонках? Спасибо. Хоть знать буду какие искать.
Senior Member
Старшой
Регистрация: 24.05.2007
Адрес: Столица РФ
Сообщений: 57,767
Сообщение от Bragus
Значит 2,8 и 4,8 на колонках? Спасибо. Хоть знать буду какие искать.
Вообще есть такая штука — штангенциркуль, ей очень легко и удобно узнать, что там на колонках наверняка. Померить штангелем ширину лепестка ведь не сложно, да на крайняк и линейка простая пойдет, 3 мм от 5 мм ведь по ней можно отличить.
| Udarnik-truda |
| Посмотреть профиль |
| Отправить личное сообщение для Udarnik-truda |
| Найти ещё сообщения от Udarnik-truda |
Какие клеммы для динамиков
Качественные клеммы для акустических кабелей.
Изготовлены из латуни с поверхностным электролитическим лужением с изоляцией PVC (поливинилхлорид).
Надежные и долговечные аксессуары, которые защищены от перепадов температур и коррозии.
Артикул: 55555555 Категория: Акустические клеммы
Описание
В наличии типоразмеры:
3.2 мм
4.8 мм
5.2 мм
6.3 мм

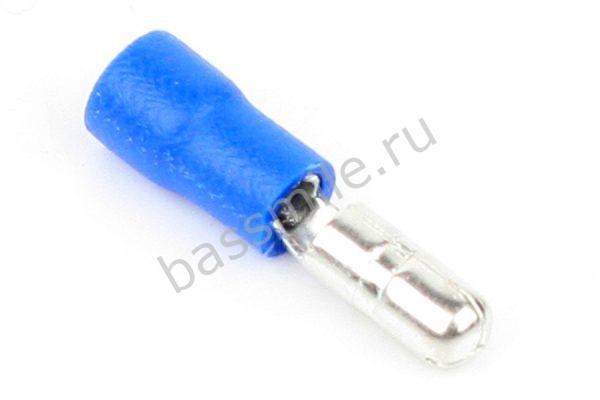

цилиндрическая 2.5 мм
