Как работает ремень безопасности в машине

Принцип работы ремня безопасности

Ремень безопасности. Устройство, принцип работы, виды ремней безопасности

• Ремень безопасности. Устройство, принцип работы, виды ремней безопасности
• Принцип работы ремня безопасности
• Устройство ремня безопасности
• Виды ремней безопасности
• Видео: спасает ли ремень безопасности
• Составные элементы и их назначение
• Система ремней безопасности с натяжителями
• Источники:

Принцип работы ремня безопасности

Ремень безопасности должен фиксировать тело пассажира в постоянном месте в стабильном положении. Тело во время езды передвигается, а неудачный маневр водителя или какой-либо занос могут спровоцировать аварию, которая благодаря ремню не должна отразиться на пассажирах или отразиться в меньшей степени. Поэтому ремень нужно уметь правильно фиксировать.

Ремни безопасности изготавливаются из растягивающего волокна, которое способно поглощать возникшую дополнительно кинетику за счет противодействия двух тел.

Устройство ремня безопасности

• Лямка;
• Защелка (замок);
• Болты крепления;
• Втягивающее устройство.

Лямки изготавливают из синтетического материала. Главное тербование — использование материала высокой прочности.

Работу втягивающего устройства ремня безопасности осуществляет храповый механизм. Функциональность аварийной блокировки осуществляет чувствительный элемент. В его основе лежит обычный металлический шарик. При его смещении катушка фиксируется системой рычажков. Некоторые устройства вместо шарика оснащены маятником.

Система натяжения ленты работает благодаря маховику, который зафиксирован на оси катушки. Он представляет собой маленький диск, обеспечивающий плавность процесса. В момент аварии этому диску приходится преодолевать силу трения. При этом параллельно образуется давление на винтовую поверхность.

Функция болтов – надежное крепление всего устройства во время движения. Они состоят из твердого сплава, который способен выдерживать крупные нагрузки. Для максимальной надежности их прикрепляют к каркасу машины.

Виды ремней безопасности

• Двухточечные ремни безопасности (поясные) — наиболее устаревший вид. В основном их приспосабливают для оборудования задних кресел авто. Располагается такой ремень на талии, закрепляется справа налево. В использовании поясной ремень не очень удобен, имеет свои недостатки, также не дает полной гарантии того, что пассажир полностью защищен от неблагоприятных воздействий;
• Трехточечные ремни безопасности (диагонально-поясные). Это устройство очень популярно среди автомобильных производителей. Его основными характеристиками являются: оригинальное расположение в форме буквы V, засчет чего нагрузка распределяется равномерно по всему ободу. Трехточечный ремень является универсальным, поскольку подходит ко всем видам сидений, как на переднем ряду, так и на заднем;
• Четырехточечные ремни безопасности. Серийные автомобили используют данное устройство довольно редко. Этот вид ремней применяется в основном на специальном транспорте, спортивных машинах и внедорожниках.
• Пятиточечные ремни безопасности. Тип является узкоспециализированным средством пассивной безопасности. Оборудуют им, как правило, дорогостоящие сиденья в суперкарах или детские сиденья. В состав пятиточечного ремня входят: два поясных перпендикулярных ремня, которые «начинаются» от плеча человека, а также один дополнительный – он располагается между ногами.

Видео: спасает ли ремень безопасности

Составные элементы и их назначение

Крепеж

Зачастую точки крепления устанавливаются на элементах кузова. Дело в том, что тело человека в момент инерционного смещения вперед создает значительную нагрузку на ремень. Если точки будут вкручены в сиденье, то из-за сильной нагрузки конструкция может не выдержать и спинка подастся вместе с телом.

Замок

Замок обеспечивает разъемную точку крепежа. Работа замка очень проста – на язычке, расположенном на ремне, проделывается отверстие, а в замке используется штифт. При установке язычка штифт заходит в отверстие и обеспечивает надежную фиксацию. Для разъединения надо нажать на специальную клавишу замка, чтобы втянуть штифт и высвободить язычок.

Инерционные катушки

Она обеспечивает автоматическое сматывание ленты, чтобы он не мешал. Вытянуть обратно можно плавным движением. Но при попытке быстрого разматывания механизм блокирует катушку.

— при отстегивании лента сама сматывается

— катушка самостоятельно регулирует натяжку

— блокировка катушки при резком разматывании.

— блокировка катушки происходит не сразу, и длина ремня все же немного увеличивается, из-за чего туловище успевает набрать небольшое ускорение. А это повышает вероятность травмирования.

Ограничители

Торсион катушки

Ограничитель представляет собой торсион, который выступает в роли оси для катушки.

При столкновении катушка блокирует разматывание ремня, тело упирается в ремень, что создает нагрузку на ленту.

При достижении определенного усилия на лямке, торсион начинает скручиваться, проворачивая катушку и отматывая ремень. Из-за этого и происходит плавное гашение усилия на ремне.

Преднатяжители

Преднатяжители натягивают ремень еще до того, как тело начинает инерционное движение. То есть он предотвращает получение ускорения. Эти устройства работают на опережение и для этого используются датчики удара, применяемые в конструкции подушек безопасности.

Работают преднатяжители так: в момент удара при столкновении датчики регистрируют его и подают сигнал на блок управления. Тот в свою очередь задействует исполнительные механизмы, и они мгновенно натягивают ленту, исключая даже малейшее смещение тела вперед.

Преднатяжители бывают двух типов – пиропатронные и электроприводные.

Система ремней безопасности с натяжителями

Натяжитель ремня безопасности сматывает ремень безопасности при столкновении в обратном направлении. Это помогает уменьшить свободу при­легания ремня безопасности (зазор между ремнем безопасности и телом). Таким образом, с помощью ремня безопасности заранее предотвращается перемещение пассажира вперёд (относительно движения автомобиля).

Натяжное устройство ремня безопасности улучшает степень натяжения и повышает защиту против выскальзывания из-под ремня. Это достигается за счет немедленного срабатывания натяжного устройства ремня безопасности во время первоначального удара. Максимальное перемещение водителя или пассажира в переднем направлении должно равняться приблизительно 1 см, а продолжительность процесса механического натяжения должно составлять 5 мс (максимальное значение – 12 мс).

Кроме механических натяжных устройств в настоящее время многие производители оборудуют автомобили пиротехническими натяжителями.

Рис. Пиротехнический натяжитель: 1 – ремень безопасности; 2 – пиротехнический патрон; 3 – поршень

Они срабатывают, когда встроенный в систему датчик, регистрирует превышение ранее заданного порога замедления, свидетельствующего о начале столкновения. При этом включается детонатор пиротехнического патрона. При взрыве патрона выделяется газ, давление которого действует на поршень, соединенный с ремнем безопасности. Поршень быстро перемещается и натягивает ремень. Обычно время срабатывания устройства составляет не более 25 мс после начала удара.

В зависимости от конструкции и принципа действия существуют следующие типы натяжителей ремней безопасности:

• тросовый натяжитель ремня безопасности с механическим приводом
• шариковый натяжитель
• роторный натяжитель
• реечный натяжитель
• ленточный натяжитель

Источники:

• FORAM.RU
• http://seite1.ru/
• Пикабу!
• Бесплатные электронные технические руководства
• Drive2.ru
• Устройство автомобиля
• avtoved.com
• automanya.ru
• MotorsGuide.ru
• DRIVE2
• Студопедия
• мастерок

Как устроен ремень безопасности: принцип действия

Александр Никоненко

Ремни безопасности – самое старое и надёжное устройство для защиты водителей и пассажиров при ДТП. Ещё за много лет до изобретения воздушных подушек они уже спасали человеческие жизни. И даже теперь, когда Airbag входит в комплектацию каждого автомобиля, им не удалось полностью заменить ремни безопасности, которые являются очень важным элементом системы СРС.

Конечно, его конструкция с годами модернизировалась, но принцип действия ремня безопасности остался тем же, что и почти 100 лет назад. Он удерживает пристёгнутого человека в автомобильном кресле, не давая ему при столкновении вылететь из машины и уменьшая силу ударов о твёрдые детали салона. Несмотря на привычность этого устройства, мало кто знает, из чего оно состоит и как работает. Давайте посмотрим, каким образом ремням удаётся обеспечивать вашу безопасность.

Элементы конструкции ремня безопасности

При кажущейся простоте, устройство ремня безопасности довольно сложное. Конструкция состоит из нескольких механизмов, слаженное действие которых обеспечивает человеку эффективную защиту в случае удара или экстренного торможения.

В комплектацию современных ремней безопасности входят:

• Лента (лямка, ремень). Выполняется из сверхпрочного синтетического материала, способного выдерживать огромные нагрузки. Делятся на плечевые, удерживающие верхнюю часть туловища, и поясные, закрепляющиеся в районе поясницы.
• Замок. Разъёмный механизм, установленный на ленте. Благодаря ему лямки проще укладывать, удобно располагая на теле.
• Крепления. Металлические болты из твёрдых сплавов. Закрепляются на элементах кузова или сидения, и надёжно фиксируют ленту.
• Инерционные катушки. Механизм для регулировки натяжения лямок. Работает по такому принципу: позволяет вытянуть ленту плавным движением на нужную длину, и автоматически втягивает её при расстёгивании замка.
• Ограничители. Устанавливаются на оси инерционной катушки. Стопорят ленту, не давая ей разматываться рывками при ударах и торможениях автомобиля.
• Преднатяжители. Один из новейших элементов ремней безопасности, входящий в систему Airbag. Во время ДТП в преднатяжителе выстреливает пиропатрон, и механизм срабатывает, натягивая ленту для оптимального удерживания человека в автокресле.

Виды ремней безопасности

На сегодняшний день существует целый ряд видов ремней безопасности, отличающихся по принципу действия механизма или количеству крепёжных точек.
Основные виды ремней безопасности по принципу действия устройства:

1. Статический. Механизм с ручной регулировкой длины ленты. Из-за несовершенства такой конструкции современные автопроизводители её уже не применяют, и такое устройство можно встретить только в старых машинах.
2. Динамический. Более удобный принцип действия механизма, при котором лямки подстраиваются под движения человека, автоматически удлиняясь и сматываясь. А срабатывающий при резких торможениях фиксатор останавливает движение ленты, прижимая тело к спинке сидения.
3. Опережающий. Самый продвинутый вариант, при котором ремни безопасности взаимодействуют с системой SRS. Механизм работает на опережение, и, получив сигнал от датчика удара, успевает натянуть лямки ещё до того, как тело по инерции начнёт двигаться навстречу опасности.

По количеству точек крепления ремни безопасности делятся на такие виды:

• 2-х точечные. Малоэффективный, и поэтому практически снятый с производства вариант. Лямку, имеющую всего 2 крепежа, сложно использовать, и она не может обеспечить качественную поддержку.
• 3-х точечные (диагонально-поясные). Самое универсальное устройство, применяющееся в большинстве автомобилей. Удерживает одновременно грудную и поясничную зону, и имеет высокий уровень комфорта и защиты.
• 4-х точечные. Надёжный, но не очень удобный вид ремня безопасности. Лямки, прикреплённые к сидению, проходят через оба плеча и поясницу. Применяются в основном в спортивных авто и некоторых внедорожниках.
• 5-и и 6-и точечные. Конструкция с 5-ю креплениями используется для детских автокресел и гоночных автомобилей. В ней, кроме грудных и поясных, имеется дополнительная лента, проходящая между ног. В 6-и точечных устройствах таких лямок две, и они применяются только для оснащения специализированных авто, развивающих сверхскорости (суперкаров и болидов).

Производители постоянно работают над усовершенствованием ремней безопасности, применяя для этого самые современные технологии. Одна из инновационных наработок, которая может вскоре появиться в автомобилях – лента, совмещённая с воздушной подушкой. Она будет реагировать на сигналы датчиков, и надуваться при ДТП, смягчая нагрузку.

Но и те ремни безопасности, которые сейчас устанавливаются в машинах, очень эффективно работают в вашу пользу. Согласно статистике, это устройство помогает выжить и не получить серьёзных повреждений в 70% аварийных ситуаций. Поэтому водителю никогда не следует пренебрегать безопасностью, и не только самому пристёгиваться ремнями, но и требовать этого от своих пассажиров.

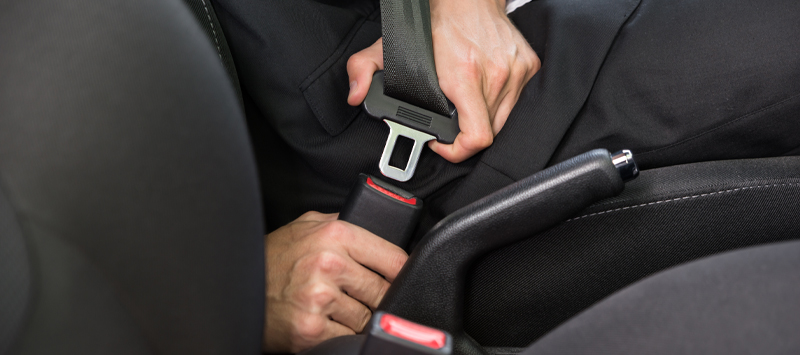

Ремни безопасности автомобилей: как работают и как обеспечивается смазывание деталей?

Ремень безопасности – это один из самых важных элементов пассивной безопасности людей, находящихся в салоне движущегося автомобиля. Согласно исследованиям, использование ремней безопасности снижает риск получения серьезных травм при аварии более чем на 50 %.

Широкое распространение автомобильных ремней безопасности началось только в 1950-х годах. С тех пор они стали обязательным элементом любого автомобиля и прошли многочисленные улучшения, чтобы обеспечить максимальную защиту пассажиров.

Ремни безопасности бывают разных типов. Наиболее распространенными являются трехточечные ремни безопасности, которые крепятся к кузову автомобиля в трех точках, удерживая пассажира за плечи и бедра. Также существуют двухточечные ремни безопасности, которые крепятся только на бедрах, а также специальные ремни безопасности для детей.

Основным элементом системы безопасности является лента, которая изготавливается из синтетического материала, такого как полиэстер или нейлон. Именно она удерживает пассажиров в кресле.

Одним из ключевых компонентов системы пассивной безопасности является замок ремня безопасности. Это механизм, который фиксирует ремень за металлический язычок, чтобы он не смог расстегнуться и отпустить пассажира во время аварии.

С другой стороны лента устанавливается в инерционную катушку ремня безопасности. Она осуществляет автоматическое затягивание ремня для лучшей фиксации пассажира. При резком вытягивании ремня, которое характерно для аварийной ситуации, преднатяжитель натягивает ленту.

Изготовление ремней безопасности

Производство систем безопасности начинается с выбора правильных материалов. Для ремней безопасности используются такие материалы, как нейлон, полиэстер и другие синтетические компоненты. Они должны быть достаточно прочными и гибкими, чтобы обеспечить максимальную защиту пассажиров в случае аварии. При этом должны иметь возможность немного растягиваться при больших нагрузках для предотвращения травмирования.

Ленты ремней безопасности проходят ряд тестов и испытаний, чтобы гарантировать их соответствие стандартам качества. Эти тесты включают проверку на прочность, устойчивость к истиранию и растяжению, проверку соответствия другим стандартам безопасности.

Замки ремней безопасности имеют в своей конструкции детали из металла и пластика. Защелки должны быть способны выдерживать большое напряжение и не раскрываться при столкновении или других аварийных ситуациях. Они также должны быть устойчивы к износу и коррозии, чтобы долговременно и штатно эксплуатироваться.

Изготовление ремней безопасности – это сложный процесс, который требует высокой степени точности и внимания к деталям. Специализированные производственные центры, которые осуществляют производство замков ремней безопасности, имеют необходимое оборудование и квалифицированный персонал, чтобы гарантировать высокое качество продукции.

После прохождения всех тестов элементы системы безопасности готовы к установке в автомобили. Важно отметить, что производство ремней безопасности должно соответствовать высоким стандартам качества и безопасности, чтобы обеспечить максимальную защиту пассажиров в случае аварии.

Важным этапом в изготовлении ремней безопасности является подбор смазочных материалов для их узлов. Они необходимы для снижения износа и повышения надежности работы механизмов.

Смазка ремней безопасности

Хотя ремни безопасности довольно прочны и долговечны, они могут быть повреждены из-за неправильного использования, износа или в результате аварии.

Чтобы обеспечить длительную штатную эксплуатацию, сопряженные поверхности ремней безопасности должны быть смазаны. Это обеспечит предотвращение износа и повышение надежности работы механизмов.

Для того чтобы пользователю не приходилось самостоятельно вмешиваться в конструкцию механизмов безопасности автомобиля для их досмазывания и предотвращения преждевременного износа деталей, на этапе производства компонентов наносят твердые смазочные материалы – покрытия.

Покрытия для механизмов ремней безопасности обеспечивают ресурсное смазывание деталей, формируя сухой и чистый антифрикционный слой. Благодаря этому предотвращается риск заедания замка.

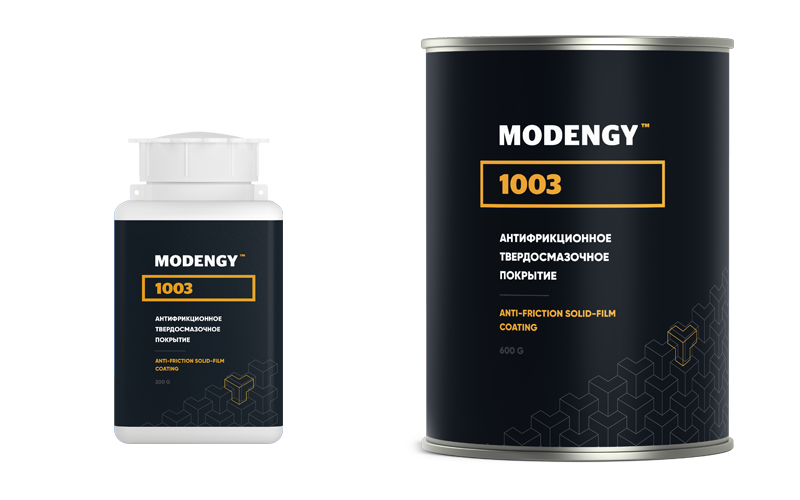

Например, на сопряженные поверхности замков ремней безопасности наносят антифрикционное твердосмазочное покрытие MODENGY 1003 на основе дисульфида молибдена и графита.

Твердые смазочные компоненты обеспечивают снижение трения сопряженных деталей, повышают плавность их движения и предотвращают износ.

Выбор в пользу покрытий перед пластичными смазками для ремней безопасности делается исходя из ряда преимуществ твердых смазок, среди которых длительный срок службы, отсутствие токсичных испарений, сухая текстура, не притягивающая пыль.

Чтобы ремень безопасности функционировал штатно и корректно сработал в случае аварийной ситуации, необходимо следить за состоянием всех его механизмов и своевременно восстанавливать их работоспособность, начиная от замка ремня безопасности, который при недостаточном смазывании может заедать, заканчивая поврежденной лентой и изношенной инерционной катушкой. Ремонт либо замену ремня безопасности необходимо осуществлять в специализированных сервисных центрах.

Ремень безопасности: как устроен и принцип действия

Ремень безопасности — один из самых важных элементов в автомобиле, который сохраняет жизни людей. С развитием технологий и появлением новых материалов, конструкция таких приспособлений значительно изменилась. Вспомним историю ремней, которые применяются сегодня.

Первую попытку защитить водителей и пассажиров предприняли во Франции еще в прошлом веке. Инженеры под руководством Луи Рено создали систему ремней, которые закреплялись к кузову в 5 точках, но конструкция не получила успеха. В то время скорость передвижения транспортных средств была относительно небольшой, а количество машин на дорогах — ограниченным. Поэтому водители просто не видели необходимости использовать такие приспособления.

К середине 20 века аварийность на дорогах начала возрастать. Тогда многие компании стали оборудовать транспортные средства защитными ремнями. Они использовались на переднем ряду. Но такие конструкции оказывались неэффективными.

Первым реально рабочим вариантом стала разработка шведского производителя Volvo . Нильс Болен, сотрудник компании, в 1959 году предложил новую систему обеспечения безопасности пассажиров и водителя.

Современные ремни. Системы защиты в современном автомобиле можно разделить по количеству точек крепления к кузову — от 2 до 6. Самыми сложными считаются устройства в детских креслах. Современным стандартом установлено использование 3-точечных ремней безопасности.

Такая система может быть инерционной и безинерционной. Во втором случае потребуется длину лямок регулировать под телосложение пассажира. Устройства инерционные имеют катушки с автоматическим сматыванием ремня.

Принцип работы. Основной элемент современных ремней безопасности — инерционная катушка и 2 механизма: возврат и блокировка. Внутри или сбоку барабана находится спиральная пружина, которая в процессе разматывания ремня затягивается. При отстегивании это устройство позволяет смотать ремень в исходное положение. Кроме того, в конструкции предусмотрен механизм фиксации ремня и устройство блокировки вращения катушки.

Ремень безопасности в современном автомобиле обеспечивает защиту пассажиров и водителя. Его пытались внедрить в транспортное средство еще в первой половине 20 века, но широко использовать стали после 1959 года.
