Как восстановить суппорт тормозной своими руками

Ремонт тормозного суппорта своими руками

Случается так, что автомобиль начинает плохо тормозить. Вы нажимаете, а педаль тормоза стала твердой и в колесах будто что-то подклинивает. Откройте крышку бачка главного тормозного цилиндра – если жидкость пенится или она темного цвета, вам придется делать полную замену тормозной жидкости. Однако, скорее всего, дело в тормозном суппорте либо его направляющих. И сделать ремонт суппорта своими руками вам вполне по силам.

Как снять тормозной суппорт

Снятие тормозного суппорта автомобиля

Сделать ремонт суппорта своими руками вам вполне по силам.

1. Срываем колесные болты (17, 19, 21 размеры под ключ).
2. Ставим автомобиль на ручник, поднимаем и фиксируем дополнительно специальным деревянным «козликом» либо чем-то другим.
3. Выкручиваем колесные болты или шпильки (что там у вас).
4. Снимаем колесо.
5. Далее отверткой пытаемся отжать суппорт в направлении от себя. Если его заклинило, стараемся продвинуть хотя бы чуть-чуть.
6. За суппортом находятся два болта (обычно на 14). Выкручиваем их.
7. Снимаем суппорт. Подготовьте заранее подставку для него, либо повесьте его на пружину амортизатора. Суппорт ни в коем случае не должен висеть на тормозном шланге.
8. Выньте тормозные колодки из крепления.

Ремонт тормозного суппорта своими руками

Ремонт тормозного суппорта автомобиля

Первое, что нужно сделать – осмотреть направляющие суппорта (в народе «солдатики»), они чаще всего дают сбой.

Первое, что нужно сделать – осмотреть направляющие суппорта (в народе «солдатики»), они чаще всего дают сбой. «Солдатики» должны легко ходить взад – вперед. Естественно, они должны быть целыми и полностью выниматься. Если ход их затруднен, либо они «закисли» на одном месте, то произведите простой ремонт направляющих суппорта.

1. С помощью «ВД-40» (или другого) прочистите пыльники направляющих, их посадочные места. Как только вместо темной пены пойдет светлая – значит грязь вышла.
2. Теперь нужно взять специальную смазку для направляющих тормозных суппортов (можно пользоваться литолом). Обильно смазать тело «солдатика», затем несколько раз пройтись им взад-вперед в посадочном месте.

Пожалуй, это все, что можно сделать своими руками при ремонте направляющих суппорта. Если поврежден пыльник – покупаем, ставим новый. Обломлена направляющая – также нужно приобрести новую (перед этим вынуть обломок), сваривать не рекомендуется.
Есть в продаже ремкомплекты направляющих суппорта, в них входят четыре направляющих и пыльники (только на задние или только на передние тормоза).

Ремонт переднего суппорта

Со временем наиболее часто изнашивающаяся деталь в суппорте – это манжета.

После того, как мы разобрались с направляющими, перейдем к осмотру тормозного суппорта. Для начала попробуем произвести чистку тормозного суппорта. Зальем под пыльник «вэдешку». Несколько раз надавим на педаль тормоза – выдавим поршень. И так несколько раз. Продуем воздухом насухо. Если данная операция не помогла восстановить легкость хода поршня суппорта – идем дальше.
Со временем наиболее часто изнашивающаяся деталь на нем – это манжета. На рисунке показано, как манжета возвращает обратно поршень тормозного суппорта после того, как на него перестает давить тормозная жидкость.
Если у вас не получилось отжать поршень во время снятия суппорта с диска, если тормозные колодки изношены неравномерно и если на дисках есть следы перегрева (полосы) – это все говорит об износе манжеты поршня.

1. Чтобы полностью снять суппорт для обслуживания металлической щеткой очистите поверхность вокруг места соединения тормозного шланга с суппортом.
2. Очистите поверхность вд-40 или растворителем.
3. Специальными обжимами обхватите шланг либо приготовьте емкость для слива тормозной жидкости.
4. Откручиваем болт фиксации шланга (обычно 11). Отводим шланг, подставляем под него емкость.
5. Заранее приготовленный болт 10-го диаметра шага резьбы 1,5 вкручиваем в отверстие суппорта либо подставляем емкость для слива.
6. Зажимаем суппорт в тиски.
7. Плоской отверткой снимаем пыльник поршня тормозного суппорта.
8. Съемником изымаем поршень либо с помощью воздушного компрессора.
9. Вынимаем лопаткой старую манжету.
10. Очищаем посадочную поверхность манжеты и пыльника.
11. Новую манжету из ремкомплекта для передних суппортов чистыми руками и смазанную тормозной жидкостью укладываем в канавку.

Тормозные колодки должны ровно вставать в крепление тормозных колодок.

Полный ремонт суппорта осуществлен, теперь нужно собрать все на место. Одеваем колодки. Обратите внимание, что тормозные колодки должны ровно вставать в крепление тормозных колодок. Если они деформированы, можно подогнуть их с помощью узкогубцев (плоскогубцев). Такой же вариант ремонта подходит и в случае, если крепление при езде трется о диск.
Если после всех манипуляций, колодки не встают на свое место, нужно обратить внимание на скобу суппорта, скорее всего она изношена в местах соприкосновения с креплением и колодками. Для начала, чтобы исключить другие варианты, тщательно чистим поверхности, по которым перемещаются колодки. Если все-таки обнаружен износ, то делаем ремонт скобы суппорта.

После того, как суппорт собран, необходимо осуществить прокачку тормозов автомобиля.

Своими руками можно наварить слой металла на истонченные поверхности (если вы умеете пользоваться сваркой) и обточить, либо заменить на новую скобу.
Смазываем направляющие суппорта, чистим все резьбовые соединения, кроме тормозного шланга. Меняем уплотнительные кольца для полого болта крепления шланга. Продуваем воздухом места соединения, прикручиваем болт обратно.
После того, как все собрано, необходимо осуществить замену тормозной жидкости и прокачку тормозов автомобиля.
Откручиваем штуцер прокачки тормозов. Подставляем емкость для слива тормозной жидкости. Заливаем чистую жидкость до уровня в главный тормозной цилиндр. Нажимаем несколько раз на тормоз – опускаем. Смотрим, что льется из штуцера. Проделываем операцию до тех пор, пока из него не польется чистая жидкость без пузырьков воздуха. Затягиваем штуцер. Опять жмем на тормоз до того, пока педаль не станет твердой.
Убираем подтеки тормозной жидкости, особенно с резиновых частей. Все. Одеваем колесо, опускаем машину. Заметим, что такая последовательность действий характерна не для всех автомобилей. Тормозные суппорты все устроены по-разному (шестигранные крепления, два поршня и прочее) и, поэтому снимаются и разбираются по-разному. Но основной смысл примерно такой же.
Как видите, самостоятельный ремонт суппорта не сложный и не требует каких-то специальных навыков и инструментов для ремонта тормозных суппортов (кроме съемника для поршня). Главная причина выхода из строя тормозного механизма – это грязь, которая летит с дороги. Если вы будете проводить обслуживание тормозных суппортов приблизительно раз в полгода (просто чистить их составляющие) – вам долго не придется их ремонтировать.

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Тормоза очень важный элемент любого автомобиля, ведь от их работоспособности зависит ваша безопасность. Основную нагрузку на любом авто несет на себе передняя часть, как мы знает там тормоза дисковые. После большого пробега, уже от 60 000 километров и выше эффективность торможения начинает падать, это может быть связано с неправильной работой тормозного суппорта, иногда можно вообще поймать «клин». Однако устройство достаточно простое и его можно отремонтировать своими руками. Думаю, вам эта статья будет полезной, в конце будет подробное видео …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала скажу, что переднее колесо просто может заклинить, по аналогии как вот в этой статье — просто прекратит крутиться! Ребята это очень опасно, на скорости это может привести к аварии. Поэтому суппорта нужно правильно и вовремя диагностировать. Однако для начала немного о строении.

Устройство

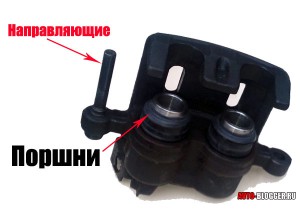

Про суппорт будет отдельная статья, но сейчас я хочу показать на «пальцах», какие есть движущиеся части, которые в первую очередь страдают. Это достаточно простое устройство, в нем есть всего два рабочих элемента – направляющие и поршни.

Именно они виновники всего «торжества», если выходят из строя то работа нарушается. Однако строение поршня сейчас достаточно прочное, физическая течь, когда вы порвали, скажем тормозной шланг, явление сейчас редкое. А поэтому ломается суппорт из-за закисания поршней и направляющих, но про это чуть ниже.

Диагностика суппорта

Если работа этого узла нарушена, то получается что идет неравномерный износ тормозных колодок. Вам достаточно их вытащить и посмотреть на них, при правильной работе они должны иметь примерно одинаковый износ (плюс — минус 10%). Если задняя, например, толще чем передняя, то получается — что суппорт работает неправильно! Также стоит посмотреть на тормозной диск — износ также должен быть равномерным. Если износ колодок неравномерный, причем ярко выражен, например внешняя, намного больше изношена, чем внутренняя – нужно срочно либо менять, либо ремонтировать суппорт и не ждать пока заклинит.

Такой неравномерный износ говорит только ободном – поршни сильно давят на одну колодку (идет максимальный износ), а вторая как бы вообще не участвует.

Причины поломки

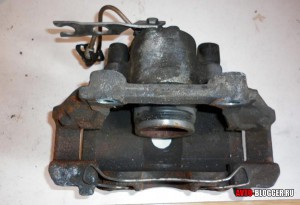

Причины как всегда банальны, это «закисание» или «закоксовывание» тормозных поршней, либо направляющих. Это может произойти как из-за неправильного обслуживания, так и из-за банальной поломки.

1) Неправильное обслуживание. Зачастую на направляющие в гаражах народных умельцев, набивают ЛИТОЛ или графитовую смазку, что приводит к набуханию пыльника направляющей, а позже она просто «закисает».

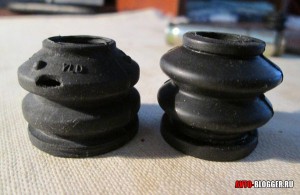

2) Это банальный прорыв пыльника. НА направляющую начинает поступать влага, что рано или поздно его разъест и приведет к закисанию.

3) Следующая причина кроется в самом поршне. Его корпус также может страдать от прорыва пыльника, попадает вода.

4) Либо от некачественной тормозной жидкости. Она гидроскопична, а поэтому со временем в ней накапливается много воды, если ее не заменить – то она начинает разъедать поршень изнутри, что также приводит к закисанию.

НУ что же теперь переходим непосредственно к ремонту суппорта. Пожалуй, начнем с самого простого.

Ремонт направляющих

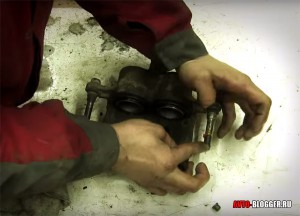

Зачастую направляющие это своеобразные болты, которые вкручиваются в специальные ушки корпуса. Если на них видны очаги коррозии, которые уже не удается удалить, то их просто нужно заменить.

Выкручиваем из крепления (ушка) и вставляем новую направляющую, очень простая замена. После этого нужно использовать только правильную смазку (обычно идет в комплекте), а также важно не забыть одеть пыльники, сразу проверяем их на герметичность, не должно быть никаких прорывов и трещинок. Сейчас предлагаю перейти к поршням.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

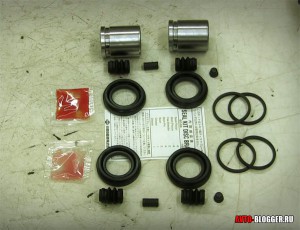

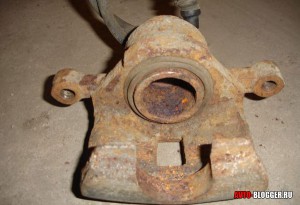

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован. Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

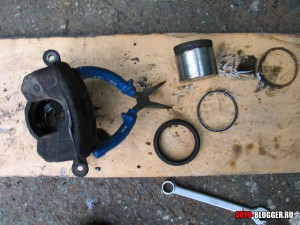

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

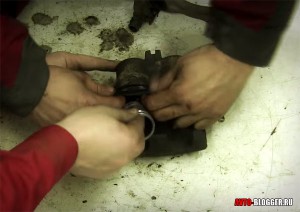

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

(11 голосов, средний: 4,55 из 5)

Ремонт суппортов: нюансы конструкции и особенности обслуживания

Рано или поздно любой механизм изнашивается, и тормоза не исключение. Такие элементы, как тормозные диски и колодки, являются расходными материалами, их просто заменяют на новые. А вот тормозные суппорты — деталь дорогая и ответственная. При поломке они требуют тщательной диагностики и ремонта.

Из чего состоит и что изнашивается?

Большая часть тормозных механизмов на автомобилях — это однопоршневые суппорты с плавающей скобой. На мощных машинах применяются механизмы с двумя и более цилиндрами и неподвижным суппортом. В задних тормозных механизмах обычно еще присутствует стояночный тормозной механизм, который на большинстве современных легковых автомобилей реализуется через рабочие тормозные колодки.

Во всех этих механизмах присутствуют подвижные детали. Как минимум это один гидроцилиндр на суппорт, направляющие, а у стояночного тормоза еще и механизм механического прижатия колодок. Помимо этого, износу подвержена гидравлическая запорная арматура, а поверхность суппортов из-за нагрева и механических воздействий постепенно теряет краску и окисляется.

Основные точки износа — пыльники гидроцилиндров, которые одновременно являются «пружиной» цилиндра и частью механизма самоподвода колодок, а также направляющие суппорта, или, в просторечии, «пальцы». Именно из-за износа этих элементов тормоза подклинивают, пищат и перегреваются.

Кроме износа этих основных элементов, есть еще сопутствующие проблемы. Так, из-за износа пыльника гидроцилиндра рабочий поршень гидроцилиндра и даже рабочая поверхность цилиндра суппорта подвергаются коррозии и абразивному износу. Помимо износа «пальцев» суппорта, могут быть изношены и их направляющие в суппорте. Ну и, конечно же, всегда есть шанс нарушения геометрии скобы суппорта или других его элементов, особенно если он легкосплавный. Такое бывает при неравномерном давлении гидроцилиндров на диск и постороннем механическом воздействии, а также сильном перегреве.

Отдельный набор неисправностей у задних суппортов со встроенным механизмом стояночного тормоза. Появившиеся еще в 80-е годы тормозные механизмы типа Teves/ATE в настоящее время почти вытеснили другие типы механизмов стояночного тормоза. У таких суппортов, помимо поломок основной рабочей части, могут требовать ремонта установочные части корпуса суппорта, корродировавшие штоки, шпильки и другие крепежные и не только элементы.

Ресурс суппортов обычно составляет более 7-8 лет даже в условиях нашего климата. Однако есть и исключения. Так, суппорты с легкосплавными поршнями, работающие без пыльников (например, в многопоршневых суппортах Lockheed/AP Racing, применяющихся на многих тяжелых кроссоверах и внедорожниках, а также спортивных тормозных механизмах), могут потребовать ремонта гораздо раньше, особенно если в них используются еще оригинальные алюминиевые поршни с хромированием.

Также суппорты могут потребовать ремонта после ошибок сервиса. Особенно часто такое случается с задними тормозными механизмами с «ручником». Основные предпосылки для ремонта вовсе не писк или свист тормозов — подобного рода «беды» в большинстве случаев связаны с неудачным выбором тормозных колодок, неправильной их установкой или загрязнениями. Неравномерное торможение, недостаток тормозного усилия, неполное растормаживание или утечки жидкости — вот однозначные предпосылки к ремонту суппортов.

Как устраняются неисправности?

В первую очередь суппорт разбирается и очищается. Разборка — не всегда простая операция, а тормозные механизмы со встроенным стояночным тормозом могут потребовать специального инструмента и навыков. Очистка в специализированной мастерской делается с помощью дробеструйной обработки, но при единичных работах может применяться химический способ очистки или механическая очистка щетками / насадками для дрели.

Отдельная работа — очистка каналов гидравлики от ржавчины. Запорная арматура просто заменяется, штуцеры обязательно устанавливаются новые. Внешние соединительные трубки на многопоршневых суппортах очищаются, проверяются и при необходимости тоже заменяются.

После полной разборки принимается решение о возможности восстановления суппорта. Такие нарушения, как глубокая коррозия цилиндров или механические повреждения, ремонтировать смысла нет, только если тормозные механизмы уникальны.

В случае положительного решения о восстановлении суппорт подвергается финальной очистке. Иногда наваривается материал для расточки новых мест крепления/установки и при необходимости окрашивается. Подбираются или изготавливаются новые поршни. Если они точатся из стали, то дополнительно хромируются.

Если суппорт имеет пыльники, то они устанавливаются на поршень, после чего собирается гидравлика. Далее собирается оставшаяся часть, в частности, механизмы стояночного тормоза. После этого суппорт проверяется рабочим давлением 200кгс/см 2 и контролируется на предмет утечек. Всё — восстановленный тормозной механизм готов к работе.

В чем смысл ремонта, если можно купить новый суппорт?

Само собой, главная причина в финансовой целесообразности. Цена даже простых суппортов в оригинальном исполнении составляет не менее 15–20 тыс. рублей, а многопоршневые тормозные механизмы могут стоить все 120–170 тыс. И не забывайте, что менять эти детали нужно парами.

А вот ремонт сравнительно недорог. Для распространенных моделей производства Bosch он составит порядка 1500–2000 рублей в специализированном сервисе, редко для каких моделей — дороже 5 тыс. рублей. При этом все изнашиваемые части будут новыми, а значит, и ресурс не сильно меньше, чем у нового механизма.

Пара слов о смазке, тормозных жидкостях и качестве работ.

Как и любая часть автомобиля, суппорты требуют применения смазок и замены рабочих жидкостей. И желательно, чтобы любое вмешательство в механизмы происходило только под руководством человека, понимающего, что он делает и как он это делает.

К сожалению, очень распространенными ошибками при ремонте суппортов является использование «медной» смазки или других неспециализированных смазок, а также редкая замена тормозной жидкости.

Специализированный сервис рекомендует использовать только специальные силиконовые смазки — SILICOT, «МС Спорт» или АТЕ. С тормозной жидкостью проще — ее нужно менять раз в три года. Даже двукратное увеличение интервала замены в нашем климате к катастрофическим последствиям, может, и не приведет, но может серьезно вредить всей тормозной системе, включая блок АБС.

Переборка суппортов силами первого попавшегося автосервиса — тоже занятие рискованное: просто заменить резинки/направляющие, скорее всего, смогут и, может быть, даже не нальют «медянки», но вряд ли озаботятся подбором поршней нужной размерной группы, заменой арматуры и тем более полной очисткой корпуса и проверкой геометрии. Для серьезного ремонта возрастных суппортов все же стоит воспользоваться специализированным сервисом, при том что во многих из них имеется услуга «ремонт на обмен», которая стоит ничуть не дороже обычного ремонта.

Редакция журнала «Движок» выражает благодарность компании «Суппорт 7» и лично Дмитрию Орлову за помощь в подготовке материала.

Ремонт суппортов своими руками: инструкция

В большинстве современных автомобилей применяются тормоза дискового типа. Главным рабочим органом служит суппорт, который зажимает диск при помощи колодок. Чтобы данная система работала с высокой эффективностью, необходим регулярный контроль технического состояния. Для этого вы можете обратиться на наш автосервис, чтобы там провели профессиональную диагностику, а при необходимости и ремонтные работы.

Кроме профилактики и ремонта есть возможность заказать ремкомплекты суппортов для автомобилей следующих производителей: ВАЗ, Opel, Ford, Audi, Renault, Peugeot, Citroen, Mazda, Mitsubishi, Volkswagen, BMW и других. Но многие автовладельцы предпочитают выполнять данные процедуры своими силами. Чтобы отремонтировать тормозной суппорт самостоятельно, нет необходимости в специальных условиях. Достаточно лишь набора стандартного слесарного инструмента и устройства, с помощью которого можно надежно поддомкратить авто.

Признаки неисправного суппорта

Основные признаки неисправности:

• увеличенный тормозной путь;
• затрудненный накат;
• машину уводит в сторону при торможении;
• вибрация педали при торможении;
• скрежет в районе суппорта при движении:
  стоит отметить, что причины могут быть разные, от попавшего камня до банального износа колодок, однако износ колодок может быть вызван неисправным суппортом;
• характерные следы перегрева на тормозном диске;
• неравномерный износ колодок из одного суппорта;
• чрезмерный нагрев диска.

Причины поломки суппорта

Основные причины неисправности:

• поврежденные направляющие;
• грязь на рабочей поверхности свободного хода колодок;
• износ манжеты;
• потеря герметичности пыльника поршня.

Стоит отметить, что некоторые автолюбители решают не проводить восстановления тормозного суппорта, а производят замену. Но в большинстве случаев вполне можно обойтись переборкой и приобретением ремонтного комплекта, чем значительно сэкономить.

Описание процесса ремонта тормозной системы

Необходимо поддомкратить авто, чтобы иметь возможность демонтировать необходимое колесо. Дальше нужно осмотреть колодки, определив уровень и равномерность их износа. После следует отсоединить суппорт от скобы и визуально осмотреть пыльник поршня на предмет повреждений. У поршня должен быть легкий ход, при его вдавливании в корпус. Бывает так, что даже за целым, на первый взгляд, пыльником скрывается грязь и влага, а соответственно и ржавчина.

Поэтому стоит заглянуть под пыльник, аккуратно воспользовавшись инструментом. Поверхность поршня должна быть чистой и ровной. Если какой-либо из данных дефектов обнаружится, то суппорт нуждается в разборке и восстановлении при помощи ремкомплекта. Кроме этого необходимо проверить состояние направляющих и мест соприкосновения колодок для свободного хода.

1. Произвести отсоединение тормозной шланги от суппорта. Для предотвращения потери жидкости, следует передавить шланг или закупорить отверстие.
2. Снять пыльник поршня.
3. Далее произвести извлечение поршня из корпуса суппорта.
4. Удаление старой манжеты.
5. Очищение места посадки пыльника, а также канавки манжеты.
6. Промывка всего узла в целом и чистыми руками произвести
7. Установка манжеты, смазанной тормозной жидкостью, в посадочную канавку.
8. Установка очищенного либо нового поршня. Производится вертикально, равномерным воздействием руками.
9. Надевание пыльника в середине пути поршня.
10. После входа поршня в корпус, следует снова его немного выдвинуть, например воздухом. Такая процедура поможет убедиться, что пыльник сел ровно и не получил повреждений.
11. Утопленный поршень снова может быть готов к процессу установки.

Стоит также не забывать о прокачке контура, который подвергался утечке жидкости.

Ремонт тормозных суппортов своими руками легко выполнить с элементарными слесарными навыками. Главное, не забывать о внимательности и тщательно выполнять все описанные нюансы работы. Ведь тормозная система – это залог безопасного передвижения автомобиля.
