Замена датчика холостого хода Рено Логан

Датчик ХХ (он же клапан) на Renault Logan дозирует поступающий по отдельному каналу воздух, который используется для приготовления смеси. Так регулируется частота вращения коленвала — соответственно, обороты ДВС возрастают или снижаются.

Некорректная работа датчика холостого хода приводит к появлению «плавающих» оборотов на «нейтралке».

Расположение и схема регулятора

На автомобилях Рено Логан с двигателями 1.4 и 1.6 (как и у Рено Сандеро) регулятор ХХ находится в корпусе дроссельного узла (в отдельном фланце). Его можно распознать по подключенному разъему питания.

Дополнительный воздух поступает, минуя дроссель, через фланец, каналы и седло. Затем ротор активирует регулятор ХХ — обороты «движка» меняются.

Типичные неисправности РХХ

Если датчик ХХ Рено Логан неисправен, это проявляется такими симптомами:

Появление индикации «Check Engine» на приборной панели;
неустойчивая работа двигателя на холостом ходу, неконтролируемое увеличение или снижение оборотов без видимых причин даже на горячую;
вибрации и посторонние звуки при работе ДВС;
двигатель глохнет в момент переключения передачи;
при увеличении нагрузки на бортовую сеть (включение печки, кондиционера) обороты ДВС падают.

Если игнорировать проблему, силовой агрегат начнёт работать рассинхронизировано — так и до аварии недолго. Внезапно заглохший автомобиль теряет управляемость — перестает работать усилитель руля и тормозов.

Повышенные вибрации приводят к стремительному износу деталей двигателя.

Возможные причины возникновения неисправностей таковы:

подсос воздуха по системе;
неисправность датчика холостого хода (причем ошибка «Check Engine» может и не появляться);
загрязнение дроссельной заслонки;
загрязнение регулятора ХХ.

Замена регулятора холостого хода Логан: как выполнить

Для замены датчика холостого хода на Рено Логан нужен стандартный набор инструментов — такой есть в каждом автосервисе. Действуем по такому алгоритму:

Отсоединяем минусовую клемму от аккумулятора.
Отворачиваем болты, снимаем воздушный фильтр вместе с корпусом.

На Рено Сандеро замена датчика холостого хода производится точно таким же образом, так как силовые агрегаты у моделей идентичные.

Не всегда регулятор ХХ нужно менять. Перебои в работе могут быть вызваны загрязнением компонента. В таком случае новый ставить нет смысла. Можно просто промыть деталь. Чистка нужна не только регулятору, но и дроссельной заслонке. Эту процедуру лучше проводить регулярно.

Есть ли разница между моделями на 1.4 и 1.6?

Замена датчика холостого хода на машинах Renault Logan с двигателями 1.4 и 1.6 ничем не отличается. Отличается только сам датчик. Будьте внимательны при заказе.

Оригинальный номер компонента для моторов 1.4‐литра — 7701206370. Для 1.6‐литровых — 7701047909.

Самыми качественными датчиками считают изделия фирм VDO (их ставят на сборочный конвейер) и ERA. Эти производители предлагают долгосрочную гарантию.

Калибровка

Так как мы скидываем клемму с аккумуляторной батареи на продолжительное время, ЭБУ обнуляет калибровочные значения регулятора ХХ.

Если не выполнить калибровку, обороты двигателя будут плавать.

Провести калибровку датчика можно 2 способами: с помощью дилерского оборудования на СТО или вручную. Рассмотрим подробнее второй вариант.

ЭБУ двигателя автомобиля обновляет положения калибровки запорных элементов датчика ХХ при каждом запуске силового агрегата и по достижении машиной скорости 50 км/ч при равномерном ускорении.

Процесс калибровки заключается в полном втягивании запирающего элемента и последующем выпуске его до момента полного закрытия клапана. Проще говоря, для калибровки клапана ХХ Рено Логан авто достаточно не спеша разогнаться до скорости чуть более 50 км/час.

Есть альтернативный способ, при котором машину разгонять не нужно:

Подключаем обратно к аккумулятору минусовую клемму.
Включаем зажигание, выжидаем 10–15 секунд, не запуская двигатель. Шток регулятора отходит в крайнее положение.
Заводим машину. В этот момент двигатель работает на повышенных оборотах.
Ждем 1–1.5 минуты и глушим двигатель. Шток регулятора ХХ переходит в крайнее положение.
Повторяем пункты 3 и 4 пять раз.
Опять заводим автомобиль, даем ему поработать на холостом ходу около 5 минут. Обороты ХХ сами придут к нужному значению.

Заключение

Вероятных причин плавающих оборотов или «троения» двигателя Рено Логан много. Проблема может быть не только в неисправном или загрязненном регуляторе ХХ. Неустойчивые обороты холостого хода, вибрация двигателя, посторонние шумы при его работе и увеличение расхода топлива могут свидетельствовать о неисправности дросселя, его загрязнении, плохой работе топливных форсунок, высоковольтных проводов, свечей зажигания, лямбда‐зонда. Автовладельцы на форумах в интернете жалуются, что после замены РХХ на Рено Логан проблема не исчезла. Понятное дело, что назад в автомагазине после установки деталь уже не примут.

Оптимальный вариант, позволяющий избежать лишних трат — обращение на СТО за устранением неисправности. В мастерской работы по замене того или иного элемента производятся только после точной диагностики. Вам не придется оплачивать установленную запчасть, если проблема не устранена.

Наш автосервис также выполняет следующие работы с автомобилями Рено:

Заменил и обучил рхх

Всем привет, уже давно начал мучатся с повышением оборотов(плюс подсос воздуха, небольшой, но все же подсос), как правило — это проявлялось зимой, скидывал все время на тросик газа, так как часто заедал и нажатием на газ или поднятие педали, все возвращалось на места, но после замены тросика газа, который был в убитом состоянии, пропали заедания, но обороты держались всегда на 1500 и не скидывались. Когда был на даче, я почистил рхх и не дало эффект. И решил поменять его.

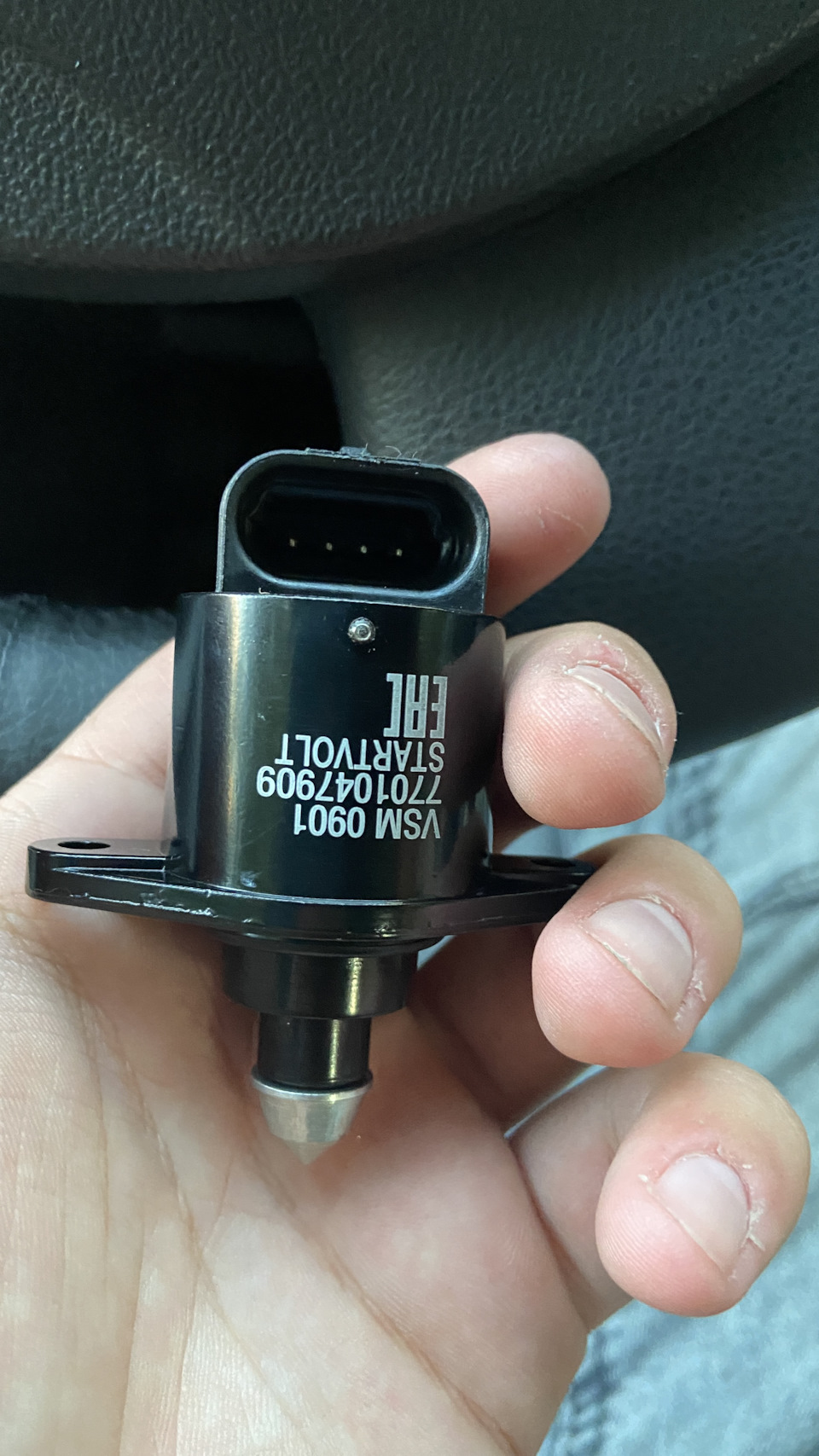

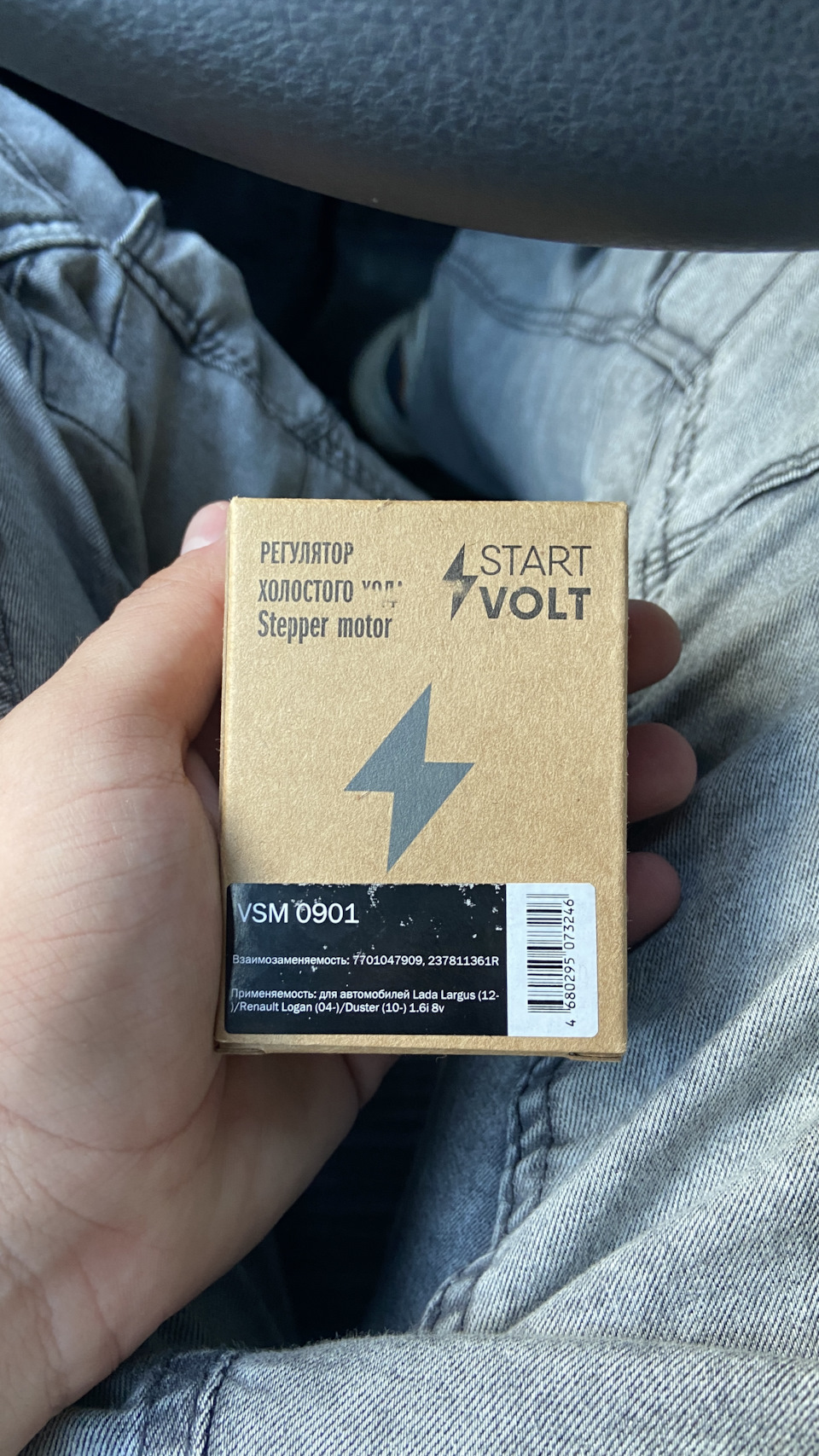

Запчасти на фото: 7701047909. Фото в бортжурнале Renault Logan (1G) Запчасти на фото: 7701047909, VSM0901. Фото в бортжурнале Renault Logan (1G)

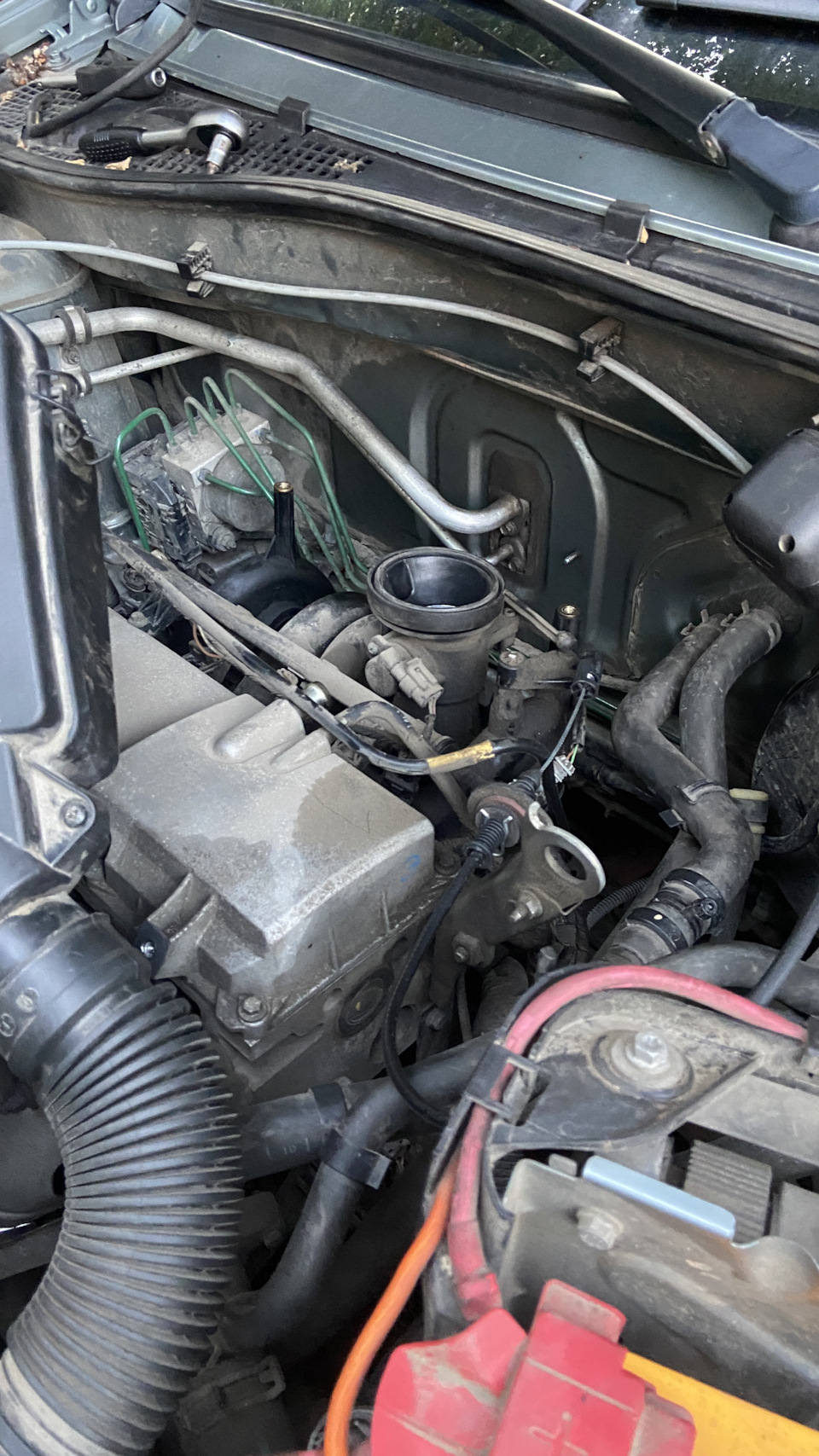

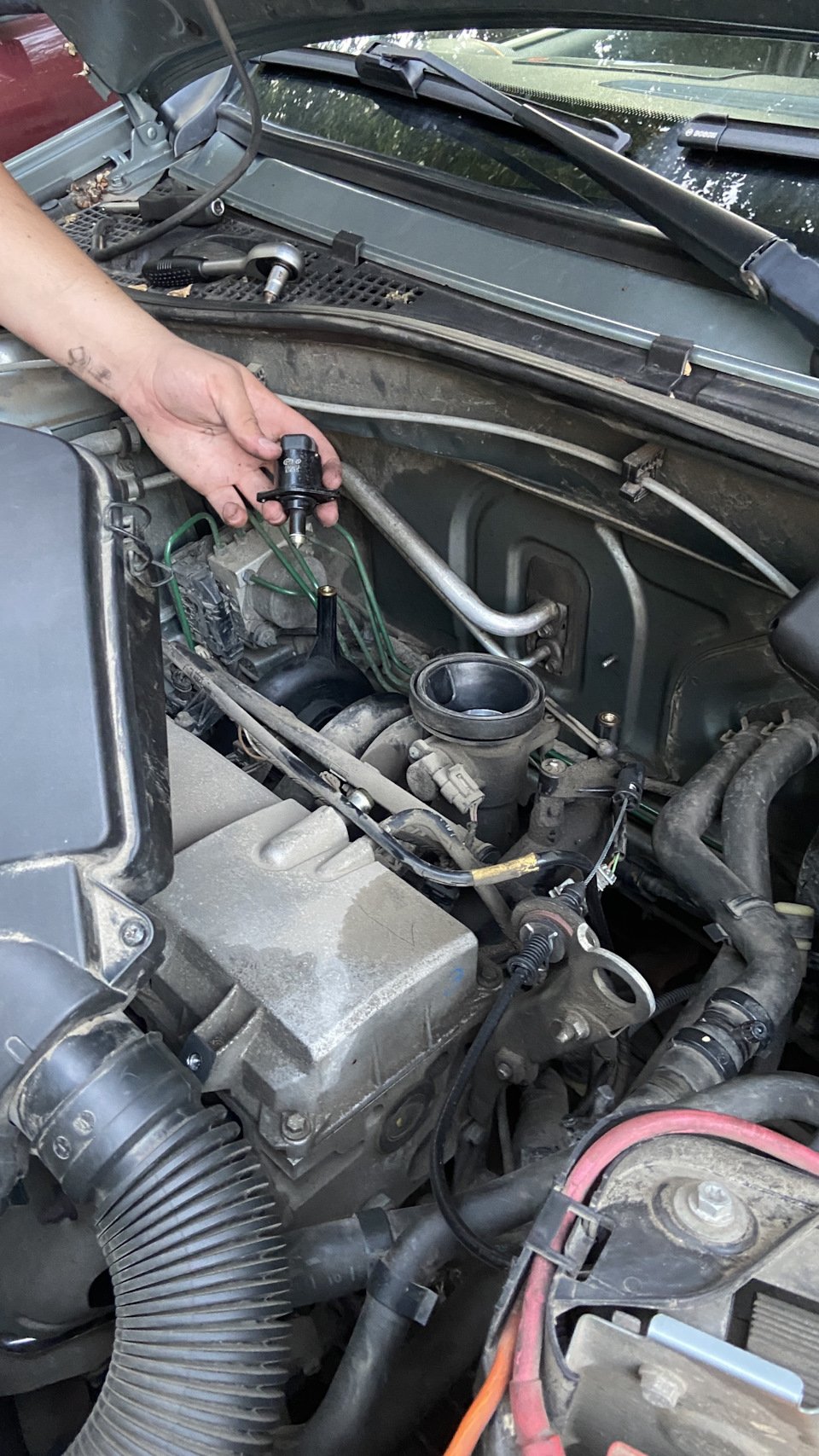

И начал разбирать фильтр и снимать рхх

Фото в бортжурнале Renault Logan (1G)

После того как все собрал на место, нужно его обучить — это не сложно.

Заводим авто там обороты почти до 4тыс доходят, глушим и идём к акб, снимаем клемму и несколько раз даём ток и убираем, пока грубо говоря мозги двигателя не перезагрузится, ( раза 3-4 хватит ) далее заводим и все обороты падают. Надеюсь этот рхх и был причиной заедание оборотов, но подсос ушёл, так что в любом случае — это стоило того.

Щас планирую в будущем снять полностью торпеду и изучить проводку (состояние и убрать все свои доработки аккуратно по заводским местам)

На этом все, всем удачи и до новых встреч !)

Адаптация регулятора холостого хода (РХХ) на Рено Логан

Адаптация регулятора холостого хода (РХХ) Рено Логан

После замены регулятора холостого хода (РХХ) на автомобиле Рено Логан первого поколения придется проводить процедуру его адаптации с ЭБУ ЭСУД двигателя.

Без адаптации двигатель автомобиля Рено Логан может не запускаться, если запустится обороты могут скакать от минимума до максимума, реакция от нажатия на педаль будет непредсказуемая.

То есть просто так взять и поехать не получится. Все потому, что положение запорной иглы регулятора (датчика холостого хода) не будет соответствовать калибровкам заложенным в блоке управления (ЭБУ ЭСУД). Например, исходное ее положение — полное перекрытие воздушного канала под дроссельную заслонку в дроссельном узле (нулевой шаг).

Цель адаптации — установка иглы регулятора в крайние положения (максимально выдвинута и максимально утоплена) и синхронизация этих положений (шагов РХХ) с данными в ЭБУ.

неисправность РХХ Рено Логан

Адаптация регулятора холостого хода на Рено Логан

После того как новый регулятор холостого хода установлен на дроссельный узел и к нему присоединена колодка проводов проделываем следующее.

— Надеваем минусовую клемму на минусовой вывод аккумуляторной батареи

— Включаем зажигание и выжидаем 3-5 секунд

— Снимаем клемму и выжидаем еще 5-10 секунд

— Повторяем процедуру одевания – снятия клеммы три-четыре раза

Во время калибровки со стороны регулятора будут слышны щелчки, это блок управления выставляет иглу регулятора в крайнее положение.

— Запускаем двигатель и даем ему поработать пять минут на холостых оборотах для прогрева

При прогреве обороты ХХ скорее всего будут плавать (то повышаться, то понижаться) или даже скакать.

— Поднимаем обороты ХХ до 3000-3500 об/мин нажав на педаль газа секунд на 20

— Прогоняем автомобиль

Для завершения адаптации проезжаем на скорости 50-60 км/ч в течение 20-30 сек, в таком случае блок управления ЭСУД самостоятельно выставит игу РХХ в нужные положения в соответствии с калибровкой.

Примечания и дополнения

— Так же провести адаптацию нового РХХ можно при помощи диагностического оборудования, но это тема отдельной статьи.
