снятие обшивок дверей, обклейка виброй и шумкой
Салам малейкум братья!
Последние более менее теплые дни что бы дома не сидеть посвятил выходные тачке. Поснимал обшивку всех дверей, слегка частично закатал тонкой виброй дабы не было призвуков и дребезгов, и заклеил по всей площади материалом Битопласт А 10К, полностью на все обшивки хватает 4 листа, даже чуток остается обрезки. Между делом рас уж снял обшивки, прикинул на место 20см НЧ колонасы из комплекта Dynaudio Esotec System 362, с трудом ну я думаю встанут, придется поработать болгаркой и лобзиком покрамсать двери, данную процедуру отложил на следующий год.Что то я отвлекся на музон, продолжим про обшивки…В снятии обшивок нет ничего сложно кто хоть немного умеет держать отвертку и ключ в руках. Если руки растут из ж… или заточены только под айфон и сэлфи лучше подобную работу не делать, доверить профессионалам))
Несколько подсказок кто будет снимать обшивки:
1- красивую блестящую накладку на ручке двери лучше поддевать тоненькой отверткой или ножиком со стороны торца двери( ну где замок ) и тихонько тянуть в сторону переда машины, за ней два болта на «8», это единственное что нужно открутить для снятия обшивки.
2- пластмассовая деталюха обрамления открывашки двери (та на которой кнопка) тянуть обязательно со стороны кнопки, при сборке надо надавить по середине этой пластмаски посильнее тогда она двумя круглыми языками защелкнится и будет надежно зафиксирована, если не надавливать сильно то она не защелкнится будет держаться кое как и отлетит.
3- пистоны на кугаре очень жесткие и крепкие, даже дергая обшивку со всей своей силы я не мог отщелкнуть их. Надо обязательно съемником типа ласточкиного хвоста залазить между дверью и обшивкой находить эти пистоны и помогая съемником оттягивать обшивку только тогда получается снять обшивку. Если тупо дергать со всей силы то я думаю пистонам придет сто процентов хана, уж очень они жесткие.
4- при снятии задних обшивок не забываем отсоединить провода от ВЧ динамиков.
Теперь в машине стало еще тише и зимой будет теплее.
Всем удачи, до связи!
Цена вопроса: 2 000 ₽ Пробег: 86 200 км
7 октября 2018 Метки: тюнинг
Форд Фьюжн — снятие и разборка дверей
Владельцы любых автомобилей, включая Ford Fusion, нередко сталкиваются с потребностью разборки двери, причем это может быть как задняя, так и передняя дверь. Причины для снятия обшивки весьма разнообразны:
- Проведение дополнительной шумоизоляции;
- Потребность отремонтировать привод стеклоподъемников или установить их;
- Замена компонентов и управляющих систем водительской двери;
- Перетяжка дверных карт и многое другое.
В этом материале мы подробно разберем, как разобрать заднюю дверь на Форд Фьюжн, а также другие двери данного автомобиля.
Полная разборка передней двери Ford Fusion
Перед тем, как разобрать переднюю дверь Форд Фьюжн, важно тщательно изучить технические карты и схемы. Данные действия необходимы, чтобы ничего не сломать, а также сохранить все крепежные детали в целостности. Также потребуются определенные инструменты – звезды Torx, плоская и крестообразная отвертки, ключ на 10. Еще очень полезной будет пластиковая лопатка, с помощью которой можно поддевать детали, когда нужно будет снять обшивку задней двери.
Процесс разборки начинается с демонтажа пластиковой треугольной панельки, которая перекрывает торец зеркала заднего вида, а затем необходимо убрать заглушку под ручкой замка двери. Выполнять все процедуры следует осторожно, чтобы не повредить пластиковые компоненты, находящиеся вокруг этого места. Ниже заглушки расположен саморез с крестовой головкой, который необходимо открутить, после чего накладка с ручки двери легко снимается. Далее отсоединяется разъем от комплекса стеклоподъемников, а также снимается дверная ручка, закрепленная на 2 самореза и 1 защелку спереди конструкции.
Перед нами открывается пространство для того, чтобы схватить панель обшивки и вытянуть ее на себя. Лучше всего начинать с передней части, а когда первую защелку удалось снять, можно доставать и боковые элементы. После отщелкивания всех защелок, следует приподнять панель кверху и вытянуть на себя. При этом из пазов выйдет уплотнитель стекла, что вполне нормально.
Переходим к демонтажу ручки открытия двери, где на механизме открытия находится тросик. Для снятия самого механизма потребуется выжать фиксатор и отцепить трос. Затем выкручиваем саморезы, на которых держится динамик, и отсоединяем подведенные к нему провода. По периметру обшивки расположены болтики, которые нужно открутить оставив лишь верхние – их демонтаж приведет к выходу стекла из направляющих, после чего механизм стеклоподъемника будет болтаться.
Начинаем самый сложный этап разборки – следует вытащить механизм стеклоподъемника. Для этого следует выкрутить 4 болта изнутри двери, что проще всего осуществляется с помощью гибкой отвертки. Затем выкручиваем еще 3 самореза, удерживающих моторчик конструкции, а также 2 болта сверху двери, которые мы ранее оставили на месте. После этого внутренняя панель двери легко снимется – достаточно будет потянуть ее на себя.
Как видно, снятие и разборка передней двери Ford Fusion является довольно простым процессом, если строго следовать последовательности действий. Немало владельцев данных автомобилей с легкостью разбирают двери, устанавливая в них дополнительные аудио элементы или выполняя последующую шумоизоляцию.
Процедура разборки задней двери
До начала демонтажа задней двери Ford Fusion, потребуется подготовить некоторые инструменты, а именно:
- Ключи Torx T20 и T25;
- Торцевой ключ на 10;
- Крестовую отвертку;
- Пластиковую лопатку, чтобы поддевать защелки и фиксаторы.
Переходим непосредственно к процессу разборки задней двери Форд Фьюжн:
- Удаляем заглушку, расположенную под ручкой замка, использовав какой-нибудь тонкий предмет, затем крестовой отверткой убираем крепежный винт. Теперь можно демонтировать пластиковую накладку дверной ручки, воспользовавшись лопаткой из крепкого пластика.
- Надавливаем на защелки и отключаем стеклоподъемник. Воспользовавшись ключом Т25, откручиваем саморезы, а затем отщелкиваем элемент, чтобы демонтировать ручку.
- Осторожно вытаскиваем панель на себя. Когда фиксатор вышел, необходимо потянуть низ панели, когда все фиксаторы отсоединились, тянем пластик кверху, после чего уплотнитель стекла может выйти из своей полости.
- Убираем дверную ручку, отжав фиксатор, находящийся со стороны троса, после чего можно легко выполнить весь демонтаж конструкции.
- Выкручиваем динамик и отсоединяем всю электропроводку, подведенную к данному элементу.
- Берем торцевой ключ на 10 и начинаем откручивать саморезы, продвигаясь по всему периметру панели. Когда панель постепенно достается, можно просунуть руку внутрь и сделать самую сложную процедуру – отсоединить механизм стеклоподъемника от пластиковой карты двери. Основной задачей является откручивание четырех саморезов ключом Т20, расположенных изнутри дверной конструкции.
- Используем Т25 для выкручивания трех крепежных элементов, на которых держится электромотор ЭСП, и еще двух болтов, удерживающих саму панель.
- После того, как мы высвободили панель почти от всех держателей, помимо защитного чехла троса ручки, следует задвинуть панель Т-образными элементами на него, подтолкнуть вперед машины и вытянуть на себя, чтобы полностью вытащить деталь.
- Вооружитесь отверткой, подденьте и демонтируйте все крепежные элементы, удерживающие проводку. Вытащите разъем стекла и уберите его – он закреплен посредством специальной фиксирующей площадки.
Когда вы завершили работу по снятию обшивки задней двери, можно переходить к другой двери и повторить все вышеописанные действия. После этого вы сможете легко провести шумоизоляцию деталей, установить дополнительные динамики или выполнить другие действия. Сборка всех конструкций производится в обратной последовательности и вряд ли вызовет затруднения.
Разборка двери багажника Форд Фьюжн
Процедура разборки двери багажника не слишком отличается от других описанных ранее процессов:
- Для начала убираем минусовую клемму с аккумулятора;
- Демонтируем пластиковый треугольник двери, закрывающий механизм крепления стекла (если это предусмотрено вашей модификацией автомобиля);
- Снимаем ручку отпирания двери, поддевая облицовку пластиковой лопаткой и выкручивая крепежный болт;
- Отсоединяем всю систему проводки, которая подсвечивает задние осветительные элементы машины;
- Выкручиваем 10 болтов крепежа внутренней обшивки, после чего аккуратно достаем ее из двери.
- Убираем два направляющих элемента и вытаскиваем замок багажника. Дверь разобрана, и вы можете переходить к решению задач по шумоизоляции или другим работам.
Заключение
Как видно, процедура разборки дверей автомобиля Ford Fusion является довольно простым процессом, для которого понадобится некоторое время и усилия, а также тщательное следование предложенной нами инструкции. Если же вы не уверены в своих силах, стоит воспользоваться помощью специалистов автосервиса. Профессиональные мастера своего дела быстро и качественно выполнят все необходимые действия, действуя аккуратно и осторожно. После таких работ все элементы будут функционировать, как и до разборки.
Разбираем салон Куги 2. Пластик и обшивка салона и багажника
3 года
Как оказалось такой темы нет. Обсуждаем.
 |
салон, пластик, обивка салона, обшивка, двери, багажник, клипса, заглушка, разбираем салон, панель, передняя панель, торпеда, подлокотник |
21 апр еля 2020
Разбираем салон Куги 2. Пластик и обшивка салона и багажника
27,7K
просмотров
19
участников
53
сообщения
borik4
4 сент ября 2020
По крайней мере у меня там прохладно довольно таки, но вывод к нему отдельно видимо можно сделать! .Но так как в нем барахло разное — зярядники и прочее то воду тудой не кладу!
У меня 8 гр держит вроде замерял как то, 20 л — брал б.у за 1500 на авито, купил с али еще один пельтье — но он хуже морозит . поставил родной обратно! я туда еще бутылок со льдом пару кидаю, я правда его тока в Крым беру, но продукты спокойно доезжают! Но есть у меня кулер для воды не нужный, на нем стоит компрессор масенький , но рабочий..Хочу посмотреть скока он жрет и подумать с него сделать холодос через инвертор покупной (наш то не потянет), купив какой нить термо ящик пластиковый! Надо взглянуть на него! Я сейчас свой с 220 вольт в авто питаю, но есть свои какие то заморочки, например холодос запускаю только через 5-7 минут как завел авто, если раньше то выбивает предохранитель! Прикуриватель просто плавится, надоело с ним возиться!
LIMONIUS
18 сент ября 2020 mobile
Простите, если не сюда.
Подскажите, как аккуратно снять пластик вокруг ручки?
Появилась щель, через которую видно подсветку. А справа нет. На фото видно.
uRRY_001
18 сент ября 2020
LIMONIUS:
Съёмником или пластиковой карточкой по кругу приподними и уверенно, но аккуратно тяни вверх накладку рукоятки АКПП – там снизу закреплен проводок для подсветки положения АКПП, этот проводок короткий.
LIMONIUS
18 сент ября 2020 mobile
uRRY_001:
Может тогда подскажешь, как такое могло произойти?
И проводок подсветки- а что там за подсветка? Для чего?
Блин, нет, не так. Если эта накладка «сверху», почему щель? И что там за подсветка? Подсветка букв у рукояти?
uRRY_001
18 сент ября 2020
LIMONIUS:
Подсветка – для букв PRNDS слева от рычага
Почему щель – а потому-что держится на паре слабых зажимовЕ. ни хлопни по накладке ладонью по кругу, сядет на место.
Стоп, я сразу не обратил внимание на фото. Дело не в накладке АКПП, она нормально стоит. Щель на следующем узле, не знаю, как называется. Из этой щели идёт свет от подсветки ног. Почему щель появилась – х.з., там довольно плотно прилегать должно. По крайней мере, я разбирал это место с матерками. Возможно, не докручены были винты.
На обеде сброшу ссылку на Youtube по разборке салона, там легко (нужна отвёртка Torx 10-15-20)
uRRY_001
18 сент ября 2020 mobile
Отвёртка для разборки до этого места не нужна, руками делается.
https://youtu.be/iXPbPq1_kJU
LIMONIUS
18 сент ября 2020
uRRY_001:
Отвёртка для разборки до этого места не нужна, руками делается.
https://youtu.be/iXPbPq1_kJU
Если б мог, наплюсовал бы полную копилку. )))
Спасибо!
Но, у мну автомат. «наболдашник» рукояти также снимается?
uRRY_001
18 сент ября 2020
LIMONIUS:
В России рестайл строго автомат, палки нет. Верхняя часть рычага снимается, само собой, но я без проблем демонтировал панель климат-контроля и без выкручивания набалдашника. Ещё раз аккуратнее с проводами, там их два: один короткий на подсветку PRNDS, второй на кнопку [+/-] на рычаге (переключение передач). Второй можно не отключать, но я на всякий случай отключил.
VitoTlt
18 сент ября 2020
Скорее всего отвалилась от крышки пластина со светодиодами PRNDS. Она как раз светит белым.
dre12007
20 окт ября 2020

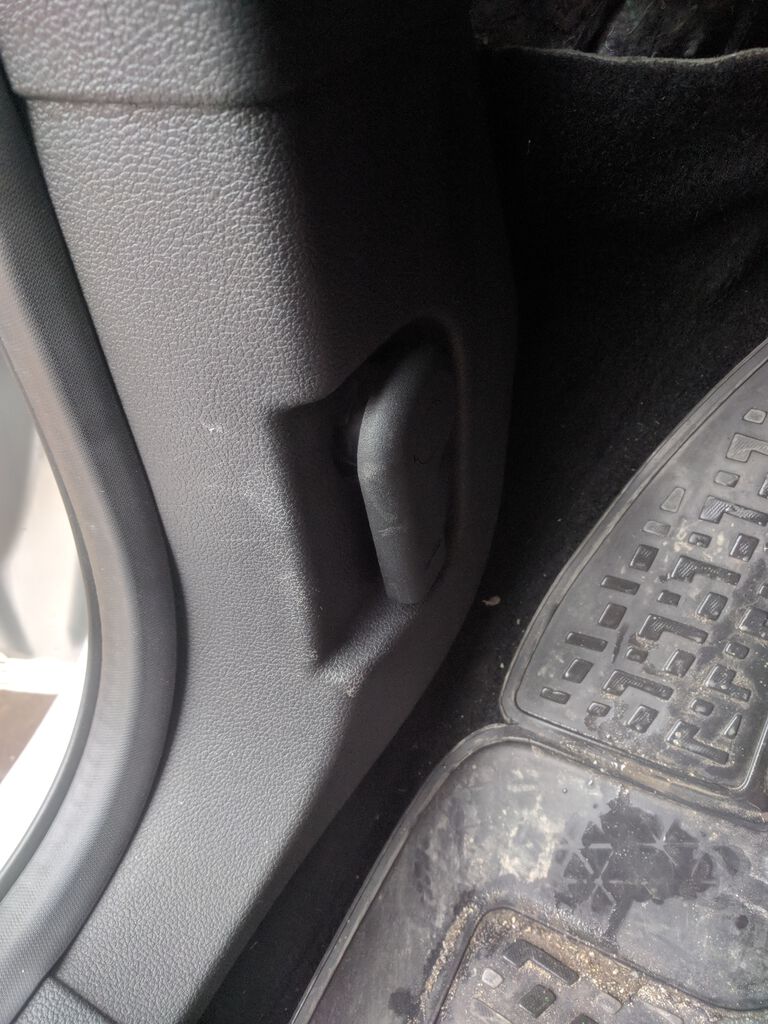

Подскажите как не сломав снять эту часть порога где рычаг открывания капота ?
uRRY_001
20 окт ября 2020
dre12007, открой водительскую дверь, сними боковую накладку торпеды сперва. Снимать нужно по аналогии с правой стороной, на Ютюб есть инструкции, как снимать бардачок.
dre12007
20 окт ября 2020 mobile
Как снять порог я и верхний пластик я знаю
А как снять сам рычаг открытие капота?
uRRY_001
20 окт ября 2020
dre12007, съёмником-вилкой аккуратно поднимать или чем аналогичным. На обеде могу сфоткать на своей машине.
20 окт ября 2020
dre12007
Отковырнуть крышечку на ручке, подобрать трубочку примерно 10 мм (я использовал колпачек от фломастера), вставить в отверстие, тем самым сжав защелки, и потянуть ручку. Ручка снята.
D98RUS
16 нояб ря 2020 mobile
Мужики, подскажите, есть инструкция с фото как снимается подлокотник на рестайле? Или может у кого есть мануал из этиса.
На словах мне объяснили, хотелось бы теперь на фото увидеть
uRRY_001
6 янв аря 2021
Добрый день! Пару раз встречал фото обшивки водительской двери вот с такой странной выштамповкой. Интересно, что это и для чего? Какой-то экран? В европейских-американских брошюрках и фото каталогах порылся, не увидел такой штуки. Китай не смотрел, не понимаю по-ихиному.
6 янв аря 2021
uRRY_001
https://www.drive2.ru/l/576585822824825714/
Монитор парковочной камеры.
16 янв аря 2021 mobile

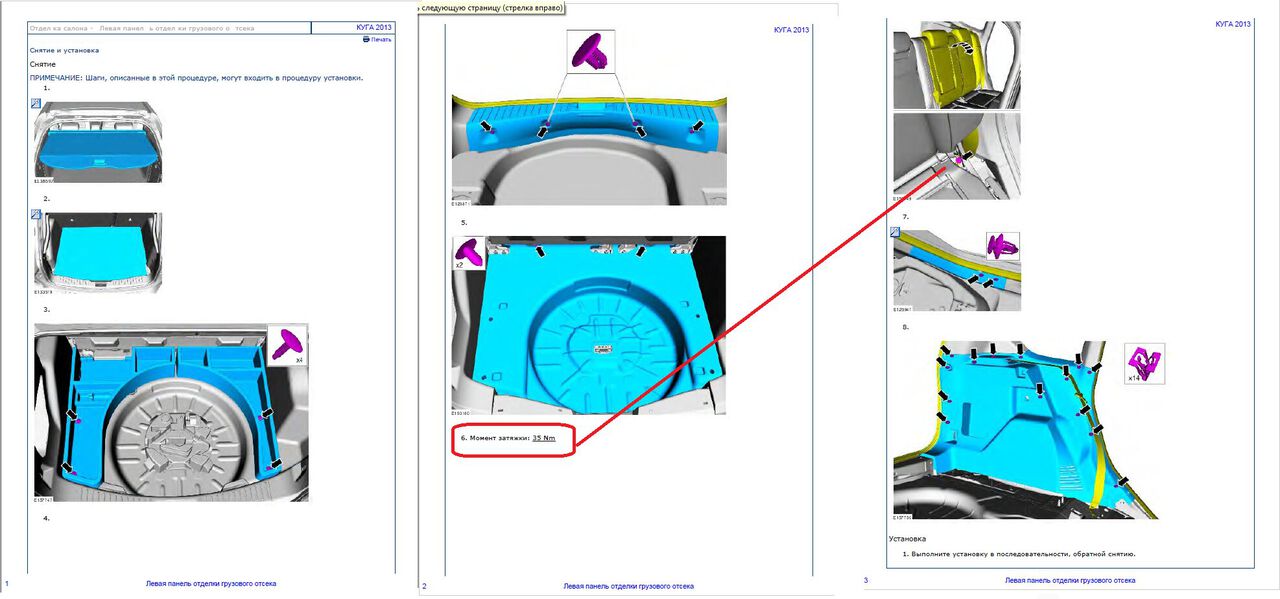

На куге дорестайл, чтобы посмотреть есть ли разъем для задней камеры, надо снять боковую обшивку багажника слева? Она вся просто на клипсах? Или есть подводные камни, болты?
20 янв аря 2021
mic21
есть там 1 болт
Больше года, как выложил в свободный доступ созданный мной альбом «Механические ремонты», выкаченный из ЭТИС.
моя страничка на драйве https://www.drive2.ru/l/539303307672290199/
прямая ссылка https://yadi.sk/d/_UDFEavxdW0JGg
shamorov86
14 мая 2023 mobile
Доброго дня.
Пробег 55ткм, фк2, появилось скрипучие проблемы.
1.на низкой скорости обшивка багажника начинает скрипеть. В чем и где причина? Был у кого опыт?
2.двери, доводчики скрипят, на пассажирском заменил на рем комплект и зимой начали скрипеть, а сейчас тепло настало и скрип также остался. Был у кого опыт?
14 мая 2023
shamorov86
Куга 2, 123 тыс. 9 лет.
Обшивка багажника не скрипит. На задней двери, черную накладку снимал чтобы дополнительно шумить заднюю дверь и смазал металлические клипсы пластиковой обшивки смазкой литол 24. Легче снимаются и ставятся на место, не ломаются при этом.
Скрипел с новья правый по ходу замок сидения наверху, на неровной дороге. Смазал фиксирующую петлю силиконом, перестало навсегда.
Традиционное поскрипывание резинок уплотнений дверей традиционно вылечил защитным силиконом для резиновых уплотнений. Всем советую, хорошая штука, дополнительно защищает уплотнения от растрескивания и старения.
Долго боролся со звенящим скрипом-стуком пластиковой клипсы справа на пассажирском сидении. Прям эпическая многолетняя борьба. Почти победил распоркой из трубной теплоизоляции. Клипса болтается в стальном основании сидения, интегрирована в пластиковую накладку справа на пассажирском месте. Допускаю, что там был распорный демпфер и мне его оторвали в ателье, в горячке боя с сиденьем. То есть, это мое индивидуальное счастье и наказание за перешив обивки сидений. )
Скрипел пластик сзади за пассажирским сиденьем. Победил полностью. Там дырка в полу, рядом с порогом, запихнул под пластик много чего-то, не помню чего.
Сейчас жутко скрипит, при открытии, задняя левая дверь — сломался от времени пластик доводчика. Ничего с этим не делаю, поскольку нужно разбирать дверь и менять запчасть. Пшикаю силиконом, когда достает. :
Больше нигде в салоне ничего не скрипит никогда.
14 мая 2023
shamorov86
shamorov86:
а что за ремкомплект?
shamorov86
15 мая 2023 mobile
Как снять обшивку задней двери форд куга 2
Модель: Ford Kuga C520, MK 2 — Годы 2012-2019
Часть: Дверная панель
эксплуатация: Как снять обшивку двери Форд Куга
Прежде чем мы сможем начать, нам нужно пойти и открыть переднюю дверь нашего Ford Kuga. Итак, давайте начнем с отключения и удаления вставки, расположенной за внутренней ручкой открытия. После этого нам нужно будет расцепить и извлечь кнопку стеклоподъёмника вместе с её рамкой, а затем отсоединить соответствующие электрические разъёмы. Таким образом, мы доберемся до винтов, крепящих дверную панель, которые нам нужно будет открутить и снять. Когда мы завершим этот последний шаг, нам нужно будет отсоединить и немного снять дверную панель, чтобы затем отцепить трос от ручки, и мы закончим разборку.
