Усилитель Юпитер-Квадро
Усилитель Юпитер-Квадро обеспечивает высококачественное воспроизведение звука, поступающего от одно, двух и четырехканальных источников сигнала. Усилитель может работать в радиокомплексе с бытовой и профессиональной аппаратурой. Модули усилителей мощности Юпитера-квадро идентичны УМ электрофона Феникс 001 того же производителя.
Работает усилитель в режимах: моно, стерео, внутренняя квадрофония (псевдоквадрафония) и от квадрафонического сигнала. В мостовом режиме Стерео происходит объединение по парам каналов, что увеличивает выходную мощность. Уровень сигнала регулируется раздельно Фронт — Тыл и контролируется стрелочными индикаторами. В каждом канале предусмотрена электронная защита от перегруэок. К усилителю можно подключить стереофонические или квадрофонические головные телефоны.
Усилитель Юпитер-квадро изначально предполагалось использовать в составе одноимённого радиокомплекса, где присутствовал ещё четырёхканальный магнитофон такого же наименования, но по ряду технических проблем а главной из них стало отсутствие фонограмм радиокомплекс Юпитер распостранения не получил.
Номинальная выходная мощность — 16 Вт, максимальная — 27 Вт
Диапазон частот — 30-20000 Гц
Коэффициентнелинейных искажений — не более 1%
Отношение сигнал/фон — 56 дБ
Отношение сигнал/шум — 60 дБ
Переходное затухание между каналами — не менее 30 дБ
Напряжете питания, В 127,220,240 Вольт
Потребляемая от электросети мощность — не более 290 Вт
Размеры — 510х150х400 мм
1. Фактически в каждом канале усилителя — два регулятора громкости: первая ступень — регулировка чувствительности канала, вторая — общая регулировка усиления. Поэтому усилитель может работать с входными сигналами от 100 мВ до 3 Вольт. Рекомендуется делать минимально необходимое усиление каждого канала, а основную регулировку делать Главным регулятором.
Именно из-за этой конструктивной особенности в усилителе нет регулятора баланса
2. 4-х канальный режим полностью реализуется в режиме Внешней квадрофонии с использованием входов 5DIN Фронт и Тыл.
3. Усилитель может эксплуатироваться с акустикой 4 Ома без заметных изменений теплового режима УМ при работе с максимальной мощностью.
4. Отделка макинтоша — шпон красного дерева советских времен + лак
5. Хромированные решетки — от Siemens
Комментарии ( 10 из 16 )
АК 12 июня 2022, 16:29
В день России представляю двухгодичный проект восстановления флагмана среди отечественных усилителей.
По нашему скромному мнению этот аппарат звучит лучше Брига и Электроники Б1-01.
Тот, кто имеет в пользовании Феникс 001 — думаю это мнение поддержат.
Приношу благодарность:
Сергею за скрупулезное восстановление аппарата из двух доноров
Максиму — за фрезерное исполнение макинтоша
Виктору — за работу краснодеревщика.
Принято решение — до окончания военных действий аппарат не может быть продан.
Ам фм 24 декабря 2019, 00:47
Имеется такой с 4 мя 20ас-1 кому интересен пишите
АК 15 июля 2019, 06:22
Поедет в Краснодар к Олегу. Наши поздравления. Уникальный усилитель как по звуку, так и по техническим решениям.
Те, кто имеет у себя Б1-01, имейте в виду — есть что попробовать еще более лучшее.
АК 8 января 2017, 20:12
Добрый вечер Алексей. Там внизу написано про 10МАС. Так получилось, что после восстановления почти год не прослушал усилитель, а проверял под срочную отправку, когда уже оплатили, поэтому только на этих АС удалось прослушать. Думаю можно и на 4-Омной попробовать. Планирую вновь вернуться к этому усилителю при первой возможности
Алексей (который из Пермского края). 6 января 2017, 19:09
Блин-блинский. Восстановил данный усь. Еще больше ушел в стопор. Дело касается акустики. Подключаю исключительно 8-ми омную, двухполосную, вашы: Диалог 15АС-228 Д27, Вега 25 АС-102 и рижскую Radiotehnika S-30В. Все отыгрывают исключительно (работаем регуляторами тембра). К сожалению 8-ми омных трехполосных (типа S-90В) у меня нет. Даже представить себе не могу, что там можно услышать?.
Анатолий, у меня к вам очередной вопрос. С какой акустикой вы еще проводили прослушивание данного шедевра?
АК 31 августа 2016, 14:52
Ответ Главного:
Убрана цепочка доп обратной связи по ВЧ, соответственно убрана цепочка, которая должна гасить возбуд вызываемый этой обратной связью. Вполне типичное явление.
Алексей (который из Пермского края). 24 августа 2016, 10:05
Спасибо, Анатолий. Да, появился у меня вопрос. При более тщательном изучении схемы и конструкции, выяснилось, что в двух оконечниках отсутствуют две корректирующие цепи, это C2-4700пФ, R8-13Ом
и C5-270пФ, R15-13Ом. Судя по монтажу — это Фронт-Правый и Тыл-Левый. При тщательном осмотре через хорошую лупу и хорошем освещении следов пайки не обнаружено, да и болтики, похоже что не откручивались. Создалось впечатление, что так все и было с завода изготовителя. Для чего — так и осталось загадкой, или это все таки косяк? По всем, так сказать, правилам жанра — эти цепи там быть должны,
однако самовозбуждение — отсутствует (?!). Буду признателен, если мне дадите консультацию.
АК 22 августа 2016, 19:56
Сейчас уже не помню точно, но кажется на входе делали доработку делителя, чтобы понизить чувствительность с 200 мВ до 500.
Прослушивание мы делали конечно в режиме СТЕРЕО, и как писал ниже, звук оказался уровня Б1-01.
Думаю обязательно найдутся люди которые предпочтут этот усилитель остальным.
Режим внутренней квадрофонии — экзотика конечно, но имеет шансы на использование, например в домашнем кинотеатре.
Алексей, если будут конкретные вопросы по схемотехнике — присылайте, проконсультируемся у нашего Главного специалиста, — он его делал.
Алексей (который из Пермского края). 20 августа 2016, 20:11
Анатолий, а каков шанс данного шедевра усилителестроения СССР поспорить с ведущими УКУ тех лет?
Ведь это сугубо специфический усилитель. Дело в том, что в данный момент, занимаюсь восстановлением
этого усилителя. Как привыкшего человека к СТЕРЕО — это чудо ломает все привычное к ощущению восприятия звука, тем паче, что квадрофоническую запись не так-то просто найти. Может поделитесь секретами? Столкнулся с так называемой неувязкой согласования каналов, честно говоря, поплыл и где «собака порылась» не могу понять. Если не удобно тут комментировать, то пишите на «мыло» — оно у вас есть.
АК 28 января 2016, 13:11
Да, надо отметить также, что какие-то 10МАС-1 от БРЗ могут, могут звучать если не фантастически, то до неузнаваемости хорошо. Даже удивительно от двухполосной акустики слышать такое.
Усилитель Юпитер-Квадро обзор 4-х канального винтажного аппарата
Усилитель Юпитер-Квадро был когда-то новейшей разработкой и выпускали его с 1975 года в г.Львов на ПО им. Ленина. Квадро-усилитель обеспечивает неплохое воспроизведение звука, который может поступать от 1, 2-х и 4-х канальных источников сигнала звука.

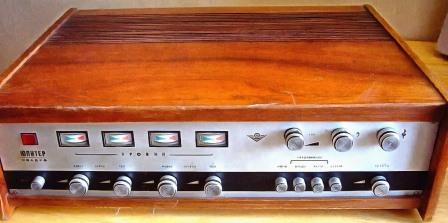

Усилитель Юпитер-Квадро обзор
Кстати, усилитель Юпитер стоил в советское время 500 рублей, был очень дорогой звуковой техникой в СССР, зато сейчас, в инет-барахолках и форумах продают этот аппарат от 2000 рублей до 8000 (в зависимости от состояния), дороже не советую брать, все-таки винтаж есть винтаж.
Работает усилитель «Юпитер-квадро» в таких режимах как:
- стерео,
- моно,
- внутренняя квадрофония (так называемая псевдоквадрафония)
- и от сигнала квадрафонического.
Кстати, если вы включаете в режим стерео, то совершается объединение по парам каналов, что увеличивает выходную мощность.
Усилитель »Юпитер-квадро» полагалось применить в составе звукового комплекса, где был бы 4х канальный магнитофон Юпитер, но из-за отсутствия данных фонограмм, распространения так и не приобрёл.
Уровень сигнала можно регулировать раздельно. В каждом звуковом канале предусмотрена эл. защита от перегрузок.
Между прочим, этот советский усилитель Юпитер-Квадро комплектуется 4-мя выносными колонками, также к нему можно подключать наушники. Если современные, то через переходник.
Вес не маленький около 14- 15 кг.
Прослушивание/впечатления
Выходная мощность на 1 канал всего 27Вт (максимальная), некоторые любители цифр сразу подумают, что он маломощный, но не я. Мне подавай подключение и прослушивание.
Подключение и тестирование. Сразу же подключил усилитель Юпитер-Квадро к напольной акустике, кстати современной Аудио-вектор называется + внешний ЦАП.
В плане звука этот усилитель СССР довольно хорош по соотношению цены/звука, но не более, звёзд с неба не хватает, как всегда не достаточно детальности, сцена куцая, ВЧ и СЧ в провале.
Совет. Данный советский усилитель имеет интересное преимущество среди своих винтажных собратьев, а именно в нем можно реализовывать подключение биампинг (bi amping).
Что такое Биампинг?
Биампинг (bi amping) предполагает применение 2-х отдельных каналов усилителя на свой динамик или на пару динамиков в акустике т.е. каждое на свою полосу, например, ВЧ и СЧ на свой отдельный канал, а НЧ на второй и подключается к своей паре винтовых клемм на акустике.
Как-нибудь в отдельной статье подробнее расскажу о подключении Биампинг.
СОВЕТ. Также можно подключить этот винтажный усилитель в качестве озвучки в кино 5 канальном, (4 канала усиливая) где декодер например может выступать Асус ксонар У7, а вот для центр-го канала вам придется купить еще 1 усилитель и вот вам готовая система для небольшого помещения.
В плане мощности + подключение Биампинг, усилитель Юпитер-Квадро нормален и «раскачает» даже дубовые колонки, но в небольшом помещении.
Что касается качества звука, то оно очень далеко от совершенства, заметно хуже Брига и Корвета. Но все они в свою очередь очень сильно проигрывают по звучанию, вот таким усилителям как клон НАП200 и т.д.
Итоги
Винтажный усилитель Юпитер-Квадро хорош как усилитель начального уровня, тем более за цену от 3000 до 8000руб. Хорош этот усилитель советский для бюджетной полочной акустики, и даже для напольной. Среди плюсов лишь хочу отметить подключение Биампинг.
Схема, инструкции на Усилитель Юпитер-Квадро можете скачать ЗДЕСЬ размер 240кб
