Ремонт зеркала заднего вида

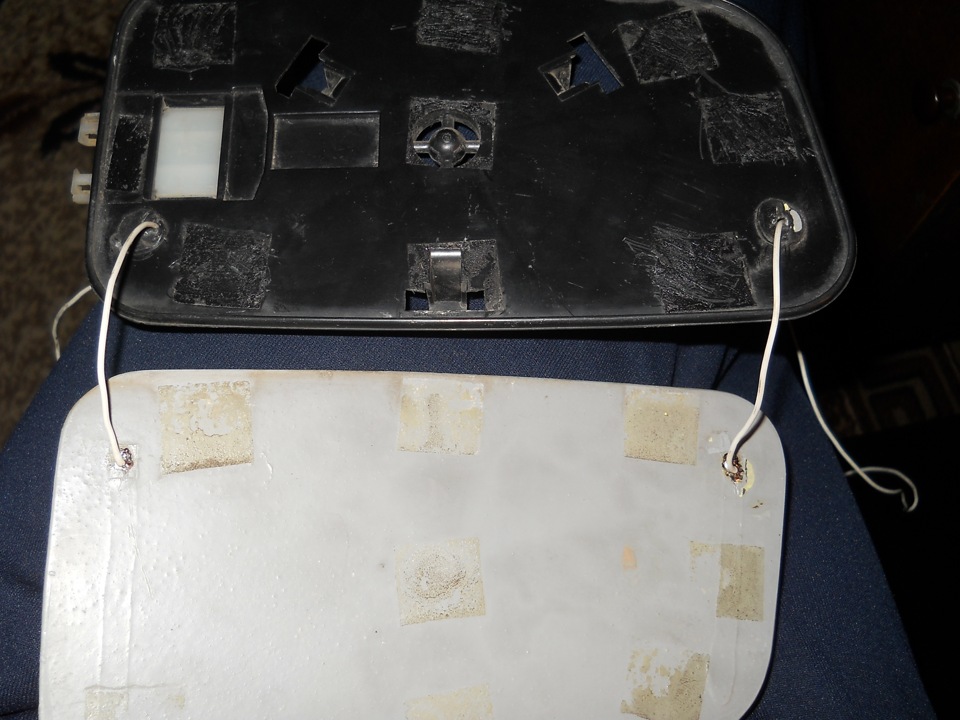

Надоело дребезжать правое зеркало заднего вида. Долго не мог понять что это такое, думал что-то случилось с креплением зеркального элемента. И вот когда оно совсем сильно стало болтаться, решил его разобрать. Когда я увидел, что зеркальный элемент состоит из пластмасовой хреновины, которая непосредственно крепится к корпусу зеркала, и самого зеркала, был удивлен, что это зеркало крепится к пластмасовой хреновине двухстороннем скотчем. И вот-то в чем весь прикол этот скотч и отклеился, поэтому зеркало и болталось. Самое интересное было при разборке зеркала, т.к. во-первых зеркало с подогревом и при разборе я не знал как быть с проводами, во-вторых я не знал вообще как оно разбирается. Но все же опытным путем все было разобрано. На зеркальный элемент были припаяны новые провода, т.к. старые отвалились, да и вообще оним были короткие, само зеркало приклеяно с помощью нового двухстороннего скотча, все собрано и приделано на свое законное место.
Р.S. Два дня пришлось поездить без зеркала. Все таки правое зеркало заднего вида тоже необходимо. Привыкаешь и при различных маневрах приходится поглядывать в него.

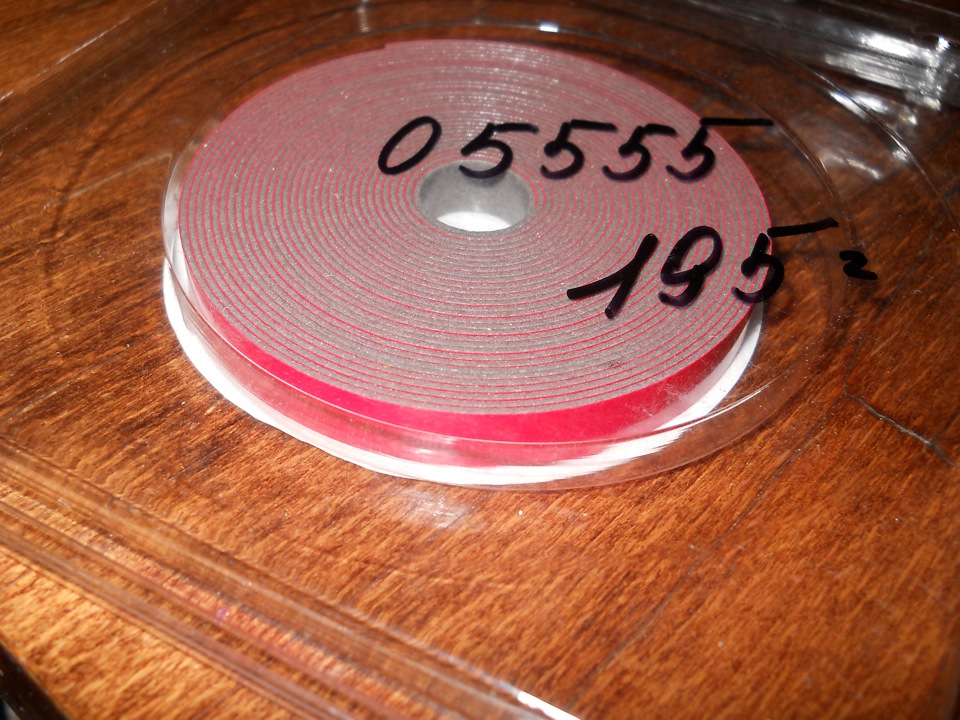

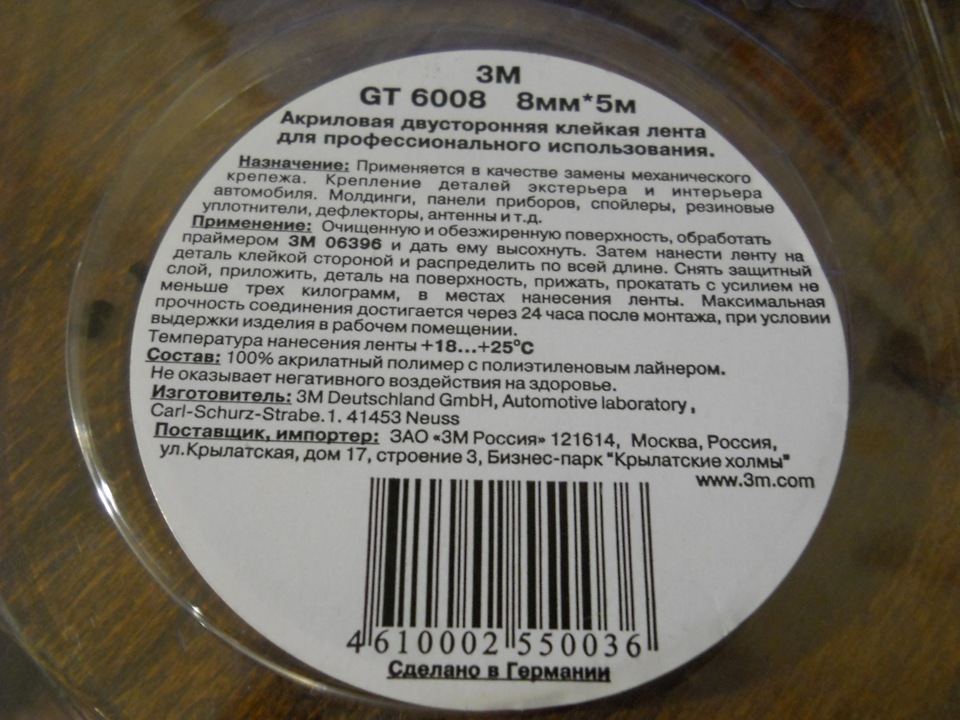

Цена вопроса: 195 ₽ Пробег: 91 460 км
Запчасти
Бачок омывателя Опель Астра Джи 2000
Как разобрать автомобильное зеркало
Причин для разбора бокового автомобильного зеркала много. Это может быть желание покрасить его, или же привести в порядок после того, как его зацепил какой-нибудь лихач. Как разобрать автомобильное зеркало, а перед этим как быстро и легко его снять, интересует многих автолюбителей. От неумелых движений автомобильное зеркало может полностью придти в негодность и тогда будет необходима покупка нового, и как результат, последует установка зеркала в автосервисе.
Но марок и тем более моделей автомобилей много, также как и зеркал для них. Также много и разновидностей зеркал – с электроприводом, складывающиеся, с элементами поворотов, и так далее. Самое главное, как снять, чтобы не повредить. Ниже приведены общие действия по разбору бокового автомобильного зеркала.
Снятие зеркала
Сначала демонтируем
Естественно, что удобнее будет разбирать снятое с автомобиля зеркало, поэтому его следует снять. Что для этого нужно?
Снятие зеркала с механическим приводом. Для начала следует снять стопорную скобу регулятора зеркала, открутить три винта, которые крепят зеркало к каркасу двери, и после этого снять само зеркало.
Снятие зеркала с электроприводом. Первое, что нужно сделать – это отсоединить минусовую клемму от аккумуляторной батареи. Далее нужно разъединить колодку с проводами электропривода, вывернуть три винта крепления зеркала к двери и снять его.
Разборка зеркала
Пример разборки
Разобрать автомобильное зеркало можно несколькими способами.
Первый способ
При помощи какого-либо изогнутого предмета или отвертки отщелкнуть зеркало, аккуратно надавливая на него изнутри. Попытка отщелкнуть зеркало с краю может привести к его повреждению. Некоторые автолюбители применяют для снятия зеркального элемента самые разнообразные предметы. Это могут быть даже всевозможные кухонные лопаточки. Некоторые обматывают край лопаточки изолентой, чтобы не повредить, вернее, не поцарапать зеркальную поверхность. Другие используют одну жесткую лопатку – для фиксации щели, а вторую более мягкую, чтобы продеть ее в образовавшуюся щель.
Второй способ
Для того чтобы извлечь зеркальный элемент следует резко ударить корпусом по мягкому предмету – это может быть все, что угодно. Для того чтобы отсоединить сам корпус зеркала от треугольного крепления нужно снять пружину, открутить регулировочную тягу и снять штифт. Сборка и установка зеркала осуществляется, как правило, в обратной последовательности.
Детальный и универсальный способ
Универсальный способ
В салоне автомобиля нужно отщелкнуть пластмассовую накладку, которая закрывает винты крепления зеркала. После снятия накладки следует открутить три винта, которые держат зеркало, и снять его. После этого нужно аккуратно снять резиновые прокладки –
Если резиновые прокладки повредить, то купить новые будет очень проблематично, они редко продаются по отдельности.
Теперь следует открутить два винта крепления джойстика регулировки зеркала. Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку. Далее нужно снять три винта, которые расположены на нижнем пластиковом уголке – он больше всего подвержен повреждениям при эксплуатации автомобиля. После этого нужно снять и его. Как снимать зеркальный элемент, уже было описано выше. После снятия зеркального элемента нужно открутить четыре винта и снять все остальное.
Сажаем на силиконовый клей
Проще всего, конечно, попросить знакомого мастера или отправить автомобиль в автосервис, если требуется замена зеркала или его покраска. Но большинство владельцев привыкли ремонтировать свою машину сами – ведь это значительная экономия денег.
Видео
Как разобрать боковое зеркало на ВАЗ 2110 смотрите в следующем видеоролике:
Как разобрать зеркало на ПРИОРУ ВАЗ 2170. Полная разборка и сборка зеркала LADA Priora АРТИКУЛ 2110
Какие зеркала приоры SE можно найти на рынке, их маркировка: https://youtu.be/DTPOtIXbMRA Вся информация о автомобильных зеркалах заднего вида в одном месте. Установка, подключение, замена, ремонт, тюнинг, модельный ряд. По экспертной оценке наружных зеркал заднего вида ВАЗ 2170 Лада Priora, лучшим образцом в соотношении цена/качество являются зеркала выпускаемые под брендом «SALiNA», сравнительный анализ в видео: Какие зеркала приоры SE можно найти на рынке, их маркировка: https://youtu.be/DTPOtIXbMRA Купить зеркала «SALiNA» и комплектующие оптом и в розницу: https://solina-avto.ru/vaz-2170-priora.html https://zerkala-solina.ru/product-category/zerkala-vaz/vaz-2170-priora/ «SALINA» — надёжный партнёр с многолетним опытом работы в сфере производства и продажи автокомпонентов. При этом «SALINA» имеет узкую специализацию: «АВТОМОБИЛЬНЫЕ ЗЕРКАЛА». Наружные зеркала заднего вида «SALINA» на приору и гранту по своему исполнению превосходят заводские конвейерные аналоги. Новые зеркала на приору с электроскладыванием. Новые зеркала ВАЗ 2170 с опцией складывания: https://youtu.be/QEpe6jX-Dr0 Наружные зеркала Лада Приора ВАЗ 2170. Многообразие модельного ряда: https://youtu.be/fFnjS3oJL8M Зеркала 2170 Приора SE. Полная разборка, сборка. Замена повторителя, накладки и зеркального элемента: https://youtu.be/XTGDTvmtSV4 Зеркало Priora SE 2170 тросовый привод. Как снять накладку, не снимая зеркального элемента, подробно: https://youtu.be/8ojtfzvjPRI Лада ПРИОРА с зеркалами от ВЕСТЫ ВАЗ 2181. Реализация электроскладывания зеркал на ВАЗ 2170 ПРИОРА: https://youtu.be/eA2ixryr_l4 Переделка кронштейна 2170 под зеркало с электроскладыванием 2181: https://youtu.be/Z79otUwNVEA На канале «PRO Автомобильные зеркала» Вы можете найти всю интересующую по теме информацию в одном месте. В этом обзоре подробно показано как полностью разобрать, а затем собрать наружное зеркало заднего вида для автомобиля ЛАДА ПРИОРА. Это первый вариант зеркала, который приора получила на конвейре. Производитель этого зеркала ООО «Завод Автокомпонент» г.Нижний Новгород. Зеркало снято с производства в 2014 году в виду выхода из строя литьевой оснастки. На рынке можно найти альтернативную копию этого зеркала. В видео показаны артикулы этого зеркала в исполнении как с тросовым приводом, так и с электроприводом. Надеюсь, что видео будет для Вас полезным. https://www.youtube.com/channel/UCG5UorqnnAv8txLr3aIJaYw https://youtu.be/eIlcg-HY35w
Показать больше
Войдите , чтобы оставлять комментарии
Как разобрать зеркало ваз 2110
Кое как нашел причину ужасного дребезжания в правой передней двери — зеркало МАТЬ ЕГО. Снял, а разобрать не могу, вот засада!
Как оно разбирается?
04.05.2009, 13:37
Такая же фигня только с левой стороны может кто подскажет как разобрать.
06.05.2009, 00:50
Блин, мужики, ОЧЕНЬ хотелось бы узнать!
06.05.2009, 01:05
Вы его не разберете, если точно не представляете, как снять полотно, я уже представляю так как одно разбил при разборке. В общем там полотно сидит на трех защелках подлесть к которым я не представляю как. Я бы порекомендовал, постучать зеркало об чтонить твердое и послушать звук, может это не оно. Завтра сфоткаю и выложу полотно. У меня лично просто зеркало было привернуто плохо.
06.05.2009, 01:33
А я просёк такую тему, у меня дребезжание появляется и в правом и в левом, но только когда снег на зеркалах замерзнет. А когда снежок то, растает то проблема та самая то, пропадает,))). Вот такие дела млин.
06.11.2009, 12:35
Народ! Подскажите пожалуйста как разобрать наружное зеркало Приоры?
06.11.2009, 13:13
Народ! Подскажите пожалуйста как разобрать наружное зеркало Приоры?
Обнинск же вроде город ученых:biggrin: Открываешь крышку «треугольник» с внутренней части двери, откручиваешь 3 болта которые прижимают зеркало к двери, отсоединяешь разъемы подогрева и электропривода и всё, — зеркало снято.:pardon:
08.11.2009, 03:35
Подскажите, как разобрать наружнее зеркало, чобы добраться до механизма регулировки?
09.11.2009, 08:14
Обнинск же вроде город ученых:biggrin: Открываешь крышку «треугольник» с внутренней части двери, откручиваешь 3 болта которые прижимают зеркало к двери, отсоединяешь разъемы подогрева и электропривода и всё, — зеркало снято.:pardon:
Спасибо тебе конечно, но научный вопрос стоял РАЗОБРАТЬ зеракло, а не СНЯТЬ! Мы в наукограде хорошо различаем две этих процедуры.
09.11.2009, 08:17
Вот что нашел: http://vazracer.ru/category/carbody/razborka_i_sborka_naruzhnoho_zerkala_zadneho_vida_ vaz-2110_-2111_-2112.html
09.11.2009, 08:47
Спасибо тебе конечно, но научный вопрос стоял РАЗОБРАТЬ зеракло, а не СНЯТЬ! Мы в наукограде хорошо различаем две этих процедуры.
Да не в обиду сказал, но разобрать это понятие двояко:wink: Тем более Зеракло, что это?:sorry::biggrin: В общем оно действительно на защелках, поддевай с высшей степенью осторожности плоской отверткой, дабы не сорвать пленку отражающую, — друг у себя резко потянул теперь всё стеклышко в пятнах (((
09.11.2009, 08:58
Спасибо. Выше ссылку выкладывал о разборке. Вот и подозреваю, что можно либо сломать, либо слой отражающий повредить. У меня оно еще и с подогревом (кстати, этот обогрев и коротит где то, по-этому собственно и разобрать надо)
17.12.2009, 18:37
Привет всем,не подскажите как поменять именно само зеркало а не лопух весь,лопнуло из-за мороза,и вообще продаются они или нет?
17.12.2009, 20:00
У меня оно еще и с подогревом (кстати, этот обогрев и коротит где то, по-этому собственно и разобрать надо)
Оно у всех с подогревом
26.01.2010, 18:34
Являются владельцем 03-018 — боковые зеркала по техоньку осыпаться начали — вот нашел зеркальные элементы, а как менять нигде не встречал. Поиск юзал — никакой конкретики.
Прошу помощь, кто это уже делал советами
Заранее благодарен!
28.01.2010, 21:29
Неужели никто не менял эти зеркальные элементы на боковых зеркалах?:unsure:
28.01.2010, 22:42
Неужели никто не менял эти зеркальные элементы на боковых зеркалах?:unsure:
Посмотри внимательнее была тема и там схема разбора зеркал-кстати сложная работамелких деталей много.
31.01.2010, 12:03
Неужели никто не менял эти зеркальные элементы на боковых зеркалах?:unsure:
Если ты говоришь о снятии зеркала из корпуса!?
то оно снимается просто.
поддень его чем нибудь чтобы отогнуть (например тольстой отвертной)
когда немного отогнешь, то пальцами обеих рук тяни на себя (за край зеркала) и зеркало отскочет.
внутри оно крепится на пластиковых зажимах
31.01.2010, 12:07
Ban-zay, да именно об этом и говорю. А откуда лучше «поддать» сверху, снизу или с боков?
08.02.2010, 15:43
Всем привет!Я тут новенький,так что если чё,сильно не ругайте.Прошлым летом,один нехороший человек снёс мне левое зеркало и встал вопрос о его замене.Хотел купить новое но их в тот момент не было в продаже,ну и я ,решил заморочиться и разобрать зеркало с надеждой починить.Лучше всего розбирать не снимая его с машины.Отводите акуратно край зеркального элемента в сторону и видите ,что сам зеркальный элемент держится на круглом корпусе моторедуктора тремя защёлками.Я,гнул тонкую отвёртку буквой Г чтоб легче было отгибать защёлки.После этого брал за один край элемента пальцами и отгибал(главное не переборщить-зеркало может треснуть)И после того засовывал туда изогнутую отвёртку и акуратно отжимал защёлку.И таким макаром-держа пальцами элемент(в натяг)отогнул две оставшиеся защёлки.Снимаете элемент,отключаете обогрев,затем можно снять зеркало с машины и курочить дальше.В принцыпе ничего сложного.Но ,чтоб себя обезопасить купите зеркальный элемент,благо они есть в продаже и не так дорого стоят.А чтоб зеркало не дребезжало(сам зеркальный элемент)В месте прилегания зеркального элемента к моторедуктору я наклеил плотный поролон.Всё увидете когда розберёте.А лучше всего посмотреть в магазине на сам зеркальный элемент с обратной стороны и вы всё поймёте,что за защёлки и как их снимать.
Tarakachka
10.02.2010, 15:04
А кто нибудь разбирался по чему осыпаються зеркала.
До меня бывший владелец менял по гарантии зеркало,но вот спустя какое то время и у меня начали осыпаться!Причём зеркало осыпается тогда когда машина стоит в гараже и ни куда не ездила!Потихоньку я начал замечать что все больше и больше осыпается!И дело тут по ходу не только в обогреве зеркал но и в чем-то другом!
Кто сталкивался,поделитесь.
10.02.2010, 15:12
Походу брак заводской.Даже где то про это читал.У меня тоже начали обсыпаться,но помог случай и я,их оба поменял.Стоят пол года-пока всё нормально
Tarakachka
10.02.2010, 15:27
Вот именно что они начинают осыпаться ближе к году!!
Придётся зеркала закзывать!!
А устройство его есть,я имею ввиду как там обогрев. rtfm:
10.02.2010, 20:56
Новые зеркальные элементы идут с подогревом(у нас в Севастополе по 140 гривен штука)
10.02.2010, 21:16
Всем привет!Я тут новенький,так что если чё,сильно не ругайте.Прошлым летом,один нехороший человек снёс мне левое зеркало и встал вопрос о его замене.Хотел купить новое но их в тот момент не было в продаже,ну и я ,решил заморочиться и разобрать зеркало с надеждой починить.Лучше всего розбирать не снимая его с машины.Отводите акуратно край зеркального элемента в сторону и видите ,что сам зеркальный элемент держится на круглом корпусе моторедуктора тремя защёлками.Я,гнул тонкую отвёртку буквой Г чтоб легче было отгибать защёлки.После этого брал за один край элемента пальцами и отгибал(главное не переборщить-зеркало может треснуть)И после того засовывал туда изогнутую отвёртку и акуратно отжимал защёлку.И таким макаром-держа пальцами элемент(в натяг)отогнул две оставшиеся защёлки.Снимаете элемент,отключаете обогрев,затем можно снять зеркало с машины и курочить дальше.В принцыпе ничего сложного.Но ,чтоб себя обезопасить купите зеркальный элемент,благо они есть в продаже и не так дорого стоят.А чтоб зеркало не дребезжало(сам зеркальный элемент)В месте прилегания зеркального элемента к моторедуктору я наклеил плотный поролон.Всё увидете когда розберёте.А лучше всего посмотреть в магазине на сам зеркальный элемент с обратной стороны и вы всё поймёте,что за защёлки и как их снимать.
Огромное спасибо за подробную инструкцию! Тут в магазине посоветовали менять с потеплением. сказали, что скорее всего из-за обогрева сыпится. Надеюсь манипуляция пройдет успешно — а то сыпится все больше и больше((
Приора космос 2009
14.02.2010, 18:46
Вот проблема. Такая же фигня на обоих зеркалах уже появились маленькие черные точки значит не я такой один.
14.02.2010, 19:07
Всем доброго времени суток!
Я менял зеркальный элемент в правом зеркале
Очень долго искал что и как, на сайте есть фото разбора зеркал, но мет порядка разбора, его я нашел на auto.ru
Я вместо отвертки и ее избибания брал ножницы, так как они образуют букву V и тем самым получеется проще снять зеркальный элент.
Ножницы нащел большие канцелярские, режущие элементы обмотал мягкой изолентой, чтобы при соприкосновеннии с зеркальный элемент не повребить зелезными режущими поверхностями ножниц
Я повернул зеркало чтобы можно было вставить ножницы с низу и исаользовал их как рычаг резко но не с колосальной силой надовил и все получилось и зеркало цело и внутренние механизмы тоже
Все отключил, взял новый элемент подключил и постал обратно!
Да необходимо осторожно обращаться с этими элементами они не терпят нажима, образуются корричевые разводы, поэтому чтобы зафоксировать и установить новый элемент в цаге с защелками я воспользовался полотенцем при его вставлении и засчелкивании, тем самым просто увеличил прощадь поверхности!
Надеюся моя информация будет полезна!
Deemon_42rus
18.02.2010, 11:41
Всем доброго времени суток! Я менял зеркальный элемент в правом зеркале Очень долго искал что и как, на сайте есть фото разбора зеркал, но мет порядка разбора, его я нашел на auto.ru Я вместо отвертки и ее избибания брал ножницы, так как они образуют букву V и тем самым получеется проще снять зеркальный элент. Ножницы нащел большие канцелярские, режущие элементы обмотал мягкой изолентой, чтобы при соприкосновеннии с зеркальный элемент не повребить зелезными режущими поверхностями ножниц Я повернул зеркало чтобы можно было вставить ножницы с низу и исаользовал их как рычаг резко но не с колосальной силой надовил и все получилось и зеркало цело и внутренние механизмы тоже Все отключил, взял новый элемент подключил и постал обратно! Да необходимо осторожно обращаться с этими элементами они не терпят нажима, образуются корричевые разводы, поэтому чтобы зафоксировать и установить новый элемент в цаге с защелками я воспользовался полотенцем при его вставлении и засчелкивании, тем самым просто увеличил прощадь поверхности! Надеюся моя информация будет полезна!
Ссылку на фото и порядок разбора пожалуйста
22.02.2010, 18:31
Блин, мужики, ОЧЕНЬ хотелось бы узнать!
Разбирай только в тепле, чтоб пластмас был нагретым! Иначе защелки отломишь! Деревянным или пластмассовым шпателем резким изломом об корпус зеркала и только за середину! Я спокойно снял и поставил. yu:
22.02.2010, 18:36
Никогда не включайте обогрев заднего стекла, если на улице за минус 40! Я это сделал и у меня теперь 4 заднего вида в наружных зеркалах! Обогрев заднего стекла спарен с обогревом зеркал!
13.03.2010, 20:16
Всем привет. Ребята по поводу замены самый простой способ это сходить в магазин купить элементы, посмотреть на крепления на новых элементах и отгнуть те же на старых вот и всё.
18.03.2010, 22:48
Никогда не включайте обогрев заднего стекла, если на улице за минус 40! Я это сделал и у меня теперь 4 заднего вида в наружных зеркалах! Обогрев заднего стекла спарен с обогревом зеркал!
Да нет все в поряде у меня. Ни каких багов не наблюдается.
19.03.2010, 08:58
Разбирай только в тепле, чтоб пластмас был нагретым! Иначе защелки отломишь! Деревянным или пластмассовым шпателем резким изломом об корпус зеркала и только за середину! Я спокойно снял и поставил. yu:
верно говоришь)
я аж в бане менял:crazy:
Kompressor
19.03.2010, 09:33
У меня тоже появились точки на наружних зеркалах..по гарантии поменяли оба зеркала в сборе. yu:
19.03.2010, 17:02
а зеркала долго везли тебе? я уже две недели жду. третья пойдет..
14.04.2010, 09:27
Добрый день! Купил новые отражатели в боковые зеркала заднего вида. Старые пошли темными полосами. Как правильно и проще их поменять. Нужно разбирать все зеркало или отражатель так можно извлечь. Как правильно сделать чтоб ничего не поломать? Если у кого есть опыт, поделитесь.
19.05.2010, 12:34
Товарищи, подскажите пожалуйста, как разобрать боковые зеркала у Приоры.
Хочу обтянуть их пленкой, пытался разобрать, но что-то не удалось:(
19.05.2010, 12:47
Товарищи, подскажите пожалуйста, как разобрать боковые зеркала у Приоры.
Хочу обтянуть их пленкой, пытался разобрать, но что-то не удалось:(
накладки на двухстороннем скотче держатся
19.05.2010, 12:57
Так вот оно что! А я вообще-то дергал, но жалко было силу применять — пластик как-никак!
02.06.2010, 00:11
Добрый день. Хотел спросить, не знает-ли кто-нибудь, где можно найти комплект подключения наружних Приоровских зеркал. Или может у какого «донора» позаимствовать можно. Интересует только проводка, все остальное есть. Заранее спасибо)))
02.06.2010, 16:40
В смысле сами зеркала нашел где купить. Нашел где купить блок со всеми кнопочками(управление самими зеркалами). Осталось только найти саму проводку. Я думал про десятошную, но там фишки не те, а где взять «родные» — это для меня пока загадка. Не хочется колхозить и набирать всю фишку «папой» и «мамой». Хочется чтоб все чин-по-чину.
04.06.2010, 13:15
Никогда не включайте обогрев заднего стекла, если на улице за минус 40! Я это сделал и у меня теперь 4 заднего вида в наружных зеркалах! Обогрев заднего стекла спарен с обогревом зеркал!
я прошлой зимой уже включил.И теперь у меня правое зеркало с сектором обзора мертвой зоны.:biggrin:Аккуратно так располовинилось. По гарантии менять отказались. В продаже зеркальных элементов найти не могу. Кстати у меня машина 2 зимы отходила, зеркала не облазят, хотя подогревом пользуюсь периодически.
15.06.2010, 00:28
У меня Приора 21701 — стандарт. Зеркала с тросовым приводом)))
15.06.2010, 00:37
Я тут ссылочку посмотрел. Не то((( Я такие уже видел. У нас в Коврове один взялся мне такие привести. Я их даже в руках держал. Но там во-первых проводка на 2110. Кнопки управления(видно на фото) совсем не в двери ставятся, а как на 2110. И к тому-же крепления зеркал к двери — большие треугольники, как на 2110. Вот такие, брат, дела. А вот родной комплект не нашел пока(((
slavik13rus
17.06.2010, 22:03
Кстати у меня машина 2 зимы отходила, зеркала не облазят, хотя подогревом пользуюсь периодически. Не влияет подогрев на облазенье зеркал.У меня были 2 10-ки до этого,там обычные,без подогрева зеркала,облазили через год-полтора,у дядьки тоже самое — 2 раза менял по гарантии.Конечно при сильном морозе может лопнуть из за обогрева-это не отрицаю.Просто слой напыления на зеркалах-дерьмо!
01.12.2010, 20:20
ну вот и фоторяд с комментами разбиратора)))
Снимаем зеркало с машины, выглядит оно вот так:
Для дальнейших выкрутасов нам придется снять сам зеркальный элемент, для чего надо отщелкнуть 4 спареных защелки. Давим на внутреннюю часть зеркало, давя пряма на стекло — оно под небольшим усилием повернется. Затем, с наружней части зеркала тонкой длинной отверткой залазим внутрь зеркала, и пальцами оттягивая отщелкиваем защелки. Усилие довольно-таки большое нужно, и надо быть аккуратным, т.к. мона убить вставку, а комплект стоит 1200 (у нас, в Кургане) т.е. есть о чем озаботиться. А еще мона убить сами защелки.. что я и сделал.. Зеркало через пару месяцев все равно спишется и с новой вставкой будет жить на машине кого-то из наших же работников.. т.е. особо вставку не берег.
сначала 2 отщелкнутся
потом засовываем отвертку и в распор выщелкиваем, поворачивая отвертку, вторые защелки.
а вот так поломаны защелки.. по идее даже если в паре выломаны по одной защелки — держаться все равно будет.
Результат. промежуточный, но вполне таки важный и довольно-таки трудный.
вот что удивило, дак это ровная заглушка на зеркале. обычно она дугой и свистит.. а тут ровненькая.. научились делать?
снимаем ее, чтобы потом не мешалась (отвертка тонкая плоская)
Откручиваем МЕХАНИЗМ, штукая нежная, с ним надо бы аккуратнее, чем с остальным..
открутили винтики (3 шт. — отвертка крестовая), вынимаем
запоминаем как были провода и как вставлена колодка, запоминаем, аккуратно сдергиваем, раздвигая фиксирующие усы тонкой плоской отверткой
Откручиваем 3 больших шурупа (отвертка крестовая)
Снимаем корпус через отверстие в нем
сняли. порадовались, какие мы молодцы))
а вот чтобы разобрать остальное надо притащить ключик на 22, будем крутить гайку. Для сохранения настройки есть смысл линеечкой померить как глубоко была посажена гайка.. если хотите чтобы зеркало складывалось полегче, можно поменьше закрутить.. но может появиться вибрация зеркала на ходу.
открутили, пробуем вытащить провода.. никак.. колодка мешает..
берем вот этот замечательный девайс
но тут думаю, надо предупредить, скрепку брать надо совецкую.. чтобы не гнулась. у меня скрепка загнулась почти сразу.. взял у электриков тест-контрольку
отгибаем усики в колодке проводов,
вытаскиваем провода из колодки.
Вытаскиваем гайку, пружинку, «раму» зеркала
Кронштейн пока еще в сборе.. вытаскиваем провода выдавливая их в то отверстие, которые закрывалось заглушкой в самом начале (снять ее можно только сейчас, а не в самом начале — сложнее не будет)
вытаскиваем ось, точнее она сама выпадывает
вот за этой поролоновой штукой живут шурупчики, держащие накладку на кронштейне зеркала
Все, поздавлямс, разобрано зеркало практически полностью.
перед сборкой или перед установкой проводов в колодку. разгибаем фиксирующие усики на разъемах, как на зеленом проводе, всовываем их в колодку до характерного щелчка 😉
Сборка в порядке, обратном разбору 😉
В сумме на все ушло 20 минут. первый раз на это у меня ушло минут 40..
Вот собсна и все.
01.12.2010, 20:23
-отвертка плоская длинная тонкая
-отвертка крестовая средняя
-ключ на 22
-что-то тонкое и прочное (шило, скрепка, и т.п.)
