Ваз 2106 – предохранители и реле
ВАЗ-2106 так же известен под названиями «Жигули-1600»/«Lada-1600». Годы производства: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. В данной статье вы найдете описание предохранителей и реле Ваз 2106 со схемой блока. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Предохранители

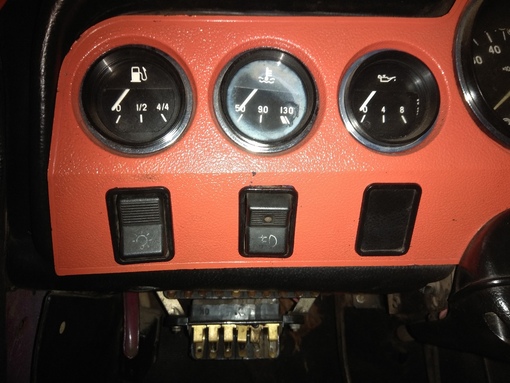

Главный блок предохранителей находится под панелью слева.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,1,0,0 —>
Схема
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
p, blockquote 7,0,0,0,0 —>
| 1 – Основной блок 41.3722 |
|
| 1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8А Дальний свет (правая фара) |
| 5 | 8А Ближний свет (левая фара) |
| 6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
| 2 – Дополнительный блок ПР-120 |
|
| 11 | 8А Резервный |
| 12 | 8А Резервный |
| 13 | 8А Стеклоподъемники |
| 14 | 16А Элемент обогрева заднего стекла |
| 15 | 16А Электродвигатель вентилятора системы охлаждения |
| 16 | 8А Указатели поворота в режиме аварийной сигнализации |
За работу прикуривателя отвечает предохранитель номер 1 на 16А.
p, blockquote 8,0,0,0,0 —>
Реле
Реле поворотов и аварийной сигнализации на 2106 находится за щитком приборов, за тахометром. Не далеко от него крепятся реле обогрева заднего стекла, реле – прерыватель контрольной лампы стояночного тормоза (РС 492).
p, blockquote 9,1,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Реле дворников на автомобиле находится в ногах водителя с левой стороны под обшивкой.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Реле ближнего (Б) и дальнего (А) света фар крепится к брызговику правого лонжерона под капотом.
p, blockquote 13,0,0,1,0 —>
p, blockquote 14,0,0,0,0 —>
Рядом с ними расположено реле лампы сигнализатора заряда аккумуляторной батареи (РС 702).
p, blockquote 15,0,0,0,0 —>
Под капотом на брызговике лонжерона с левой стороны находятся реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) и реле звуковых сигналов (РС 528).
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —> p, blockquote 18,0,0,0,1 —>
Хотите помочь дополнить материал? Пишите всё в комментари.
Читайте также:
- Лада Гранта предохранители и реле
- Лада Калина – блоки предохранителей и реле
- ВАЗ 2114 2115 2113 предохранители и реле
- ВАЗ 2110 2111 2112 (инжектор) предохранителей и реле
7.11.7 Обогрев заднего стекла
Нагревательный элемент стекла включается с помощью вспомогательного реле К7 типа 904.3747–10, установленного в монтажном блоке. При включении обогрева загорается контрольная лампа 4, расположенная рядом с выключателем и подсвечивающая клавишу выключателя оранжевым цветом.
Обогрев заднего стекла можно включить только при включенном зажигании, так как напряжение к выключателю 3 подается через дополнительное реле К6, срабатывающее при включении зажигания.
Питание к нагревательному элементу стекла подается через контакты реле К7 от предохранителя F7, который напрямую подсоединен к источникам питания.
Если при включении обогрева заднее стекло не обогревается, необходимо проверить предохранитель F8, провода и их соединения, а также выключатель и реле К7.
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Где находится реле обогрева заднего стекла ваз 2106
Навигация
| Ссылки сообщества |
| Пользователи |
| Поиск по форуму |
| Поиск по метке |
| Расширенный поиск |
| К странице. |
| ВАЗ 2106 форум и клуб > Технические вопросы по ВАЗ 2106 > Кузов и салон > Ваз 2106. Как включить обогрев заднего стекла? Включателя нет. Не судите строго, |
Регистрация: 24.06.2010
Сообщений: 416
Регистрация: 24.06.2010
Сообщений: 416
Ваз 2106. Как включить обогрев заднего стекла? Включателя нет. Не судите строго, первая машина.
__________________
Суть дела не в полноте знания, а в полноте разумения
Регистрация: 14.11.2009
Сообщений: 481
Регистрация: 14.11.2009
Сообщений: 481
Значит ни как надо стекло с обогревом сначала поставить и кнопку вывести
Регистрация: 03.12.2009
Адрес: Тимашевск
Сообщений: 449
Регистрация: 03.12.2009
Адрес: Тимашевск
Сообщений: 449
стекло с обогревом . Придётся снимать панель, может там торчат провода, ..
Регистрация: 16.03.2010
Сообщений: 421
Регистрация: 16.03.2010
Сообщений: 421
рановато его обогревать
Регистрация: 14.11.2009
Сообщений: 465
Регистрация: 14.11.2009
Сообщений: 465
Я себе делал. Купил кнопку, реле и провода. Нашел в интернете схему, их там полно. Прицепил все по схеме. Ничего сложного, сам не мастер
__________________
Крошечный добрый поступок лучше, чем самые торжественные обещания сделать невозможное
Ваз 2106 реле обогрев заднего стекла
Где найти реле обогрева заднего стекла, а то стекло потеет, предохранители новые все, хочу поменять реле, где его найти, под капотом их не нахожу, там только 2-4 реле стоят, где найти и как поменять? Будет ли работать если поменять реле? Хотя кнопку обогрева включаем и она загорается, но все равно заднее стекло потеет, хотя слабенько после протирки тряпкой пот, обогрев начинает держать? Точно ли реле? И как его заменить?
Дополнен 7 лет назад
А тогда в чем причина? Почему слабо обогревает?
Лучший ответ
пропадающий обогрев= контрольку лампу, 2 крокодильчика, цепляем на + входной (а минус у нас кузов корпус машины). и если оконечные разьемы питания ниток-порядок и масса для ниток=порядок, ТО эта контролька=показатель питания. на кнопке=не показатель, ближе как напоминание . если пропадает питание=уже плясать в другую сторону.
самое ходовое=пропажа минуса (второй конец ниток на кузов-раскручиетса болт) ,пропажа минуса УПРАВЛЕНИЯ реле обогрева. т. е. реле прикручено к кузову и 85 ножка тут-же пошло под болтик брать минус постоянку для реле (аналогично с реле света на 2106.
Остальные ответы
Замена реле, никак не повлияет на работу системы подогрева стекла, реле только разгружает контакты замка зажигания (проводку). В штатном исполнение реле нет, только экспорт (не везде).
Денис ВеремеевМастер (1932) 7 лет назад
Что значит слабо, в принципе там оно не греет, только слегка, при морозце в -10, пол часа ездишь пока полоски более менее отогреваются, что сквозь них что то видно; Там у стекла два провода, один масса, второй +12 через кнопку, на кнопку идет от 13(вроде) предохранителя, возможно тонкие провода (если не штатные), для проверки можешь на плюсовую сторону (клемму) подкинуть прямой провод от АКБ, и постоять заведенным, минут 5 при, рабочих нитках в стекле, если есть иней, начнут «оттаивать», но проще просто прозвонить тестером.
