4.6 Масляный редукционный клапан
Масляный редукционный клапан находится в канале между камерой всасывания и камерой сжатия масляного насоса. Если давление масла свыше 5 бар, клапан открывается, и часть масла может вливаться обратно в камеру всасывания насоса.
Если при нормальном уровне масла его давление слишком мало, проверьте клапан.
1. Разберите масляный поддон. |
2. Выкрутите винтовую пробку гаечным ключом SW22. Предупреждение |
Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.
Тугоподвижный или заклиненный поршень можно извлечь с помощью кольцевых клещей.
1. Если заменяете поршень, то проверьте легкость его хода в отверстии. При необходимости, удалите заусенцы в поршне наждачным полотном. |
2. Установите поршень с направляющим пальцем и новой пружиной сжатия. |
3. Завинтите винтовую пробку без уплотнительного кольца и затяните с моментом 50 Н.м. |
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Масляный редукционный клапан находится в соединительном канале между камерами сжатия и всасывания масляного насоса. Если давление превышает 5 бар, клапан открывается, и часть масла переливается во всасывающую камеру. Клапан следует проверять, если при нормальном уровне масла его давление слишком низкое.
Снятие
1. Снимите масляный поддон. |
2. Выкрутите винтовую пробку. Предупреждение |
Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть.
Тугоподвижный или заклинивший поршень вынимайте с помощью наружной кольцевой цанги.
1. Если поршень заменяется новым, проверьте новый поршень на легкость хода в цилиндре. В случае необходимости удалите заусенцы на поршне наждачным полотном. |
2. Установите поршень с направляющим пальцем и новой пружиной сжатия. |
3. Вкрутите пробку без уплотнительного кольца и затяните с моментом 50 Н.м. Винтовая пробка уплотняется конусной посадкой. |
Редукционный клапан масляного насоса-для чего нужен, неисправности
Приветствую вас друзья на сайте ремонт авто своими руками. Не секрет, что без полноценной смазки функционирование двигателя невозможно.
Редукционный клапан масляного насоса
Работа «на сухую» быстро приведет к перегреву и выходу «жизненно важных» узлов из строя. При этом за подачу жидкости отвечает масляный насос.
Его задача – создать необходимое давление и доставить масло даже к самым отдаленным участкам двигателя.
Назначение редукционного клапана масляного насоса
Но создать давление – это лишь первый шаг. В дальнейшем данный параметр нужно контролировать.
Превышение давления может привести к поломке ключевых узлов двигателя, а его нехватка – к недостаточному смазыванию элементов и их перегреву.
Во избежание таких проблем был предусмотрен редукционный клапан. На первый взгляд это простой узел, но без него нормальная работа двигателя была бы невозможной.
Назначение редукционного клапана масляного насоса – контролировать давление масла, ослаблять или усиливать его.
Реализуется это путем двух действий – открытия прохода (для снижения давления или недопущения серьезных разрушений) или его закрытия (с целью обеспечения нормальной работоспособности системы).
Особенности устройства клапана
Принцип действия системы прост. Основной реагирующий орган в этом узле – упорный болт. Именно он дает давление на пружину и прижимает клапан к отверстию.
Как только давление в системе увеличивается и превышает допустимый уровень, масло преодолевает упругость пружины, выдавливает клапан и переходит в специальное отделение.
После нормализации давления пружина возвращает клапан в исходное состояние, а двигатель работает в штатном режиме.
Редукционный клапан масляного насоса имеет простейшую конструкцию:
- Небольшой кожух, в котором предусмотрена специальная система каналов (именно по ним осуществляется движение масла);
- специальный клапан, который имеет вид небольшого поршня или шарика. Его задача – своевременно перекрыть проход и не допустить повышения давления в двигателе;
- пружина;
- упорный болт (иногда – винт).
Обратите внимание! Что особенность такой системы – простота исполнения, что обеспечивает максимальную надежность и эффективность работы.
Сам редукционный клапан производится в двух вариантах — он может находиться в корпусе насоса (встраиваться в него) или иметь вид отдельного механизма.
Как видите, система хорошо продумана. Но даже столь качественные устройства иногда дают сбои. Давайте же разберем основные неисправности клапана и способы их устранения.
Наиболее частые поломки редукционного клапана
Как показывает опыт эксплуатации, неисправность редукционного клапана может проявиться в следующем:
1. Неспособность поддерживать нормальное давление. Как правило, это вызвано механическими поломками узла. Самый слабый элемент системы – пружинка.
В процессе эксплуатации она может растянуться и открывать клапан даже при незначительном росте давления. Как следствие, масло не попадает ко многим узлам двигателя, они изнашиваются и выходят из строя.
Причины неисправности пружины – ее износ из-за длительной работы, установка неправильной пружины при капитальном ремонте (бракованной или чрезмерно мягкой), ошибки в монтаже.
2. Проблемами с открытием клапана при достижении пикового давления. В процессе эксплуатации просвет клапана может засориться. В итоге РКМН подклинивает и не открывается даже при высоком давлении.
Итог – разрушение многих важных узлов двигателя и необходимость капитального ремонта. Основная причина неисправности – несвоевременная замена масла .
Объяснить это просто. Частички грязи откладываются на поверхности, и постоянно увеличивают размеры нароста. Низкое качество промывки приводит к накоплению в каналах различного мусора и стружки.
Рекомендации по ремонту
При появлении признаков неисправности клапана (к примеру, загорании лампы давления на приборной панели) вы должны оперативно устранить поломку.
Для этого снимайте и разбирайте масляный насос. После вскрытия вы увидите редукционный клапан и сможете оценить его состояние.
Если он заел, доставайте его, промывайте в бензине и не забудьте смазать. Аналогичные действия по промывке делаются и с топливным насосом .
Особое внимание уделите чистке каналов клапана и диагностике основных элементов. Если пружина вышла из строя, то ее нужно заменить.
При этом учтите, что установка нового масляного насоса (редукционного клапана) обязательна после каждого капремонта силового узла.
В этом случае можно избежать множества проблем с бросками давления или, наоборот, его нехваткой. По завершении ремонта не забудьте проверить давление в системе и убедиться в точности показаний.
В дальнейшем своевременно меняйте масло, промывайте двигатель и устанавливайте новый фильтр при каждой замене.
В автомобиле не бывает мелочей. Даже самый незначительный на первый взгляд узел может играть важную роль в общем «оркестре».
Эту теорию лишний раз подтвердил редукционный клапан, требующий особого внимания, своевременной диагностики и ремонта. Удачи на дорогах и конечно же без поломок.
Причины падения давления масла в двигателе
В системе смазки современного двигателя масло подается по отдельным каналам под определенным давлением, что позволяет эффективно смазывать детали, испытывающие динамические и другие нагрузки.
Упрощенная схема работы: из картера через маслоприемник и масляный фильтр насос под давлением загоняет масло в основную магистраль. Откуда по каналам блока оно поступает к шатунным и коренным подшипникам коленвала, кулачкам и опорам распредвала и поршневым пальцам
Причины падения давления масла в двигателе:
1. Низкий уровень масла в двигателе. Как правило — это причина N1.
a. Утечка из двигателя (обнаруживается визуально)
b. Двигатель много работает на высоких оборотах и испытывал высокие нагрузки. (Например, перегруз автомобиля, или слишком быстрая езда.). Тогда происходит вполне естественно снижение уровня масла на угар.
2. Неисправность масляного насоса.Масляный насос может давать слабое давление из-за загрязнения, либо наличия отложений на внутренних деталях, их износа, а также по причине засорившейся сетки маслоприемника, которая плохо пропускает масло.
3. Сильное загрязнение маслоприемника. Часто забивается его сеточка, в результате чего смазка не подается в двигатель.
4. Попадание в систему смазки рабочей жидкости из системы охлаждения (тосол, антифриз) или топлива. В результате масло разжижается, у него падает вязкость, вследствие чего и происходит падение давления.
5. Низкое качество масляного фильтра. Если в фильтре нет запорного клапана или запорной шайбы, тогда после остановки мотора смазка из каналов и фильтра стечет в картер.
6. Сильное загрязнение масляного фильтра, а также несвоевременная его замена. Запорный или редукционный клапан в системе может подклинивать от попавшего мусора, отложений и т.п.
7. Высокое сопротивление масляного фильтра. Это происходит, когда при замене масла, масляный фильтр устанавливается не от той модели двигателя
8. Еще давление масла в дизельном двигателе или бензиновом агрегате может оказаться низким по причине того, что из-под датчика давления масла течет смазка. В этом случае давления в области датчика будет недостаточно. Аварийная лампочка может загораться периодически или постоянно, на холостом ходу, в движении на низких или повышенных оборотах.
9. Неисправности узлов и деталей самого двигателя также являются причиной низкого давления. Увеличенные зазоры между деталями двигателя. из-за сильного износа.В этом случае можно говорить о серьезном износе или повреждениях, которые приводят к тому, что нужного сопротивления при подаче масло не встречает. Получается, давление закономерно падает.
10. Падение вязкости масла. Жидкое масло (обладающее очень низкой вязкостью) легко проскальзывает мимо зубьев насоса и легко вытекает через зазоры. Горячее масло обладает пониженной вязкостью, поэтому давление масла в прогретом двигателе часто оказывается низким.
Как видите есть 9 причин (на самом деле еще больше) по которым падает давление, независящие от масла. И только 1 причина —по которой давление может снизится по вине масла.
Моторные масла уровня ГОСТ и ТУ имеют определенную вязкость, которая создаются смешение правильно подобранной пропорции базовых масел.
Масла SAE помимо комбинации базовых масел так же имеют в своем составе от 4 до 12% вязкостной присадки которая добавляется для поднятия индекса вязкости, но также влияет на общую вязкость масла.
1. Клиент говорит, что упало давление масла и это было масло ГОСТ
На 100% наше масло не причем. Если двигатель исправен и эксплуатируется более-менее правильно, то причина может быть в чем угодно, только не в нашем масле.
Вот некоторые возможные причины:
1. Любая неисправность описанная п 1-9.
2. Наше масло было залито после бодяги, и оно отмыло двигатель, но тем самым быстро загрязнилось и забило масляный фильтр или сеточку маслоприемника.
3. Не было до конца слито предыдущее масло и поэтому масло опять же осталось грязным и забило фильтр, каналы и пр.
1. Объяснить клиенту причины, по которым могло произойти давление.
2. Выяснить, кто и как заливал масло. Что было залито до. Промывался ли двигателе пере заменой масла.
3. Если клиент продолжает настаивать, попросить взять анализ масла из картера двигателя и пробу нового масла и выслать нам.
4. Организовать возможность отбора проб нашим представителем.
2. Клиент говорит, что упало давление масла и это было масло SAE.
В 95% наше масло не причем. 5% — могло произойти разрушение вязкостной присадки, вследствие чего упала вязкость масла и это сказалось на падение давление. Это порой случается и с более известными брендами. Как правило, это проходит из-за перегрева двигателя, сильной нагрузки и неправильной эксплуатации.
Но в подавляющем большинстве случаев, причины те же что и с маслом ГОСТ
1. Любая неисправность описанная п 1-9.
2. Наше масло было залито после бодяги, и оно отмыло двигатель, но тем самым быстро загрязнилось и забило масляный фильтр или сеточку маслоприемника.
3. Не было до конца слито предыдущее масло и поэтому масло опять же осталось грязным и забило фильтр, каналы и пр.
То же самое что и в случае с маслами ГОСТ.
1. Объяснить клиенту причины, по которым могло произойти давление.
2. Выяснить, кто и как заливал масло. Что было залито до. Промывался ли двигателе пере заменой масла.
3. Если клиент продолжает настаивать, попросить взять анализ масла из картера двигателя и пробу нового масла и выслать нам.
4. Организовать возможность отбора проб нашим представителем.
Или, если клиент находится далеко или у него есть возможность — взять масло из картера и проверить на месте его вязкость. Это такой метод экспресс-диагностики.
Если вязкость в норме, то значит причина в двигателе (п 1-9) или в том, что масло загрязнено (залито после бодяги, не до конца слито предыдущее масло, не заменили масляный фильтр, не промыли двигатель).
А вот если вязкость оказалась сильно ниже нормы, то тогда надо разбирается. Чаще всего — в масло попал тосол антифриз топливо. В любом случае надо делать спектральный анализ, который 100% покажет из-за чего снизилась вязкость.
И только если спектральный анализ покажет, что масло в норме, то тогда дело может быть в разрушении вязкостной присадки, и это наша вина. Но на моей практике подобного не было.
СИСТЕМА СМАЗКИ. ОСОБЕННОСТИ КОНСТРУКЦИИ
Комментарии:
Избранное: 0
Шаг 1
Устройство системы смазки показано на рис. 5.15.
Шаг 2

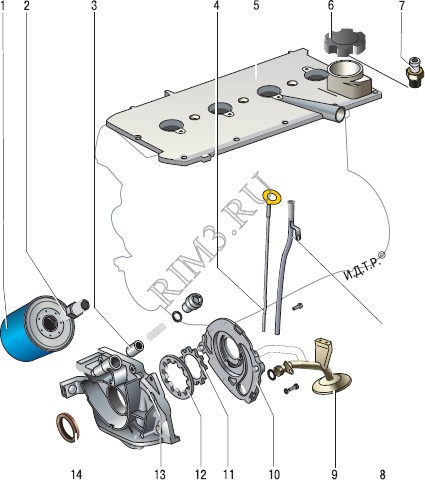

Рис. 5.15. Система смазки: 1 – масляный фильтр; 2 – штуцер масляного фильтра; 3 – редукционный клапан; 4 – масляный щуп; 5 – крышка головки блока цилиндоров; 6 – пробка маслозаливной горловины; 7 – датчик сигнальной лампы аварийногопадения давления масла; 8 – направляющая трубка масляного щупа; 9 – маслоприемник; 10 – корпус масляного насоса; 11 – ведущая шестерня масляного насоса; 12 – ведомая шестерня масляного насоса; 13 – крышка масляного насоса; 14 – сальник
Шаг 3
Система смазки комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием – стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, кулачки распределительного вала, толкатели и стержни клапанов.
Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником 9, полнопоточного масляного фильтра 1, датчика давления масла 7 и масляных каналов.
При падении давления масла ниже допустимого в комбинации приборов загорается сигнальная лампа аварийного падения давления масла.
Масляный насос шестеренчатый, с шестернями 11 и 12 внутреннего зацепления, расположен на переднем торце блока цилиндров. Ведущая шестерня 11 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 9 прикреплен болтами к крышке второго коренного подшипника и к корпусу насоса. Для ограничения максимального давления в системе смазки на насосе установлен редукционный клапан 3.
Масляный фильтр 1 полнопоточный, неразборный, с перепускным и противодренажным клапанами.
Работы по замене масла в двигателе и масляного фильтра описаны в разд. «Техническое обслуживание»; снятие и установка, а также ремонт масляного насоса – в данном подразделе.
