Домашний кинотеатр своими руками

В феврале 1922 года Владимир Ильич Ленин в беседе с тогдашним наркомом просвещения Анатолием Васильевичем Луначарским сказал: «Вы должны твердо помнить, что из всех искусств для нас важнейшим является кино». Во всяком случае, именно так впоследствии утверждал Луначарский в своих воспоминаниях, а не верить Луначарскому у нас никакого резона нет.

Заметьте, на дворе 1922 год, в СССР в то время демонстрировались исключительно немые фильмы – первый фильм с озвучкой вышел только в 1931 году. Тем не менее, этот фактор мощного воздействия на население отмечался людьми, от действий которых судьбы этого самого населения и зависели.

Изначально кино демонстрировалось в специально отведенных для этого местах массового скопления народа, называемых кинотеатрами.

Поход в кино – это было целое событие. Но… потом пришло телевидение. Это было чертовски удобно, когда ты, не сползая со своего любимого дивана, мог посмотреть фильм – какой смысл идти в кинотеатр? И последние начали немножко пустеть, что категорически не устраивало кинопрокатчиков, которые, как и все хотели, кушать, а кушать они могли только тогда, когда люди ходили в кинотеатры и платили деньги за билеты.

Посему, прокатчики совместно с кинокомпаниями начали модернизировать аппаратуру кинотеатров – экраны становились больше, картинка качественнее, звук мощнее и реалистичнее. За счет все более изощренных технических ухищрений аудиторию начали загонять обратно в кинотеатры и аудитория вроде бы даже согласилась на это.

Но очевидно, что всегда остаются люди, которые фанатично преданы своему дивану и никуда они идти не хотят. Чтобы не оставлять без внимания эту часть аудитории (и что самое главное – их кошельки), решено было попробовать доставлять им развлекательный контент на дом, аккурат к дивану.

Для этого было придумано новое направление домашних развлечений – домашний кинотеатр.

Первый шаг – появление видеомагнитофонов формата VHS. Для тех, кто в силу возраста не застал это чудо инженерной мысли сообщаю: изображение записывалось на магнитную ленту и потом воспроизводилось специальным черным ящиком, подключенным к телевизору. Качество – кошмарное, вдвое хуже телевизионного. Потом, правда, к VHS добавили Super, получилось SVHS, качество стало более-менее сносным.

В конце 1970-х годов появились диски LaserDisc, которые получили некоторую популярность в США и Японии, но до нас не добрались.

В конце 1980-х появились аудио компакт-диски (CD/DA), на которые велась запись звука уже в цифровом формате. На их основе в начале 1990-х появились VideoCD, куда записывались фильмы в формате MPEG1 со стерео звуком и даже интерактивным меню для удобства использования.

Но это все было не то. Качество картинки все равно хромало, о многоканальном звуке вообще можно было только мечтать. В кинотеатрах, кстати, к тому времени многоканальный звук уже вовсю звучал. Первый фильм со звуком в формате Dolby Digital бы продемонстрирован в 1992 году, это был фильм «Бэтмен возвращается».

И вот, наконец, в 1995 свершилось, то, о чем так давно говорили большевики – революция! Ни больше, не меньше. В массовую продажу поступили диски DVD5 и проигрыватели этого формата. На такие диски влезало примерно в 10 раз больше информации, чем на стандартный CD, а это сразу позволило в разы повысить качество изображения и звука, а самое главное – писать на диск звук в новом многоканальном формате Dolby Surround, разработанный инженерным гением Рея Долби сотоварищи. 5 полноценных каналов, плюс один низкочастотный канал – система 5.1, дошедшая до нашего времени практически без изменений и доработок.

Итак, что же предложили диванному зрителю товарищи из Лаборатории Долби?

Давайте посмотрим на первую картинку в этой статье:

Это классическая схема расстановки акустических систем домашнего кинотеатра формата Dolby Surround.

Цифрами на картинке обозначено:

1. Любимый всеми диванный зритель;
2. Фронтальные акустические системы – левая и правая;
3. Центральный канал;
4. Сабвуфер;
5. Тыловые акустические системы, так же левая и правая.

Что характерно, система получилась масштабируемой – она может использоваться в любых помещениях: и в квартире, и в кинотеатре – добавляете в каждый канал соответствующее количество динамиков, чтобы суммарная выходная мощность соответствовала озвучиваемой площади, – и готово.

Таким образом, звуковая дорожка при съемке фильма кодируется специальным образом и записывается в цифровом виде на DVD диск. При воспроизведении фильма дорожка считывается с диска, и цифровой поток подается на декодер сигнала, который занимается раскодированием сигнала и подает его на 6 отдельных аналоговых выходов, чтобы дальше его можно было усилить и наконец выдать на акустические системы.

Можно ли сделать домашний кинотеатр самому? Да запросто! В этом нет ничего сложного, и сейчас вы в этом убедитесь.

В простейшем случае нам понадобится DVD проигрыватель, шесть оконечных усилителей и шесть акустических систем, одна из которых – низкочастотная.

Подключаем все это проводами вместе и наслаждаемся процессом просмотра кино с мощными звуковыми эффектами. Правда, есть некоторый нюанс – чтобы отладить такую конфигурацию, вам придется потратить уйму времени и сил. Громкость каждого канала нужно настраивать отдельно, так же как и тембр. Увеличить/уменьшить громкость всей системы одновременно не получится. Настройка сабвуферного канала – это вообще отдельная тема. В общем, в нашем простейшем случае вы будете носиться электровеником между разными усилителями и настраивать их параметры так, чтобы они хоть как-то соответствовали просматриваемому фильму и при этом соседи не стучали по батарее.

Ну ладно, кино посмотрели, нам захотелось послушать музыку. Причем, не обязательно с CD диска. С компьютера, с приставки, радио, в конце концов! Ага, значит надо отключать наши усилители от DVD плеера и втыкать их в соответствующий источник звука.

В общем, этот вариант прекрасен с точки зрения поддержания оптимальной физической формы, но совершенно не выдерживает критики с точки зрения удобства использования.

Поэтому люди придумали специальную штуку, которая занимается тем, что собирает звук от источников, обрабатывает его по желанию пользователя и отдает на усилители мощности.

Называют такие штуки по-разному, чаще всего – ресивер, иногда саунд-процессор, иногда контроллер домашнего кинотеатра.

Давайте посмотрим на следующую картинку и поговорим подробно о том, чем занимается эта любопытная штуковина.

Итак, слева у нас расположены источники звука, которые могут быть как многоканальными (например проигрыватель DVD), так и двухканальными (стерео проигрыватель). Может быть даже один канал с какого-нибудь древнего радиоприемника.

Все они подключаются к селектору входов ресивера, чтобы не переключать каждый раз провода вручную. С помощью селектора входов мы можем выбирать тот источник звука, который мы хотим воспроизводить в данный момент. Причем, делать это можно с помощью пульта ДУ. Да-да, не вставая с дивана – тык-тык кнопочку.

Сигнал от выбранного источника поступает на Предварительный усилитель, который нормирует сигнал по уровню, необходимому для работы последующих блоков ресивера.

Ну а Блок индикации, очевидно, занимается у нас индикацией выбранного источника сигнала.

Далее сигнал приходит на блок обработки, где происходит основная трансформация сигнала согласно хотелкам зрителя. Здесь и регулировка уровня каждого канала, и регулировка уровня всех каналов сразу, и регулировка тембров, разного рода эффекты – объем, эхо, стерео-квадро, моно-псевдостерео и так далее. Тут все зависит от фантазии разработчика ресивера и его ценовой категории. Разумеется, все эти манипуляции со звуком производятся с пульта ДУ, а Блок индикации покорно отображает все эти издевательства на своем экранчике.

Одновременно с этим сигнал сабвуферного канала поступает на ФНЧ или блок обработки сабвуферного канала, который фильтрует лишние частоты и выдает в сабвуфер только тот частотный диапазон, который для него предназначен.

С блока регулировок сигнал проходит еще один предварительный усилитель, чтобы нормировать сигнал для последующего усилителя мощности (УМ), усиливается по мощности оконечным усилителем НЧ и, наконец, попадает в акустические системы.

Таким образом, если идти по пути создания своего домашнего кинотеатра, то очевидно, что нужно идти по этому пути. Ну, если хочется получить что-то путное, разумеется.

Но и тут есть развилка. Дело в том, что можно все вышеуказанные блоки собрать по отдельности, после чего соединить их в одном корпусе. Несомненно, это творческая работа, в процессе которой можно приобрести кучу полезных навыков и получить еще большую кучу полезных знаний. Но если у вас не очень много времени, а сделать своими руками все же что-то хочется, при этом это «что-то» не хочется затягивать года на полтора, можно воспользоваться специализированным решением, которое мы сейчас и рассмотрим.

Набор «Контроллер домашнего кинотеатра» NM0105 предназначен для сборки эдакого мини-ресивера, универсального решения, которое содержит в себе все необходимые компоненты для создания своего домашнего кинотеатра.

Давайте посмотрим на уже знакомую картинку:

Что-то изменилось, мне кажется… Да, вот именно так будет выглядеть блочный состав вашего ДК, если при его построении применить данный набор. Все блоки ресивера, которые мы рассматривали выше, уже включены в состав контроллера и вам нужно сделать только две вещи: подключить источники сигналов ко входам Контроллера и подключить усилители мощности к его выходам. Собственно и все – домашний кинотеатр готов.

Сам контроллер состоит из двух блоков, реализованных на двух отдельных платах для экономии места и логического распределения функций: блока управления и блока обработки сигнала.

Управлять контроллером можно как с помощью энкодера, расположенного на плате блока управления, так и удаленно, с помощью вот такого симпатичного пульта ДУ.

Блок обработки сигнала построен на двух специализированных микросхемах: PT2323 и PT2322.

Первая микросхема является селектором входов, у нее на борту четыре стерео входа и один шестиканальный вход специально для подключения DVD проигрывателя. У микросхемы есть режим эмуляции 6-канального звука, когда она раскладывает входящий стерео сигнал на шесть выходных каналов.

У микросхемы очень маленький коэффициент гармонических искажений: менее 0.005%. Да-да – пять ТЫСЯЧНЫХ процента.

Микросхема PT2322 – мощный 6-канальный аудиопроцессор с кучей эффектов, сигнал на который поступает с селектора входов.

Процессор обладает следующими функциями:

• Регулировка громкости одновременно по всем 6 каналам в пределах от 0 до –79 дБ с шагом 1 дБ;
• Индивидуальная регулировка громкости каждого из 6 каналов в пределах от 0 до –15 дБ с шагом 1 дБ;
• 3-диапазонный регулятор тембра (низкие, высокие, средние) в пределах ±14 дБ с шагом 2 дБ.
• Функция выключения звука (Mute);
• Функция объемного 3D звучания;
• Функция тонкомпенсации.

И немного электрических характеристик:

• Входное сопротивление 60 кОм;
• Коэффициент гармонических искажений 0.007%;
• Отношение сигнал/шум (взвешенное) 100 дБ;
• Потребляемый ток 35 мА.

Обе микросхемы управляются по шине I 2 C. Управлением занимается блок, выполненный на микроконтроллере. Блок управления является одновременно и блоком индикации – на борту ЖК дисплей 16×2 с подсветкой. Таким образом, все режимы работы контроллера хорошо видны даже с дивана.

Для управления, как уже отмечалось, можно воспользоваться энкодером, установленным на плате блока управления, а можно управлять совершенно всеми функциями контроллера с помощью пульта ДУ, который входит в комплект набора.

Основные функции, как то – выбор источника сигнала и регулировка громкости (в том числе функция Mute) привязаны к определенным кнопкам на пульте для оперативного доступа к этим функциям. Остальные функции доступны через меню контроллера.

При подаче питания на контроллер он включается в режиме пониженного энергопотребления (ST-BY), о чем честно пишет на дисплее. При этом подсветка дисплея горит в половину яркости.

При нажатии на кнопку энкодера или кнопки на пульте ДУ контроллер переходит в рабочий режим, выводя на экран основную информацию о состоянии контроллера.

Здесь показывается текущий уровень громкости (так называемый Master – для всех каналов) и текущий вход, сигнал с которого пойдет на акустические системы. Кстати сказать, все настройки, которые вы сделаете, не пропадут при выключении, а сохранятся, и при следующем включении контроллер выставит такой же уровень громкости, тембров и номер входа селектора, какой вы выставляли в предыдущий раз. Выставлять эти параметры при каждом включении не нужно.

Регулировка громкости происходит с шагом в диапазоне значений от 0 до 32, где 0 – минимальная громкость, 32 – максимальная.

Помимо цифрового значения уровня, дисплей показывает уровень с помощью простой графики.

Чтобы попасть в меню, необходимо нажать на кнопку энкодера и удерживать ее в течение примерно 1 секунды. Первый пункт меню, который появляется по умолчанию – выбор источника сигнала.

Переключать пункты меню можно вращая энкодер. Чтобы войти внутрь выбранного пункта, необходимо кратко нажать на кнопку энкодера.

Поворачиваем энкодер и выбираем другой источник сигнала – хоп:

Для выбора значения так же нажимаем на кнопку энкодера.

Тембр так же изменяется с помощью меню – мы можем выбрать один их диапазонов регулировки:

или высокие частоты. Входим кликом энкодера внутрь выбранного пункта и поворотом ручки выставляем нужное нам значение.

Для сохранения значения так же кратко нажимаем кнопку энкодера.

Функция объемного звучания включается/выключается так же из меню:

Сейчас она выключена.

Раздельная регулировка уровня сигнала для каждого канала тоже производится через меню.

Необходимо выбрать канал:

И после выбора нужного канала кликом энкодера выставить необходимый уровень.

Еще раз напомню, что, сделав один раз данные настройки, их не придется каждый раз выставлять заново при каждом включении контроллера – они сохраняются в памяти устройства.

Весь контроллер питается от удобного во всех смыслах постоянного напряжения +12 В. Причем, даже не обязательно стабилизированного. На обоих блоках контроллера установлен свой стабилизатор напряжения, от которого питаются микросхемы.

Таки образом, собрав данный контроллер, вы получаете универсальное, гибкое, легко настраиваемое решение для своего домашнего кинотеатра, которому нужен только источник сигнала и выходной усилитель мощности с акустикой.

Кстати, об усилителях. Довольно часто возникает вопрос – а какие именно усилители нужны для домашнего кинотеатра? А какая мощность должна быть у усилителя центрального канала/ фронта/тыла? А для сабвуфера 100 Вт мощности хватит или нет?

Именно об этом мы поговорим в следующий раз – какие усилители из наших наборов вы можете подключить к этому контроллеру, чтобы получить свой идеальный домашний кинотеатр, собранный собственными руками.

Купить NM0105 на РадиоЛоцман.Цены — от 3 090 до 3 265 ₽

Данный набор для пайки позволит собрать головное управляющее устройство для домашнего кинотеатра. Контроллер домашнего кинотеатра включает в себя: 5 аудиовходов -.

Мастер Кит
Россия и страны ТС
Владелец ТМ
T-electron
Россия и страны СНГ

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться.

Публикации по теме

• КнигиАудиосистема класса Hi-Fi своими руками: советы и секреты — 5-94387-226-4
• КнигиСовременные сварочные аппараты своими руками — 978-5-94387-383-6
• КнигиЛамповый Hi-FI усилитель своими руками, 2-е изд. — 5-94387-177-2
• КнигиЛамповый Hi-Fi усилитель своими руками — 5-94387-177-2
• КнигиМеталлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады — 978-5-94387-240-2

Как из домашнего кинотеатра сделать усилитель

Усилитель 5.1 из домашнего кинотеатра

• суммарная выходная мощность 140 Вт;

• мощность сабвуфера 40 Вт;

• мощность фронтальной, тыловой и центральной акустики 5х20 Вт.

• Подключение активной акустики (Рис.2)

• Подключение акустики через SPDIF разъем (Рис. 3)

10.04.2013, 18:42

Helpmaster

Регистрация: 08.03.2016

Сообщений: 0

Регистрация: 02.08.2011

Адрес: |30RUS|

Сообщений: 18,208

Записей в дневнике: 3

Сказал(а) спасибо: 384

Поблагодарили 165 раз(а) в 38 сообщениях

Репутация: 92424

можно переделать на аналоговые органы управления, но, не жалко убивать ДК?

__________________
«Sound. Vision. Soul» ©

Регистрация: 10.12.2012

Сообщений: 2,654

Записей в дневнике: 5

Сказал(а) спасибо: 10

Поблагодарили 20 раз(а) в 7 сообщениях

Репутация: 13231

Материнская плата такая старая что не имеет выхода 5,1 встроенной звуковой карты?

Регистрация: 02.08.2011

Адрес: |30RUS|

Сообщений: 18,208

Записей в дневнике: 3

Сказал(а) спасибо: 384

Поблагодарили 165 раз(а) в 38 сообщениях

Репутация: 92424

Сообщение от Zubex

Материнская плата такая старая что не имеет выхода 5,1 встроенной звуковой карты?

Не в матери дело, у ДК только линейка на входе

__________________
«Sound. Vision. Soul» ©

Регистрация: 10.12.2012

Сообщений: 2,654

Записей в дневнике: 5

Сказал(а) спасибо: 10

Поблагодарили 20 раз(а) в 7 сообщениях

Репутация: 13231

Сообщение от WOLF Project

Не в матери дело, у ДК только линейка на входе

Во блин! Точно)

Регистрация: 31.10.2006

Сообщений: 40200

Записей в дневнике: 0

Сказал(а) спасибо: 0

Поблагодарили 0 раз(а) в 0 сообщениях

Репутация: 55070

Регистрация: 02.08.2011

Адрес: |30RUS|

Сообщений: 18,208

Записей в дневнике: 3

Сказал(а) спасибо: 384

Поблагодарили 165 раз(а) в 38 сообщениях

Репутация: 92424

Вот этот «минус» у многих ДК меня убивает на повал просто.

__________________
«Sound. Vision. Soul» ©

Регистрация: 10.04.2013

Сообщений: 39

Сказал(а) спасибо: 0

Поблагодарили 0 раз(а) в 0 сообщениях

Репутация: 98

Zubex, материнская плата имеет всё и оптику и все входы и выходы показаны на рис. 4)) Проблема в том, что DVD не имеет дополнительных разъёмов.
WOLF Project, извените если я сейчас скажу глупость, но Вы имеете ввиду первую шину (рис. 5) сигналы CEN, SL, SR, AL,AR, LF соединить с гнёздами? Правильно я понял? Тогда ещё такой вопрос: что делать с сигналом MUT? GND подаются так же на гнёзда?

Переделка домашнего кинотеатра ⁠ ⁠

Здравствуйте уважаемые ,если где-то что-то не так создал тему,прошу прощения.Имеется домашний кинотеатр Philips hts3610,все в звуке вполне устраивает,но есть одно но.Купил телевизор новый,там есть аудиовыходы оптический и коаксиальный.А в кинотеатре только 2 линейных входа,то есть стерео.Схема кинотеатра имеется.Так вот собственно вопрос,скажите пожалуйста, возможно ли как-то выцепить из схемы входы на 5.1?С паяльником дружу,но вот схемы читать не умею.Спасибо за ответ,сильно не пинайте пожалуйста.Куда залить схему,или если кто готов помон, напишите пожалуйста почту,я вам отправлю схему.

9.8K постов 13.7K подписчиков

Подписаться Добавить пост

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

2 года назад

Как писали, ранее, вывод 5.1 там «мозгами» dvd-системы. Из инструкции:

К системе DVD можно подключить дополнительное аудио/видео устройство, чтобы использовать возможности системы объемного звучания домашнего кинотеатра.

Т.е. техника древняя и рассчитана на старые «стерео»-телевизоры.
Сразу «загнать» стерео в «мозги» плеера вряд ли удастся. Это нужно модифицировать плеер, может и прошивку («мозги»). Просто так паяльником туда лезть нет смысла.

Альтернативный вариант тоже уже обозначили. Это влезть в схему и выводить звук минуя «мозги». Придётся вникать в тонкости пайки. Благо это не самая современная техника, где нужен особый подход. Либо искать мастера, который согласиться это сделать. Если делать для себя и есть опыт, то имеет смысл в получении опыта. Делать же по запросу может не окупить затраченное время мастера, поэтому во всякие «современные» сервисные центры/мастерские нет смысла обращаться.

Третий вариант. Оставить только колонки и заменить «центральное управление». Здесь тоже есть сложности в том, что параметры динамиков разные. Скорее всего, понадобиться доработка вывода звука, чтобы параметры тока были примерно одинаковые. Для такой замены придётся поискать в продаже БУ домашний кинотеатр, может быть и не полной комплекции. Либо посмотреть в продаже AV-ресивер/микшер и «допилить» колонки для их подключения. Здесь зависит от того, что и по какой цене продаётся. Судя по ценам, дешевле купить второй домашний кинотеатр.
Спаять же свой вариант «с нуля» не каждый сможет. Опять же придётся повысить свои знания. Для примера посмотрите простейший вариант ремонта https://muzmedia.info/dorabotka-akustiki-radiotehnika-rigond. Чуть более сложный вариант нужного направления: https://asys.u-train.com.ua/samomu-sobrat-usilitel-5-1-dlya-.

2 года назад

Приемником аух входа в твоём случае подразумевается только 2.0 устройство. Скорее всего такая возможность маловероятна.

2 года назад

Так то, если задача из оптки декодировать 5.1 затем усилить, то нужен декодер из SPDIF (нужно уточнить в инструкции к телекуэтот ли интерфейс там). SPDIF — это интрефейс, передаваться по нему может и Dolby (DTS) и что-то свое «фирменное». Для понимания: интерфейс — это голос, голосом обладают все люди, протокол (формат) — это язык — они разные.

в 5.1 (если там SPDIF) — по деньгам разные есть, в зависимости от качества ЦАП. Ныне редкость, так как все уже давно гонится через HDMI. Можно погуглить на Ali SPDIF decoder:

Ну а дальше, вот видос:

там в середине про операционные усилители 6-ти каналов. на них надо найти datashit по наименованию и именно к ним подпаять выходы с конвертера: на вход, если гудит, фонит и затыкается, то на выход (начать с подпайки на выход, если в результате громкости будет достаточно. оставить и не париться).

Если недостаточно, подпаяваться к входу, при этом, если сигнал захлебывается, надо будет добавить резисторов и конденсаторов (на выходные тюльпаны конвертера повесить резисторы 100-1000 Ом, от центрального проводника тюльпанов к входам операционников — конденсаторы 10-100мкФ, на их напряжение пофиг, они разделительные).

2 года назад

Псевдо 5.1, по идее, создаётся мозгами кинотеатра.

Технически, ничего не мешает тебе сменить мозги подключив колонки к 5.1 усилку напрямую, но, нафига? Выйдет дороже, да и колзознее получится.

2 года назад

гуглить, конечно, не datashit, а datasheet, пардон за иронию.

Похожие посты
9 месяцев назад

Запилил крылья⁠ ⁠

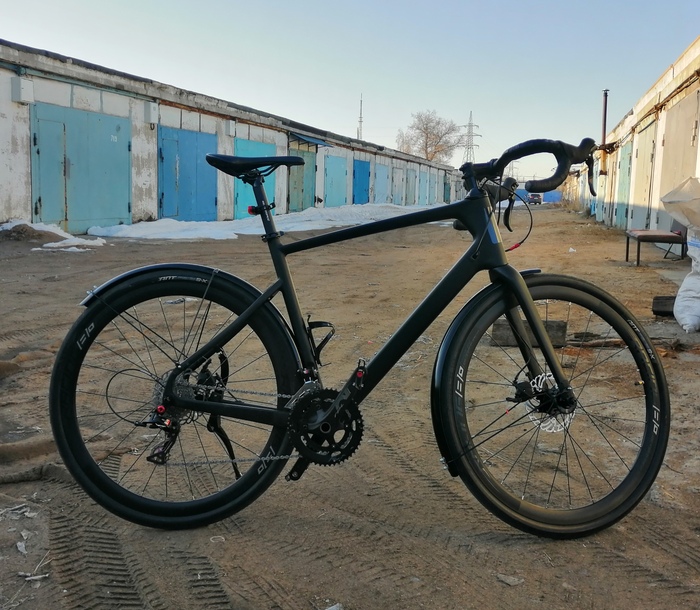

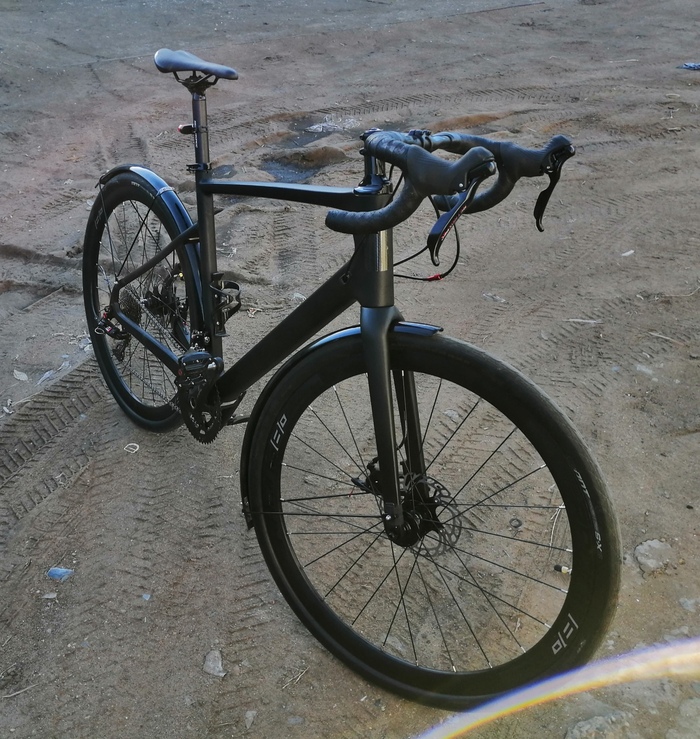

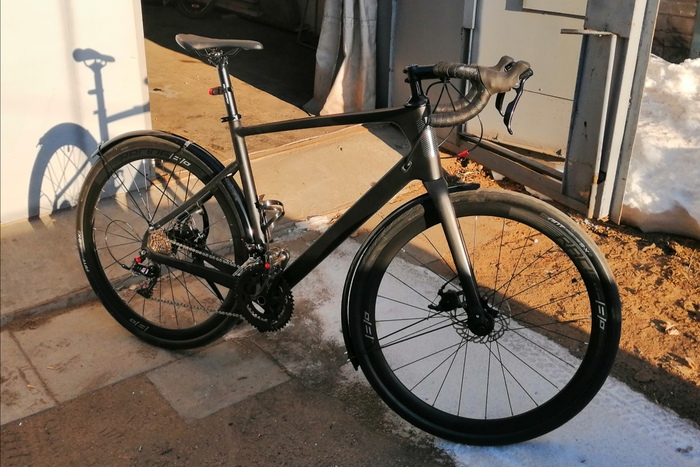

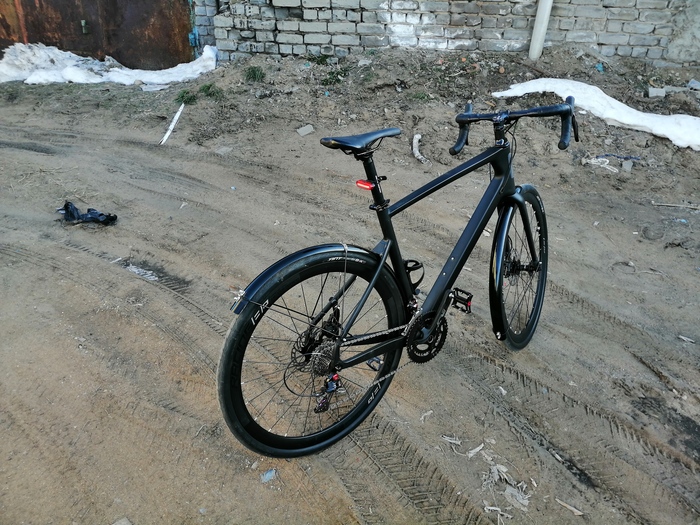

Решил поделиться своим колхозингом. Запилил полностью самодельные полноразмерные крылья на свой gravel. Покрышки сейчас стоят шоссейные. Но влезут и стоковые сороковые покрышки. Честно говоря возился довольно долго около недели. Пока всё подогнал пока крепление сделал для карбоновой рамы. Крепление делал по принципу петель на спиннинге. Металлическую заготовку приматывал капроновой ниткой затем пропитывал эпоксидкой. Для хейтеров и не любителей полноразмерных крыльев и вообще каких-либо крыльев прошу проходить мимо. По моему глубокому убеждению крылья нужны и они должны быть нормальными полноразмерными и полноценными. Убеждать меня что крылья не нужны крылья мешают забиваются грязью делают велосипед тяжелее не нужно.

Может я какой-нибудь извращенец. Но Мне нравится как выглядит велосипед. Крылья сделаны из сантеха. ПВХ труба канализационная сформированная с помощью строительного фена и покрашенная. Крепление из проволоки 4 мм.

Рейтинг не нужен просто поделился своей самоделкой. За ошибки не пинайте наговаривал транслитом. Печатать лень.

Показать полностью 4
2 года назад

Как ловко Philips признает случаи не гарантийными. Часть 2. (Требуется консультативная помощь!)⁠ ⁠

С первой частью желающие могут ознакомиться по ссылке:

Собственно перейду сразу к сути: пишу как разворачивались события в дальнейшем.

Сразу же написал заявление на расторжение ДКП и отдал сотруднику ПВЗ магазина ОнлайнТрейд с визированием о факте приема.

Параллельно с этим повторно позвонил на горячую линию Philips и высказал несогласие с их решением об отказе в гарантийном обслуживании. Сотрудник колл-центра принял и составил претензию, которую, с его слов, направил на рассмотрение вышестоящему руководству.

Через несколько дней 08.12.2021 г. позвонили из компании Philips с номера +7 (495) 961-11-11 и спросили какой вариант решения данного вопроса меня бы устроил, а именно: замена устройства или возврат денег. Я ответил, что устраивает любой вариант, поскольку в любом случае на возвращенные деньги я бы купил такой же пылесос.

Еще через несколько дней 11.12.2021 г. со мной почти одновременно связались сразу из ПВЗ ОнлайнТрейд и из Philips. Сотрудник ОнлайнТрейд сообщил, что сломанный пылесос поступил в ПВЗ и его нужно забрать (по условиям магазина в течение 10 дней). В Philips сообщили, что отказывают в любом варианте решения вопроса в связи с тем, что случай все же признан негарантийным (все по тем же фото – со слов сотрудника, фото выложены в первом посте).

По телефону в разговоре с сотрудником колл-центра Philips я потребовал проведения повторной экспертизы в АСЦ Симона или другом АСЦ с моим личным присутствием и видеофиксацией процесса; в тот же день перезвонили и назначили время и день, когда нужно было прийти.

Вчера 16.12.2021 г. я пришел и… вуа-ля – пылесоса не оказалось, потому что его забрал ОнлайнТрейд для скорейшей выдачи дорогому клиенту в ПВЗ. Никто меня не уведомил об отсутствии пылесоса или отмене экспертизы: ни АСЦ Симона, ни Philips, ни ОнлайнТрейд! В АСЦ Симона мне предложили самому съездить за пылесосом и привезти, разумеется я отказался, поскольку, забрав пылесос и документальный отказ, в дальнейшем я уже ничего не смогу сделать с ним по гарантии. Помимо этого, сообщили, что они НЕ ПРОВОДЯТ ЭКСПЕРТИЗУ, а ПРОВОДЯТ ЛИШЬ ПРОВЕРКУ КАЧЕСТВА!

Зайдя в ПВЗ ОнлайнТрейд я получил официальный ответ магазина, его распечатали и завизировали. В ответе на мое заявление разумеется был отказ.

Таки образом, я опять остался в начале пути…

Прошу помощи у Лиги юристов: какова может быть моя дальнейшая тактика (разумная), и имеет ли смысл, в первую очередь финансовый, в эскалации конфликта и судебной тяжбе.

В ходе всех моих телодвижений я так и не получил ответы на следующие вопросы:

1) В чем конкретно заключается поломка

2) Какова причина поломки

3) Есть ли вина потребителя в данной поломке (на самом деле вопрос довольно скользкий и требующий обоснованного доказательства, поскольку на линии Philips подтвердили, хотя это и без подтверждения очевидно, что любой фильтр не задерживает 100% пыли в силу конструкционных особенностей и наличия пор, через которые проходит воздух и пыль, таким образом, пыль в моторном отсеке в ходе интенсивной эксплуатации появляться И МОЖЕТ И ДОЛЖНА!, а вот в каком количестве – второй вопрос; «много или мало» – это качественные и субъективные характеристики: для кого-то это много, для кого-то это же покажется мало; есть ли числовые нормативы запыленности моторного отсека? – вопрос)

4) Что делать с пылесосом на данном этапе: забирать или оставлять на платное хранение по истечение 10 дней?

5) Нужно ли писать досудебку или в ней нет смысла и достаточно того ответа, что я получил?

В неформальном разговоре с техническим специалистом я выяснил, что пылесосу, по всей видимости, все же требуется замена мотора, а не только фильтров, а это по стоимости выходит дороже цены самого пылесоса. Соответственно, ремонтировать за свой счет нецелесообразно.

Прошу вывести в топ для как можно большей огласки ситуации, возможно Филипсы зашевелятся!

Филипсы КРАЙНЕ НЕ ЛОЯЛЬНЫ к своим клиентам – потребителям их техники! Это факт!

Заранее благодарен всем откликнувшимся. Комментарий для минусов оставлю.

P.S.: Просьба к модератору: добавьте этот пост в «Лигу Юристов» (я не знаю как это сделать, поскольку в данном сообществе не состою).

P.P.S.: Просьба к модератору: если есть представители Philips, пожалуйста пригласите их для комментария.
