Функция LoZ в современных мультиметрах
27 апреля 2021
С недавних пор в некоторых моделях профессиональных мультиметров появилась новая функция LoZ. Английская аббревиатура переводится как “Низкое сопротивление”, причем данная функция предусмотрена в основном для измерения переменных напряжений.
Этой функции нет в малобюджетных дешевых мультиметрах, которые без труда можно купить сегодня на рынке, однако, для промышленного использования данная функция просто необходима.
Правильнее называть данную функцию “Режимом измерения при пониженным входном сопротивлении”, то есть входная измерительная цепь переменного напряжения мультиметра шунтируется резистором, сопротивление которого может составлять порядка сотен кОм, например в мультиметре UT195 это 300 кОм.
Если правильно пользоваться данным режимом, то можно исключить или снизить вероятность получения недостоверных показаний мультиметра, но за счет чего?
Немного теории применения мультиметров
Обычно штатное входное сопротивление мультиметра в режиме измерения напряжений составляет порядка 10 МОм. С одной стороны это хорошо, поскольку мультиметр не вносит существенного влияния на измеряемые цепи. С другой стороны, это является и недостатком в случаях сильных электромагнитных полей или обрыва измерительной цепи. То есть, обладая очень высоким входным сопротивлением, мультиметр становится приемником помех и может за счет этого снижать достоверность показаний. Приемником помех являются как сам мультиметр, так и измерительные провода. Скорее всего, многие сталкивались при использовании мультиметра с таким явлением, когда измерительные провода в режиме измерения переменных напряжений отключены, однако на дисплее мультиметра появляются некие показания. Причем, показания тем больше, чем интенсивнее помехи наводки.
Это явление может существенно повлиять на точность и достоверность измерений. Например, при обрыве одного из измерительных проводов, мультиметр может показать наличие некоторого напряжения, которое на самом деле является напряжением наводок.
Чтобы исключить или хотя бы снизить влияние наводок на результаты измерений и был внедрен режим LoZ, когда входные цепи шунтируются некоторой нагрузкой. Это дает рост помехозащищенности, однако повышает влияние мультиметра на измеряемые цепи. Поэтому пользоваться данным режимом можно не во всех случаях. Допустим, при проверке силовых цепей никаких проблем не будет, поскольку сопротивление измеряемых цепей гораздо ниже сопротивления шунта. Однако, при проверках, например, каких-то плат управления или датчиков с высоким сопротивлением, влияние мультиметра, подключенного к цепи может существенно повлиять на работу устройств. Именно поэтому режим измерения LoZ включается отдельно от других режимов для того, чтобы исключить случайное и неправильное использование.
В качестве примера рассмотрим измерение переменного напряжения в разных моделируемых ситуациях и сравним измерения в штатном режиме и в режиме LoZ .
Мы будем измерять переменное напряжение в розетке 220 Вольт
Измерение 1. Штатное измерение при исправном подключении
Как видим, мультиметр показывает TrueRMS 205,7 Вольт , что почти соответствует истинному значению, однако не стоит забывать, что результат показывает сумму действующего напряжения и напряжения возможных помех и наводок в электросети.
Измерение 2. Измерение LoZ при исправном подключении
Результаты в режиме LoZ почти одинаковые с предыдущими. При измерении на низком сопротивлении результат отличается на 0,5 Вольт в меньшую сторону за счет снижения влияния помех и наводок, однако это далеко не главное.

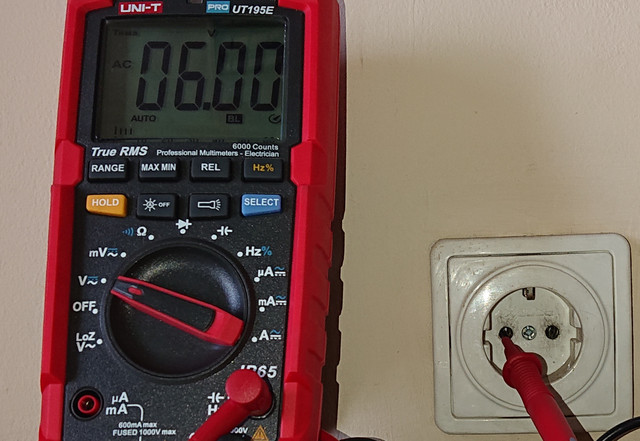

Измерение 3. Штатное измерение при поврежденной цепи измерения
В данном измерении в обычном режиме один провод мультиметра отключен от измерительной цепи и по сигнальному проводу поступает только сигнал помехи, однако, не зная в повреждении, можно принять показания 6 Вольт за истину, хотя на самом деле напряжения между щупами нет.
Измерение 4. Измерение LoZ при неисправном подключении
В данном случае, по сравнению с измерениями в штатном режиме, результат отличается от него в 60 раз! То есть показания прибора гораздо ближе к 0, что является истинным значением измерения.
Как видим , функция LoZ если ей правильно пользоваться, способна повысить достоверность показаний мультиметра и даже повысить безопасность измерений и персонала, например в случае обрыва “Нулевого” провода или в условиях сильных электромагнитных помех, которые , как известно, сопровождают любое промышленное производство и оборудование.
Более подробную информацию можно найти в переводах руководств и инструкций на нашем интернет портале Pribor.kz ,а также в описаниях мультиметров UNI-T
Статья подготовлена по материалам собственных экспериментов ТОО Test instruments
Все авторские права защищены и принадлежат ТОО Test instruments и интернет порталу Pribor.kz
Перепечатка и копирование без согласия авторов запрещены!
